Altura
161.925 mm
Altura de la posición del tapón de drenaje
21.431 mm
Altura del centro (soporte de pie)
82.55 mm
Altura del centro del asiento del rodamiento
82.55 mm
Altura del pie
30.163 mm
Ancho
120.65 mm
Ancho del agujero del tornillo de fijación
19.05 mm
Ancho del asiento del rodamiento
37.008 mm
Ancho del pie del soporte
79.375 mm
Ancho total
120.65 mm
Anillo estabilizador
SR-15-0
Aro de fijación
Con
Boquilla engrasadora
Con
Cantidad de agujeros para tornillos de fijación
2.0
Cantidad de pernos de tapa
2.0
Capacidad de carga dinámica
217 kN
Capacidad de carga dinámica básica
217 kN
Capacidad de carga estática
240 kN
Capacidad de carga estática básica
240 kN
Carga límite de fatiga
26.5 kN
Carga segura a ángulo de carga de 60°
104 kN
Carga segura, axial
26 kN
Clase de rendimiento SKF
SKF Explorer
Configuración del rodamiento
En manguito de fijación
Configuración del soporte
Dos piezas
Código UNSPSC
31171511.0
Código eClass
23-05-16-01
Desplazamiento de rodamiento de fijación
3.175 mm
Disposición de montaje
Eje pasante/extremo del eje

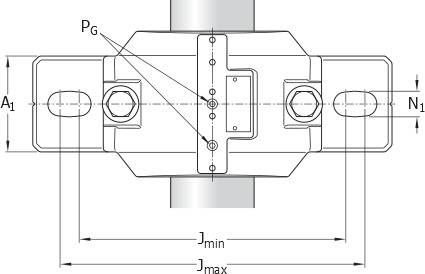

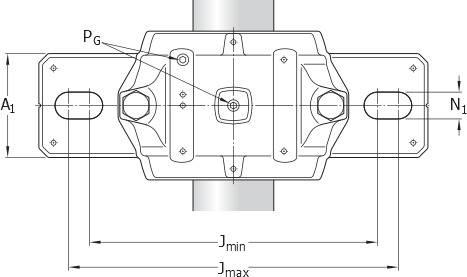

Distancia del centro entre los agujeros para tornillos
231.775 mm
Distancia del tapón de drenaje desde el centro
46.038 mm
Distancia entre los tornillos de fijación
min. min.219.075 mm
Diámetro del agujero (rodamiento)
75 mm
Diámetro del asiento del rodamiento
130 mm
DIÁMETRO DEL EJE
61.913 mm
Diámetro recomendado de los tornillos de fijación
15.875 mm
Factor de cálculo
3.0
Grado SAE de perno de tapa
8.0
Initial grease fill, 20%
118 g
Llenado inicial de grasa, 40%
186 g
Longitud
285.75 mm
Material del soporte
Fundición de acero
Material, soporte
Fundición de acero
Nivel de aceite
28.575 mm
Number of required locating rings
1.0
Orificio de relubricación
Con
Par de apriete recomendado para pernos de tapa
149 N·m
Perno de tapa
1/2-13 UNC x 2-3/4
Peso neto del producto
14.3 kg
Pintura, protección contra la corrosión
Pintura - Según ISO 12944-2, categoría de corrosividad C2
Rosca del agujero de drenaje
1/4-18 NPT
Safe load at 120° load angle
36.9 kN
Safe load at 150° load angle
33.4 kN
Safe load at 180° load angle
40 kN
Safe load at 90° load angle
59.6 kN
Sistema de unidades
Pulgada
Tapa lateral
Opcional
Thread for grease fitting in cap
1/8-27 NPT
Tipo de agujero para tornillos de fijación
Fundición
Tipo de rodamiento
Rodamiento de rodillos a rótula
Tipo de sello del soporte para rodamientos
Laberinto
Tipo de soporte
Soporte de pie
Tolerance class of bearing seat
G7
Valor límite
0.22
Velocidad de referencia
4 800 r/min
Velocidad límite
6 300 r/min
