Altura
292.1 mm
Altura de la posición del tapón de drenaje
36.513 mm
Altura del centro (soporte de pie)
152.4 mm
Altura del centro del asiento del rodamiento
152.4 mm
Altura del pie
60.325 mm
Ancho
203.2 mm
Ancho del agujero del tornillo de fijación
23.813 mm
Ancho del asiento del rodamiento
73.812 mm
Ancho del pie del soporte
130.175 mm
Ancho total
203.2 mm
Anillo estabilizador
SR-26-0
Aro de fijación
Con
Boquilla engrasadora
Con
Cantidad de agujeros para tornillos de fijación
4.0
Cantidad de cáncamos
2.0
Cantidad de pernos de tapa
4.0
Capacidad de carga dinámica
758 kN
Capacidad de carga dinámica básica
758 kN
Capacidad de carga estática
930 kN
Capacidad de carga estática básica
930 kN
Carga límite de fatiga
88 kN
Carga segura a ángulo de carga de 60°
308 kN
Carga segura, axial
98.3 kN
Clase de rendimiento SKF
SKF Explorer
Configuración del rodamiento
Con agujero cilíndrico
Configuración del soporte
Dos piezas
Cáncamo
3/8-16 UNC
Código UNSPSC
31171511.0
Código eClass
23-05-16-01
Desplazamiento de rodamiento de fijación
4.763 mm
Disposición de montaje
Eje pasante/extremo del eje

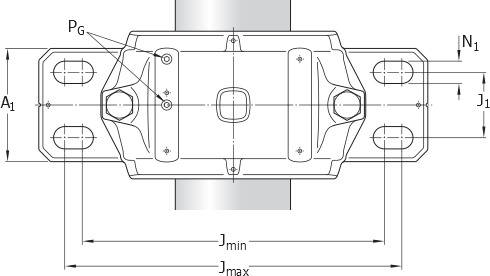

Distancia del centro entre los agujeros de los tornillos (sentido axial)
82.55 mm
Distancia del centro entre los agujeros para tornillos
388.938 mm
Distancia del tapón de drenaje desde el centro
79.375 mm
Distancia entre los tornillos de fijación
min. min.406.4 mm
Distancia entre los tornillos de fijación, axial
82.55 mm
Diámetro del agujero (rodamiento)
130 mm
Diámetro del asiento del rodamiento
230 mm
DIÁMETRO DEL EJE
130 mm
Diámetro recomendado de los tornillos de fijación
22.225 mm
Factor de cálculo
2.5
Grado SAE de perno de tapa
8.0
Initial grease fill, 20%
671 g
Llenado inicial de grasa, 40%
1 116 g
Longitud
466.725 mm
Material del soporte
Fundición de acero
Material, soporte
Fundición de acero
Nivel de aceite
59.531 mm
Number of required locating rings
1.0
Orificio de relubricación
Con
Par de apriete recomendado para pernos de tapa
515 N·m
Perno de tapa
3/4-10 UNC x 4-3/4
Peso neto del producto
71.6 kg
Pintura, protección contra la corrosión
Pintura - Según ISO 12944-2, categoría de corrosividad C2
Rosca del agujero de drenaje
1/2-14 NPT
Safe load at 120° load angle
125 kN
Safe load at 150° load angle
118 kN
Safe load at 180° load angle
151 kN
Safe load at 90° load angle
185 kN
Sistema de unidades
Pulgada
Tapa lateral
Opcional
Thread for grease fitting in cap
1/4-18 NPT
Tipo de agujero para tornillos de fijación
Fundición
Tipo de rodamiento
Rodamiento de rodillos a rótula
Tipo de sello del soporte para rodamientos
Laberinto
Tipo de soporte
Soporte de pie
Tolerance class of bearing seat
G7
Valor límite
0.27
Velocidad de referencia
2 600 r/min
Velocidad límite
3 600 r/min
