Altura de la posición del tapón de drenaje
31.75 mm
Altura del centro (soporte de pie)
125.425 mm
Altura del pie
52.388 mm
Ancho del agujero del tornillo de fijación
22.225 mm
Ancho del asiento del rodamiento
62.789 mm
Ancho total
165.1 mm
Cantidad de agujeros para tornillos de fijación
4.0
Cantidad de cáncamos
2.0
Cantidad de pernos de tapa
4.0
Característica/posibilidad de lubricación del soporte
Grasa/aceite
Carga segura a ángulo de carga de 60°
178 kN
Carga segura, axial
47.1 kN
Configuración del soporte
Dos piezas
Cáncamo
3/8-16 UNC
Código UNSPSC
31171519.0
Código eClass
23-05-17-01
Disposición de montaje
Eje pasante/extremo del eje
Distancia del centro entre los agujeros de los tornillos (sentido axial)
69.85 mm
Distancia del centro entre los agujeros para tornillos
344.488 mm
Distancia del tapón de drenaje desde el centro
67.866 mm

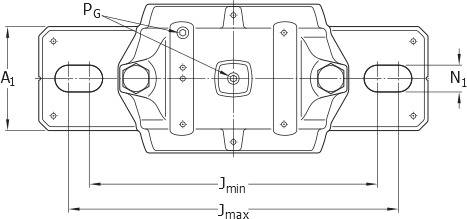

Distancia entre los tornillos de fijación
min. min.320.675 mm
Distancia entre los tornillos de fijación, axial
69.85 mm
Diámetro de los tornillos de fijación
19.05 mm
Diámetro del asiento del rodamiento
200 mm
DIÁMETRO DEL EJE
112.713 mm
Grado SAE de perno de tapa
8.0
Initial grease fill, 20%
467 g
Llenado inicial de grasa, 40%
699 g
Material del soporte
Fundición de acero
Material, soporte
Fundición de acero
Par de apriete recomendado para pernos de tapa
298 N·m
Perno de tapa
5/8-11 UNC x 3-3/4
Peso neto del producto
43 kg
Rosca del agujero de drenaje
3/8-18 NPT
Safe load at 120° load angle
66.7 kN
Safe load at 150° load angle
59.6 kN
Safe load at 180° load angle
72.5 kN
Safe load at 90° load angle
107 kN
Tipo de sello del soporte para rodamientos
Laberinto
Tipo de soporte
Soporte de pie
Altura del centro
125.425 mm
Altura total
244.475 mm
Ancho del pie
120.65 mm
Clase de tolerancia del diámetro del asiento del rodamiento
G7
Diámetro recomendado para los tornillos de fijación
19.05 mm
Longitud total
419.1 mm
Protección contra la corrosión
Pintura - Según ISO 12944-2, categoría de corrosividad C2
Rosca de boquilla engrasadora en tapa
1/4-18 NPT
