Altura de la posición del tapón de drenaje
15.875 mm
Altura del centro (soporte de pie)
69.85 mm
Altura del pie
23.813 mm
Ancho del agujero del tornillo de fijación
19.05 mm
Ancho del asiento del rodamiento
32.995 mm
Ancho total
98.425 mm
Cantidad de agujeros para tornillos de fijación
2.0
Cantidad de pernos de tapa
2.0
Característica/posibilidad de lubricación del soporte
Grasa/aceite
Carga segura a ángulo de carga de 60°
80.5 kN
Carga segura, axial
22.3 kN
Configuración del soporte
Dos piezas
Código UNSPSC
31171519.0
Código eClass
23-05-17-01
Disposición de montaje
Eje pasante/extremo del eje

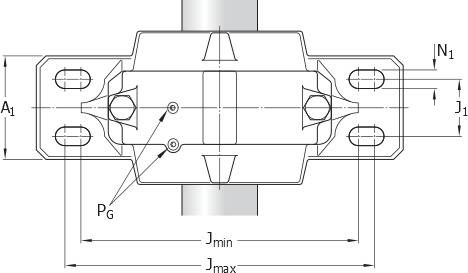

Distancia del centro entre los agujeros para tornillos
198.438 mm
Distancia del tapón de drenaje desde el centro
34.131 mm
Distancia entre los tornillos de fijación
min. min.187.325 mm
Diámetro de los tornillos de fijación
15.875 mm
Diámetro del asiento del rodamiento
100 mm
DIÁMETRO DEL EJE
49.213 mm
Grado SAE de perno de tapa
8.0
Initial grease fill, 20%
68 g
Llenado inicial de grasa, 40%
109 g
Material del soporte
Fundición de grafito esferoidal
Material, soporte
Fundición de grafito esferoidal
Par de apriete recomendado para pernos de tapa
149 N·m
Perno de tapa
1/2-13 UNC x 2-3/4
Peso neto del producto
4.83 kg
Rosca del agujero de drenaje
1/8-27 NPT
Safe load at 120° load angle
31.1 kN
Safe load at 150° load angle
28 kN
Safe load at 180° load angle
34.3 kN
Safe load at 90° load angle
48.5 kN
Tipo de sello del soporte para rodamientos
Laberinto
Tipo de soporte
Soporte de pie
Altura del centro
69.85 mm
Altura total
133.35 mm
Ancho del pie
69.85 mm
Clase de tolerancia del diámetro del asiento del rodamiento
K7
Diámetro recomendado para los tornillos de fijación
15.875 mm
Longitud total
244.475 mm
Protección contra la corrosión
Pintura - Según ISO 12944-2, categoría de corrosividad C2
Rosca de boquilla engrasadora en tapa
1/8-27 NPT
