Altura de la posición del tapón de drenaje
19.05 mm
Altura del centro (soporte de pie)
76.2 mm
Altura del pie
28.575 mm
Ancho del agujero del tornillo de fijación
19.05 mm
Ancho del asiento del rodamiento
50.8 mm
Ancho total
117.475 mm
Cantidad de agujeros para tornillos de fijación
2.0
Cantidad de pernos de tapa
2.0
Característica/posibilidad de lubricación del soporte
Grasa/aceite
Carga segura a ángulo de carga de 60°
39.1 kN
Carga segura, axial
10.1 kN
Configuración del soporte
Dos piezas
Código UNSPSC
31171519.0
Código eClass
23-05-17-01
Disposición de montaje
Eje pasante/extremo del eje

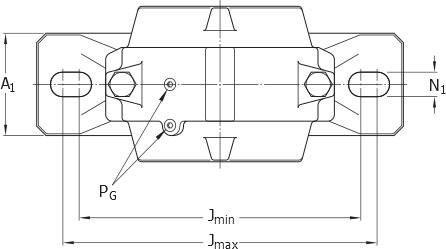

Distancia del centro entre los agujeros para tornillos
212.725 mm
Distancia del tapón de drenaje desde el centro
42.863 mm
Distancia entre los tornillos de fijación
min. min.196.85 mm
Diámetro de los tornillos de fijación
15.875 mm
Diámetro del asiento del rodamiento
110 mm
DIÁMETRO DEL EJE
44.45 mm
Grado SAE de perno de tapa
8.0
Initial grease fill, 20%
95.3 g
Llenado inicial de grasa, 40%
150 g
Material del soporte
Fundición
Material, soporte
Fundición
Par de apriete recomendado para pernos de tapa
144 N·m
Perno de tapa
1/2-13 UNC x 3
Peso neto del producto
8.17 kg
Rosca del agujero de drenaje
1/8-27 NPT
Safe load at 120° load angle
14.2 kN
Safe load at 150° load angle
12.9 kN
Safe load at 180° load angle
15.6 kN
Safe load at 90° load angle
23.6 kN
Tipo de sello del soporte para rodamientos
Laberinto
Tipo de soporte
Soporte de pie
Altura del centro
76.2 mm
Altura total
147.638 mm
Ancho del pie
69.85 mm
Ancho incluido el aro de fijación
10.719 mm
Clase de tolerancia del diámetro del asiento del rodamiento
G7
Diámetro recomendado para los tornillos de fijación
15.875 mm
Longitud total
269.875 mm
Protección contra la corrosión
Pintura - Según ISO 12944-2, categoría de corrosividad C2
Rosca de boquilla engrasadora en tapa
1/8-27 NPT
