Altura de la posición del tapón de drenaje
46.831 mm
Altura del centro (soporte de pie)
241.3 mm
Altura del pie
95.25 mm
Ancho del agujero del tornillo de fijación
41.275 mm
Ancho del asiento del rodamiento
117.805 mm
Ancho total
304.8 mm
Cantidad de agujeros para tornillos de fijación
4.0
Cantidad de cáncamos
2.0
Cantidad de pernos de tapa
4.0
Característica/posibilidad de lubricación del soporte
Grasa/aceite
Carga segura a ángulo de carga de 60°
423 kN
Carga segura, axial
113 kN
Configuración del soporte
Dos piezas
Cáncamo
1/2-13 UNC
Código UNSPSC
31171519.0
Código eClass
23-05-17-01
Disposición de montaje
Eje pasante/extremo del eje
Distancia del centro entre los agujeros de los tornillos (sentido axial)
133.35 mm
Distancia del centro entre los agujeros para tornillos
668.338 mm
Distancia del tapón de drenaje desde el centro
130.175 mm

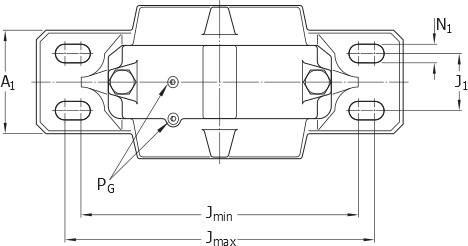

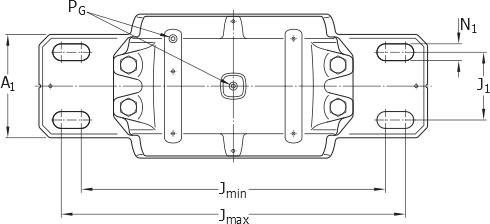

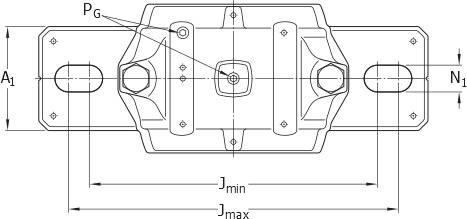

Distancia entre los tornillos de fijación
min. min.628.65 mm
Distancia entre los tornillos de fijación, axial
133.35 mm
Diámetro de los tornillos de fijación
38.1 mm
Diámetro del asiento del rodamiento
400 mm
DIÁMETRO DEL EJE
201.613 mm
Grado SAE de perno de tapa
5.0
Initial grease fill, 20%
4 259 g
Llenado inicial de grasa, 40%
7 013 g
Material del soporte
Fundición
Material, soporte
Fundición
Par de apriete recomendado para pernos de tapa
400 N·m
Perno de tapa
1-8 UNC x 8
Peso neto del producto
173 kg
Rosca del agujero de drenaje
1-11.5 NPT
Safe load at 120° load angle
160 kN
Safe load at 150° load angle
145 kN
Safe load at 180° load angle
173 kN
Safe load at 90° load angle
254 kN
Tipo de sello del soporte para rodamientos
Laberinto
Tipo de soporte
Soporte de pie
Altura del centro
241.3 mm
Altura total
474.663 mm
Ancho del pie
222.25 mm
Ancho incluido el aro de fijación
9.728 mm
Clase de tolerancia del diámetro del asiento del rodamiento
G7
Diámetro recomendado para los tornillos de fijación
38.1 mm
Longitud total
831.85 mm
Protección contra la corrosión
Pintura - Según ISO 12944-2, categoría de corrosividad C2
Rosca de boquilla engrasadora en tapa
1/4-18 NPT
