Altura de la posición del tapón de drenaje
38.1 mm
Altura del centro (soporte de pie)
152.4 mm
Altura del pie
60.325 mm
Ancho del agujero del tornillo de fijación
28.575 mm
Ancho del asiento del rodamiento
77.8 mm
Ancho total
193.675 mm
Cantidad de agujeros para tornillos de fijación
4.0
Cantidad de cáncamos
1.0
Cantidad de pernos de tapa
2.0
Característica/posibilidad de lubricación del soporte
Grasa/aceite
Carga segura a ángulo de carga de 60°
249 kN
Carga segura, axial
67.1 kN
Configuración del soporte
Dos piezas
Cáncamo
3/8-16 UNC
Código UNSPSC
31171519.0
Código eClass
23-05-17-01
Disposición de montaje
Eje pasante/extremo del eje

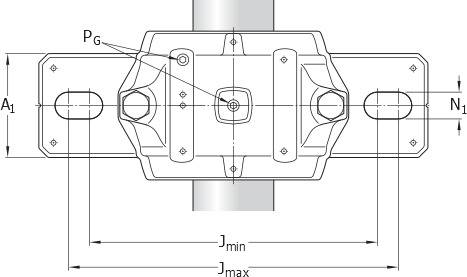

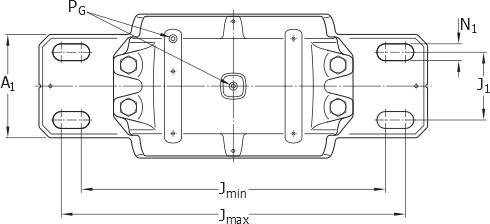

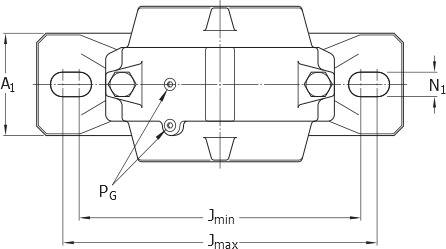

Distancia del centro entre los agujeros de los tornillos (sentido axial)
85.725 mm
Distancia del centro entre los agujeros para tornillos
419.1 mm
Distancia del tapón de drenaje desde el centro
87.313 mm
Distancia entre los tornillos de fijación
min. min.396.875 mm
Distancia entre los tornillos de fijación, axial
85.725 mm
Diámetro de los tornillos de fijación
25.4 mm
Diámetro del asiento del rodamiento
250 mm
DIÁMETRO DEL EJE
125.413 mm
Grado SAE de perno de tapa
5.0
Initial grease fill, 20%
925 g
Llenado inicial de grasa, 40%
1 415 g
Material del soporte
Fundición
Material, soporte
Fundición
Par de apriete recomendado para pernos de tapa
400 N·m
Perno de tapa
1-8 UNC x 5-1/2
Peso neto del producto
50.5 kg
Rosca del agujero de drenaje
3/4-14 NPT
Safe load at 120° load angle
94.3 kN
Safe load at 150° load angle
85.9 kN
Safe load at 180° load angle
103 kN
Safe load at 90° load angle
149 kN
Tipo de sello del soporte para rodamientos
Laberinto

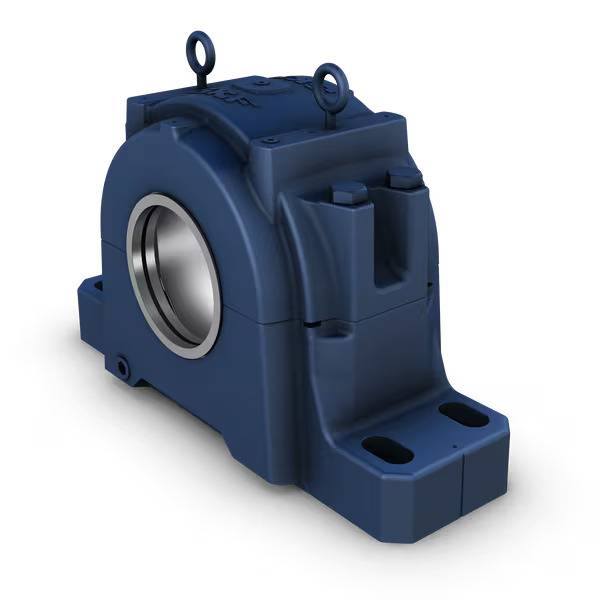

Tipo de soporte
Soporte de pie
Altura del centro
152.4 mm
Altura total
305.594 mm
Ancho del pie
149.225 mm
Ancho incluido el aro de fijación
9.728 mm
Clase de tolerancia del diámetro del asiento del rodamiento
G7
Diámetro recomendado para los tornillos de fijación
25.4 mm
Longitud total
511.175 mm
Protección contra la corrosión
Pintura - Según ISO 12944-2, categoría de corrosividad C2
Rosca de boquilla engrasadora en tapa
1/4-18 NPT
