Altura de la posición del tapón de drenaje
36.513 mm
Altura del centro (soporte de pie)
152.4 mm
Altura del pie
60.325 mm
Ancho del agujero del tornillo de fijación
25.4 mm
Ancho del asiento del rodamiento
73.787 mm
Ancho total
193.675 mm
Cantidad de agujeros para tornillos de fijación
4.0
Cantidad de cáncamos
1.0
Cantidad de pernos de tapa
2.0
Característica/posibilidad de lubricación del soporte
Grasa/aceite
Carga segura a ángulo de carga de 60°
189 kN
Carga segura, axial
54.9 kN
Configuración del soporte
Dos piezas
Cáncamo
3/8-16 UNC
Código UNSPSC
31171519.0
Código eClass
23-05-17-01
Disposición de montaje
Eje pasante/extremo del eje
Distancia del centro entre los agujeros de los tornillos (sentido axial)
82.55 mm
Distancia del centro entre los agujeros para tornillos
388.938 mm
Distancia del tapón de drenaje desde el centro
79.375 mm

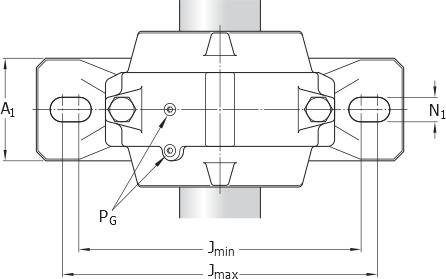

Distancia entre los tornillos de fijación
min. min.371.475 mm
Distancia entre los tornillos de fijación, axial
82.55 mm
Diámetro de los tornillos de fijación
22.225 mm
Diámetro del asiento del rodamiento
230 mm
DIÁMETRO DEL EJE
114.3 mm
Grado SAE de perno de tapa
5.0
Initial grease fill, 20%
671 g
Llenado inicial de grasa, 40%
1 116 g
Material del soporte
Fundición
Material, soporte
Fundición
Par de apriete recomendado para pernos de tapa
400 N·m
Perno de tapa
1-8 UNC x 5-1/2
Peso neto del producto
48 kg
Rosca del agujero de drenaje
1/2-14 NPT
Safe load at 120° load angle
73.8 kN
Safe load at 150° load angle
68.1 kN
Safe load at 180° load angle
84.5 kN
Safe load at 90° load angle
113 kN
Tipo de sello del soporte para rodamientos
Laberinto
Tipo de soporte
Soporte de pie
Altura del centro
152.4 mm
Altura total
295.275 mm
Ancho del pie
133.35 mm
Ancho incluido el aro de fijación
9.728 mm
Clase de tolerancia del diámetro del asiento del rodamiento
G7
Diámetro recomendado para los tornillos de fijación
22.225 mm
Longitud total
466.725 mm
Protección contra la corrosión
Pintura - Según ISO 12944-2, categoría de corrosividad C2
Rosca de boquilla engrasadora en tapa
1/4-18 NPT
