Altura de la posición del tapón de drenaje
30.163 mm
Altura del centro (soporte de pie)
114.3 mm
Altura del pie
44.45 mm
Ancho del agujero del tornillo de fijación
25.4 mm
Ancho del asiento del rodamiento
55.804 mm
Ancho total
153.194 mm
Cantidad de agujeros para tornillos de fijación
2.0
Cantidad de pernos de tapa
2.0
Característica/posibilidad de lubricación del soporte
Grasa/aceite
Carga segura a ángulo de carga de 60°
136 kN
Carga segura, axial
36.1 kN
Configuración del soporte
Dos piezas
Código UNSPSC
31171519.0
Código eClass
23-05-17-01
Disposición de montaje
Eje pasante/extremo del eje

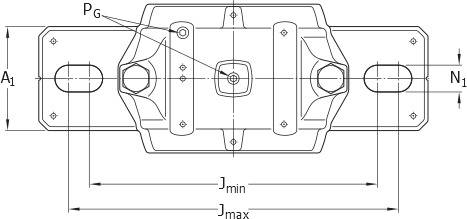

Distancia del centro entre los agujeros para tornillos
314.325 mm
Distancia del tapón de drenaje desde el centro
58.738 mm
Distancia entre los tornillos de fijación
min. min.295.275 mm
Diámetro de los tornillos de fijación
22.225 mm
Diámetro del asiento del rodamiento
180 mm
DIÁMETRO DEL EJE
88.9 mm
Grado SAE de perno de tapa
5.0
Initial grease fill, 20%
340 g
Llenado inicial de grasa, 40%
526 g
Material del soporte
Fundición
Material, soporte
Fundición
Par de apriete recomendado para pernos de tapa
203 N·m
Perno de tapa
3/4-10 UNC x 4
Peso neto del producto
21.9 kg
Rosca del agujero de drenaje
3/8-18 NPT
Safe load at 120° load angle
50.7 kN
Safe load at 150° load angle
46.3 kN
Safe load at 180° load angle
55.6 kN
Safe load at 90° load angle
81.4 kN
Tipo de sello del soporte para rodamientos
Laberinto
Tipo de soporte
Soporte de pie
Altura del centro
114.3 mm
Altura total
217.488 mm
Ancho del pie
111.125 mm
Ancho incluido el aro de fijación
9.728 mm
Clase de tolerancia del diámetro del asiento del rodamiento
G7
Diámetro recomendado para los tornillos de fijación
22.225 mm
Longitud total
387.35 mm
Protección contra la corrosión
Pintura - Según ISO 12944-2, categoría de corrosividad C2
Rosca de boquilla engrasadora en tapa
1/4-18 NPT
