Altura de la posición del tapón de drenaje
21.431 mm
Altura del centro (soporte de pie)
82.55 mm
Altura del pie
28.575 mm
Ancho del agujero del tornillo de fijación
19.05 mm
Ancho del asiento del rodamiento
37.008 mm
Ancho total
119.063 mm
Cantidad de agujeros para tornillos de fijación
2.0
Cantidad de pernos de tapa
2.0
Característica/posibilidad de lubricación del soporte
Grasa/aceite
Carga segura a ángulo de carga de 60°
75.6 kN
Carga segura, axial
19.7 kN
Configuración del soporte
Dos piezas
Código UNSPSC
31171519.0
Código eClass
23-05-17-01
Disposición de montaje
Eje pasante/extremo del eje
Distancia del centro entre los agujeros para tornillos
231.775 mm
Distancia del tapón de drenaje desde el centro
46.038 mm

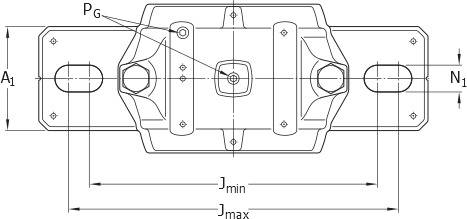

Distancia entre los tornillos de fijación
min. min.219.075 mm
Diámetro de los tornillos de fijación
15.875 mm
Diámetro del asiento del rodamiento
130 mm
DIÁMETRO DEL EJE
63.5 mm
Grado SAE de perno de tapa
5.0
Initial grease fill, 20%
118 g
Llenado inicial de grasa, 40%
186 g
Material del soporte
Fundición
Material, soporte
Fundición
Par de apriete recomendado para pernos de tapa
81.3 N·m
Perno de tapa
1/2-13 UNC x 3
Peso neto del producto
8.91 kg
Rosca del agujero de drenaje
1/4-18 NPT
Safe load at 120° load angle
28 kN
Safe load at 150° load angle
25.4 kN
Safe load at 180° load angle
30.2 kN
Safe load at 90° load angle
45.4 kN
Tipo de sello del soporte para rodamientos
Laberinto
Tipo de soporte
Soporte de pie
Altura del centro
82.55 mm
Altura total
157.559 mm
Ancho del pie
79.375 mm
Ancho incluido el aro de fijación
5.918 mm
Clase de tolerancia del diámetro del asiento del rodamiento
G7
Diámetro recomendado para los tornillos de fijación
15.875 mm
Longitud total
285.75 mm
Protección contra la corrosión
Pintura - Según ISO 12944-2, categoría de corrosividad C2
Rosca de boquilla engrasadora en tapa
1/8-27 NPT
