Altura de la posición del tapón de drenaje
14.288 mm
Altura del centro (soporte de pie)
63.5 mm
Altura del pie
23.813 mm
Ancho del agujero del tornillo de fijación
15.875 mm
Ancho del asiento del rodamiento
29.794 mm
Ancho total
89.694 mm
Cantidad de agujeros para tornillos de fijación
2.0
Cantidad de pernos de tapa
2.0
Característica/posibilidad de lubricación del soporte
Grasa/aceite
Carga segura a ángulo de carga de 60°
28.9 kN
Carga segura, axial
8.1 kN
Configuración del soporte
Dos piezas
Código UNSPSC
31171519.0
Código eClass
23-05-17-01
Disposición de montaje
Eje pasante/extremo del eje

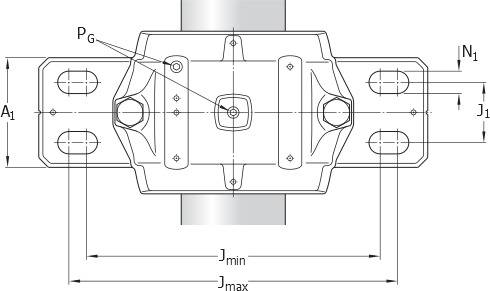

Distancia del centro entre los agujeros para tornillos
171.45 mm
Distancia del tapón de drenaje desde el centro
30.163 mm
Distancia entre los tornillos de fijación
min. min.165.1 mm
Diámetro de los tornillos de fijación
12.7 mm
Diámetro del asiento del rodamiento
90 mm
DIÁMETRO DEL EJE
42.863 mm
Grado SAE de perno de tapa
5.0
Initial grease fill, 20%
49.9 g
Llenado inicial de grasa, 40%
81.6 g
Material del soporte
Fundición
Material, soporte
Fundición
Par de apriete recomendado para pernos de tapa
61 N·m
Perno de tapa
7/16-14 UNC x 2-1/2
Peso neto del producto
4.54 kg
Rosca del agujero de drenaje
1/8-27 NPT
Safe load at 120° load angle
11.1 kN
Safe load at 150° load angle
9.79 kN
Safe load at 180° load angle
12.5 kN
Safe load at 90° load angle
17.3 kN
Tipo de sello del soporte para rodamientos
Laberinto
Tipo de soporte
Soporte de pie
Altura del centro
63.5 mm
Altura total
121.841 mm
Ancho del pie
60.325 mm
Clase de tolerancia del diámetro del asiento del rodamiento
H7
Diámetro recomendado para los tornillos de fijación
12.7 mm
Longitud total
209.55 mm
Protección contra la corrosión
Pintura - Según ISO 12944-2, categoría de corrosividad C2
Rosca de boquilla engrasadora en tapa
1/8-27 NPT
