Altura de la posición del tapón de drenaje
12.7 mm
Altura del centro (soporte de pie)
57.15 mm
Altura del pie
20.638 mm
Ancho del agujero del tornillo de fijación
15.875 mm
Ancho del asiento del rodamiento
28.804 mm
Ancho total
88.9 mm
Cantidad de agujeros para tornillos de fijación
2.0
Cantidad de pernos de tapa
2.0
Característica/posibilidad de lubricación del soporte
Grasa/aceite
Carga segura a ángulo de carga de 60°
20.9 kN
Carga segura, axial
5.2 kN
Configuración del soporte
Dos piezas
Código UNSPSC
31171519.0
Código eClass
23-05-17-01
Disposición de montaje
Eje pasante/extremo del eje

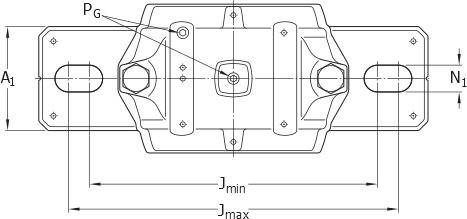

Distancia del centro entre los agujeros para tornillos
168.275 mm
Distancia del tapón de drenaje desde el centro
28.575 mm
Distancia entre los tornillos de fijación
min. min.158.75 mm
Diámetro de los tornillos de fijación
12.7 mm
Diámetro del asiento del rodamiento
85 mm
DIÁMETRO DEL EJE
36.513 mm
Grado SAE de perno de tapa
5.0
Initial grease fill, 20%
40.8 g
Llenado inicial de grasa, 40%
68 g
Material del soporte
Fundición
Material, soporte
Fundición
Par de apriete recomendado para pernos de tapa
61 N·m
Perno de tapa
7/16-14 UNC x 2-1/2
Peso neto del producto
4.41 kg
Rosca del agujero de drenaje
1/8-27 NPT
Safe load at 120° load angle
7.56 kN
Safe load at 150° load angle
6.67 kN
Safe load at 180° load angle
8.01 kN
Safe load at 90° load angle
12.5 kN
Tipo de sello del soporte para rodamientos
Laberinto
Tipo de soporte
Soporte de pie
Altura del centro
57.15 mm
Altura total
112.713 mm
Ancho del pie
60.325 mm
Ancho incluido el aro de fijación
5.715 mm
Clase de tolerancia del diámetro del asiento del rodamiento
G7
Diámetro recomendado para los tornillos de fijación
12.7 mm
Longitud total
209.55 mm
Protección contra la corrosión
Pintura - Según ISO 12944-2, categoría de corrosividad C2
Rosca de boquilla engrasadora en tapa
1/8-27 NPT
