Altura de la posición del tapón de drenaje
12.7 mm
Altura del centro (soporte de pie)
50.8 mm
Altura del pie
20.638 mm
Ancho del agujero del tornillo de fijación
15.875 mm
Ancho del asiento del rodamiento
26.797 mm
Ancho total
82.55 mm
Cantidad de agujeros para tornillos de fijación
2.0
Cantidad de pernos de tapa
2.0
Característica/posibilidad de lubricación del soporte
Grasa/aceite
Carga segura a ángulo de carga de 60°
18.2 kN
Carga segura, axial
4.72 kN
Configuración del soporte
Dos piezas
Código UNSPSC
31171519.0
Código eClass
23-05-17-01
Disposición de montaje
Eje pasante/extremo del eje

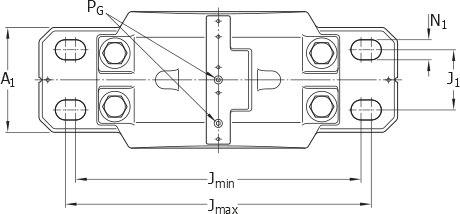

Distancia del centro entre los agujeros para tornillos
149.225 mm
Distancia del tapón de drenaje desde el centro
23.813 mm
Distancia entre los tornillos de fijación
min. min.142.875 mm
Diámetro de los tornillos de fijación
12.7 mm
Diámetro del asiento del rodamiento
72 mm
DIÁMETRO DEL EJE
30.163 mm
Grado SAE de perno de tapa
5.0
Initial grease fill, 20%
36.3 g
Llenado inicial de grasa, 40%
49.9 g
Material del soporte
Fundición
Material, soporte
Fundición
Par de apriete recomendado para pernos de tapa
40.7 N·m
Perno de tapa
3/8-16 UNC x 2
Peso neto del producto
3.35 kg
Rosca del agujero de drenaje
1/8-27 NPT
Safe load at 120° load angle
6.81 kN
Safe load at 150° load angle
6.09 kN
Safe load at 180° load angle
7.25 kN
Safe load at 90° load angle
11.1 kN
Tipo de sello del soporte para rodamientos
Laberinto

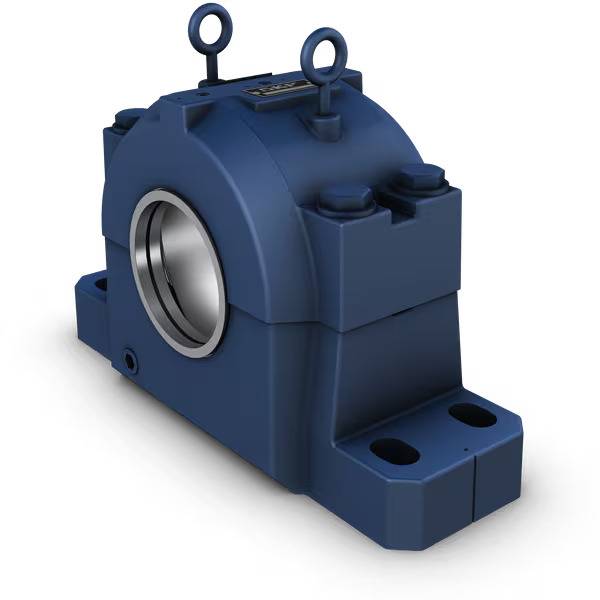

Tipo de soporte
Soporte de pie
Altura del centro
50.8 mm
Altura total
98.822 mm
Ancho del pie
50.8 mm
Ancho incluido el aro de fijación
3.708 mm
Clase de tolerancia del diámetro del asiento del rodamiento
G7
Diámetro recomendado para los tornillos de fijación
12.7 mm
Longitud total
190.5 mm
Protección contra la corrosión
Pintura - Según ISO 12944-2, categoría de corrosividad C2
Rosca de boquilla engrasadora en tapa
1/8-27 NPT
