Altura de la posición del tapón de drenaje
33.338 mm
Altura del centro (soporte de pie)
169.875 mm
Altura del pie
66.675 mm
Ancho del agujero del tornillo de fijación
28.575 mm
Ancho del asiento del rodamiento
102.794 mm
Ancho total
222.25 mm
Cantidad de agujeros para tornillos de fijación
4.0
Cantidad de cáncamos
2.0
Cantidad de pernos de tapa
4.0
Característica/posibilidad de lubricación del soporte
Grasa/aceite
Carga segura a ángulo de carga de 60°
226 kN
Carga segura, axial
61.3 kN
Configuración del soporte
Dos piezas
Cáncamo
3/8-16 UNC
Código UNSPSC
31171519.0
Código eClass
23-05-17-01
Disposición de montaje
Eje pasante/extremo del eje

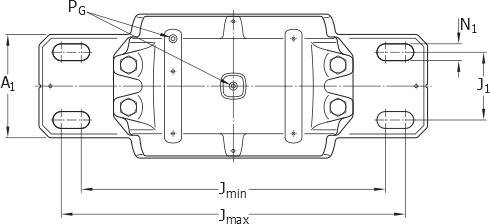

Distancia del centro entre los agujeros de los tornillos (sentido axial)
95.25 mm
Distancia del centro entre los agujeros para tornillos
465.138 mm
Distancia del tapón de drenaje desde el centro
104.775 mm

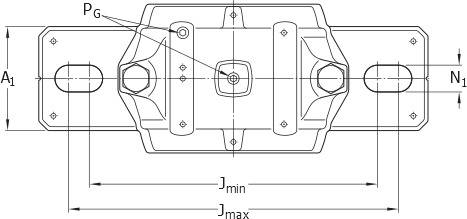

Distancia entre los tornillos de fijación
min. min.441.325 mm
Distancia entre los tornillos de fijación, axial
95.25 mm
Diámetro de los tornillos de fijación
25.4 mm
Diámetro del asiento del rodamiento
280 mm
DIÁMETRO DEL EJE
149.225 mm
Grado SAE de perno de tapa
5.0
Initial grease fill, 20%
1 497 g
Llenado inicial de grasa, 40%
2 300 g
Material del soporte
Fundición
Material, soporte
Fundición
Par de apriete recomendado para pernos de tapa
203 N·m
Perno de tapa
3/4-10 UNC x 5-1/2
Peso neto del producto
70 kg
Rosca del agujero de drenaje
3/4-14 NPT
Safe load at 120° load angle
85.9 kN
Safe load at 150° load angle
78.3 kN
Safe load at 180° load angle
94.3 kN
Safe load at 90° load angle
136 kN
Tipo de sello del soporte para rodamientos
Laberinto
Tipo de soporte
Soporte de pie
Altura del centro
169.875 mm
Altura total
336.55 mm
Ancho del pie
158.75 mm
Ancho incluido el aro de fijación
9.728 mm
Clase de tolerancia del diámetro del asiento del rodamiento
G7
Diámetro recomendado para los tornillos de fijación
25.4 mm
Longitud total
558.8 mm
Protección contra la corrosión
Pintura - Según ISO 12944-2, categoría de corrosividad C2
Rosca de boquilla engrasadora en tapa
1/4-18 NPT
