Altura
474.663 mm
Altura de la posición del tapón de drenaje
46.831 mm
Altura del centro (soporte de pie)
241.3 mm
Altura del centro del asiento del rodamiento
241.3 mm
Altura del pie
95.25 mm
Ancho
304.8 mm
Ancho del agujero del tornillo de fijación
41.275 mm
Ancho del asiento del rodamiento
117.805 mm
Ancho del pie del soporte
222.25 mm
Ancho total
304.8 mm
Anillo estabilizador
A 8898
Aro de fijación
Sin
Boquilla engrasadora
Con
Cantidad de agujeros para tornillos de fijación
4.0
Cantidad de cáncamos
2.0
Cantidad de pernos de tapa
4.0
Capacidad de carga dinámica
1 675 kN
Capacidad de carga dinámica básica
1 675 kN
Capacidad de carga estática
2 550 kN
Capacidad de carga estática básica
2 550 kN
Carga límite de fatiga
212 kN
Carga segura a ángulo de carga de 60°
423 kN
Carga segura, axial
113 kN
Clase de rendimiento SKF
SKF Explorer
Configuración del rodamiento
En manguito de fijación
Configuración del soporte
Dos piezas
Cáncamo
1/2-13 UNC
Código UNSPSC
31171511.0
Código eClass
23-05-16-01
Desplazamiento de rodamiento de fijación
0 mm
Disposición de montaje
Eje pasante/extremo del eje
Distancia del centro entre los agujeros de los tornillos (sentido axial)
133.35 mm
Distancia del centro entre los agujeros para tornillos
668.338 mm
Distancia del tapón de drenaje desde el centro
130.175 mm

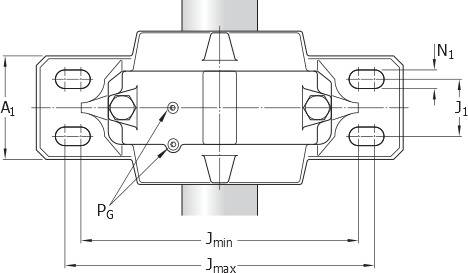

Distancia entre los tornillos de fijación
min. min.628.65 mm
Distancia entre los tornillos de fijación, axial
133.35 mm
Diámetro del agujero (rodamiento)
260 mm
Diámetro del asiento del rodamiento
400 mm
DIÁMETRO DEL EJE
239.713 mm
Diámetro recomendado de los tornillos de fijación
38.1 mm
Factor de cálculo
2.9
Grado SAE de perno de tapa
5.0
Initial grease fill, 20%
4 259 g
Llenado inicial de grasa, 40%
7 013 g
Longitud
831.85 mm
Material del soporte
Fundición
Material, soporte
Fundición
Nivel de aceite
69.85 mm
Number of required locating rings
2.0
Orificio de relubricación
Con
Par de apriete recomendado para pernos de tapa
400 N·m
Perno de tapa
1-8 UNC x 8
Peso neto del producto
295 kg
Pintura, protección contra la corrosión
Pintura - Según ISO 12944-2, categoría de corrosividad C2
Rosca del agujero de drenaje
1-11.5 NPT
Safe load at 120° load angle
160 kN
Safe load at 150° load angle
145 kN
Safe load at 180° load angle
173 kN
Safe load at 90° load angle
254 kN
Sistema de unidades
Pulgada
Tapa lateral
Opcional
Thread for grease fitting in cap
1/4-18 NPT
Tipo de agujero para tornillos de fijación
Fundición
Tipo de rodamiento
Rodamiento de rodillos a rótula
Tipo de sello del soporte para rodamientos
Laberinto
Tipo de soporte
Soporte de pie
Tolerance class of bearing seat
G7
Valor límite
0.23
Velocidad de referencia
1 300 r/min
Velocidad límite
1 700 r/min
