Altura
401.638 mm
Altura de la posición del tapón de drenaje
42.069 mm
Altura del centro (soporte de pie)
200.025 mm
Altura del centro del asiento del rodamiento
200.025 mm
Altura del pie
79.375 mm
Ancho
273.05 mm
Ancho del agujero del tornillo de fijación
34.925 mm
Ancho del asiento del rodamiento
101.803 mm
Ancho del pie del soporte
190.5 mm
Ancho total
273.05 mm
Anillo estabilizador
SR-38-32
Aro de fijación
Con
Boquilla engrasadora
Con
Cantidad de agujeros para tornillos de fijación
4.0
Cantidad de cáncamos
2.0
Cantidad de pernos de tapa
4.0
Capacidad de carga dinámica
1 342 kN
Capacidad de carga dinámica básica
1 342 kN
Capacidad de carga estática
1 700 kN
Capacidad de carga estática básica
1 700 kN
Carga límite de fatiga
150 kN
Carga segura a ángulo de carga de 60°
290 kN
Carga segura, axial
73.7 kN
Clase de rendimiento SKF
SKF Explorer
Configuración del rodamiento
En manguito de fijación
Configuración del soporte
Dos piezas
Cáncamo
1/2-13 UNC
Código UNSPSC
31171511.0
Código eClass
23-05-16-01
Desplazamiento de rodamiento de fijación
4.763 mm
Disposición de montaje
Eje pasante/extremo del eje

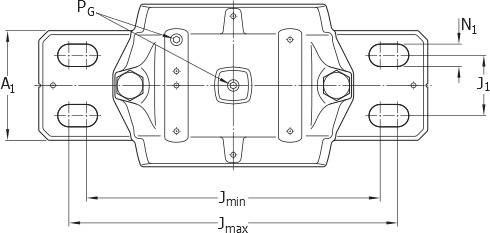

Distancia del centro entre los agujeros de los tornillos (sentido axial)
114.3 mm
Distancia del centro entre los agujeros para tornillos
584.2 mm
Distancia del tapón de drenaje desde el centro
120.65 mm
Distancia entre los tornillos de fijación
min. min.549.275 mm
Distancia entre los tornillos de fijación, axial
114.3 mm
Diámetro del agujero (rodamiento)
190 mm
Diámetro del asiento del rodamiento
340 mm
DIÁMETRO DEL EJE
176.213 mm
Diámetro recomendado de los tornillos de fijación
31.75 mm
Factor de cálculo
2.6
Grado SAE de perno de tapa
5.0
Initial grease fill, 20%
2 622 g
Llenado inicial de grasa, 40%
4 300 g
Longitud
711.2 mm
Material del soporte
Fundición
Material, soporte
Fundición
Nivel de aceite
61.913 mm
Number of required locating rings
1.0
Orificio de relubricación
Con
Par de apriete recomendado para pernos de tapa
271 N·m
Perno de tapa
7/8-9 UNC x 6-1/2
Peso neto del producto
170 kg
Pintura, protección contra la corrosión
Pintura - Según ISO 12944-2, categoría de corrosividad C2
Rosca del agujero de drenaje
1-11.5 NPT
Safe load at 120° load angle
107 kN
Safe load at 150° load angle
94.3 kN
Safe load at 180° load angle
113 kN
Safe load at 90° load angle
173 kN
Sistema de unidades
Pulgada
Tapa lateral
Opcional
Thread for grease fitting in cap
1/4-18 NPT
Tipo de agujero para tornillos de fijación
Fundición
Tipo de rodamiento
Rodamiento de rodillos a rótula

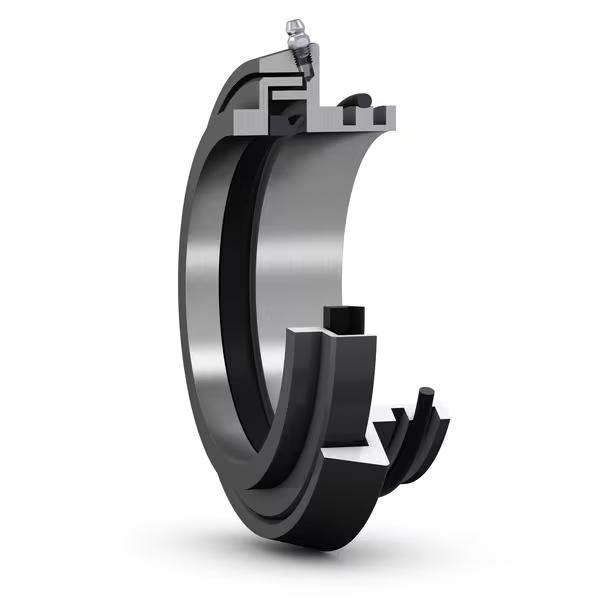

Tipo de sello del soporte para rodamientos
Laberinto
Tipo de soporte
Soporte de pie
Tolerance class of bearing seat
G7
Valor límite
0.26
Velocidad de referencia
1 700 r/min
Velocidad límite
2 400 r/min
