Altura
336.55 mm
Altura de la posición del tapón de drenaje
33.338 mm
Altura del centro (soporte de pie)
169.875 mm
Altura del centro del asiento del rodamiento
169.875 mm
Altura del pie
66.675 mm
Ancho
222.25 mm
Ancho del agujero del tornillo de fijación
28.575 mm
Ancho del asiento del rodamiento
89.789 mm
Ancho del pie del soporte
158.75 mm
Ancho total
222.25 mm
Anillo estabilizador
SR-32-0
Aro de fijación
Con
Boquilla engrasadora
Con
Cantidad de agujeros para tornillos de fijación
4.0
Cantidad de cáncamos
2.0
Cantidad de pernos de tapa
4.0
Capacidad de carga dinámica
1 043 kN
Capacidad de carga dinámica básica
1 043 kN
Capacidad de carga estática
1 290 kN
Capacidad de carga estática básica
1 290 kN
Carga límite de fatiga
118 kN
Carga segura a ángulo de carga de 60°
226 kN
Carga segura, axial
61.3 kN
Clase de rendimiento SKF
SKF Explorer
Configuración del rodamiento
En manguito de fijación
Configuración del soporte
Dos piezas
Cáncamo
3/8-16 UNC
Código UNSPSC
31171511.0
Código eClass
23-05-16-01
Desplazamiento de rodamiento de fijación
4.763 mm
Disposición de montaje
Eje pasante/extremo del eje
Distancia del centro entre los agujeros de los tornillos (sentido axial)
95.25 mm
Distancia del centro entre los agujeros para tornillos
465.138 mm
Distancia del tapón de drenaje desde el centro
104.775 mm

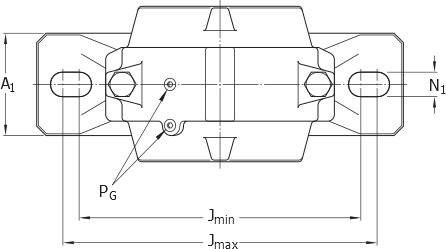

Distancia entre los tornillos de fijación
min. min.441.325 mm
Distancia entre los tornillos de fijación, axial
95.25 mm
Diámetro del agujero (rodamiento)
160 mm
Diámetro del asiento del rodamiento
290 mm
DIÁMETRO DEL EJE
138.113 mm
Diámetro recomendado de los tornillos de fijación
25.4 mm
Factor de cálculo
2.6
Grado SAE de perno de tapa
5.0
Initial grease fill, 20%
1 497 g
Llenado inicial de grasa, 40%
2 300 g
Longitud
558.8 mm
Material del soporte
Fundición
Material, soporte
Fundición
Nivel de aceite
52.388 mm
Number of required locating rings
1.0
Orificio de relubricación
Con
Par de apriete recomendado para pernos de tapa
203 N·m
Perno de tapa
3/4-10 UNC x 5-1/2
Peso neto del producto
96.3 kg
Pintura, protección contra la corrosión
Pintura - Según ISO 12944-2, categoría de corrosividad C2
Rosca del agujero de drenaje
3/4-14 NPT
Safe load at 120° load angle
85.9 kN
Safe load at 150° load angle
78.3 kN
Safe load at 180° load angle
94.3 kN
Safe load at 90° load angle
136 kN
Sistema de unidades
Pulgada
Tapa lateral
Opcional
Thread for grease fitting in cap
1/4-18 NPT
Tipo de agujero para tornillos de fijación
Fundición
Tipo de rodamiento
Rodamiento de rodillos a rótula
Tipo de sello del soporte para rodamientos
Laberinto
Tipo de soporte
Soporte de pie
Tolerance class of bearing seat
G7
Valor límite
0.26
Velocidad de referencia
2 000 r/min
Velocidad límite
2 800 r/min
