Altura
257.175 mm
Altura de la posición del tapón de drenaje
30.163 mm
Altura del centro (soporte de pie)
133.35 mm
Altura del centro del asiento del rodamiento
133.35 mm
Altura del pie
53.975 mm
Ancho
187.325 mm
Ancho del agujero del tornillo de fijación
22.225 mm
Ancho del asiento del rodamiento
67.793 mm
Ancho del pie del soporte
120.65 mm
Ancho total
187.325 mm
Anillo estabilizador
SR-24-20
Aro de fijación
Con
Boquilla engrasadora
Con
Cantidad de agujeros para tornillos de fijación
4.0
Cantidad de pernos de tapa
2.0
Capacidad de carga dinámica
652 kN
Capacidad de carga dinámica básica
652 kN
Capacidad de carga estática
780 kN
Capacidad de carga estática básica
780 kN
Carga límite de fatiga
73.5 kN
Carga segura a ángulo de carga de 60°
185 kN
Carga segura, axial
52.9 kN
Clase de rendimiento SKF
SKF Explorer
Configuración del rodamiento
En manguito de fijación
Configuración del soporte
Dos piezas
Código UNSPSC
31171511.0
Código eClass
23-05-16-01
Desplazamiento de rodamiento de fijación
4.763 mm
Disposición de montaje
Eje pasante/extremo del eje

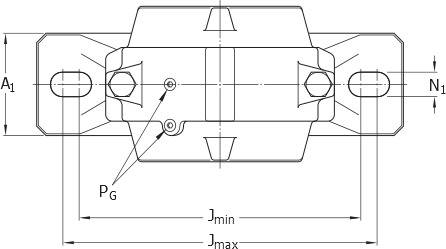

Distancia del centro entre los agujeros de los tornillos (sentido axial)
69.85 mm
Distancia del centro entre los agujeros para tornillos
352.425 mm
Distancia del tapón de drenaje desde el centro
79.375 mm
Distancia entre los tornillos de fijación
min. min.336.55 mm
Distancia entre los tornillos de fijación, axial
69.85 mm
Diámetro del agujero (rodamiento)
120 mm
Diámetro del asiento del rodamiento
215 mm
DIÁMETRO DEL EJE
106.363 mm
Diámetro recomendado de los tornillos de fijación
19.05 mm
Factor de cálculo
2.6
Grado SAE de perno de tapa
5.0
Initial grease fill, 20%
671 g
Llenado inicial de grasa, 40%
1 116 g
Longitud
419.1 mm
Material del soporte
Fundición
Material, soporte
Fundición
Nivel de aceite
46.831 mm
Number of required locating rings
1.0
Orificio de relubricación
Con
Par de apriete recomendado para pernos de tapa
400 N·m
Perno de tapa
1-8 UNC x 5
Peso neto del producto
47.2 kg
Pintura, protección contra la corrosión
Pintura - Según ISO 12944-2, categoría de corrosividad C2
Rosca del agujero de drenaje
1/2-14 NPT
Safe load at 120° load angle
72.5 kN
Safe load at 150° load angle
66.7 kN
Safe load at 180° load angle
81.4 kN
Safe load at 90° load angle
111 kN
Sistema de unidades
Pulgada
Tapa lateral
Opcional
Thread for grease fitting in cap
1/4-18 NPT
Tipo de agujero para tornillos de fijación
Fundición
Tipo de rodamiento
Rodamiento de rodillos a rótula
Tipo de sello del soporte para rodamientos
Laberinto
Tipo de soporte
Soporte de pie
Tolerance class of bearing seat
G7
Valor límite
0.26
Velocidad de referencia
2 800 r/min
Velocidad límite
3 800 r/min
