Altura
239.316 mm
Altura de la posición del tapón de drenaje
31.75 mm
Altura del centro (soporte de pie)
125.425 mm
Altura del centro del asiento del rodamiento
125.425 mm
Altura del pie
50.8 mm
Ancho
165.1 mm
Ancho del agujero del tornillo de fijación
22.225 mm
Ancho del asiento del rodamiento
62.789 mm
Ancho del pie del soporte
120.65 mm
Ancho total
165.1 mm
Anillo estabilizador
SR-22-19
Aro de fijación
Con
Boquilla engrasadora
Con
Cantidad de agujeros para tornillos de fijación
4.0
Cantidad de pernos de tapa
2.0
Capacidad de carga dinámica
572 kN
Capacidad de carga dinámica básica
572 kN
Capacidad de carga estática
640 kN
Capacidad de carga estática básica
640 kN
Carga límite de fatiga
63 kN
Carga segura a ángulo de carga de 60°
149 kN
Carga segura, axial
39.6 kN
Clase de rendimiento SKF
SKF Explorer
Configuración del rodamiento
En manguito de fijación
Configuración del soporte
Dos piezas
Código UNSPSC
31171511.0
Código eClass
23-05-16-01
Desplazamiento de rodamiento de fijación
4.763 mm
Disposición de montaje
Eje pasante/extremo del eje
Distancia del centro entre los agujeros de los tornillos (sentido axial)
69.85 mm
Distancia del centro entre los agujeros para tornillos
344.488 mm
Distancia del tapón de drenaje desde el centro
67.866 mm

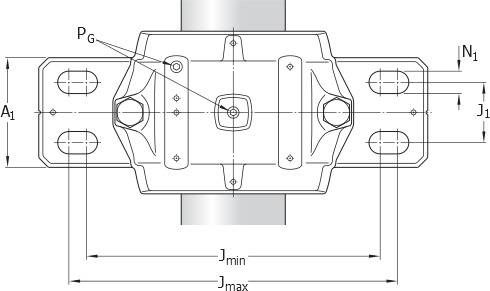

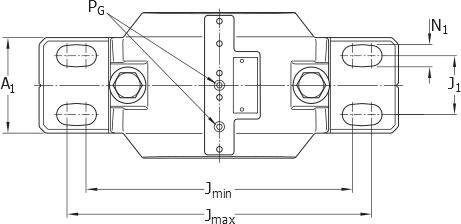

Distancia entre los tornillos de fijación
min. min.320.675 mm
Distancia entre los tornillos de fijación, axial
69.85 mm
Diámetro del agujero (rodamiento)
110 mm
Diámetro del asiento del rodamiento
200 mm
DIÁMETRO DEL EJE
100.013 mm
Diámetro recomendado de los tornillos de fijación
19.05 mm
Factor de cálculo
2.7
Grado SAE de perno de tapa
5.0
Initial grease fill, 20%
467 g
Llenado inicial de grasa, 40%
699 g
Longitud
419.1 mm
Material del soporte
Fundición
Material, soporte
Fundición
Nivel de aceite
45.244 mm
Number of required locating rings
1.0
Orificio de relubricación
Con
Par de apriete recomendado para pernos de tapa
203 N·m
Perno de tapa
3/4-10 UNC x 4
Peso neto del producto
33.3 kg
Pintura, protección contra la corrosión
Pintura - Según ISO 12944-2, categoría de corrosividad C2
Rosca del agujero de drenaje
3/8-18 NPT
Safe load at 120° load angle
55.6 kN
Safe load at 150° load angle
50.7 kN
Safe load at 180° load angle
60.9 kN
Safe load at 90° load angle
89 kN
Sistema de unidades
Pulgada
Tapa lateral
Opcional
Thread for grease fitting in cap
1/4-18 NPT
Tipo de agujero para tornillos de fijación
Fundición
Tipo de rodamiento
Rodamiento de rodillos a rótula
Tipo de sello del soporte para rodamientos
Laberinto

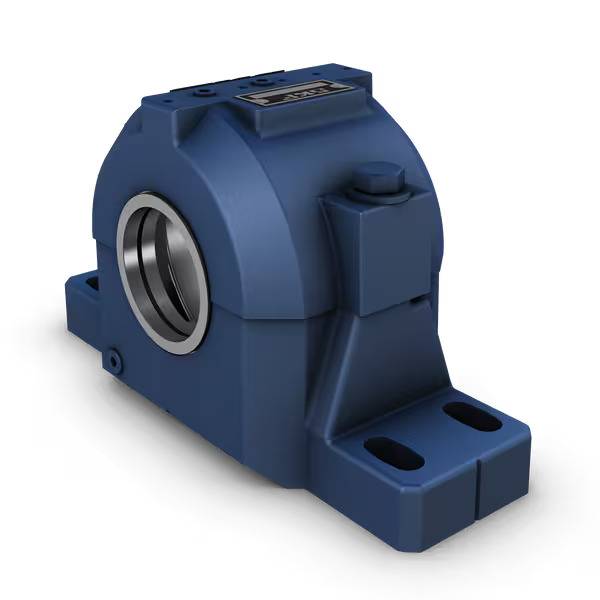

Tipo de soporte
Soporte de pie
Tolerance class of bearing seat
G7
Valor límite
0.25
Velocidad de referencia
3 000 r/min
Velocidad límite
4 000 r/min
