Altura
217.488 mm
Altura de la posición del tapón de drenaje
30.163 mm
Altura del centro (soporte de pie)
114.3 mm
Altura del centro del asiento del rodamiento
114.3 mm
Altura del pie
44.45 mm
Ancho
153.194 mm
Ancho del agujero del tornillo de fijación
25.4 mm
Ancho del asiento del rodamiento
55.804 mm
Ancho del pie del soporte
111.125 mm
Ancho total
153.194 mm
Anillo estabilizador
SR-20-17
Aro de fijación
Con
Boquilla engrasadora
Con
Cantidad de agujeros para tornillos de fijación
2.0
Cantidad de pernos de tapa
2.0
Capacidad de carga dinámica
433 kN
Capacidad de carga dinámica básica
433 kN
Capacidad de carga estática
490 kN
Capacidad de carga estática básica
490 kN
Carga límite de fatiga
49 kN
Carga segura a ángulo de carga de 60°
136 kN
Carga segura, axial
36.1 kN
Clase de rendimiento SKF
SKF Explorer
Configuración del rodamiento
En manguito de fijación
Configuración del soporte
Dos piezas
Código UNSPSC
31171511.0
Código eClass
23-05-16-01
Desplazamiento de rodamiento de fijación
4.763 mm
Disposición de montaje
Eje pasante/extremo del eje

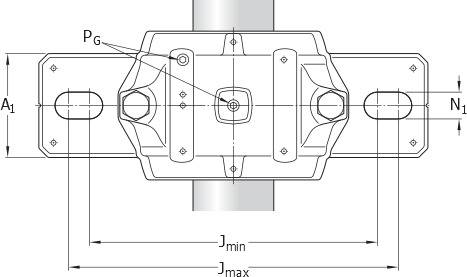

Distancia del centro entre los agujeros para tornillos
314.325 mm
Distancia del tapón de drenaje desde el centro
58.738 mm
Distancia entre los tornillos de fijación
min. min.295.275 mm
Diámetro del agujero (rodamiento)
100 mm
Diámetro del asiento del rodamiento
180 mm
DIÁMETRO DEL EJE
88.9 mm
Diámetro recomendado de los tornillos de fijación
22.225 mm
Factor de cálculo
2.8
Grado SAE de perno de tapa
5.0
Initial grease fill, 20%
340 g
Llenado inicial de grasa, 40%
526 g
Longitud
387.35 mm
Material del soporte
Fundición
Material, soporte
Fundición
Nivel de aceite
42.069 mm
Number of required locating rings
1.0
Orificio de relubricación
Con
Par de apriete recomendado para pernos de tapa
203 N·m
Perno de tapa
3/4-10 UNC x 4
Peso neto del producto
28.1 kg
Pintura, protección contra la corrosión
Pintura - Según ISO 12944-2, categoría de corrosividad C2
Rosca del agujero de drenaje
3/8-18 NPT
Safe load at 120° load angle
50.7 kN
Safe load at 150° load angle
46.3 kN
Safe load at 180° load angle
55.6 kN
Safe load at 90° load angle
81.4 kN
Sistema de unidades
Pulgada
Tapa lateral
Opcional
Thread for grease fitting in cap
1/4-18 NPT
Tipo de agujero para tornillos de fijación
Fundición
Tipo de rodamiento
Rodamiento de rodillos a rótula
Tipo de sello del soporte para rodamientos
Laberinto
Tipo de soporte
Soporte de pie
Tolerance class of bearing seat
G7
Valor límite
0.24
Velocidad de referencia
3 400 r/min
Velocidad límite
4 500 r/min
