Altura
121.841 mm
Altura de la posición del tapón de drenaje
14.288 mm
Altura del centro (soporte de pie)
63.5 mm
Altura del centro del asiento del rodamiento
63.5 mm
Altura del pie
23.813 mm
Ancho
89.694 mm
Ancho del agujero del tornillo de fijación
15.875 mm
Ancho del asiento del rodamiento
29.794 mm
Ancho del pie del soporte
60.325 mm
Ancho total
89.694 mm
Anillo estabilizador
SR-10-0
Aro de fijación
Con
Boquilla engrasadora
Con
Cantidad de agujeros para tornillos de fijación
2.0
Cantidad de pernos de tapa
2.0
Capacidad de carga dinámica
107 kN
Capacidad de carga dinámica básica
107 kN
Capacidad de carga estática
108 kN
Capacidad de carga estática básica
108 kN
Carga límite de fatiga
12 kN
Carga segura a ángulo de carga de 60°
28.9 kN
Carga segura, axial
8.1 kN
Clase de rendimiento SKF
SKF Explorer
Configuración del rodamiento
En manguito de fijación
Configuración del soporte
Dos piezas
Código UNSPSC
31171511.0
Código eClass
23-05-16-01
Desplazamiento de rodamiento de fijación
3.572 mm
Disposición de montaje
Eje pasante/extremo del eje

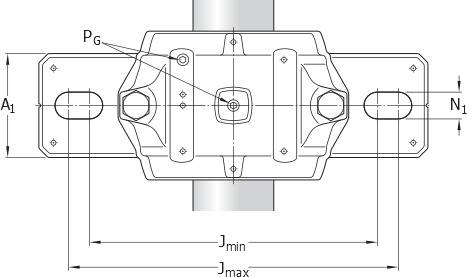

Distancia del centro entre los agujeros para tornillos
171.45 mm
Distancia del tapón de drenaje desde el centro
30.163 mm
Distancia entre los tornillos de fijación
min. min.165.1 mm
Diámetro del agujero (rodamiento)
50 mm
Diámetro del asiento del rodamiento
90 mm
DIÁMETRO DEL EJE
42.863 mm
Diámetro recomendado de los tornillos de fijación
12.7 mm
Factor de cálculo
2.8
Grado SAE de perno de tapa
5.0
Initial grease fill, 20%
49.9 g
Llenado inicial de grasa, 40%
81.6 g
Longitud
209.55 mm
Material del soporte
Fundición
Material, soporte
Fundición
Nivel de aceite
27.781 mm
Number of required locating rings
1.0
Orificio de relubricación
Con
Par de apriete recomendado para pernos de tapa
61 N·m
Perno de tapa
7/16-14 UNC x 2-1/2
Peso neto del producto
6.19 kg
Pintura, protección contra la corrosión
Pintura - Según ISO 12944-2, categoría de corrosividad C2
Rosca del agujero de drenaje
1/8-27 NPT
Safe load at 120° load angle
11.1 kN
Safe load at 150° load angle
9.79 kN
Safe load at 180° load angle
12.5 kN
Safe load at 90° load angle
17.3 kN
Sistema de unidades
Pulgada
Tapa lateral
Opcional
Thread for grease fitting in cap
1/8-27 NPT
Tipo de agujero para tornillos de fijación
Fundición
Tipo de rodamiento
Rodamiento de rodillos a rótula
Tipo de sello del soporte para rodamientos
Laberinto
Tipo de soporte
Soporte de pie
Tolerance class of bearing seat
G7
Valor límite
0.24
Velocidad de referencia
7 000 r/min
Velocidad límite
9 500 r/min
