Altura
222.25 mm
Altura de la posición del tapón de drenaje
30.163 mm
Altura del centro (soporte de pie)
114.3 mm
Altura del centro del asiento del rodamiento
114.3 mm
Altura del pie
44.45 mm
Ancho
171.45 mm
Ancho del agujero del tornillo de fijación
25.4 mm
Ancho del asiento del rodamiento
69.799 mm
Ancho del pie del soporte
111.125 mm
Ancho total
171.45 mm
Anillo estabilizador
SR-20-17
Aro de fijación
Con
Boquilla engrasadora
Con
Cantidad de agujeros para tornillos de fijación
2.0
Cantidad de pernos de tapa
2.0
Capacidad de carga dinámica
577 kN
Capacidad de carga dinámica básica
577 kN
Capacidad de carga estática
620 kN
Capacidad de carga estática básica
620 kN
Carga límite de fatiga
61 kN
Carga segura a ángulo de carga de 60°
94.3 kN
Carga segura, axial
24.9 kN
Clase de rendimiento SKF
SKF Explorer
Configuración del rodamiento
Con agujero cilíndrico
Configuración del soporte
Dos piezas
Código UNSPSC
31171511.0
Código eClass
23-05-16-01
Desplazamiento de rodamiento de fijación
4.763 mm
Disposición de montaje
Eje pasante/extremo del eje

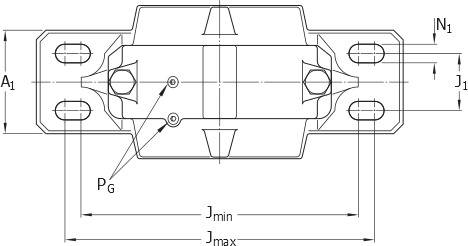

Distancia del centro entre los agujeros para tornillos
314.325 mm
Distancia del tapón de drenaje desde el centro
66.675 mm
Distancia entre los tornillos de fijación
min. min.333.375 mm
Diámetro del agujero (rodamiento)
85 mm
Diámetro del asiento del rodamiento
180 mm
DIÁMETRO DEL EJE
85 mm
Diámetro recomendado de los tornillos de fijación
22.225 mm
Factor de cálculo
2.0
Grado SAE de perno de tapa
8.0
Initial grease fill, 20%
340 g
Llenado inicial de grasa, 40%
526 g
Longitud
387.35 mm
Material del soporte
Fundición
Material, soporte
Fundición
Nivel de aceite
44.45 mm
Number of required locating rings
1.0
Orificio de relubricación
Con
Par de apriete recomendado para pernos de tapa
515 N·m
Perno de tapa
3/4-10 UNC x 4-1/2
Peso neto del producto
32 kg
Pintura, protección contra la corrosión
Pintura - Según ISO 12944-2, categoría de corrosividad C2
Rosca del agujero de drenaje
3/8-18 NPT
Safe load at 120° load angle
35.6 kN
Safe load at 150° load angle
32 kN
Safe load at 180° load angle
38.3 kN
Safe load at 90° load angle
56.5 kN
Sistema de unidades
Pulgada
Tapa lateral
Opcional
Thread for grease fitting in cap
1/8-27 NPT
Tipo de agujero para tornillos de fijación
Fundición
Tipo de rodamiento
Rodamiento de rodillos a rótula
Tipo de sello del soporte para rodamientos
Laberinto
Tipo de soporte
Soporte de pie
Tolerance class of bearing seat
G7
Valor límite
0.33
Velocidad de referencia
2 800 r/min
Velocidad límite
3 800 r/min
