Altura
187.325 mm
Altura de la posición del tapón de drenaje
22.225 mm
Altura del centro (soporte de pie)
95.25 mm
Altura del centro del asiento del rodamiento
95.25 mm
Altura del pie
33.338 mm
Ancho
136.525 mm
Ancho del agujero del tornillo de fijación
22.225 mm
Ancho del asiento del rodamiento
60.808 mm
Ancho del pie del soporte
88.9 mm
Ancho total
136.525 mm
Anillo estabilizador
SR-17-14
Aro de fijación
Con
Boquilla engrasadora
Con
Cantidad de agujeros para tornillos de fijación
2.0
Cantidad de pernos de tapa
2.0
Capacidad de carga dinámica
413 kN
Capacidad de carga dinámica básica
413 kN
Capacidad de carga estática
430 kN
Capacidad de carga estática básica
430 kN
Carga límite de fatiga
45 kN
Carga segura a ángulo de carga de 60°
92.5 kN
Carga segura, axial
24.6 kN
Clase de rendimiento SKF
SKF Explorer
Configuración del rodamiento
Con agujero cilíndrico
Configuración del soporte
Dos piezas
Código UNSPSC
31171511.0
Código eClass
23-05-16-01
Desplazamiento de rodamiento de fijación
4.763 mm
Disposición de montaje
Eje pasante/extremo del eje

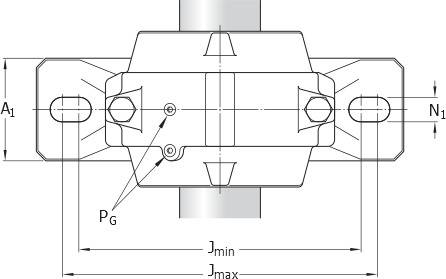

Distancia del centro entre los agujeros para tornillos
265.112 mm
Distancia del tapón de drenaje desde el centro
53.975 mm
Distancia entre los tornillos de fijación
min. min.279.4 mm

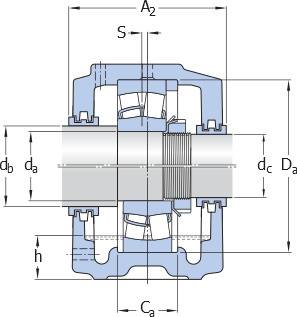

Diámetro del agujero (rodamiento)
70 mm
Diámetro del asiento del rodamiento
150 mm
DIÁMETRO DEL EJE
70 mm
Diámetro recomendado de los tornillos de fijación
19.05 mm
Factor de cálculo
2.0
Grado SAE de perno de tapa
8.0
Initial grease fill, 20%
186 g
Llenado inicial de grasa, 40%
295 g
Longitud
330.2 mm
Material del soporte
Fundición
Material, soporte
Fundición
Nivel de aceite
37.306 mm
Number of required locating rings
1.0
Orificio de relubricación
Con
Par de apriete recomendado para pernos de tapa
298 N·m
Perno de tapa
5/8-11 UNC x 3-1/4
Peso neto del producto
20.2 kg
Pintura, protección contra la corrosión
Pintura - Según ISO 12944-2, categoría de corrosividad C2
Rosca del agujero de drenaje
3/8-18 NPT
Safe load at 120° load angle
34.7 kN
Safe load at 150° load angle
30.7 kN
Safe load at 180° load angle
37.8 kN
Safe load at 90° load angle
55.6 kN
Sistema de unidades
Pulgada
Tapa lateral
Opcional
Thread for grease fitting in cap
1/8-27 NPT
Tipo de agujero para tornillos de fijación
Fundición
Tipo de rodamiento
Rodamiento de rodillos a rótula
Tipo de sello del soporte para rodamientos
Laberinto
Tipo de soporte
Soporte de pie
Tolerance class of bearing seat
G7
Valor límite
0.33
Velocidad de referencia
3 400 r/min
Velocidad límite
4 500 r/min
