Altura de la posición del tapón de drenaje
22.225 mm
Altura del centro (soporte de pie)
95.25 mm
Altura del pie
31.75 mm
Ancho del agujero del tornillo de fijación
22.225 mm
Ancho del asiento del rodamiento
45.796 mm
Ancho total
127 mm
Cantidad de agujeros para tornillos de fijación
2.0
Cantidad de pernos de tapa
2.0
Característica/posibilidad de lubricación del soporte
Grasa/aceite
Carga segura a ángulo de carga de 60°
84.5 kN
Carga segura, axial
22.6 kN
Configuración del soporte
Dos piezas
Código UNSPSC
31171519.0
Código eClass
23-05-17-01
Disposición de montaje
Eje pasante/extremo del eje

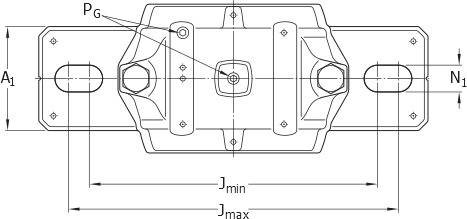

Distancia del centro entre los agujeros para tornillos
265.112 mm
Distancia del tapón de drenaje desde el centro
53.975 mm
Distancia entre los tornillos de fijación
min. min.250.825 mm
Diámetro de los tornillos de fijación
19.05 mm
Diámetro del asiento del rodamiento
150 mm
DIÁMETRO DEL EJE
100.013 mm
Grado SAE de perno de tapa
5.0
Initial grease fill, 20%
186 g
Llenado inicial de grasa, 40%
295 g
Material del soporte
Fundición
Material, soporte
Fundición
Par de apriete recomendado para pernos de tapa
149 N·m
Perno de tapa
5/8-11 UNC x 3-1/2
Peso neto del producto
12.6 kg
Rosca del agujero de drenaje
3/8-18 NPT
Safe load at 120° load angle
31.6 kN
Safe load at 150° load angle
28.5 kN
Safe load at 180° load angle
34.7 kN
Safe load at 90° load angle
50.7 kN
Tipo de sello del soporte para rodamientos
Laberinto
Tipo de soporte
Soporte de pie
Altura del centro
95.25 mm
Altura total
182.166 mm
Ancho del pie
88.9 mm
Ancho incluido el aro de fijación
9.728 mm
Clase de tolerancia del diámetro del asiento del rodamiento
G7
Diámetro recomendado para los tornillos de fijación
19.05 mm
Longitud total
330.2 mm
Protección contra la corrosión
Pintura - Según ISO 12944-2, categoría de corrosividad C2
Rosca de boquilla engrasadora en tapa
1/8-27 NPT
