Altura de la posición del tapón de drenaje
15.875 mm
Altura del centro (soporte de pie)
76.2 mm
Altura del pie
25.4 mm
Ancho del agujero del tornillo de fijación
19.05 mm
Ancho del asiento del rodamiento
39.014 mm
Ancho total
114.3 mm
Cantidad de agujeros para tornillos de fijación
2.0
Cantidad de pernos de tapa
2.0
Característica/posibilidad de lubricación del soporte
Grasa/aceite
Carga segura a ángulo de carga de 60°
50.3 kN
Carga segura, axial
12.4 kN
Configuración del soporte
Dos piezas
Código UNSPSC
31171519.0
Código eClass
23-05-17-01
Disposición de montaje
Eje pasante/extremo del eje

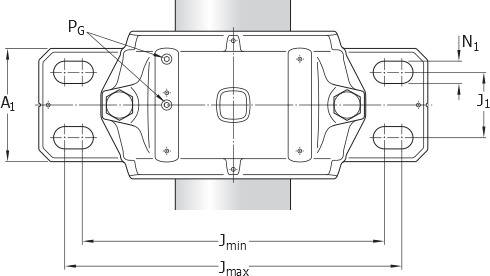

Distancia del centro entre los agujeros para tornillos
223.838 mm
Distancia del tapón de drenaje desde el centro
44.45 mm
Distancia entre los tornillos de fijación
min. min.206.375 mm
Diámetro de los tornillos de fijación
15.875 mm
Diámetro del asiento del rodamiento
120 mm
DIÁMETRO DEL EJE
77.788 mm
Grado SAE de perno de tapa
5.0
Initial grease fill, 20%
95.3 g
Llenado inicial de grasa, 40%
150 g
Material del soporte
Fundición
Material, soporte
Fundición
Par de apriete recomendado para pernos de tapa
81.3 N·m
Perno de tapa
1/2-13 UNC x 3
Peso neto del producto
7.44 kg
Rosca del agujero de drenaje
1/8-27 NPT
Safe load at 120° load angle
17.8 kN
Safe load at 150° load angle
16 kN
Safe load at 180° load angle
19.1 kN
Safe load at 90° load angle
30.2 kN
Tipo de sello del soporte para rodamientos
Laberinto
Tipo de soporte
Soporte de pie
Altura del centro
76.2 mm
Altura total
147.638 mm
Ancho del pie
79.375 mm
Ancho incluido el aro de fijación
7.925 mm
Clase de tolerancia del diámetro del asiento del rodamiento
G7
Diámetro recomendado para los tornillos de fijación
15.875 mm
Longitud total
279.4 mm
Protección contra la corrosión
Pintura - Según ISO 12944-2, categoría de corrosividad C2
Rosca de boquilla engrasadora en tapa
1/8-27 NPT
