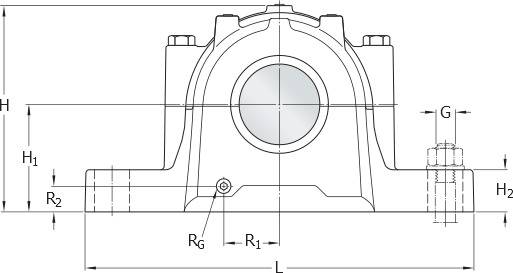

Altura
287.338 mm
Altura de la posición del tapón de drenaje
36.513 mm
Altura del centro (soporte de pie)
152.4 mm
Altura del centro del asiento del rodamiento
152.4 mm
Altura del pie
60.325 mm
Ancho
206.375 mm
Ancho del agujero del tornillo de fijación
25.4 mm
Ancho del asiento del rodamiento
89.789 mm
Ancho del pie del soporte
133.35 mm
Ancho total
206.375 mm
Anillo estabilizador
SR-1622
Aro de fijación
Con
Boquilla engrasadora
Con
Cantidad de agujeros para tornillos de fijación
4.0
Cantidad de pernos de tapa
2.0
Capacidad de carga dinámica
163 kN
Capacidad de carga dinámica básica
163 kN
Capacidad de carga estática
72 kN
Capacidad de carga estática básica
72 kN
Carga límite de fatiga
2.75 kN
Carga segura a ángulo de carga de 60°
189 kN
Carga segura, axial
54.9 kN
Configuración del rodamiento
En manguito de fijación
Configuración del soporte
Dos piezas
Código UNSPSC
31171511.0
Código eClass
23-05-16-01
Desplazamiento de rodamiento de fijación
0 mm
Disposición de montaje
Eje pasante/extremo del eje
Distancia del centro entre los agujeros de los tornillos (sentido axial)
82.55 mm
Distancia del centro entre los agujeros para tornillos
388.938 mm
Distancia del tapón de drenaje desde el centro
79.375 mm

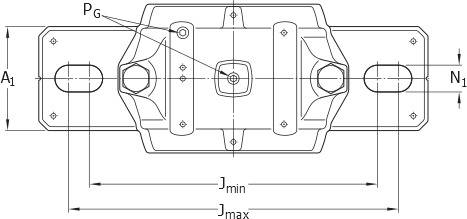

Distancia entre los tornillos de fijación
min. min.371.475 mm
Distancia entre los tornillos de fijación, axial
82.55 mm
Diámetro del agujero (rodamiento)
110 mm
Diámetro del asiento del rodamiento
240 mm
DIÁMETRO DEL EJE
100.013 mm
Diámetro recomendado de los tornillos de fijación
22.225 mm
Factor de cálculo
2.9
Grado SAE de perno de tapa
8.0
Initial grease fill, 20%
671 g
Llenado inicial de grasa, 40%
1 116 g
Longitud
466.725 mm
Material del soporte
Fundición
Material, soporte
Fundición
Nivel de aceite
63.5 mm
Number of required locating rings
2.0
Orificio de relubricación
Con
Par de apriete recomendado para pernos de tapa
1 220 N·m
Perno de tapa
1-8 UNC x 5-1/2
Peso neto del producto
62.8 kg
Pintura, protección contra la corrosión
Pintura - Según ISO 12944-2, categoría de corrosividad C2
Rosca del agujero de drenaje
1/2-14 NPT
Safe load at 120° load angle
73.8 kN
Safe load at 150° load angle
68.1 kN
Safe load at 180° load angle
84.5 kN
Safe load at 90° load angle
113 kN
Sistema de unidades
Pulgada
Tapa lateral
Opcional
Thread for grease fitting in cap
1/4-18 NPT
Tipo de agujero para tornillos de fijación
Fundición
Tipo de rodamiento
Rodamiento de bolas a rótula

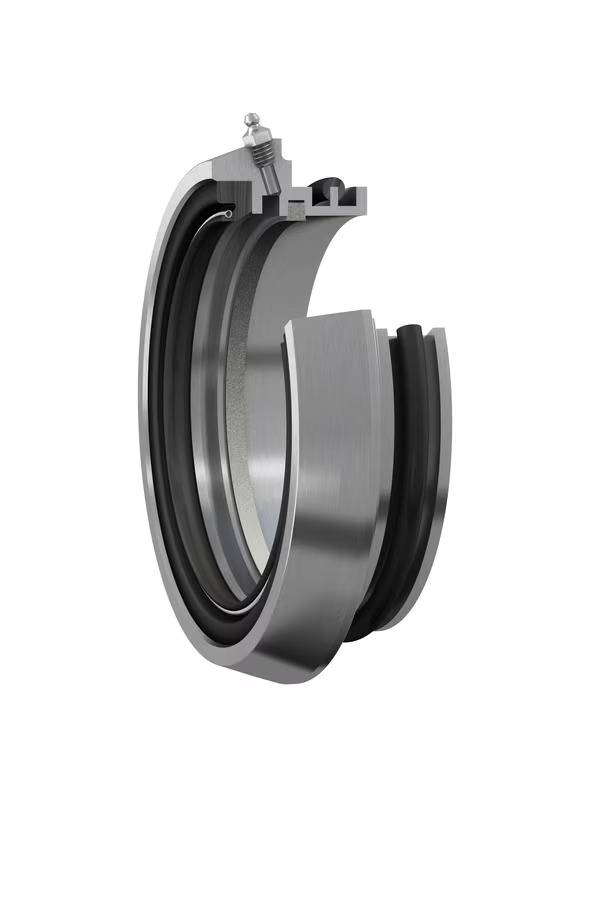

Tipo de sello del soporte para rodamientos
Laberinto

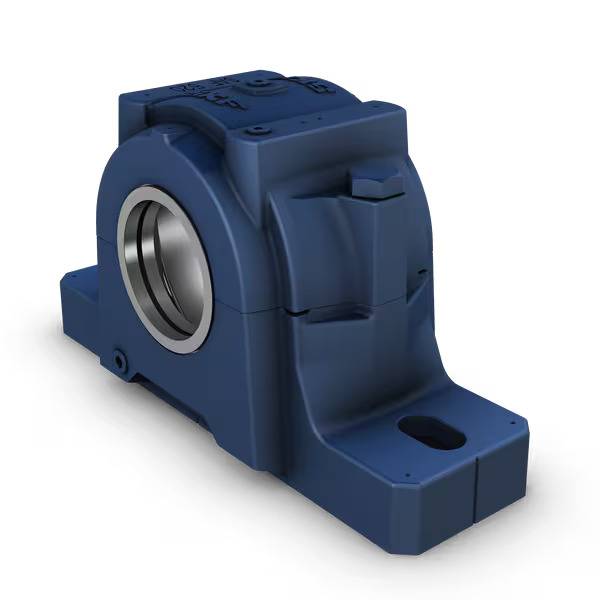

Tipo de soporte
Soporte de pie
Tolerance class of bearing seat
G7
Valor límite
0.22
Velocidad de referencia
5 300 r/min
Velocidad límite
3 600 r/min
