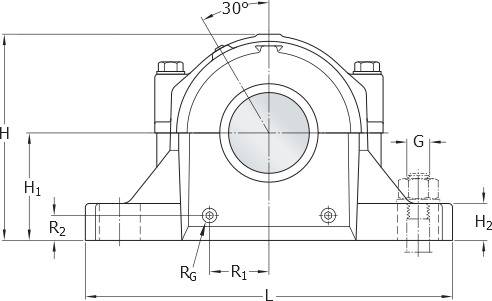

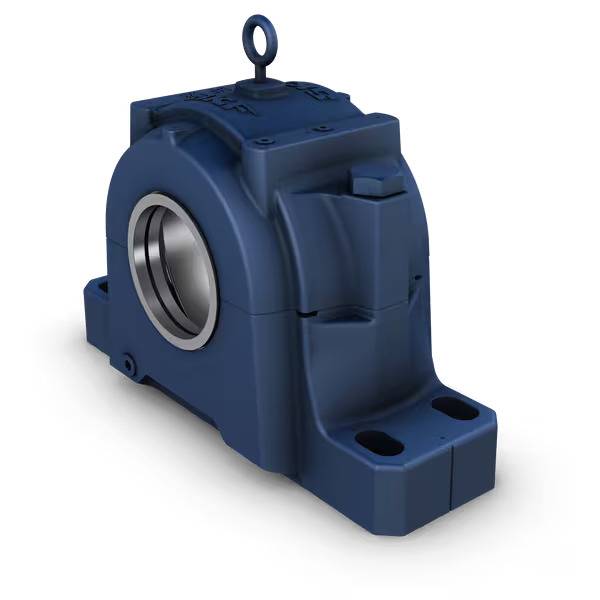

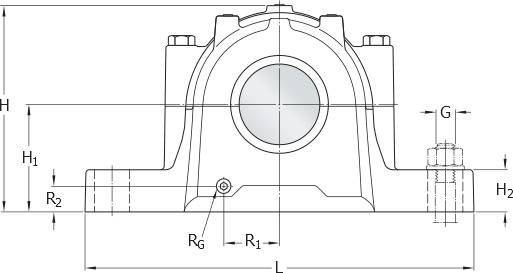

Altura
192.088 mm
Altura de la posición del tapón de drenaje
27.94 mm
Altura del centro (soporte de pie)
101.6 mm
Altura del centro del asiento del rodamiento
101.6 mm
Altura del pie
41.275 mm
Ancho
149.225 mm
Ancho del agujero del tornillo de fijación
22.225 mm
Ancho del asiento del rodamiento
64.795 mm
Ancho del pie del soporte
98.425 mm
Ancho total
149.225 mm
Anillo estabilizador
SR-1615
Aro de fijación
Con
Boquilla engrasadora
Con
Cantidad de agujeros para tornillos de fijación
2.0
Cantidad de pernos de tapa
2.0
Capacidad de carga dinámica
79.3 kN
Capacidad de carga dinámica básica
79.3 kN
Capacidad de carga estática
30 kN
Capacidad de carga estática básica
30 kN
Carga límite de fatiga
1.43 kN
Carga segura a ángulo de carga de 60°
121 kN
Carga segura, axial
32.4 kN
Configuración del rodamiento
En manguito de fijación
Configuración del soporte
Dos piezas
Código UNSPSC
31171511.0
Código eClass
23-05-16-01
Desplazamiento de rodamiento de fijación
0 mm
Disposición de montaje
Eje pasante/extremo del eje

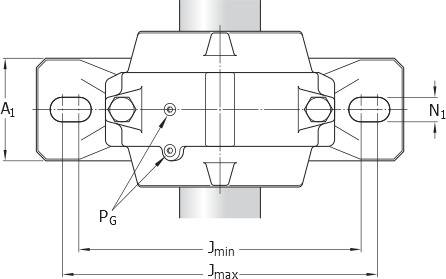

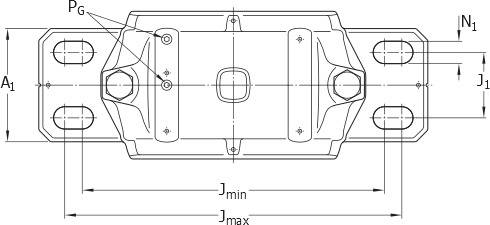

Distancia del centro entre los agujeros para tornillos
279.4 mm
Distancia del tapón de drenaje desde el centro
60.325 mm
Distancia entre los tornillos de fijación
min. min.263.525 mm
Diámetro del agujero (rodamiento)
75 mm
Diámetro del asiento del rodamiento
160 mm
DIÁMETRO DEL EJE
61.913 mm
Diámetro recomendado de los tornillos de fijación
19.05 mm
Factor de cálculo
2.9
Grado SAE de perno de tapa
8.0
Initial grease fill, 20%
245 g
Llenado inicial de grasa, 40%
386 g
Longitud
349.25 mm
Material del soporte
Fundición
Material, soporte
Fundición
Nivel de aceite
42.863 mm
Number of required locating rings
2.0
Orificio de relubricación
Con
Par de apriete recomendado para pernos de tapa
298 N·m
Perno de tapa
5/8-11 UNC x 3-1/2
Peso neto del producto
21.5 kg
Pintura, protección contra la corrosión
Pintura - Según ISO 12944-2, categoría de corrosividad C2
Rosca del agujero de drenaje
3/8-18 NPT
Safe load at 120° load angle
45.4 kN
Safe load at 150° load angle
40.5 kN
Safe load at 180° load angle
49.8 kN
Safe load at 90° load angle
72.5 kN
Sistema de unidades
Pulgada
Tapa lateral
Opcional
Thread for grease fitting in cap
1/8-27 NPT
Tipo de agujero para tornillos de fijación
Fundición

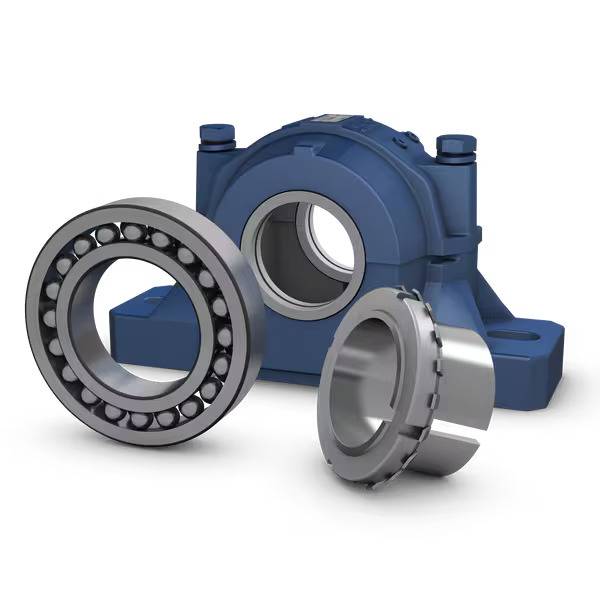

Tipo de rodamiento
Rodamiento de bolas a rótula

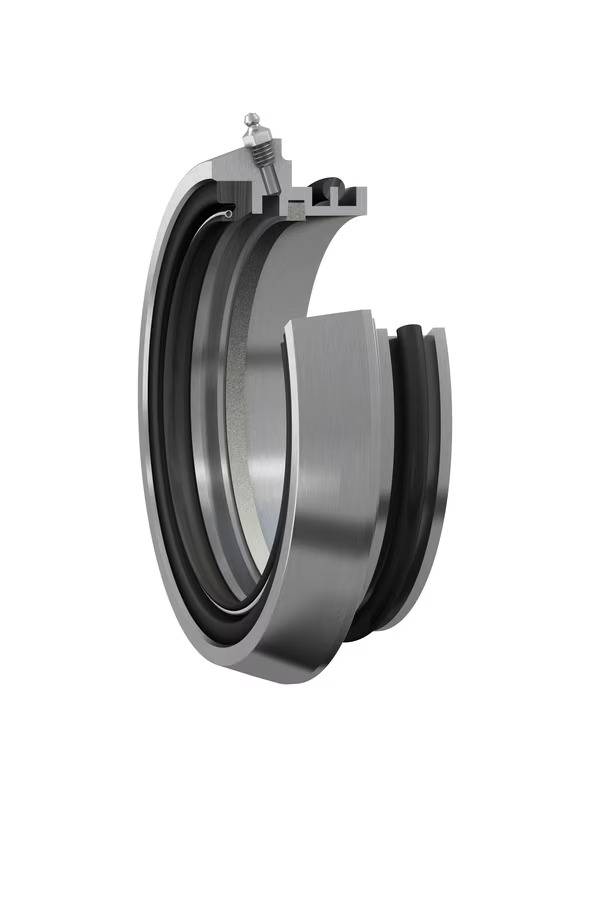

Tipo de sello del soporte para rodamientos
Laberinto
Tipo de soporte
Soporte de pie
Tolerance class of bearing seat
G7
Valor límite
0.22
Velocidad de referencia
8 000 r/min
Velocidad límite
5 600 r/min
