Altura
167.481 mm
Altura de la posición del tapón de drenaje
21.431 mm
Altura del centro (soporte de pie)
88.9 mm
Altura del centro del asiento del rodamiento
88.9 mm
Altura del pie
31.75 mm
Ancho
134.938 mm
Ancho del agujero del tornillo de fijación
22.225 mm
Ancho del asiento del rodamiento
57.785 mm
Ancho del pie del soporte
88.9 mm
Ancho total
134.938 mm
Anillo estabilizador
SR-1613
Aro de fijación
Con
Boquilla engrasadora
Con
Cantidad de agujeros para tornillos de fijación
2.0
Cantidad de pernos de tapa
2.0
Capacidad de carga dinámica
65 kN
Capacidad de carga dinámica básica
65 kN
Capacidad de carga estática
25.5 kN
Capacidad de carga estática básica
25.5 kN
Carga límite de fatiga
1.25 kN
Carga segura a ángulo de carga de 60°
83.2 kN
Carga segura, axial
20.5 kN
Configuración del rodamiento
En manguito de fijación
Configuración del soporte
Dos piezas
Código UNSPSC
31171511.0
Código eClass
23-05-16-01
Desplazamiento de rodamiento de fijación
0 mm
Disposición de montaje
Eje pasante/extremo del eje

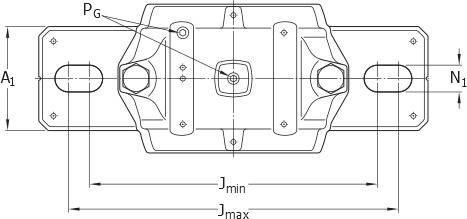

Distancia del centro entre los agujeros para tornillos
261.938 mm
Distancia del tapón de drenaje desde el centro
53.181 mm
Distancia entre los tornillos de fijación
min. min.244.475 mm
Diámetro del agujero (rodamiento)
65 mm
Diámetro del asiento del rodamiento
140 mm
DIÁMETRO DEL EJE
55.563 mm
Diámetro recomendado de los tornillos de fijación
19.05 mm
Factor de cálculo
2.9
Grado SAE de perno de tapa
8.0
Initial grease fill, 20%
150 g
Llenado inicial de grasa, 40%
240 g
Longitud
330.2 mm
Material del soporte
Fundición
Material, soporte
Fundición
Nivel de aceite
36.513 mm
Number of required locating rings
2.0
Orificio de relubricación
Con
Par de apriete recomendado para pernos de tapa
298 N·m
Perno de tapa
5/8-11 UNC x 3-1/2
Peso neto del producto
17.1 kg
Pintura, protección contra la corrosión
Pintura - Según ISO 12944-2, categoría de corrosividad C2
Rosca del agujero de drenaje
3/8-18 NPT
Safe load at 120° load angle
30.2 kN
Safe load at 150° load angle
26.7 kN
Safe load at 180° load angle
31.6 kN
Safe load at 90° load angle
49.8 kN
Sistema de unidades
Pulgada
Tapa lateral
Opcional
Thread for grease fitting in cap
1/8-27 NPT
Tipo de agujero para tornillos de fijación
Fundición
Tipo de rodamiento
Rodamiento de bolas a rótula
Tipo de sello del soporte para rodamientos
Laberinto
Tipo de soporte
Soporte de pie
Tolerance class of bearing seat
G7
Valor límite
0.22
Velocidad de referencia
8 500 r/min
Velocidad límite
6 000 r/min
