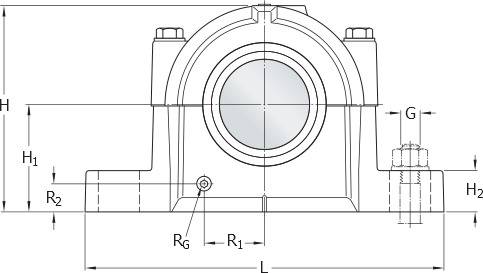

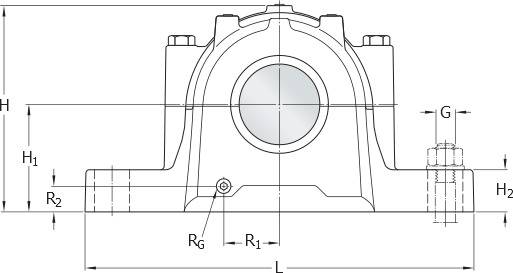

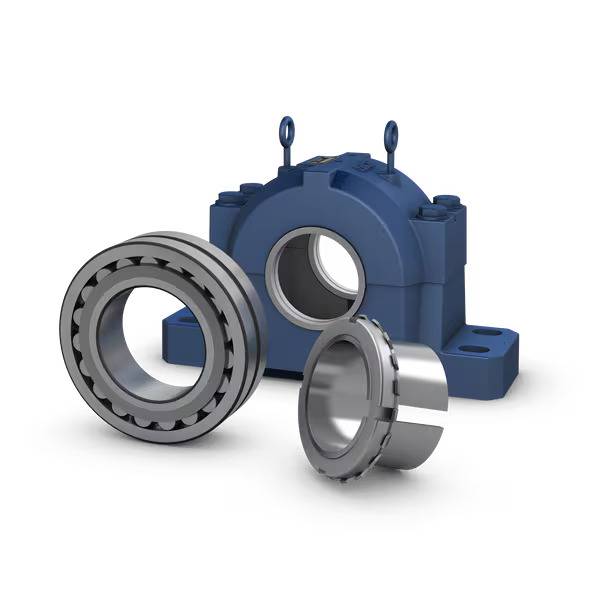

Altura
112.713 mm
Altura de la posición del tapón de drenaje
12.7 mm
Altura del centro (soporte de pie)
57.15 mm
Altura del centro del asiento del rodamiento
57.15 mm
Altura del pie
20.638 mm
Ancho
88.9 mm
Ancho del agujero del tornillo de fijación
15.875 mm
Ancho del asiento del rodamiento
28.804 mm
Ancho del pie del soporte
60.325 mm
Ancho total
88.9 mm
Anillo estabilizador
SR-9-0
Aro de fijación
Con
Boquilla engrasadora
Con
Cantidad de agujeros para tornillos de fijación
2.0
Cantidad de pernos de tapa
2.0
Capacidad de carga dinámica
22.9 kN
Capacidad de carga dinámica básica
22.9 kN
Capacidad de carga estática
7.8 kN
Capacidad de carga estática básica
7.8 kN
Carga límite de fatiga
0.4 kN
Carga segura a ángulo de carga de 60°
20.9 kN
Carga segura, axial
5.2 kN
Configuración del rodamiento
En manguito de fijación
Configuración del soporte
Dos piezas
Código UNSPSC
31171511.0
Código eClass
23-05-16-01
Desplazamiento de rodamiento de fijación
4.763 mm
Disposición de montaje
Eje pasante/extremo del eje

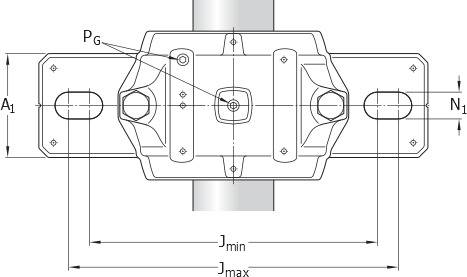

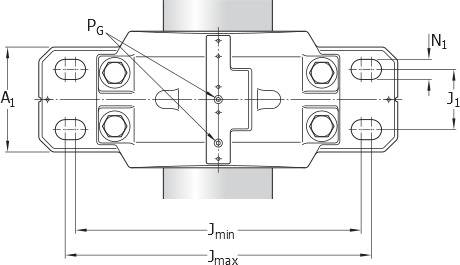

Distancia del centro entre los agujeros para tornillos
168.275 mm
Distancia del tapón de drenaje desde el centro
28.575 mm
Distancia entre los tornillos de fijación
min. min.158.75 mm
Diámetro del agujero (rodamiento)
45 mm
Diámetro del asiento del rodamiento
85 mm
DIÁMETRO DEL EJE
36.513 mm
Diámetro recomendado de los tornillos de fijación
12.7 mm
Factor de cálculo
3.0
Grado SAE de perno de tapa
5.0
Initial grease fill, 20%
40.8 g
Llenado inicial de grasa, 40%
68 g
Longitud
209.55 mm
Material del soporte
Fundición
Material, soporte
Fundición
Nivel de aceite
25.4 mm
Number of required locating rings
1.0
Orificio de relubricación
Con
Par de apriete recomendado para pernos de tapa
61 N·m
Perno de tapa
7/16-14 UNC x 2-1/2
Peso neto del producto
5.17 kg
Pintura, protección contra la corrosión
Pintura - Según ISO 12944-2, categoría de corrosividad C2
Rosca del agujero de drenaje
1/8-27 NPT
Safe load at 120° load angle
7.56 kN
Safe load at 150° load angle
6.67 kN
Safe load at 180° load angle
8.01 kN
Safe load at 90° load angle
12.5 kN
Sistema de unidades
Pulgada
Tapa lateral
Opcional
Thread for grease fitting in cap
1/8-27 NPT
Tipo de agujero para tornillos de fijación
Fundición

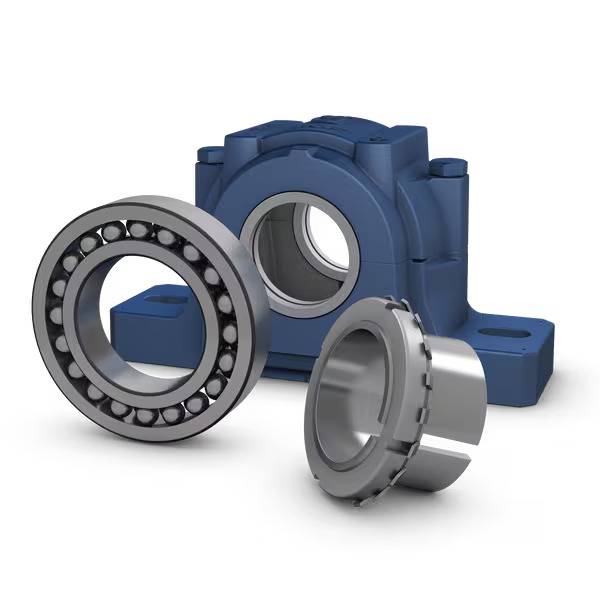

Tipo de rodamiento
Rodamiento de bolas a rótula

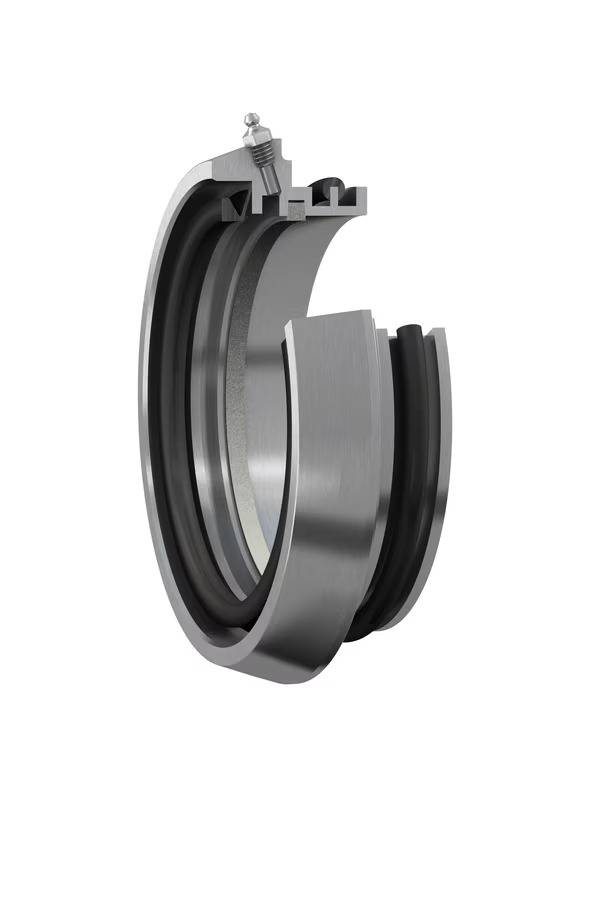

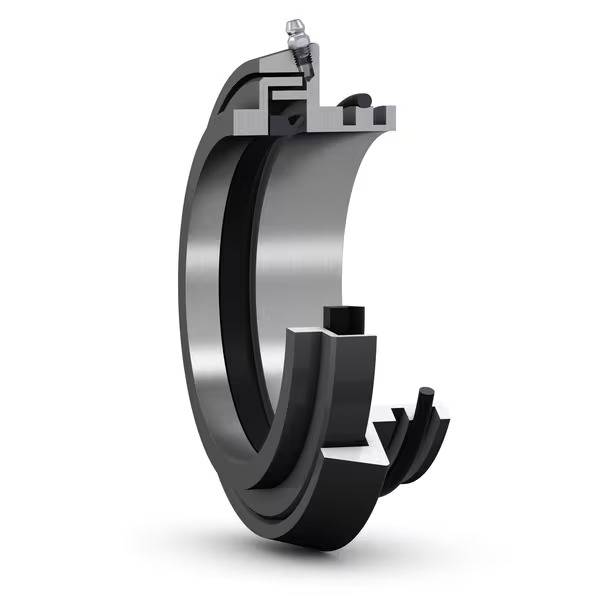

Tipo de sello del soporte para rodamientos
Laberinto
Tipo de soporte
Soporte de pie
Tolerance class of bearing seat
G7
Valor límite
0.21
Velocidad de referencia
17 000 r/min
Velocidad límite
11 000 r/min
