Altura
230.981 mm
Altura de la posición del tapón de drenaje
28.575 mm
Altura del centro (soporte de pie)
120.65 mm
Altura del centro del asiento del rodamiento
120.65 mm
Altura del pie
50.8 mm
Ancho
174.625 mm
Ancho del agujero del tornillo de fijación
22.225 mm
Ancho del asiento del rodamiento
73.787 mm
Ancho del pie del soporte
111.125 mm
Ancho total
174.625 mm
Anillo estabilizador
SR-1618
Aro de fijación
Con
Boquilla engrasadora
Con
Cantidad de agujeros para tornillos de fijación
4.0
Cantidad de pernos de tapa
2.0
Capacidad de carga dinámica
117 kN
Capacidad de carga dinámica básica
117 kN
Capacidad de carga estática
44 kN
Capacidad de carga estática básica
44 kN
Carga límite de fatiga
1.93 kN
Carga segura a ángulo de carga de 60°
128 kN
Carga segura, axial
35.3 kN
Configuración del rodamiento
Con agujero cilíndrico
Configuración del soporte
Dos piezas
Código UNSPSC
31171511.0
Código eClass
23-05-16-01
Desplazamiento de rodamiento de fijación
4.763 mm
Disposición de montaje
Eje pasante/extremo del eje
Distancia del centro entre los agujeros de los tornillos (sentido axial)
57.15 mm
Distancia del centro entre los agujeros para tornillos
323.85 mm
Distancia del tapón de drenaje desde el centro
73.025 mm

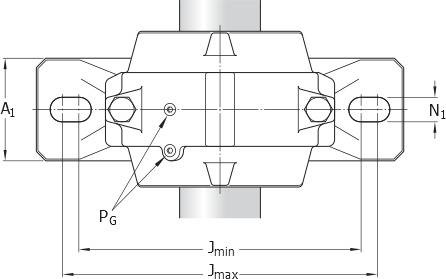

Distancia entre los tornillos de fijación
min. min.342.9 mm
Distancia entre los tornillos de fijación, axial
57.15 mm
Diámetro del agujero (rodamiento)
90 mm
Diámetro del asiento del rodamiento
190 mm
DIÁMETRO DEL EJE
90 mm
Diámetro recomendado de los tornillos de fijación
19.05 mm
Factor de cálculo
2.9
Grado SAE de perno de tapa
8.0
Initial grease fill, 20%
467 g
Llenado inicial de grasa, 40%
699 g
Longitud
393.7 mm
Material del soporte
Fundición
Material, soporte
Fundición
Nivel de aceite
47.625 mm
Number of required locating rings
2.0
Orificio de relubricación
Con
Par de apriete recomendado para pernos de tapa
515 N·m
Perno de tapa
3/4-10 UNC x 4-3/4
Peso neto del producto
39.2 kg
Pintura, protección contra la corrosión
Pintura - Según ISO 12944-2, categoría de corrosividad C2
Rosca del agujero de drenaje
3/8-18 NPT
Safe load at 120° load angle
48.9 kN
Safe load at 150° load angle
44.5 kN
Safe load at 180° load angle
54.3 kN
Safe load at 90° load angle
77 kN
Sistema de unidades
Pulgada
Tapa lateral
Opcional
Thread for grease fitting in cap
1/4-18 NPT
Tipo de agujero para tornillos de fijación
Fundición
Tipo de rodamiento
Rodamiento de bolas a rótula
Tipo de sello del soporte para rodamientos
Laberinto
Tipo de soporte
Soporte de pie
Tolerance class of bearing seat
G7
Valor límite
0.22
Velocidad de referencia
6 700 r/min
Velocidad límite
4 500 r/min
