Altura
161.925 mm
Altura de la posición del tapón de drenaje
19.05 mm
Altura del centro (soporte de pie)
82.55 mm
Altura del centro del asiento del rodamiento
82.55 mm
Altura del pie
30.163 mm
Ancho
133.35 mm
Ancho del agujero del tornillo de fijación
19.05 mm
Ancho del asiento del rodamiento
55.804 mm
Ancho del pie del soporte
79.375 mm
Ancho total
133.35 mm
Anillo estabilizador
SR-1612
Aro de fijación
Con
Boquilla engrasadora
Con
Cantidad de agujeros para tornillos de fijación
2.0
Cantidad de pernos de tapa
2.0
Capacidad de carga dinámica
58.5 kN
Capacidad de carga dinámica básica
58.5 kN
Capacidad de carga estática
22 kN
Capacidad de carga estática básica
22 kN
Carga límite de fatiga
1.12 kN
Carga segura a ángulo de carga de 60°
49.4 kN
Carga segura, axial
13 kN
Configuración del rodamiento
Con agujero cilíndrico
Configuración del soporte
Dos piezas
Código UNSPSC
31171511.0
Código eClass
23-05-16-01
Desplazamiento de rodamiento de fijación
4.763 mm
Disposición de montaje
Eje pasante/extremo del eje

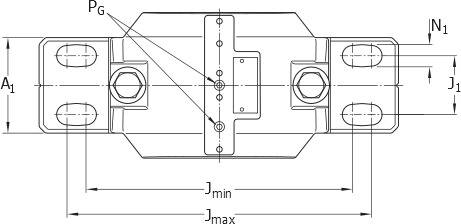

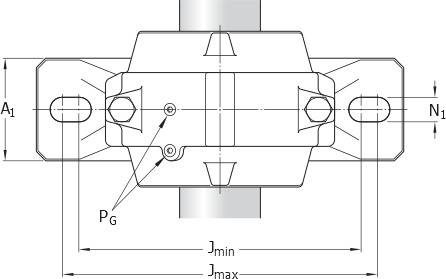

Distancia del centro entre los agujeros para tornillos
231.775 mm
Distancia del tapón de drenaje desde el centro
49.213 mm
Distancia entre los tornillos de fijación
min. min.244.475 mm
Diámetro del agujero (rodamiento)
60 mm
Diámetro del asiento del rodamiento
130 mm
DIÁMETRO DEL EJE
60 mm
Diámetro recomendado de los tornillos de fijación
15.875 mm
Factor de cálculo
2.9
Grado SAE de perno de tapa
8.0
Initial grease fill, 20%
150 g
Llenado inicial de grasa, 40%
240 g
Longitud
285.75 mm
Material del soporte
Fundición
Material, soporte
Fundición
Nivel de aceite
33.338 mm
Number of required locating rings
2.0
Orificio de relubricación
Con
Par de apriete recomendado para pernos de tapa
144 N·m
Perno de tapa
1/2-13 UNC x 3
Peso neto del producto
13.1 kg
Pintura, protección contra la corrosión
Pintura - Según ISO 12944-2, categoría de corrosividad C2
Rosca del agujero de drenaje
1/8-27 NPT
Safe load at 120° load angle
18.2 kN
Safe load at 150° load angle
16.5 kN
Safe load at 180° load angle
20 kN
Safe load at 90° load angle
29.8 kN
Sistema de unidades
Pulgada
Tapa lateral
Opcional
Thread for grease fitting in cap
1/8-27 NPT
Tipo de agujero para tornillos de fijación
Fundición
Tipo de rodamiento
Rodamiento de bolas a rótula
Tipo de sello del soporte para rodamientos
Laberinto
Tipo de soporte
Soporte de pie
Tolerance class of bearing seat
G7
Valor límite
0.22
Velocidad de referencia
9 000 r/min
Velocidad límite
6 300 r/min
