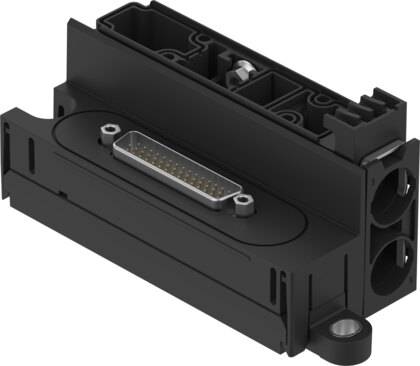

Alimentación eléctrica, distribución de conexiones
00991171
Alimentación eléctrica, función
Sistema electrónico/sensores y carga entrante
Alimentación eléctrica, número de contactos/hilos
4
Alimentación eléctrica, técnica de conexión
M8x1, codificación A según EN 61076-2-104
Alimentación eléctrica, tipo de conexión
Zócalo
Alimentación máxima de corriente
2x 4 A (es necesario un fusible externo)
Altura nominal de utilización
<= 2000 m NHN
Cantidad máxima de bobinas
128
Categoría de sobretensión
II
Certificación
RCM
Circuito protector inductivo
Integrada
Clase de resistencia a la corrosión CRC
2 - riesgo de corrosión moderado
Compatible con
Terminal de válvulas VTUX-A-S
Conexión neumática 1
para cartucho de 15 mm
Conexión neumática 5
para cartucho de 15 mm
Conformidad PWIS
VDMA24364-B1/B2-L
Consumo de potencia a 24VDC
0.65 W
Consumo propio con tensión nominal de funcionamiento para electrónica/sensores
Típico 27 mA
Consumo propio de corriente con tensión de funcionamiento nominal, carga
Típico 13 mA
Control eléctrico
Interfaz AP
Derivación de tensión, distribución de conexiones
00991872
Derivación de tensión, función
Sistema electrónico/sensores y carga saliente
Derivación de tensión, número de contactos/hilos
4
Derivación de tensión, tipo de conexión
Zócalo
Diagnosis mediante LED
Diagnosis por módulo
Diagnosis por comunicación interna
Subtensión en la alimentación de carga PL
Subtensión en la alimentación de la lógica PS
Dimensiones: ancho x largo x alto
45,6 mm x 117,4 mm x 53,9 mm
Estructura del terminal de válvulas
Tamaños de válvulas combinables
Fluctuaciones de tensión admisibles de carga
± 10 %
Fluctuaciones de tensión admisibles para electrónica/sensores
± 25 %
Grado de ensuciamiento
2
Grado de protección
IP65
Humedad relativa del aire
5 - 95 %
Interfaz de comunicación, apantallamiento
sí
Interfaz de comunicación, distribución de conexiones
00995937
Interfaz de comunicación, funcionamiento
Comunicación del sistema XF10 IN/XF20 OUT
Interfaz de comunicación, número de contactos/hilos
4
Interfaz de comunicación, protocolo
AP
Interfaz de comunicación, técnica de conexión
M8x1, codificación D según EN 61076-2-114
Interfaz de comunicación, tipo de conexión
2 zócalos
Longitud máx. del cable
50 m
Marcado CE (véase la declaración de conformidad)
Según Directiva de máquinas CEM de la UE
Según la Directiva RoHS de la UE
Marcado UKCA (véase la declaración de conformidad)
Según la normativa del Reino Unido sobre CEM
Según la normativa RoHS del Reino Unido
Material de la abrazadera
Acero inoxidable de alta aleación
Material de la lámina
Poliéster
Material de la placa base
Reforzado con PA
Material de la tapa
Reforzado con PA
Material de las juntas
NBR
Material de las tuercas
Acero inoxidable de alta aleación
Material del casquillo
Acero inoxidable de alta aleación
Máx. altura de montaje
3500 m
Nota sobre el grado de protección
Conexiones no utilizadas cerradas
Nota sobre el material
Conformidad con la Directiva RoHS
Nota sobre la tensión de funcionamiento
Unidades de alimentación SELV/PELV necesarias
Observar la caída de tensión
Par de apriete máx. para montaje mural
6 Nm
Parámetros de módulo
Configuración de supervisión de la tensión de alimentación de la carga PL
Comportamiento en estado de error
Peso del producto
150 g
Posición de la conexión
Lateral
Protección contra contacto directo e indirecto
PELV
SELV
Protección contra inversión de polaridad
sí
Protección por fusible (cortocircuito)
Fusible electrónico interno por canal
Protocolo
AP
Puenteo en cortes de red
10 ms
Resistencia a las vibraciones
Control para el transporte con grado de severidad 2 según FN 942017-4 y EN 60068-2-6
Resistencia a los golpes
Control de impactos con grado de severidad 2, según FN 942017-5 y EN 60068-2-27
Salida del cable
Recto
Separación de potencial salidas canal - comunicación interna
sí
Separación potencial entre las tensiones de alimentación del sistema electrónico/los sensores y la carga/las válvulas
sí
Símbolo KC
KC-CEM
Subtensión de la carga/válvulas (mensaje de diagnosis)
≤21.1 V
Tamaño
1
2
Temperatura ambiente
-5 °C ... 50 °C
Temperatura de almacenamiento
-20 °C ... 70 °C
Tensión nominal de funcionamiento DC carga
24 V
Tensión nominal de funcionamiento DC para electrónica/sensores
24 V
Tipo de fijación
Con taladro pasante para tornillo M5
Tipo de fijación de la placa base
Con taladro pasante
Transmisión de tensión, técnica de conexión
M8x1, codificación A según EN 61076-2-104
