Altura del centro (soporte de pie)
107.95 mm
Ancho del pie del soporte
114.3 mm
Ancho total
133.35 mm
Boquilla engrasadora
Con
Cantidad de agujeros para tornillos de fijación
4.0
Capacidad de carga dinámica básica
311 kN
Capacidad de carga estática básica
415 kN
Carga límite de fatiga
52.9 kN
Código UNSPSC
31171537.0
Código eClass
23-05-16-90

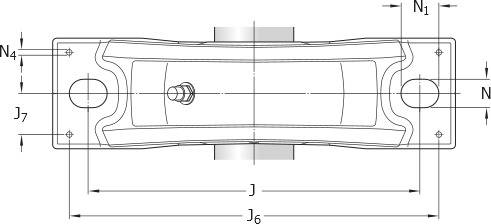

Distancia del centro entre los agujeros para tornillos
320.675 mm
Diámetro de los tornillos de fijación
0.75 in
DIÁMETRO DEL EJE
101.6 mm
Factor de cálculo
2.8
Lubricante
Grasa
Material, rodamiento
Acero para rodamientos
Material, soporte
Fundición
Orificio de relubricación
Con
Peso neto del producto
23.1 kg
Recubrimiento
Sin
Tipo de sello del soporte para rodamientos
Sello para servicio pesado
Tipo de soporte
Soporte de pie
Valor límite
0.24
Velocidad límite
700 r/min
Ancho del aro interior
116.681 mm
Tipo de agujero
Cilíndrico
Elemento de retención, aro interior
Tornillos de fijación
Longitud del agujero del tornillo de fijación
36.513 mm
Altura de la base al centro
107.95 mm
Altura del pie del soporte
61.913 mm
Altura del soporte
217.488 mm
Ancho del pie, ancho de la ranura
22.225 mm
Ancho del rodamiento, total
116.681 mm
Ancho total del soporte
114.3 mm
Cantidad de grasa para relubricación
17 g
Cantidad de tornillos de fijación
2.0
Distancia de los tornillos de fijación
320.675 mm
Diámetro exterior del anillo
152.4 mm
Diámetro medio del rodamiento
139.954 mm
Fuerza de fijación axial del mecanismo de fijación
5.34 kN
Inserción del rodamiento
Rodamiento de rodillos a rótula

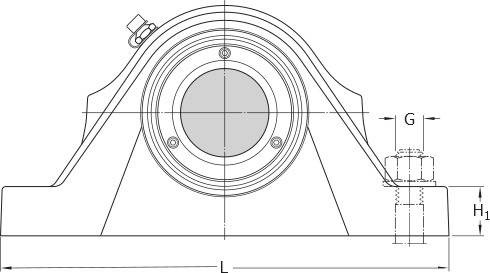

Longitud del soporte
387.35 mm
Método de fijación
Tornillos de fijación
Par de apriete para tornillos de fijación
150 N·m
Posición del rodamiento
Con fijación
Sellado, unidad
Sin
Serie métrica/en pulgadas
Pulgada
Tornillos de fijación
5/8"-18 UNF-2A x 1"
Desplazamiento axial
0.794 mm
Ancho, incluida la tapa lateral
146.447 mm
Rosca de la boquilla engrasadora
1/8-27 NPT
Carga segura a 135°
72.1 kN
Distance of attachment bolts, max.
max. max.333.375 mm
Distance of attachment bolts, min.
min. min.304.8 mm
Distancia axial entre tornillos
57.15 mm
Línea central de la unidad a la cara lateral del aro interior
41.275 mm
Safe load at 180°
73.8 kN
Safe load at 90°
119 kN
