Altura del centro (soporte de pie)
54 mm
Altura del pie
12.7 mm
Boquilla engrasadora
Con
Cantidad de agujeros para tornillos de fijación
2.0
Capacidad de carga dinámica básica
33.2 kN
Capacidad de carga estática básica
21.6 kN
Carga límite de fatiga
0.915 kN
Código UNSPSC
31171536.0
Código eClass
23-05-16-01
Distancia del centro entre los agujeros para tornillos
95.3 mm
Diámetro del agujero
41.275 mm
DIÁMETRO DEL EJE
41.275 mm
Lubricante
Grasa
Material, rodamiento
Acero para rodamientos
Material, soporte
Fundición
Orificio de relubricación
Con
Peso neto del producto
2 kg
Recubrimiento
Sin
Tipo de agujero para tornillos de fijación
Roscado
Tipo de sellado
Contacto estándar

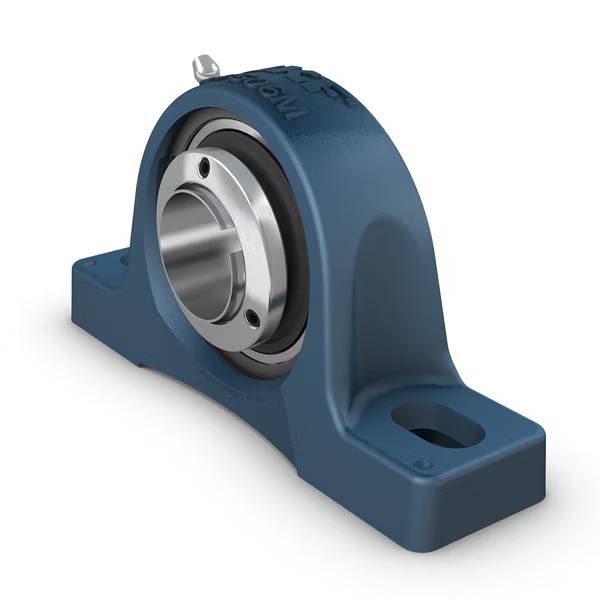

Tipo de soporte
Pillow block, short base
Velocidad límite
4 300 r/min
Ancho del aro interior
49.2 mm
Nota
Velocidad límite con tolerancia de eje h6
Tipo de agujero
Cilíndrico
Altura total
107.9 mm
Longitud total
127 mm
Aro de asiento de caucho
Sin
Diámetro del resalte del aro interior
≈ ≈56.8 mm
Elemento de retención, aro interior
Tornillos de fijación
Ancho del rodamiento, total
49.2 mm
Ancho total del soporte
50.8 mm
Sellado, unidad
Sin
Par de apriete recomendado para el tornillo de fijación
6.5 N·m
Cumplimiento con el estándar
Norma estadounidense
Distancia de la cara lateral del dispositivo de fijación al centro del camino de rodadura
30.2 mm
Tamaño de llave hexagonal para tornillo de fijación
3.969 mm
Tornillo de fijación
5/16-24 UNF
Altura del centro del asiento esférico
54 mm
Ancho de la base
50.8 mm
Ancho superior
25.8 mm
Diámetro de la cabeza esférica de la boquilla engrasadora
6.579 mm
Para un propósito específico
Para aplicaciones de manipulación de materiales
Posición angular de la rosca del soporte
45 °
Posición axial de la rosca del soporte
2.5 mm
Rosca de la boquilla engrasadora
1/8-27 NPT
Rosca del soporte para la boquilla engrasadora
1/8-27 NPT
Sellado, rodamiento
Sello y aro deflector en ambos lados
Tamaño de la llave hexagonal para la boquilla engrasadora
11.113 mm
Tipo de sellado, rodamiento
Contacto estándar
Distancia de la cara lateral del dispositivo de fijación al centro de la rosca
8 mm
Longitud de la rosca
19.1 mm
Rosca para tornillos de fijación
1/2-13 UNC
