Altura del centro (soporte de pie)
61.91 mm
Altura del pie
20.64 mm
Boquilla engrasadora
Con
Cantidad de agujeros para tornillos de fijación
2.0
Capacidad de carga dinámica básica
43.6 kN
Capacidad de carga estática básica
29 kN
Carga límite de fatiga
1.25 kN
Código UNSPSC
31171536.0
Código eClass
23-05-16-01

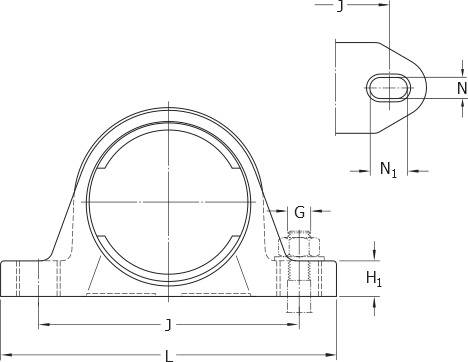

Distancia del centro entre los agujeros para tornillos
175.35 mm
Distancia entre los tornillos de fijación
175.35 mm
Diámetro de los tornillos de fijación
15.875 mm
Diámetro del agujero
50.8 mm
DIÁMETRO DEL EJE
50.8 mm
Lubricante
Grasa
Material, rodamiento
Acero para rodamientos
Material, soporte
Fundición
Orificio de relubricación
Con
Peso neto del producto
4.02 kg
Recubrimiento
Sin
Tipo de agujero para tornillos de fijación
Plano
Tipo de sellado
Contacto estándar
Tipo de soporte
Pillow block, normal base
Velocidad límite
3 600 r/min
Nota
Velocidad límite con tolerancia de eje h6
Tipo de agujero
Cilíndrico
Altura total
124.62 mm
Longitud total
219.08 mm
Aro de asiento de caucho
Sin
Diámetro del resalte del aro interior
≈ ≈69.06 mm
Elemento de retención, aro interior
Anillo excéntrico
Longitud del agujero del tornillo de fijación
26.88 mm
Ancho del rodamiento, total
71.4 mm
Ancho total del soporte
58.9 mm
Diámetro del agujero del tornillo de fijación
19.84 mm
Sellado, unidad
Sin
Par de apriete recomendado para el tornillo de fijación
28.5 N·m
Ancho total del rodamiento
71.4 mm
Cumplimiento con el estándar
Norma estadounidense
Distancia de la cara lateral del dispositivo de fijación al centro del camino de rodadura
43.6 mm
Diámetro exterior del anillo de fijación
74.5 mm
Tamaño de llave hexagonal para tornillo de fijación
5.556 mm
Tornillo de fijación
7/16-20 UNF
Altura del centro del asiento esférico
61.91 mm
Ancho de la base
58.9 mm
Ancho superior
34.6 mm
Distancia máxima entre los tornillos de fijación
max. max.186.355 mm
Distancia mínima entre los tornillos de fijación
min. min.164.345 mm
Diámetro de la cabeza esférica de la boquilla engrasadora
6.579 mm
Diámetro recomendado para los tornillos de fijación, mm
16 mm
Diámetro recomendado para los tornillos de fijación, pulgadas
0.625 in
Para un propósito específico
Para aplicaciones de manipulación de materiales
Posición angular de la rosca del soporte
45 °
Posición axial de la rosca del soporte
3.5 mm
Rosca de la boquilla engrasadora
1/8-27 NPT
Rosca del soporte para la boquilla engrasadora
1/8-27 NPT
Sellado, rodamiento
Sello y aro deflector en ambos lados
Tamaño de la llave hexagonal para la boquilla engrasadora
11.113 mm
Tipo de sellado, rodamiento
Contacto estándar
Distancia de la cara lateral del dispositivo de fijación al centro de la rosca
7.9 mm
