Altura del centro (soporte de pie)
79.375 mm
Ancho del pie del soporte
76.2 mm
Ancho total
99.219 mm
Boquilla engrasadora
Con
Cantidad de agujeros para tornillos de fijación
2.0
Capacidad de carga dinámica básica
184 kN
Capacidad de carga estática básica
240 kN
Carga límite de fatiga
26.5 kN
Código UNSPSC
31171537.0
Código eClass
23-05-16-90

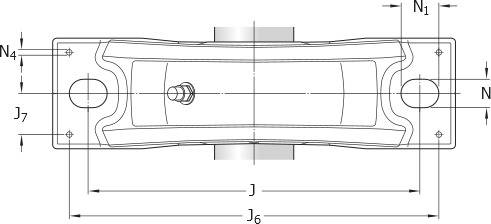

Distancia del centro entre los agujeros para tornillos
241.3 mm
Diámetro de los tornillos de fijación
0.75 in
DIÁMETRO DEL EJE
69.85 mm
Factor de cálculo
3.0
Lubricante
Grasa
Material, rodamiento
Acero para rodamientos
Material, soporte
Fundición
Orificio de relubricación
Con
Peso neto del producto
10.4 kg
Recubrimiento
Sin
Tipo de sello del soporte para rodamientos
Sello laberíntico
Tipo de soporte
Soporte de pie
Valor límite
0.22
Velocidad límite
6 300 r/min
Ancho del aro interior
92.075 mm
Tipo de agujero
Cilíndrico
Elemento de retención, aro interior
Tornillos de fijación
Longitud del agujero del tornillo de fijación
28.575 mm
Altura de la base al centro
79.375 mm
Altura del pie del soporte
47.625 mm
Altura del soporte
160.338 mm
Ancho del pie, ancho de la ranura
22.225 mm
Ancho del rodamiento, total
92.075 mm
Ancho total del soporte
76.2 mm
Cantidad de grasa para relubricación
8 g
Cantidad de tornillos de fijación
2.0
Distancia de los tornillos de fijación
241.3 mm
Diámetro exterior del anillo
110.04 mm
Diámetro medio del rodamiento
102.616 mm
Fuerza de fijación axial del mecanismo de fijación
4 kN
Inserción del rodamiento
Rodamiento de rodillos a rótula
Longitud del soporte
304.8 mm
Método de fijación
Tornillos de fijación
Par de apriete para tornillos de fijación
70.1 N·m
Posición del rodamiento
Libre
Sellado, unidad
Tapa lateral opcional
Serie métrica/en pulgadas
Pulgada
Tornillos de fijación
1/2"-20 UNF-3A x 3/4"
Desplazamiento axial
0.794 mm
Ancho, incluida la tapa lateral
114.697 mm
Rosca de la boquilla engrasadora
1/8-27 NPT
Carga segura a 135°
42.7 kN
Distance of attachment bolts, max.
max. max.247.65 mm
Distance of attachment bolts, min.
min. min.234.95 mm
Línea central de la unidad a la cara lateral del aro interior
31.75 mm
Safe load at 180°
48 kN
Safe load at 90°
71.2 kN
