Altura del centro (soporte de pie)
57.15 mm
Altura del pie
19.05 mm
Boquilla engrasadora
Con
Cantidad de agujeros para tornillos de fijación
2.0
Capacidad de carga dinámica básica
35.1 kN
Capacidad de carga estática básica
23.2 kN
Carga límite de fatiga
0.98 kN
Código UNSPSC
31171536.0
Código eClass
23-05-16-01
Distancia del centro entre los agujeros para tornillos
158.75 mm
Distancia entre los tornillos de fijación
158.75 mm
Diámetro de los tornillos de fijación
16 mm
Diámetro del agujero
50 mm
DIÁMETRO DEL EJE
50 mm
Lubricante
Grasa
Material, rodamiento
Acero para rodamientos
Material, soporte
Fundición
Orificio de relubricación
Con
Peso neto del producto
2.61 kg
Recubrimiento
Sin
Tipo de agujero para tornillos de fijación
Plano
Tipo de sellado
Contacto estándar

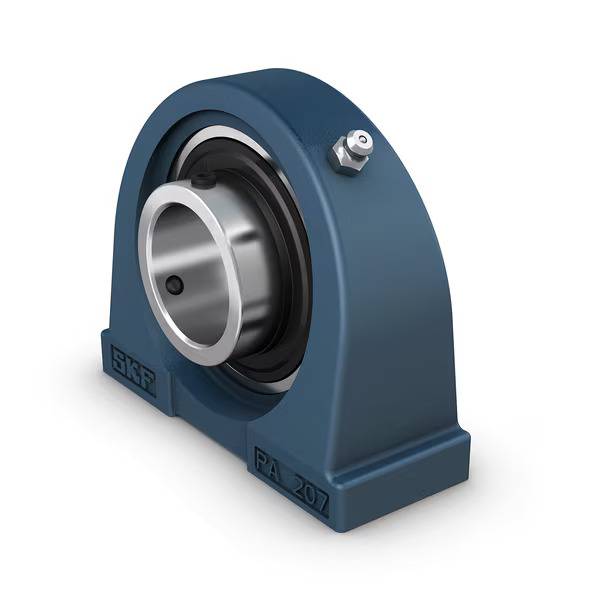

Tipo de soporte
Pillow block, normal base
Velocidad límite
4 000 r/min
Ancho del aro interior
51.6 mm
Nota
Velocidad límite con tolerancia de eje h6
Tipo de agujero
Cilíndrico
Altura total
115.89 mm
Longitud total
206.38 mm
Aro de asiento de caucho
Sin
Diámetro del resalte del aro interior
≈ ≈62.51 mm
Elemento de retención, aro interior
Tornillos de fijación
Longitud del agujero del tornillo de fijación
22.23 mm
Ancho del rodamiento, total
51.6 mm
Ancho total del soporte
55.6 mm
Diámetro del agujero del tornillo de fijación
19.84 mm
Sellado, unidad
Sin
Par de apriete recomendado para el tornillo de fijación
16.5 N·m
Cumplimiento con el estándar
Norma estadounidense
Distancia de la cara lateral del dispositivo de fijación al centro del camino de rodadura
32.6 mm
Tamaño de llave hexagonal para tornillo de fijación
5 mm
Tornillo de fijación
M10x1
Altura del centro del asiento esférico
57.15 mm
Ancho de la base
55.6 mm
Ancho superior
30.7 mm
Distancia máxima entre los tornillos de fijación
max. max.165.105 mm
Distancia mínima entre los tornillos de fijación
min. min.152.395 mm
Diámetro de la cabeza esférica de la boquilla engrasadora
6.579 mm
Diámetro recomendado para los tornillos de fijación, mm
16 mm
Diámetro recomendado para los tornillos de fijación, pulgadas
0.625 in
Para un propósito específico
Para aplicaciones de manipulación de materiales
Posición angular de la rosca del soporte
45 °
Posición axial de la rosca del soporte
2.8 mm
Rosca de la boquilla engrasadora
1/8-27 NPT
Rosca del soporte para la boquilla engrasadora
1/8-27 NPT
Sellado, rodamiento
Sello y aro deflector en ambos lados
Tamaño de la llave hexagonal para la boquilla engrasadora
11.113 mm
Tipo de sellado, rodamiento
Contacto estándar
Distancia de la cara lateral del dispositivo de fijación al centro de la rosca
9 mm
