Altura del centro (soporte de pie)
104.775 mm
Ancho del pie del soporte
89.694 mm
Boquilla engrasadora
Con
Cantidad de agujeros para tornillos de fijación
2.0
Capacidad de carga dinámica básica
433 kN
Capacidad de carga estática básica
490 kN
Carga límite de fatiga
49 kN
Código UNSPSC
31171537.0
Código eClass
23-05-16-90

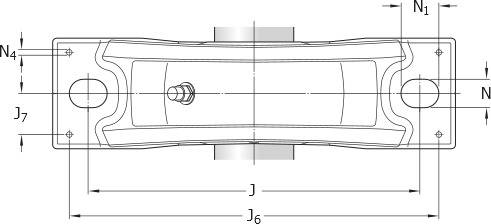

Distancia del centro entre los agujeros para tornillos
282.575 mm
Diámetro de los tornillos de fijación
1 in
DIÁMETRO DEL EJE
101.6 mm
Factor de cálculo
2.8
Lubricante
Grasa
Material, rodamiento
Acero para rodamientos
Material, soporte
Fundición
Orificio de relubricación
Con
Peso neto del producto
20.6 kg
Recubrimiento
Sin
Tipo de sello del soporte para rodamientos
Sello laberíntico

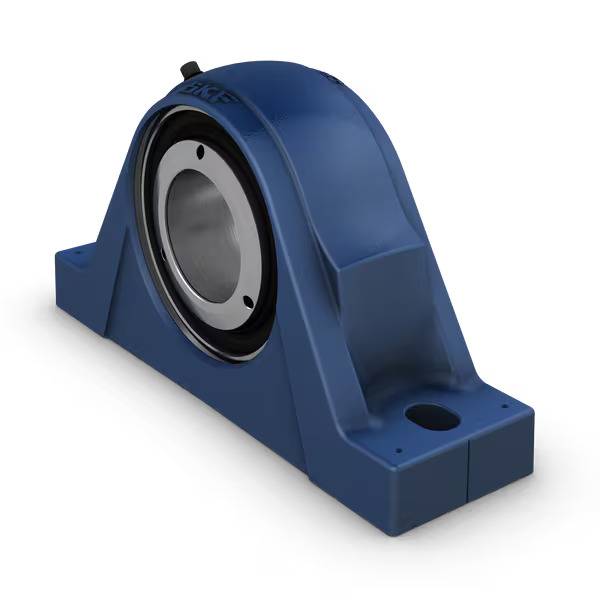

Tipo de soporte
Soporte de pie
Valor límite
0.24
Velocidad límite
3 400 r/min
Ancho del aro interior
88.503 mm
Tipo de agujero
Cilíndrico
Elemento de retención, aro interior
SKF ConCentra
Longitud del agujero del tornillo de fijación
57.15 mm
Altura de la base al centro
104.775 mm
Altura del pie del soporte
63.5 mm
Altura del soporte
213.519 mm
Ancho del pie, ancho de la ranura
28.575 mm
Ancho del rodamiento, total
88.503 mm
Ancho total del soporte
89.694 mm
Cantidad de grasa para relubricación
17 g
Cantidad de tornillos de fijación
7.0
Distancia de los tornillos de fijación
282.575 mm
Diámetro exterior del anillo
129.997 mm
Diámetro medio del rodamiento
139.954 mm
Fuerza de fijación axial del mecanismo de fijación
34.9 kN
Inserción del rodamiento
Rodamiento de rodillos a rótula
Longitud del soporte
361.95 mm
Método de fijación
SKF ConCentra
Par de apriete para tornillos de fijación
7.909 N·m
Posición del rodamiento
Libre
Sellado, unidad
Sin
Serie métrica/en pulgadas
Pulgada
Tornillos de fijación
M6-1 x 16mm
Desplazamiento axial
0.794 mm
Rosca de la boquilla engrasadora
1/8-27 NPT
Carga segura a 135°
44.5 kN
Distance of attachment bolts, max.
max. max.311.15 mm
Distance of attachment bolts, min.
min. min.254 mm
Línea central de la unidad a la cara lateral del aro interior
44.053 mm
Safe load at 180°
55.2 kN
Safe load at 90°
71.2 kN
