Altura del centro (soporte de pie)
36.51 mm
Altura del pie
15.88 mm
Boquilla engrasadora
Con
Cantidad de agujeros para tornillos de fijación
2.0
Capacidad de carga dinámica básica
14 kN
Capacidad de carga estática básica
7.8 kN
Carga límite de fatiga
0.335 kN
Código UNSPSC
31171536.0
Código eClass
23-05-16-01
Distancia del centro entre los agujeros para tornillos
104.78 mm
Distancia entre los tornillos de fijación
104.78 mm
Diámetro de los tornillos de fijación
9.525 mm

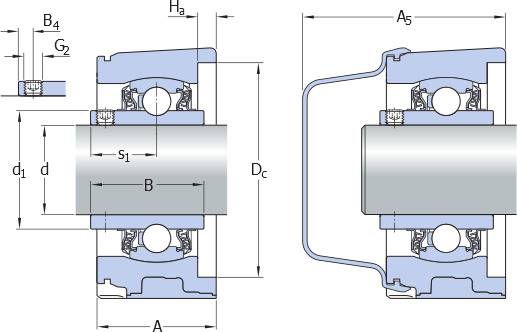

Diámetro del agujero
22.225 mm
DIÁMETRO DEL EJE
22.225 mm
Lubricante
Grasa
Material, rodamiento
Acero para rodamientos
Material, soporte
Fundición
Orificio de relubricación
Con
Peso neto del producto
0.715 kg
Recubrimiento
Sin
Tipo de agujero para tornillos de fijación
Plano
Tipo de sellado
Contacto estándar

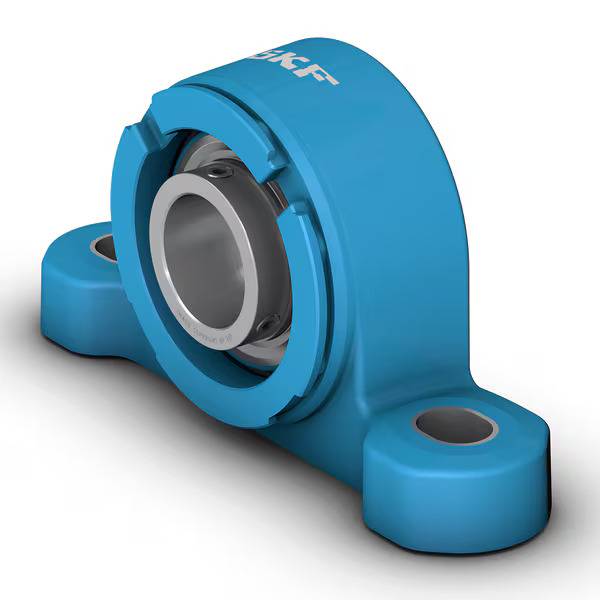

Tipo de soporte
Pillow block, normal base
Velocidad límite
7 000 r/min
Ancho del aro interior
27.2 mm
Nota
Velocidad límite con tolerancia de eje h6
Tipo de agujero
Cilíndrico

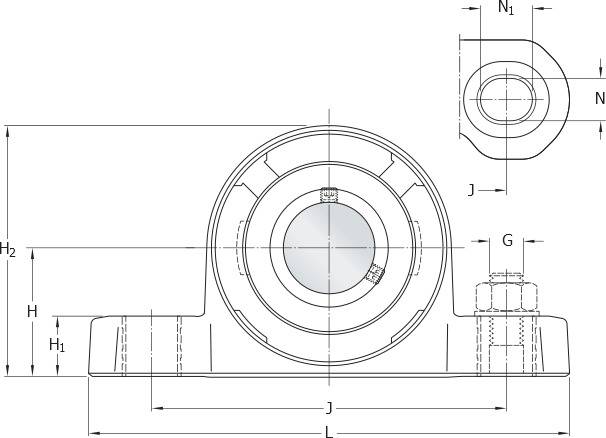

Altura total
70.64 mm
Longitud total
139.7 mm
Aro de asiento de caucho
Sin
Diámetro del resalte del aro interior
≈ ≈33.74 mm
Elemento de retención, aro interior
Tornillos de fijación
Longitud del agujero del tornillo de fijación
19.05 mm
Ancho del rodamiento, total
27.2 mm
Ancho total del soporte
38.1 mm
Diámetro del agujero del tornillo de fijación
12.7 mm
Sellado, unidad
Sin
Par de apriete recomendado para el tornillo de fijación
4 N·m
Cumplimiento con el estándar
Norma estadounidense
Distancia de la cara lateral del dispositivo de fijación al centro del camino de rodadura
19.5 mm
Tamaño de llave hexagonal para tornillo de fijación
3.175 mm
Tornillo de fijación
1/4-28 UNF
Altura del centro del asiento esférico
36.51 mm
Ancho de la base
38.1 mm
Ancho superior
21.27 mm
Distancia máxima entre los tornillos de fijación
max. max.114.305 mm
Distancia mínima entre los tornillos de fijación
min. min.95.255 mm
Diámetro de la cabeza esférica de la boquilla engrasadora
6.579 mm
Diámetro recomendado para los tornillos de fijación, mm
10 mm
Diámetro recomendado para los tornillos de fijación, pulgadas
0.375 in
Para un propósito específico
Para aplicaciones de manipulación de materiales
Posición angular de la rosca del soporte
45 °
Posición axial de la rosca del soporte
0.3 mm
Rosca de la boquilla engrasadora
1/8-27 NPT
Rosca del soporte para la boquilla engrasadora
1/8-27 NPT
Sellado, rodamiento
Rozante en ambos lados
Tamaño de la llave hexagonal para la boquilla engrasadora
11.113 mm
Tipo de sellado, rodamiento
Contacto estándar
Distancia de la cara lateral del dispositivo de fijación al centro de la rosca
5 mm
