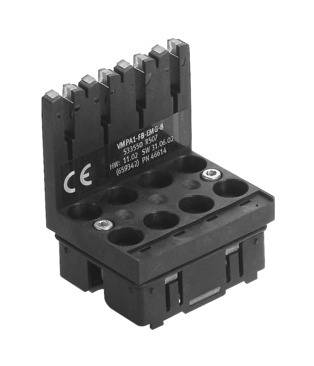

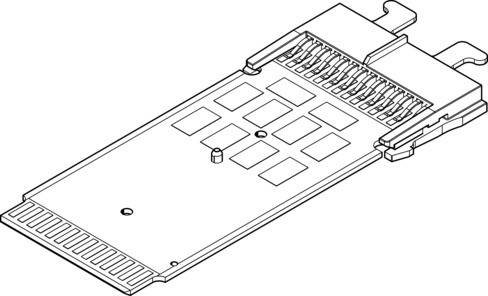

Interfaz de bus de campo
Zócalo, M12x1, 4 pines
Conector M12 x 1, 4 pines
Diagnosis específica por unidad
Cortocircuito/sobrecarga entradas
Baja tensión
A través de error de periferia:
Posición de montaje
Cualquiera
Cantidad máx. de posiciones de válvula
4 en válvulas biestables
8 con válvulas monoestables
Cantidad máxima de bobinas
8
Protección contra inversión de polaridad
Para todas las conexiones de tensión de funcionamiento
Elementos de mando
Interruptor DIL
Número de esclavos por equipo
2
Margen de tensión de funcionamiento DC AS-Interface
26.5 V ... 31.6 V
Nota relacionada con la tensión de carga
A través de conexión de tensión de carga (24 V DC)
Margen de tensión de carga DC
21.6 V ... 26.4 V
Cantidad máxima de salidas
8
Número máximo de entradas
8
Tensión de funcionamiento nominal DC, AS-Interface
26.5 V
Tensión nominal de carga DC
24 V
Tensión nominal de funcionamiento DC
24 V
Ondulación residual AS-Interface
<= 20 mVss
Ondulación residual, tensión de carga
4 Vpp
Nivel de conmutación
Señal 0: <= 5 V
Señal 1: >= 11 V
Fluctuaciones de tensión admisibles
+/- 10 %
Marcado CE (véase la declaración de conformidad)
Según Directiva de máquinas CEM de la UE
Según la Directiva de baja tensión de la UE
Clase de resistencia a la corrosión CRC
0 - sin riesgo de corrosión
Conformidad PWIS
VDMA24364-B1/B2-L
Temperatura de almacenamiento
-20 °C ... 60 °C
Humedad relativa del aire
0 - 90 %
Grado de protección
IP65
Con el producto montado
Temperatura ambiente
-5 °C ... 50 °C
Peso del producto
300 g
Control eléctrico
Bus de campo
Entradas lógica de conmutación
PNP (conexión a positivo)
Conexión eléctrica
A través de CPX
Margen de direcciones
1 ... 31 (0)
Ajuste a través del dispositivo direccionador AS-Interface
Aislamiento eléctrico, interfaz bus de campo
Optoacoplador
Indicador LED específico del bus
AS-i: modo de funcionamiento AS-Interface
Aux/Pwr: alimentación de AS-Interface
Fallo: Error de la interfaz AS
Indicador LED específico del producto
0 ... 7: estado de conmutación en las entradas
12/14: estados de conmutación en las válvulas (en la válvula)
Identificación del producto
ID1=Fh
ID2=Eh
Material de las juntas
NBR
PUR
Material del cuerpo
PA
Nota sobre el material
Conformidad con la Directiva RoHS
