Imagen 1 de MKUVE15-160-KGT/5-F-SPU-N

MKUVE15-160-KGT/5-F-SPU-N

Consultar precio

Módulo lineal

MPN: MKUVE15-160-KGT/5-F-SPU-N Marca: Ina Categoría: Linear Motion Subcategoría: 7.º eje para robots Familia: Linear Modules Subfamilia: Módulos lineales con accionamiento por husillo

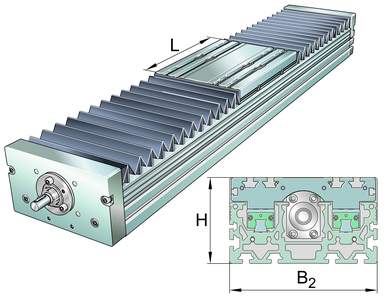

Actuators with four-row linear recirculating bearing and guideway assembly, monorail guidance system and ball screw drive.With single spindle support, single nut and fixing slots in carriage

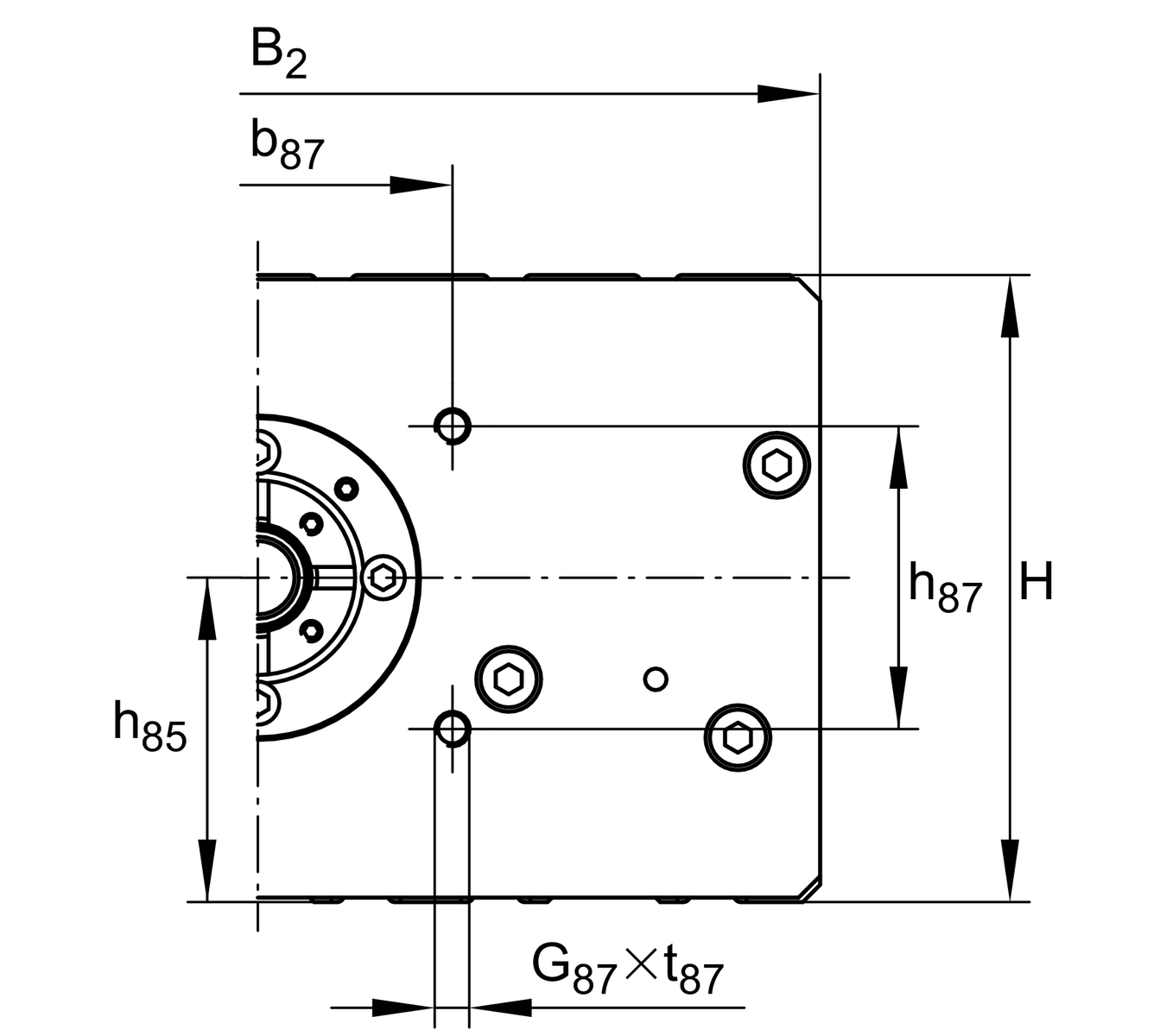

b2 65 mm

H 85 mm

L 160 mm

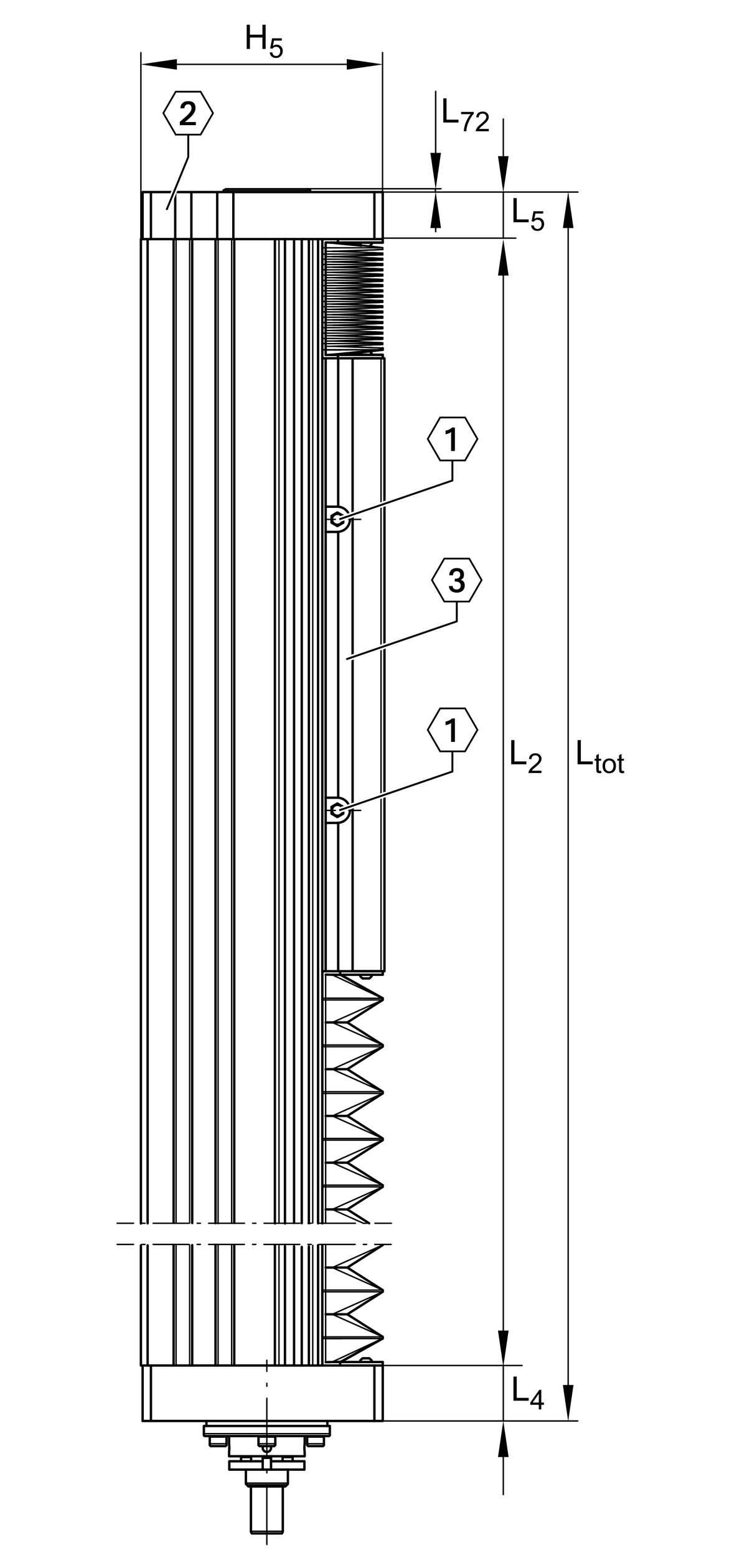

L4 25 mm

h5 84 mm

S 5 mm

Carriage 2 x KWVE15-B-S

ly 96 cm4

lz 77 cm4

I C0 29.000 N

II C 11.700 N

II C0 29.000 N

III C 11.700 N

III C0 29.000 N

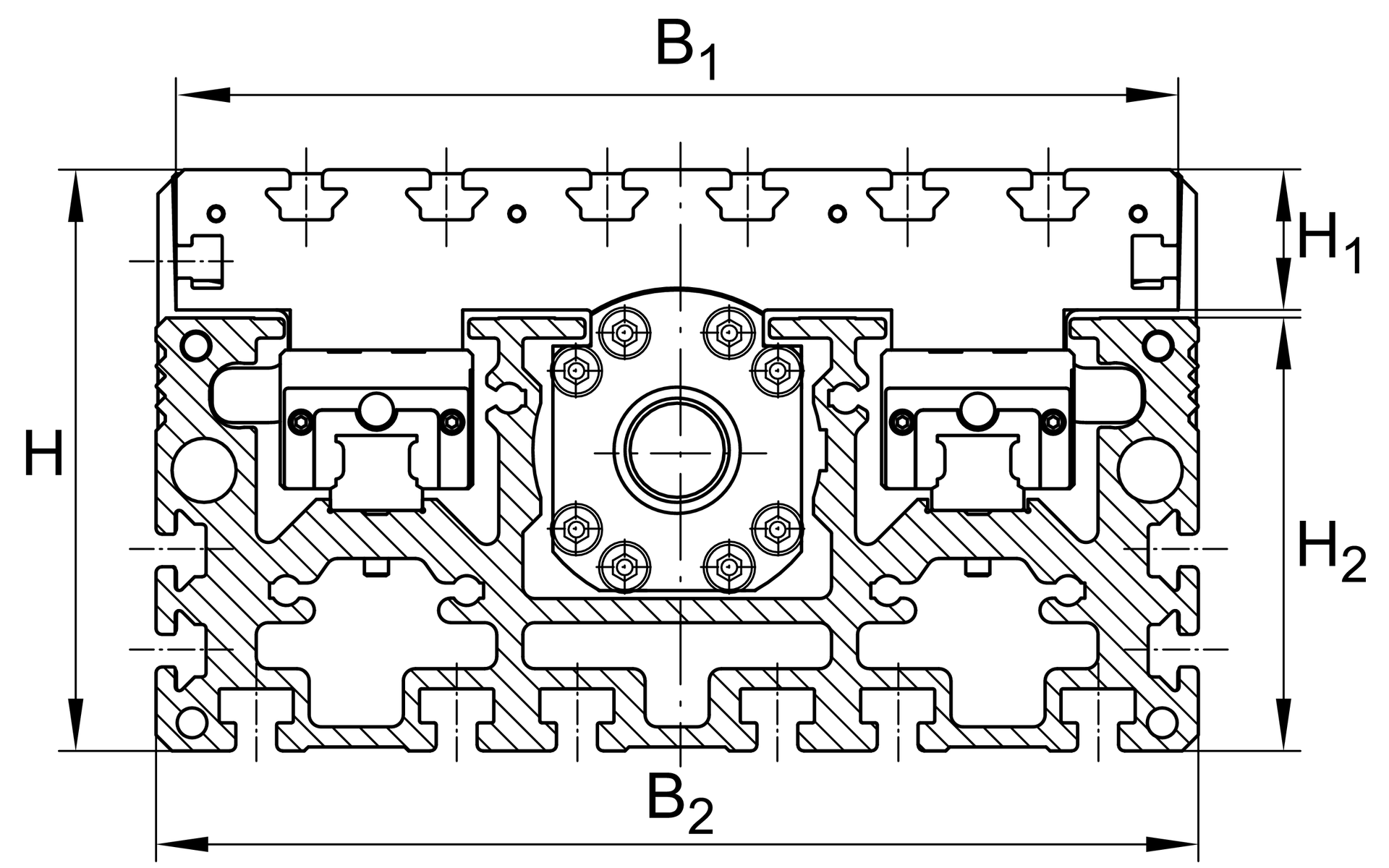

B1 63 mm

H2 68 mm

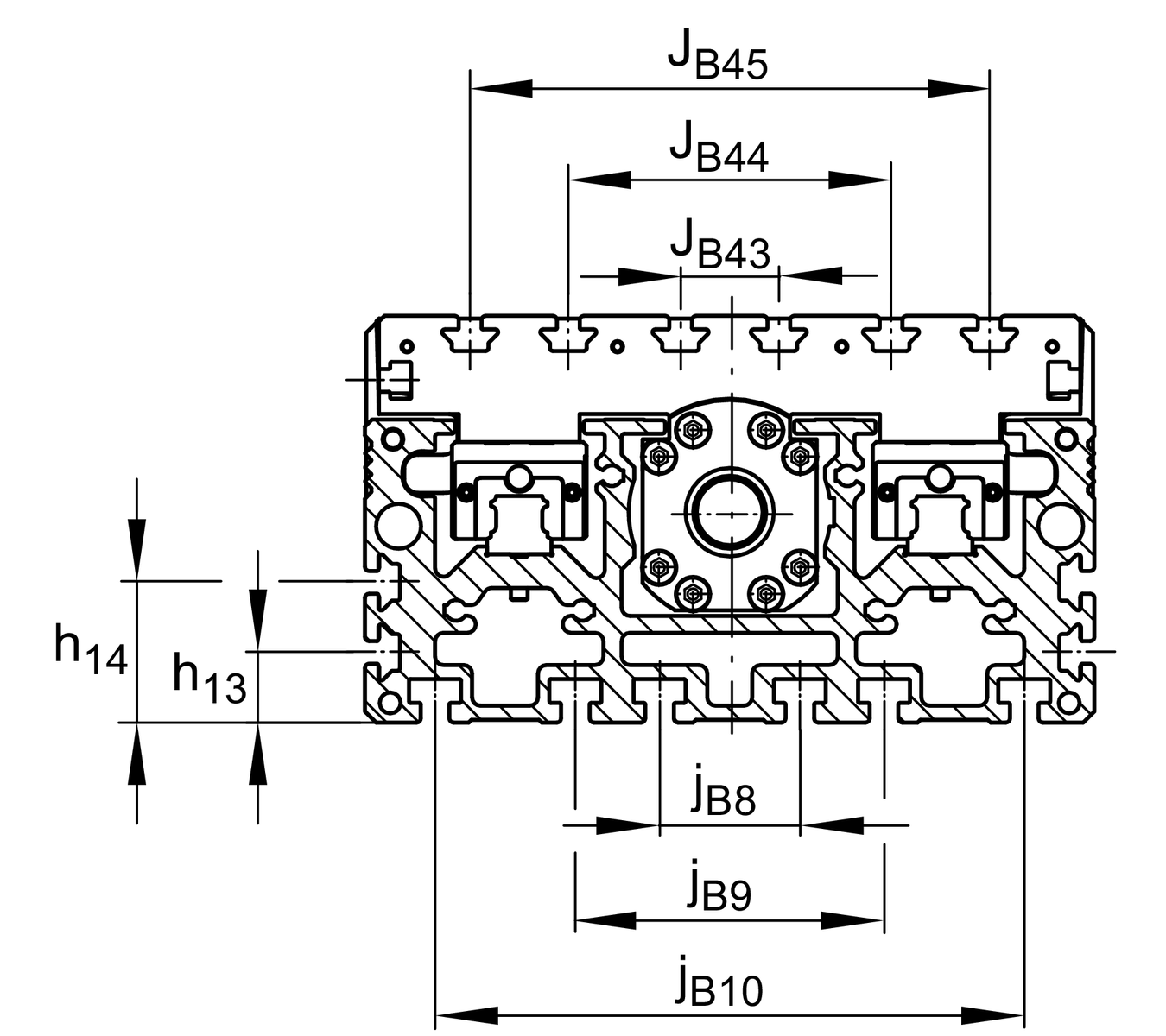

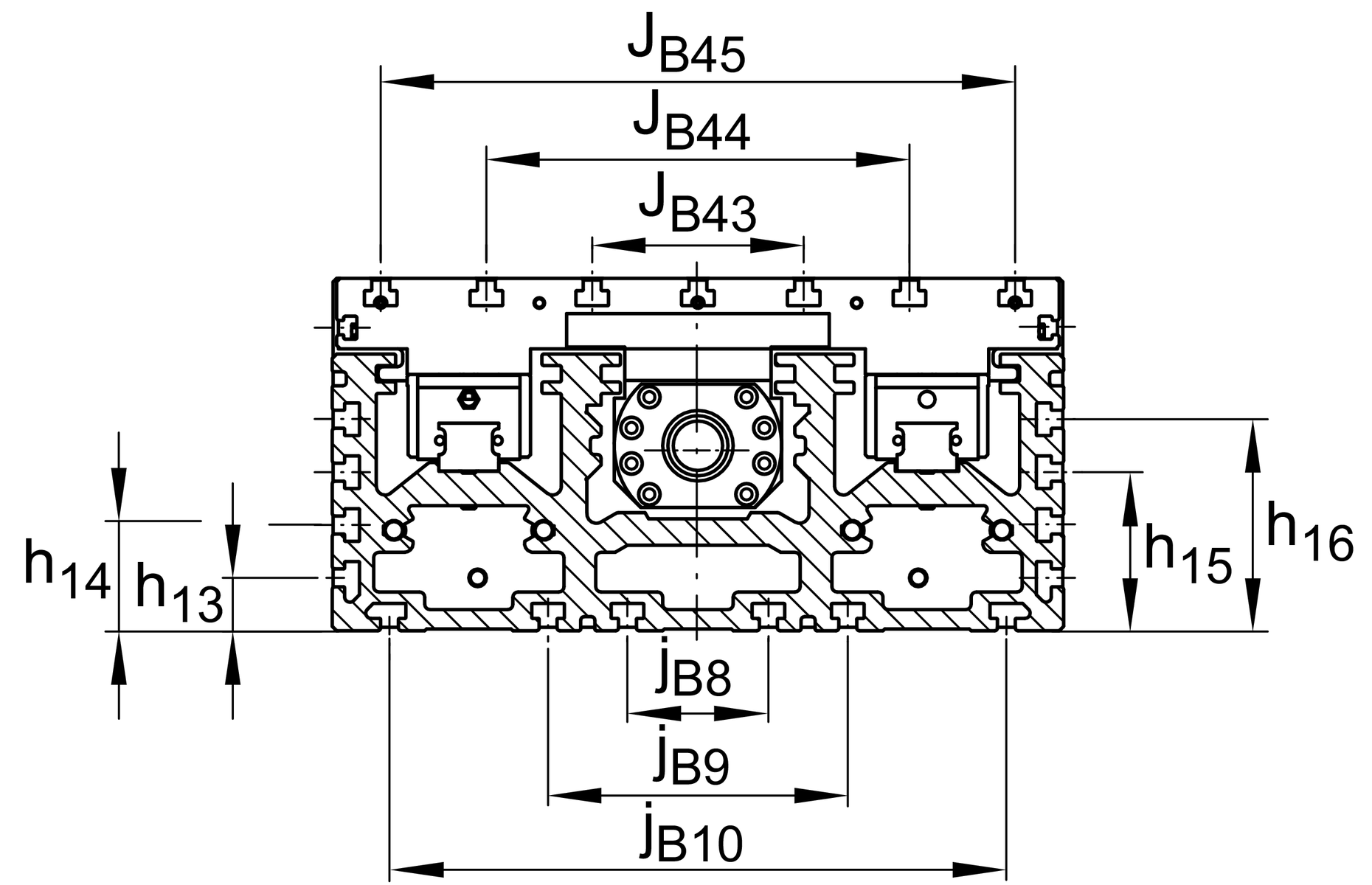

jB43 30 mm

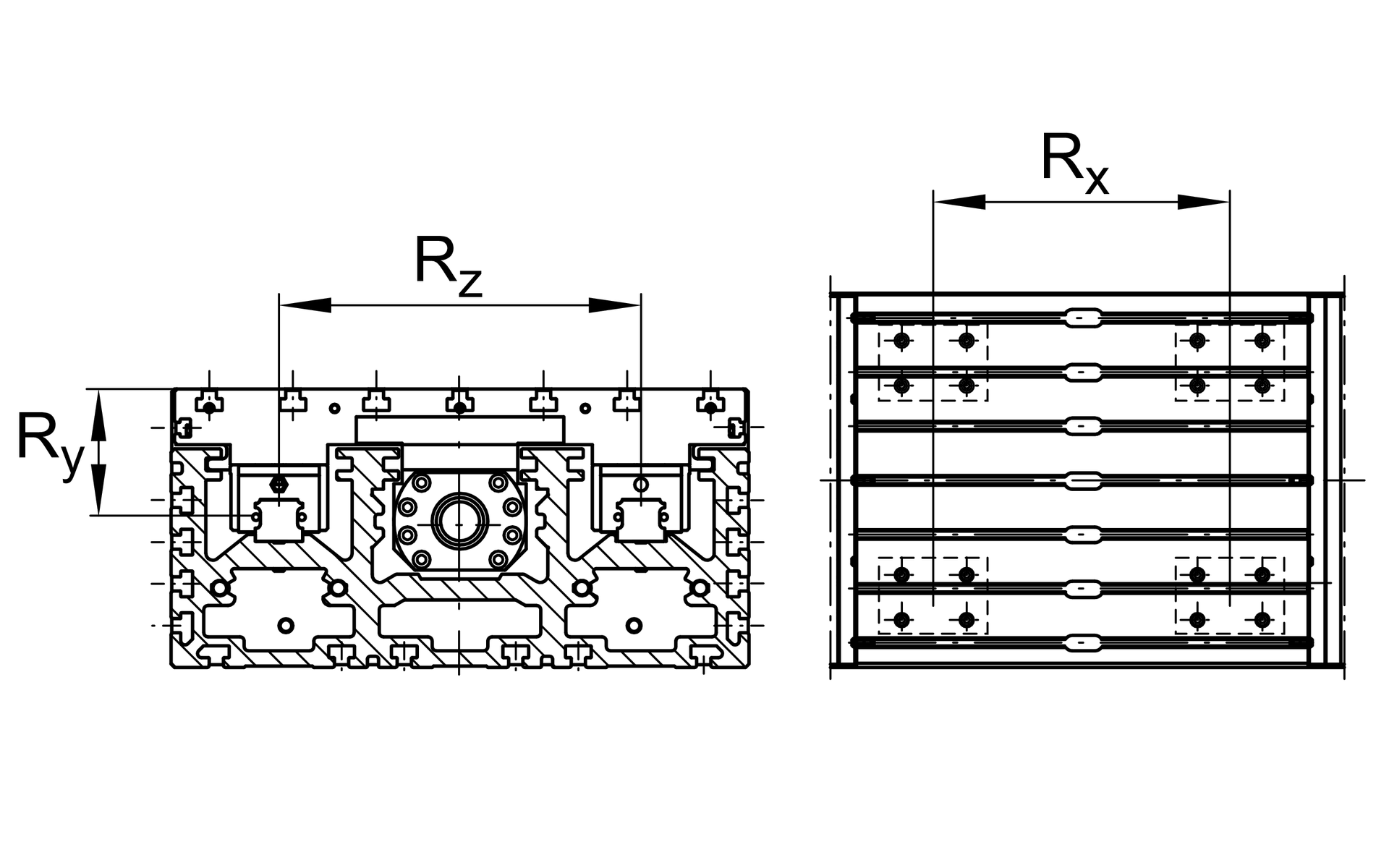

Rx 74,6 mm

amax 20 m/s2

jB8 40 mm

mLAW 1,16 kg

Vmax 0,25 m/s

FBL 1,2

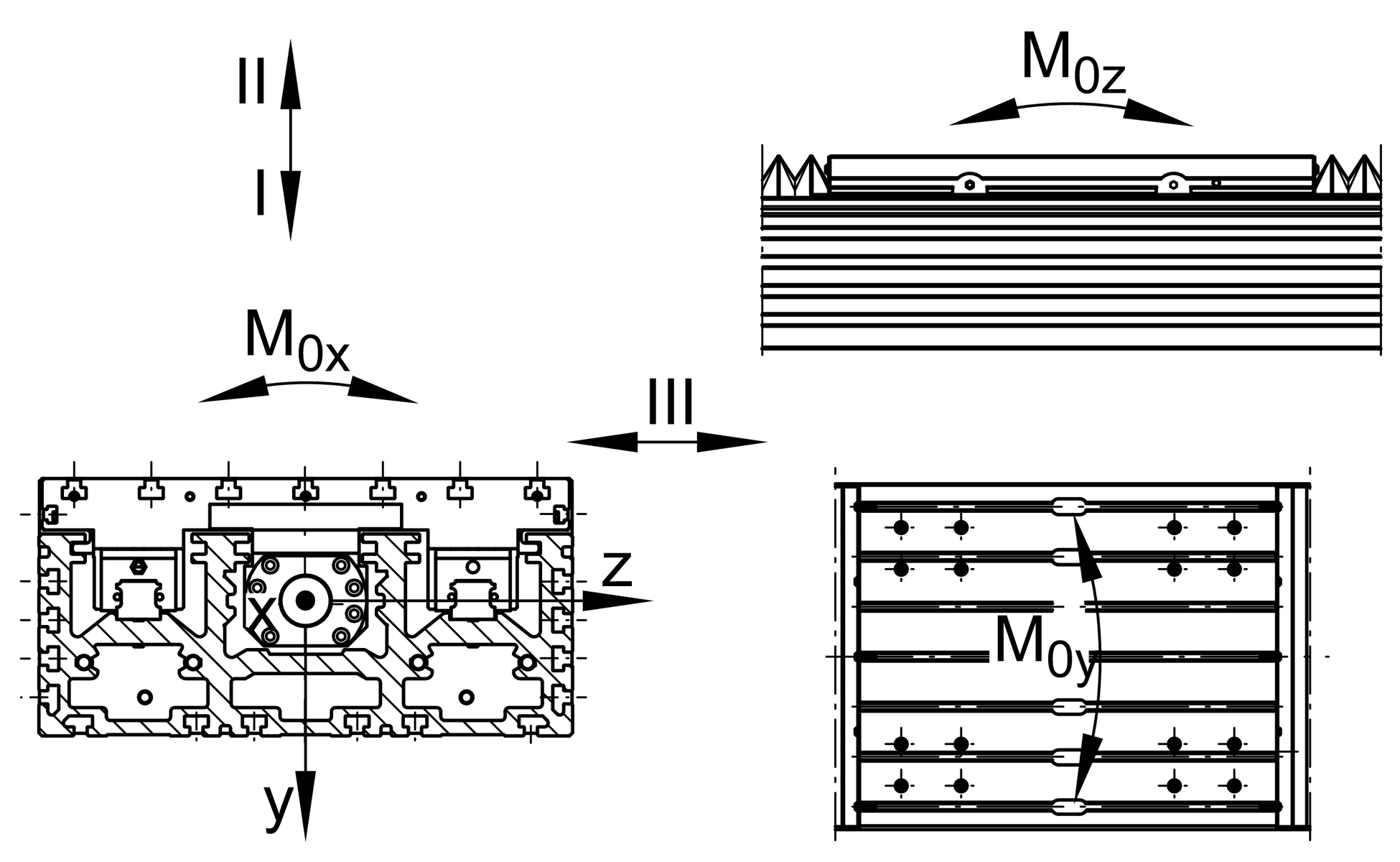

M0x per 245 Nm

M0y per 500 Nm

M0z per 600 Nm

G87 M6

L2 max 5.850 mm

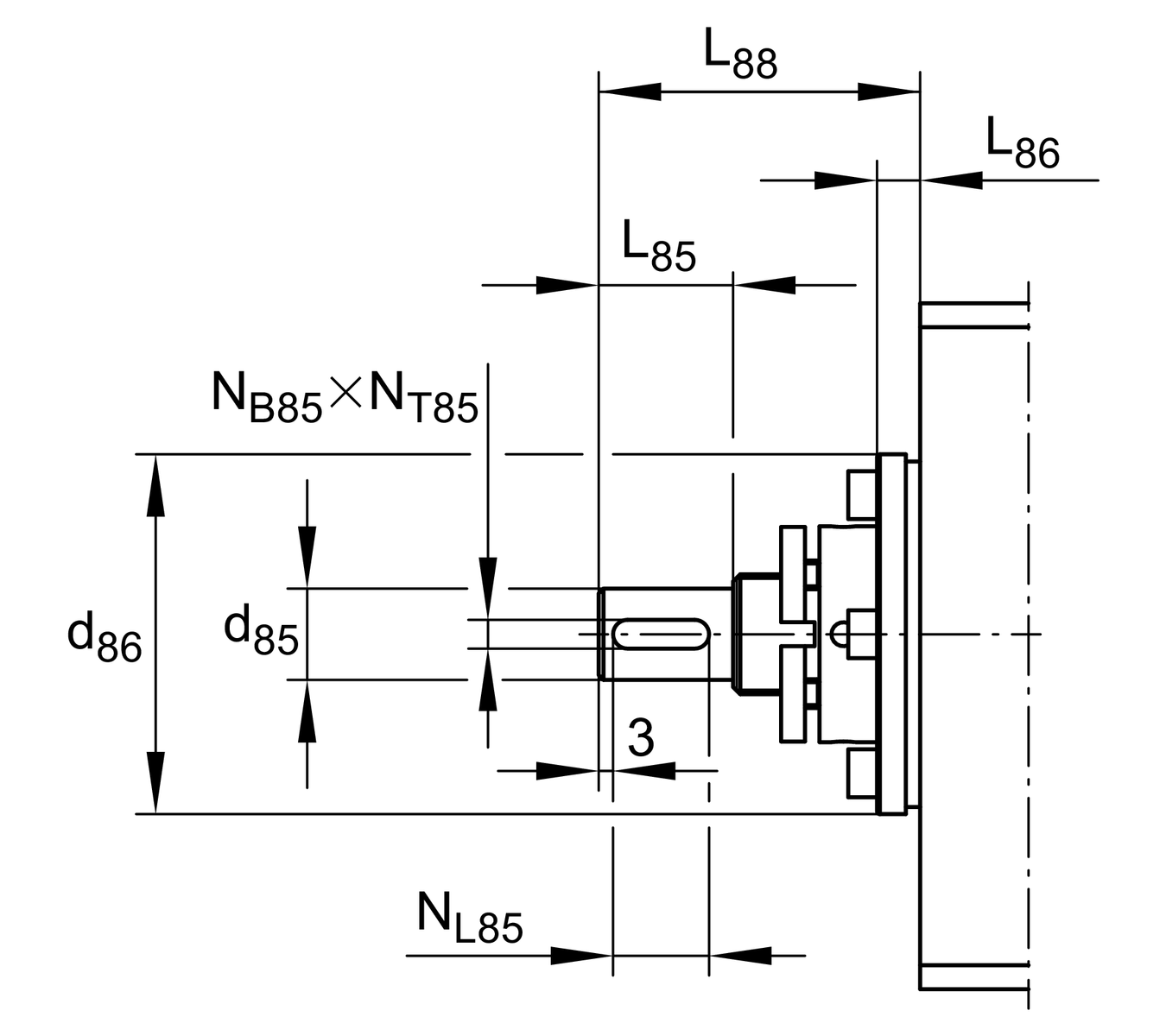

L88 38 mm

NB85 3 mm

NL85 18 mm

NT85 1,8 mm

Ry 64,9 mm

d85 10 mm

d86 60 mm

h13 22 mm

h14 44 mm

h85 52,5 mm

L5 25 mm

h87 51 mm

Tol d85 h6

L86 12,2 mm

P 5 mm

Rolling Bearings ZKLN1242-2RS-PE

b87 51 mm

D0 16 mm

t87 13 mm

l85 23 mm

b5 64 mm

IC 11.700 N

C0a L 24.700 N

C0a MU 13.100 N

ca L 16.900 N

Ca MU 9.300 N

Drive System F

Tol d86 h7

LS 0,313 kg*cm2

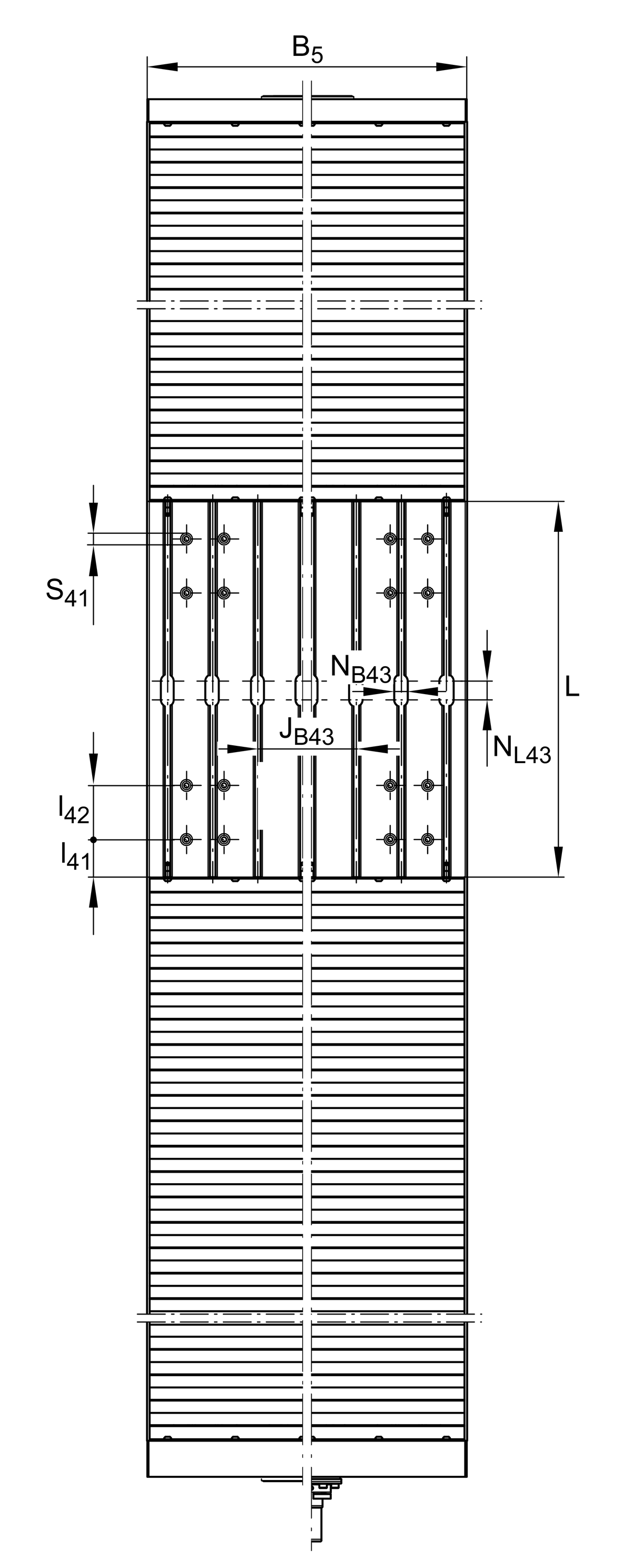

NB43 10 mm

NL43 15 mm

SPU Ja
