Imagen 1 de MKUSE25-500-ZR-N

MKUSE25-500-ZR-N

Consultar precio

Módulo lineal

MPN: MKUSE25-500-ZR-N Marca: Ina Categoría: Linear Motion Subcategoría: 7.º eje para robots Familia: Linear Modules Subfamilia: Módulos lineales con accionamiento por correa

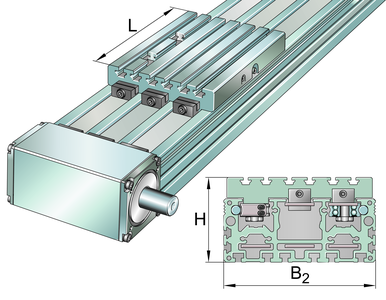

Actuators with six-row linear recirculating bearing and guideway assembly, monorail guidance system and toothed belt drive. Basic design, one driven carriage with fixing slots in carriage

b2 112 mm

H 125 mm

H1 21 mm

L 500 mm

L1 513 mm

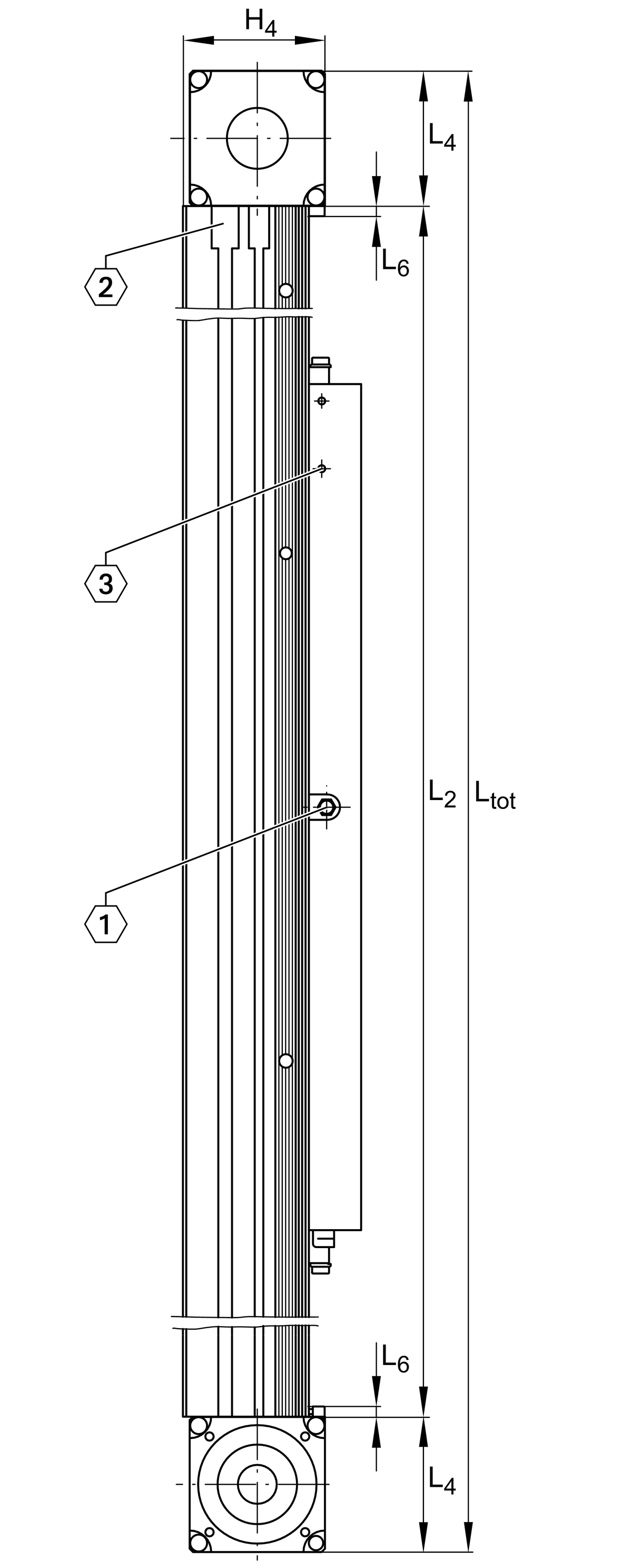

L4 115,5 mm

H4 115,7 mm

S 85 mm

Carriage 2xKWSE25

lz 506 cm4

I C 61.700 N

I C0 162.000 N

II C 42.200 N

II C0 90.000 N

III C 45.400 N

III C0 94.000 N

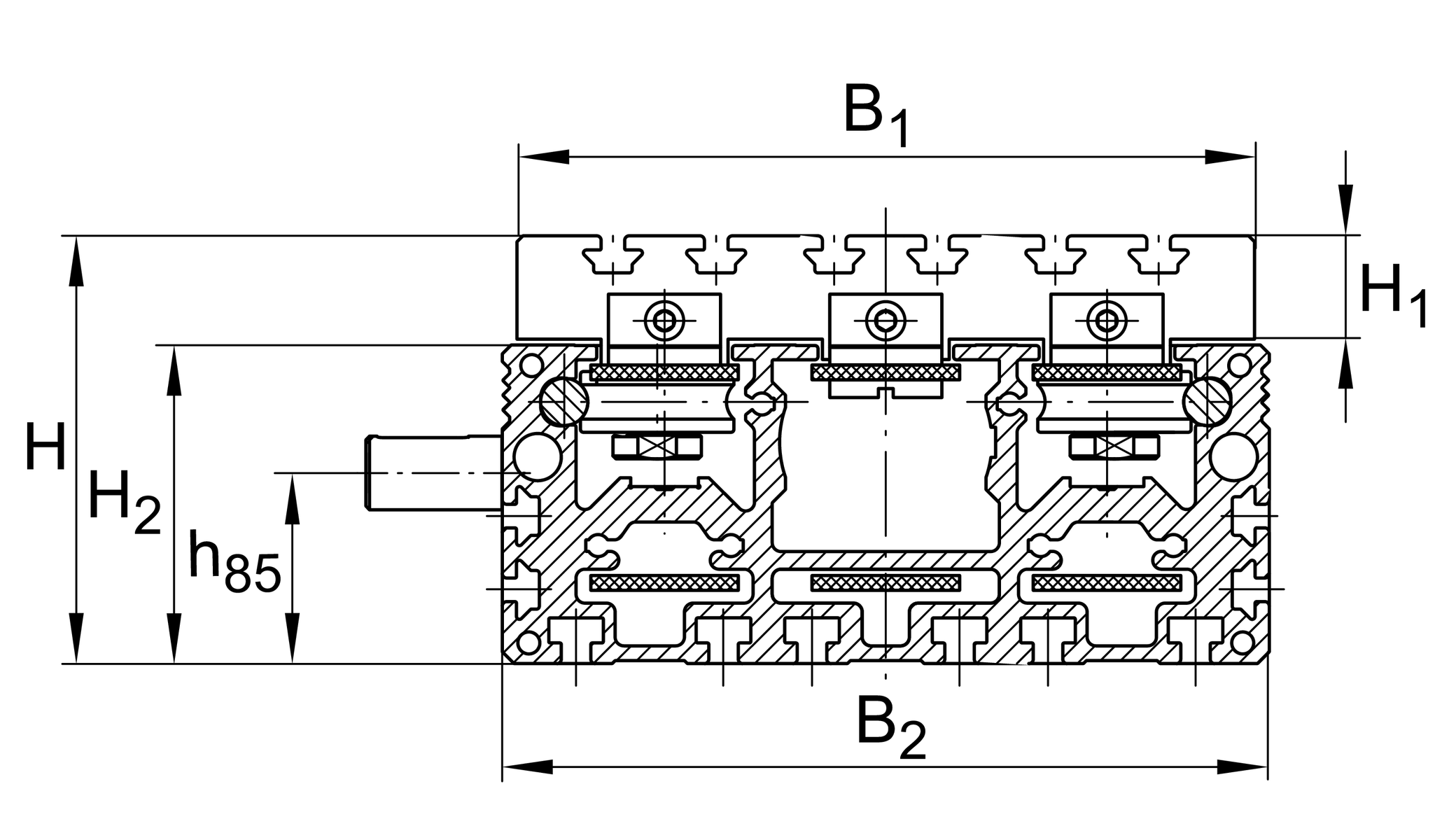

B1 110 mm

H2 102 mm

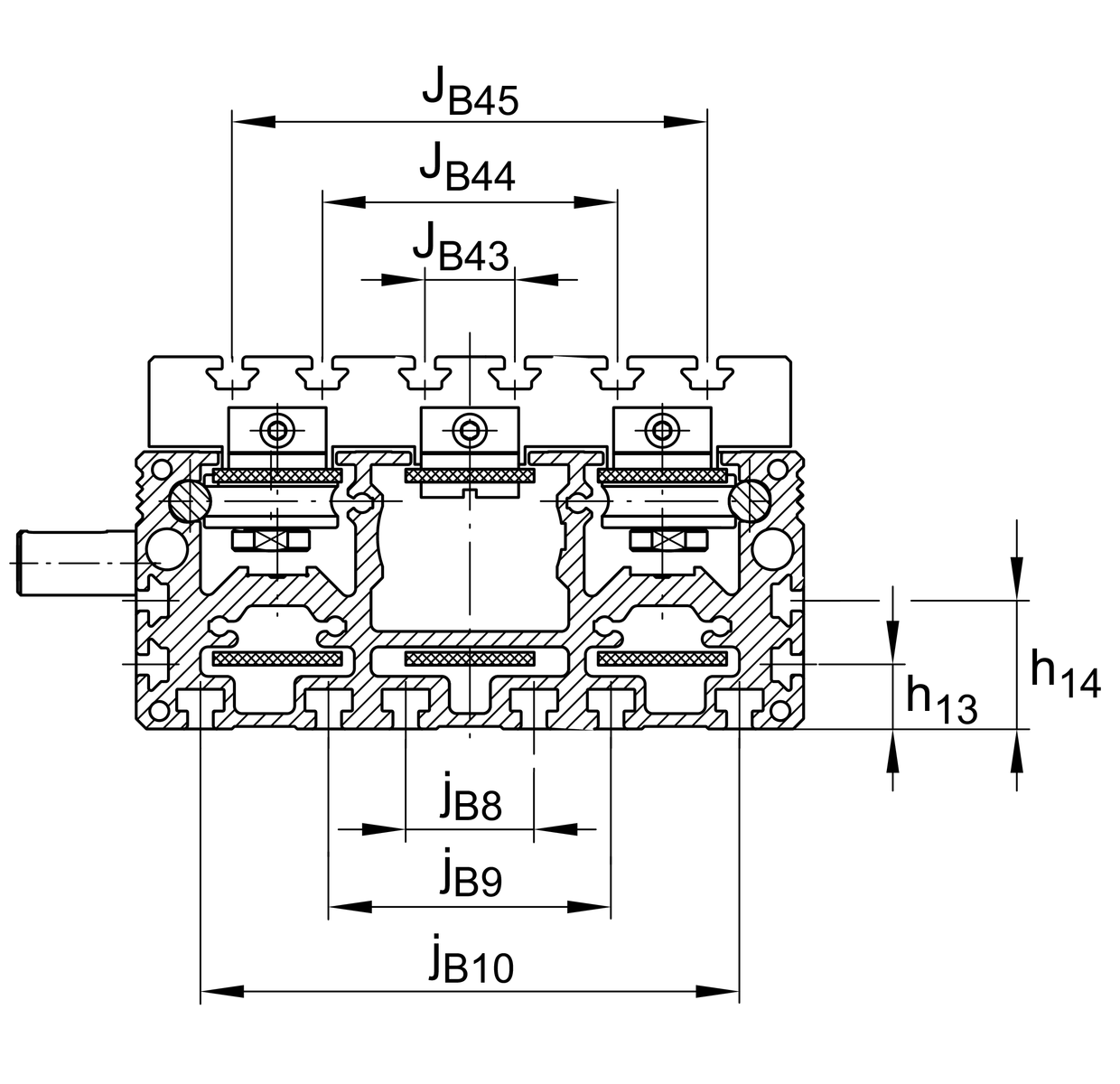

jB43 80 mm

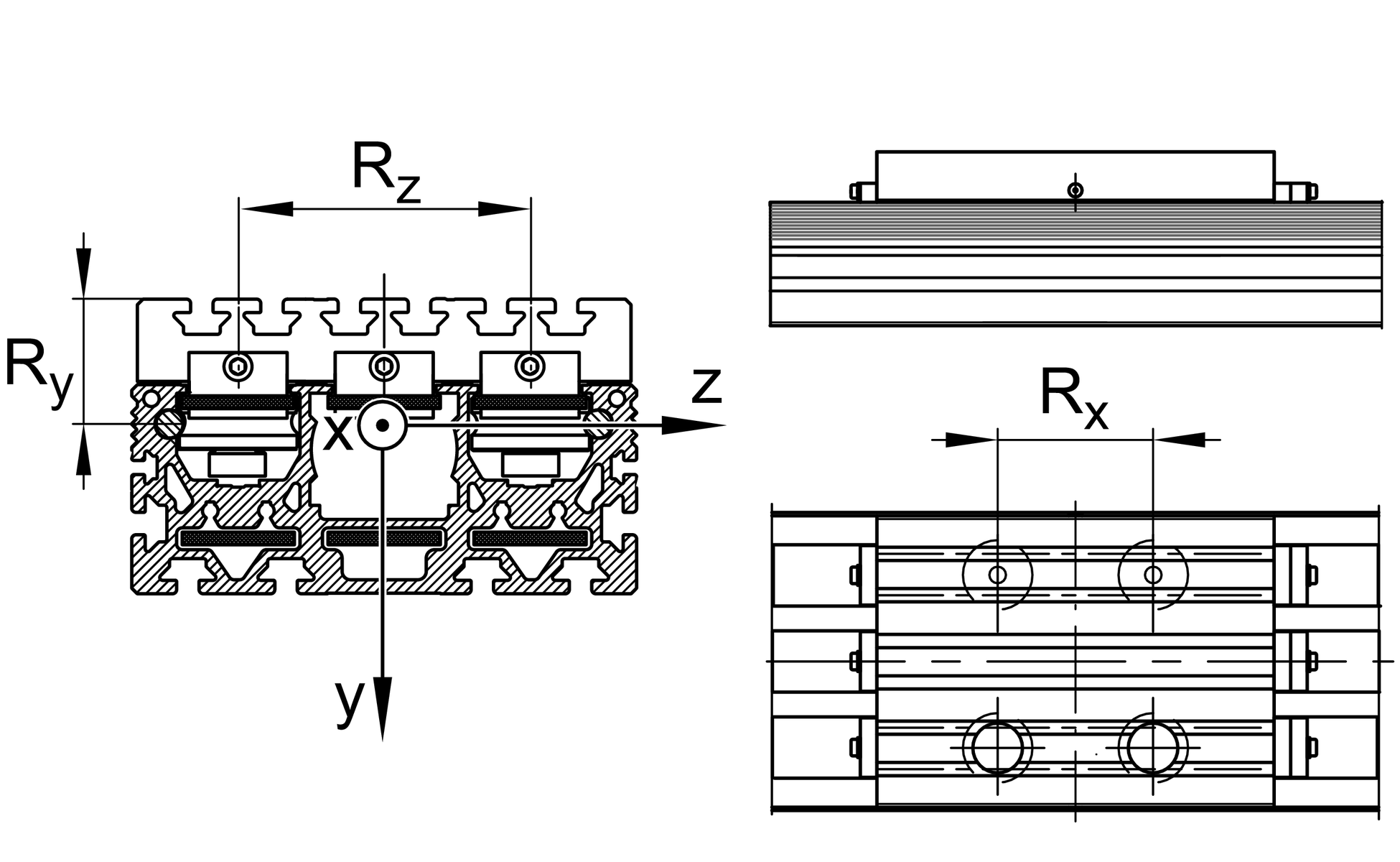

Rx 360 mm

amax 30 m/s2

jB8 80 mm

mLAW 6,21 kg

max 80 ?C

min 0 ?C

Vmax 5 m/s

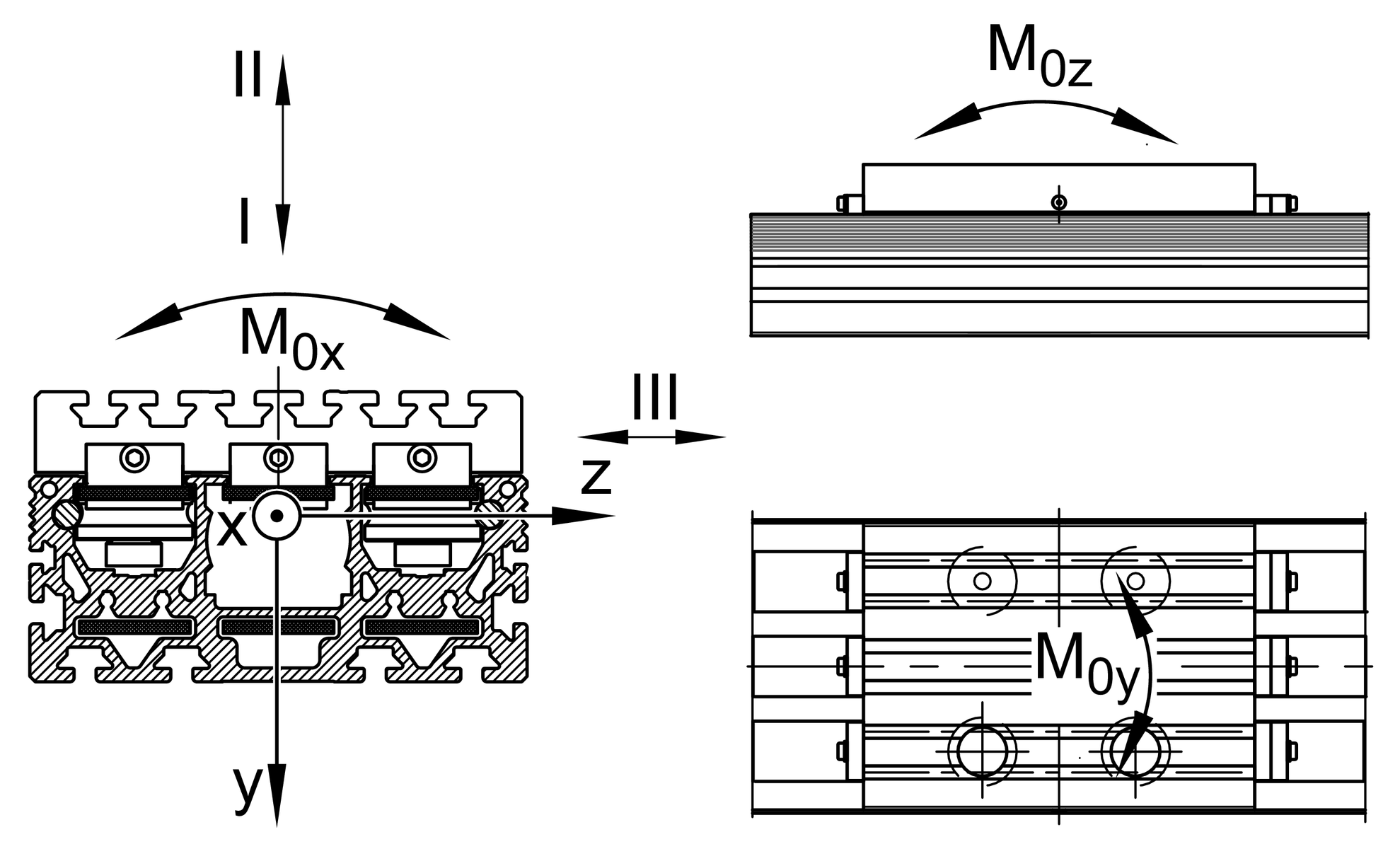

M0x per 1.380 Nm

M0y per 11.200 Nm

M0z per 13.300 Nm

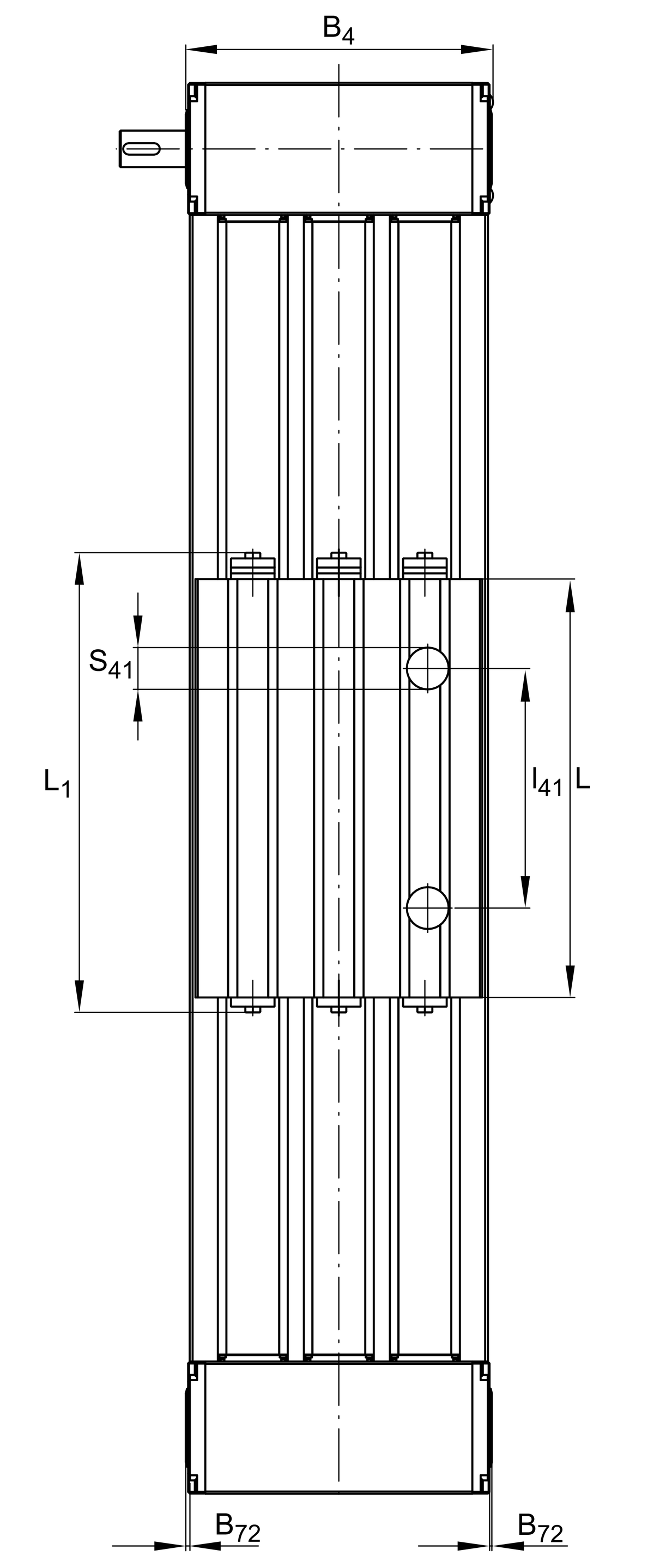

b4 111 mm

B72 2 mm

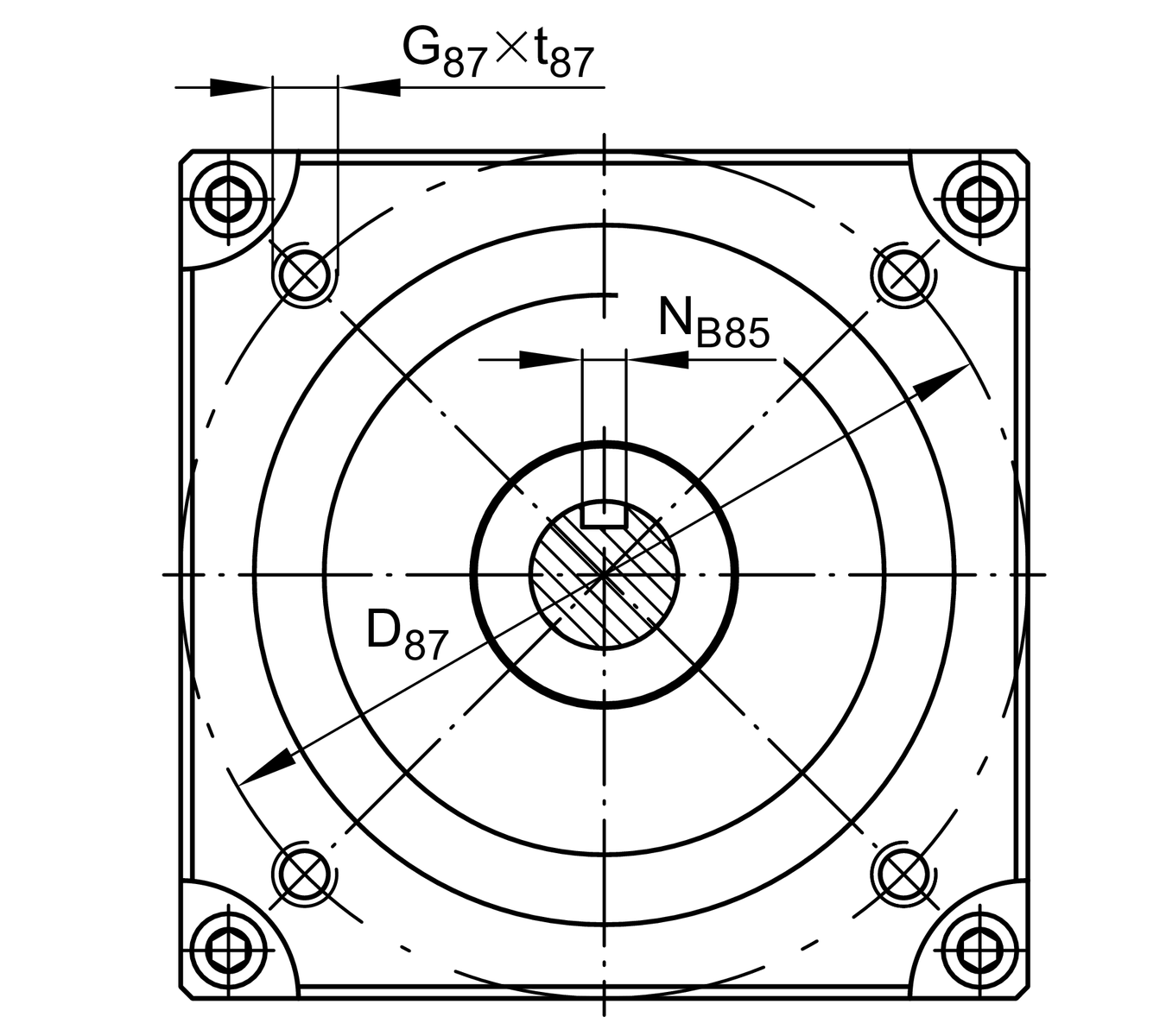

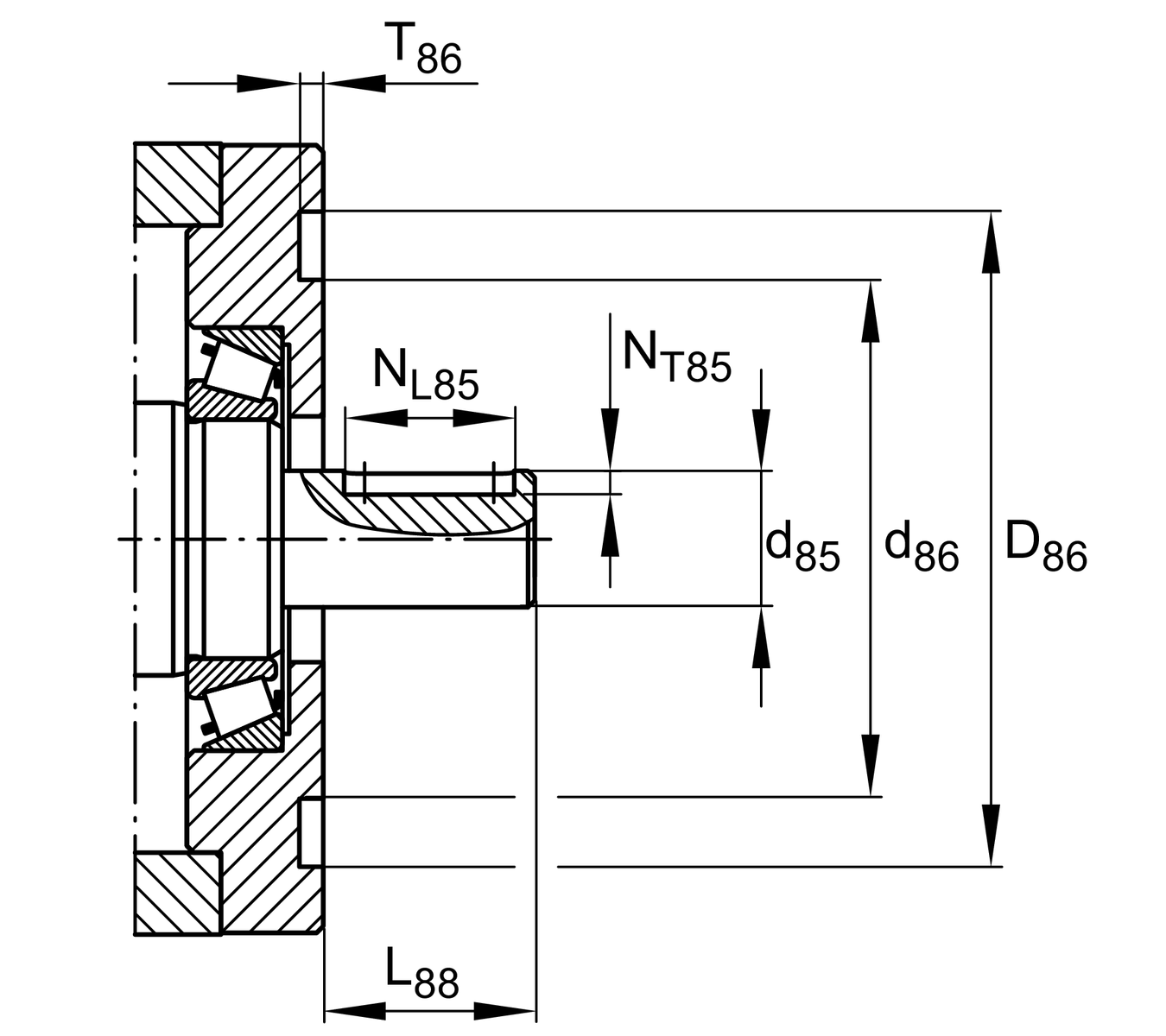

D87 115 mm

Feed (mm/rotation) 250 mm

G87 M8

Iy 712 cm4

L2 max 8.000 mm

l6 6 mm

L88 31 mm

Mass moment of inertia of Gears 14,7 kg*cm2

Mass of Toothed Belt 0,315 kg/m

Max. permissible drive torque 75 Nm

NB85 6 mm

NL85 25 mm

NT85 3,5 mm

Permissible Toothed Belt operating force 1.880 N

Ry 68,3 mm

T86 4 mm

Toothed Belt 50AT10

d85 20 mm

d86 76 mm

h13 25 mm

h14 75 mm

h85 58 mm

t87 max 15 mm

Tol d86 G7

Support Rail Design /

Tol T86 0,5 mm

S41 10 mm

l41 59,5 mm

l42 36 mm
