Imagen 1 de MDKUVE15-240-KGT/5-FM-SPU-N

MDKUVE15-240-KGT/5-FM-SPU-N

Consultar precio

Módulo lineal

MPN: MDKUVE15-240-KGT/5-FM-SPU-N Marca: Ina Categoría: Linear Motion Subcategoría: 7.º eje para robots Familia: Linear Modules Subfamilia: Módulos lineales con accionamiento por husillo

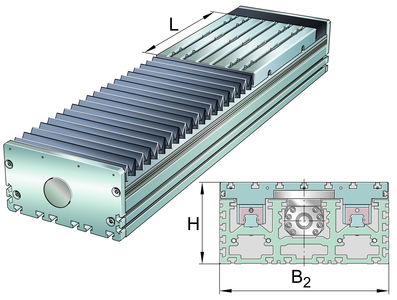

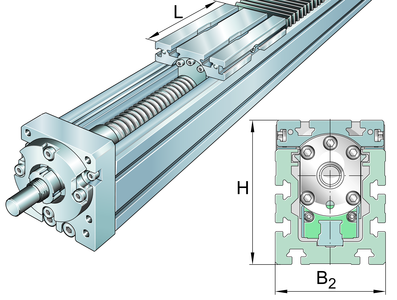

Tandem actuators with four-row linear recirculating bearing and guideway assembly, monorail guidance system and ball screw drive.With single spindle support, double nut and fixing slots in carriage

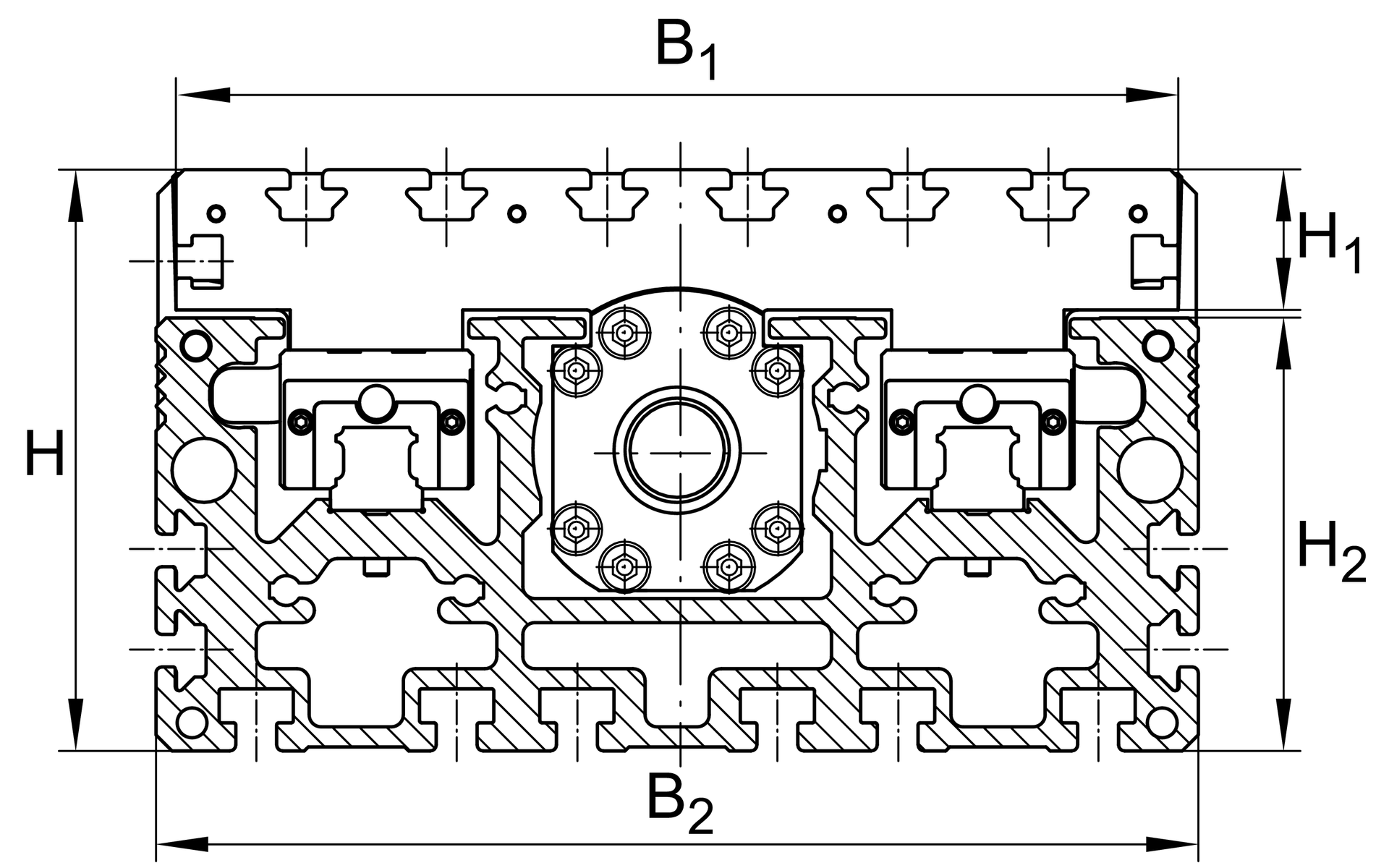

b2 180 mm

H 105 mm

H1 29,3 mm

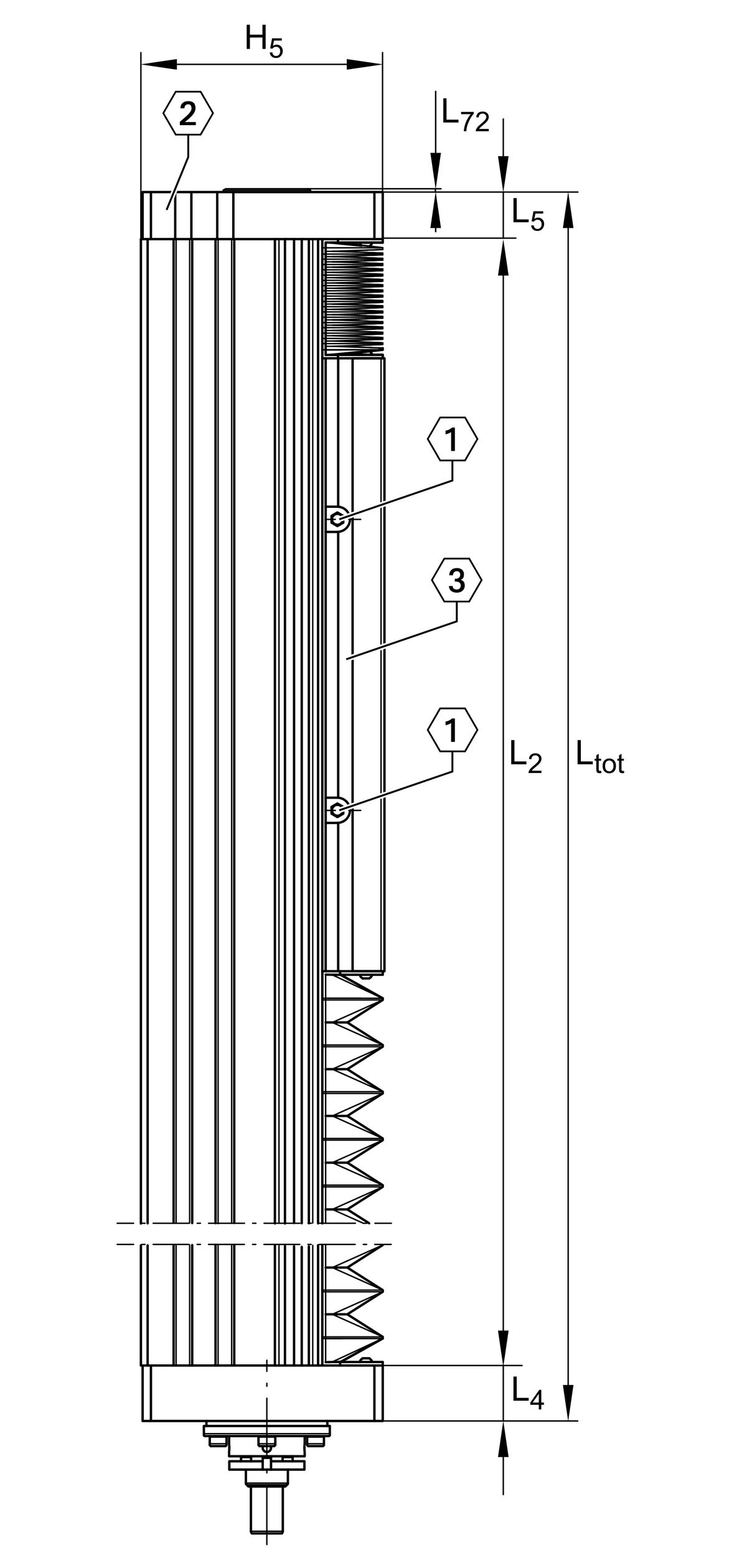

L 240 mm

L4 28 mm

h5 103,5 mm

S 5 mm

Carriage 4xKWVE15-B-H

ly 1.636 cm4

lz 200 cm4

I C0 58.000 N

II C 19.000 N

II C0 58.000 N

III C 19.000 N

III C0 58.000 N

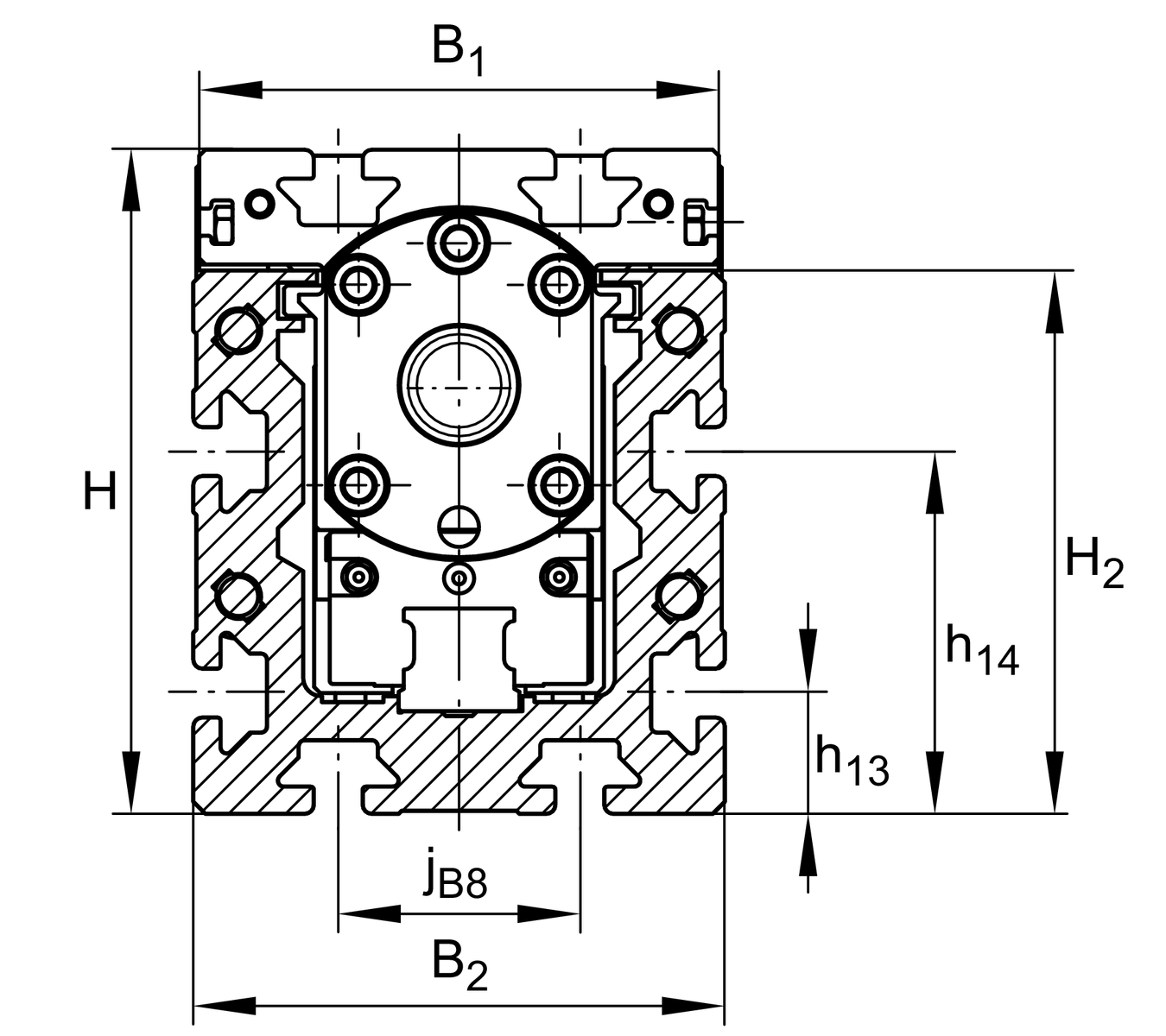

B1 176 mm

H2 74,5 mm

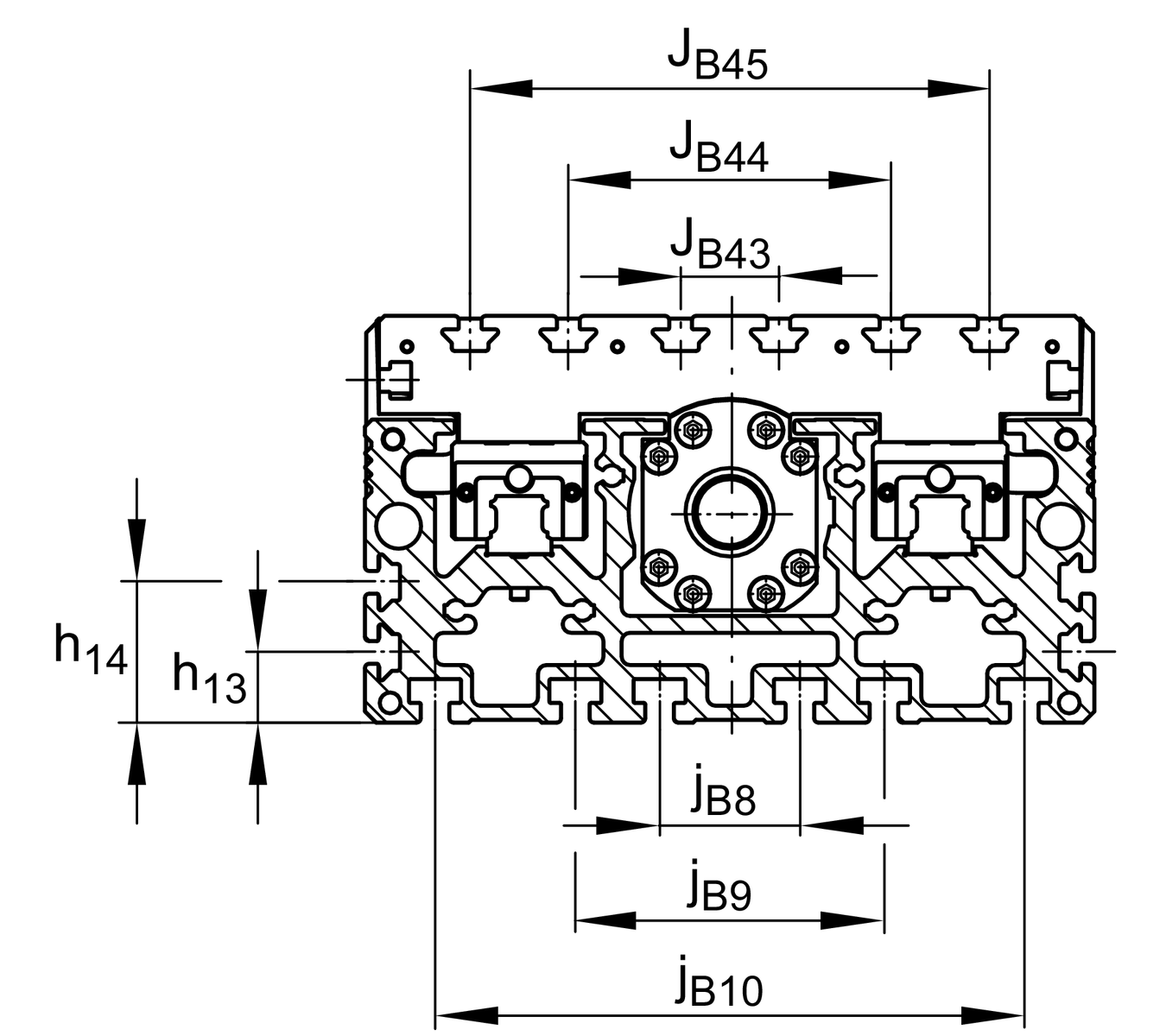

jB43 80 mm

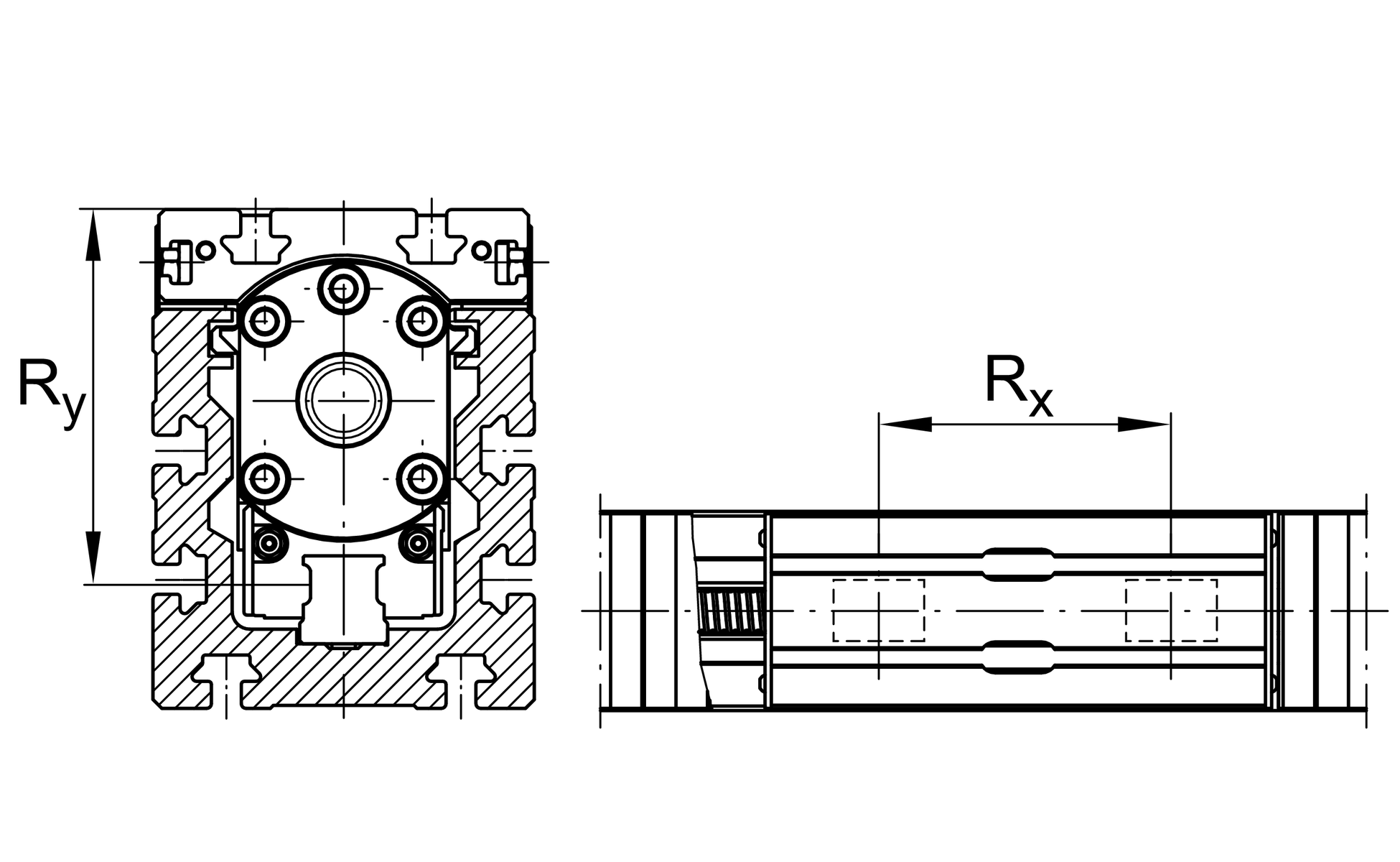

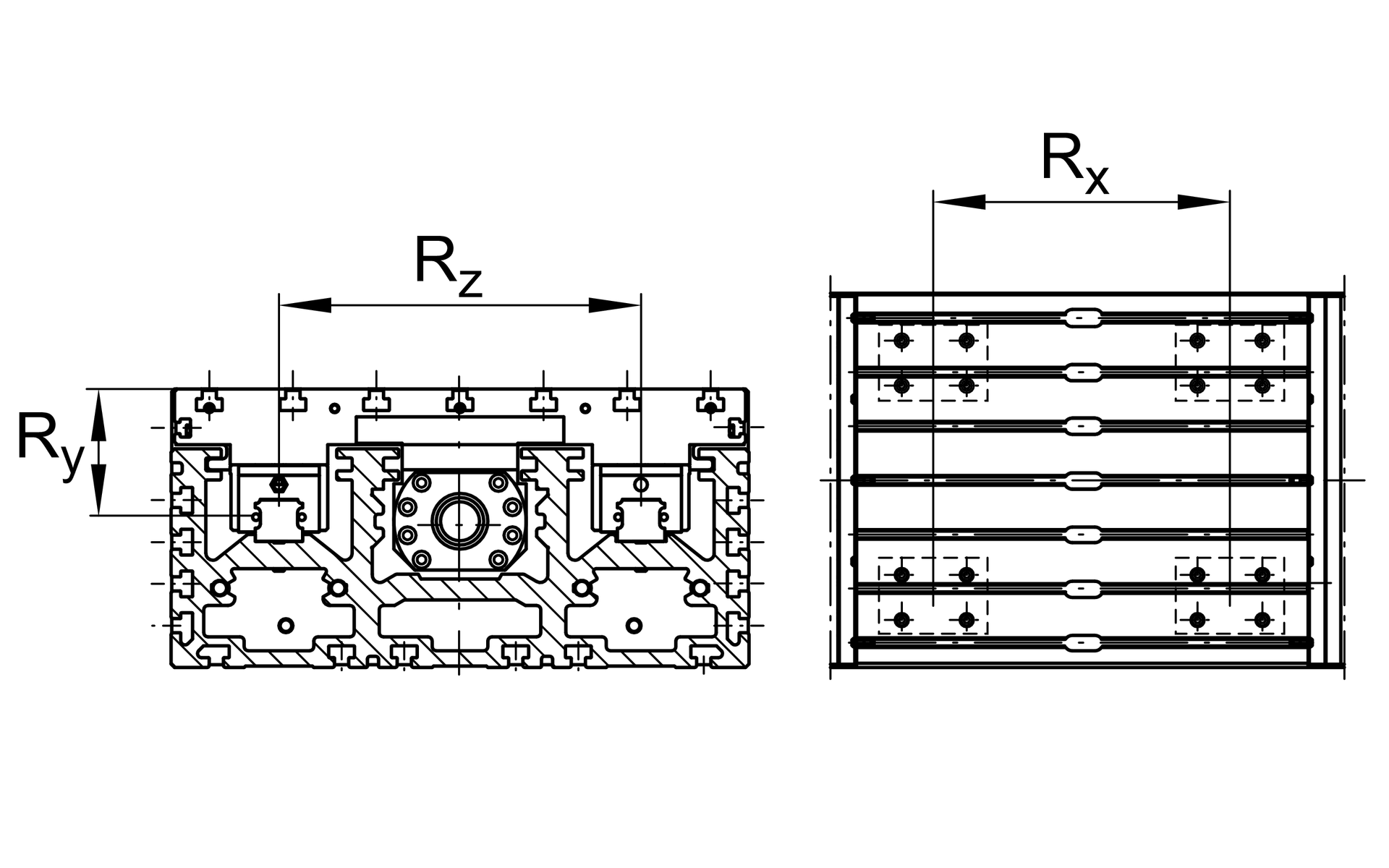

Rx 174 mm

RZ 104 mm

amax 10 m/s2

jB8 70 mm

mLAW 4,61 kg

Vmax 0,29 m/s

FBL 1,15

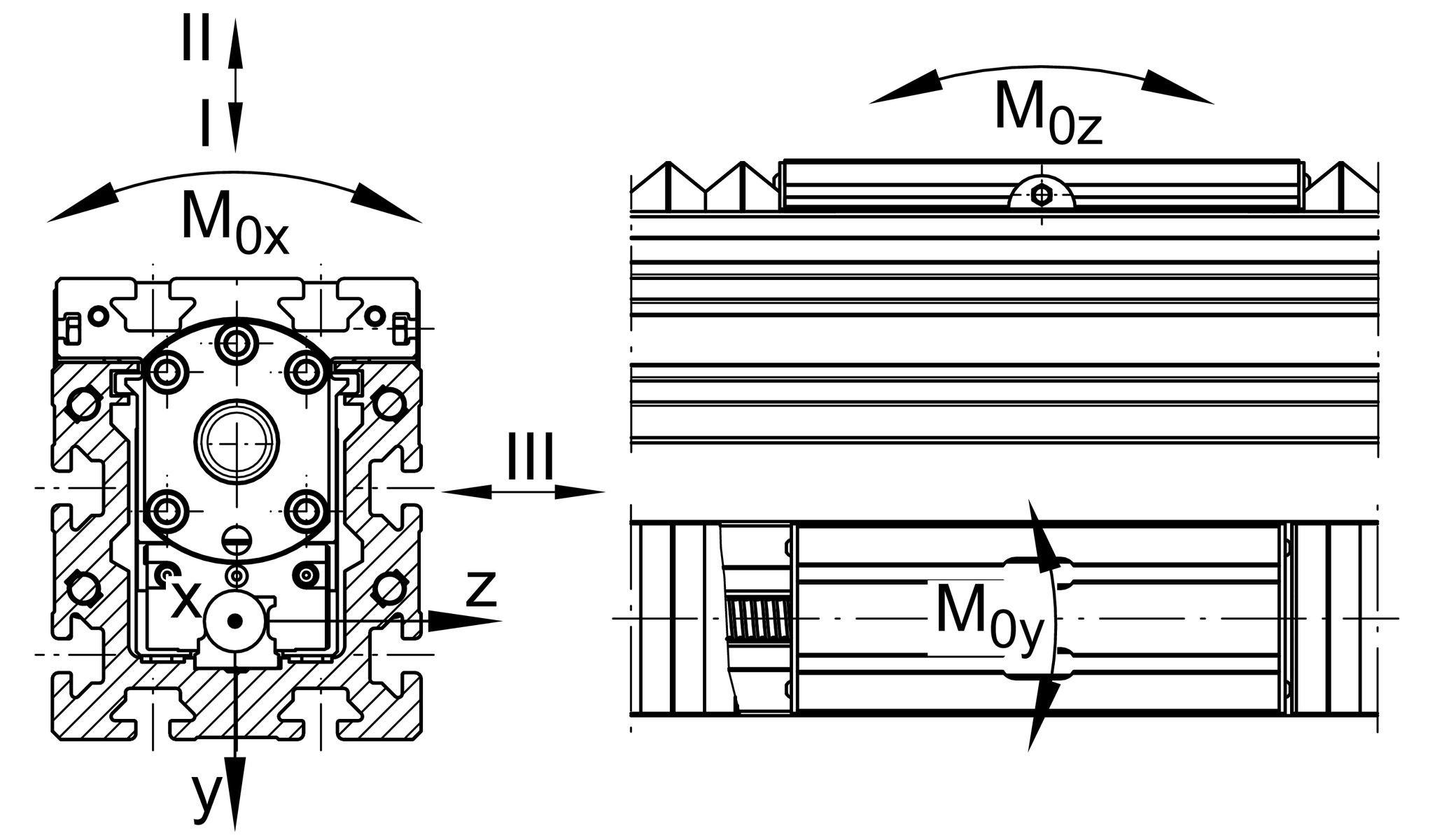

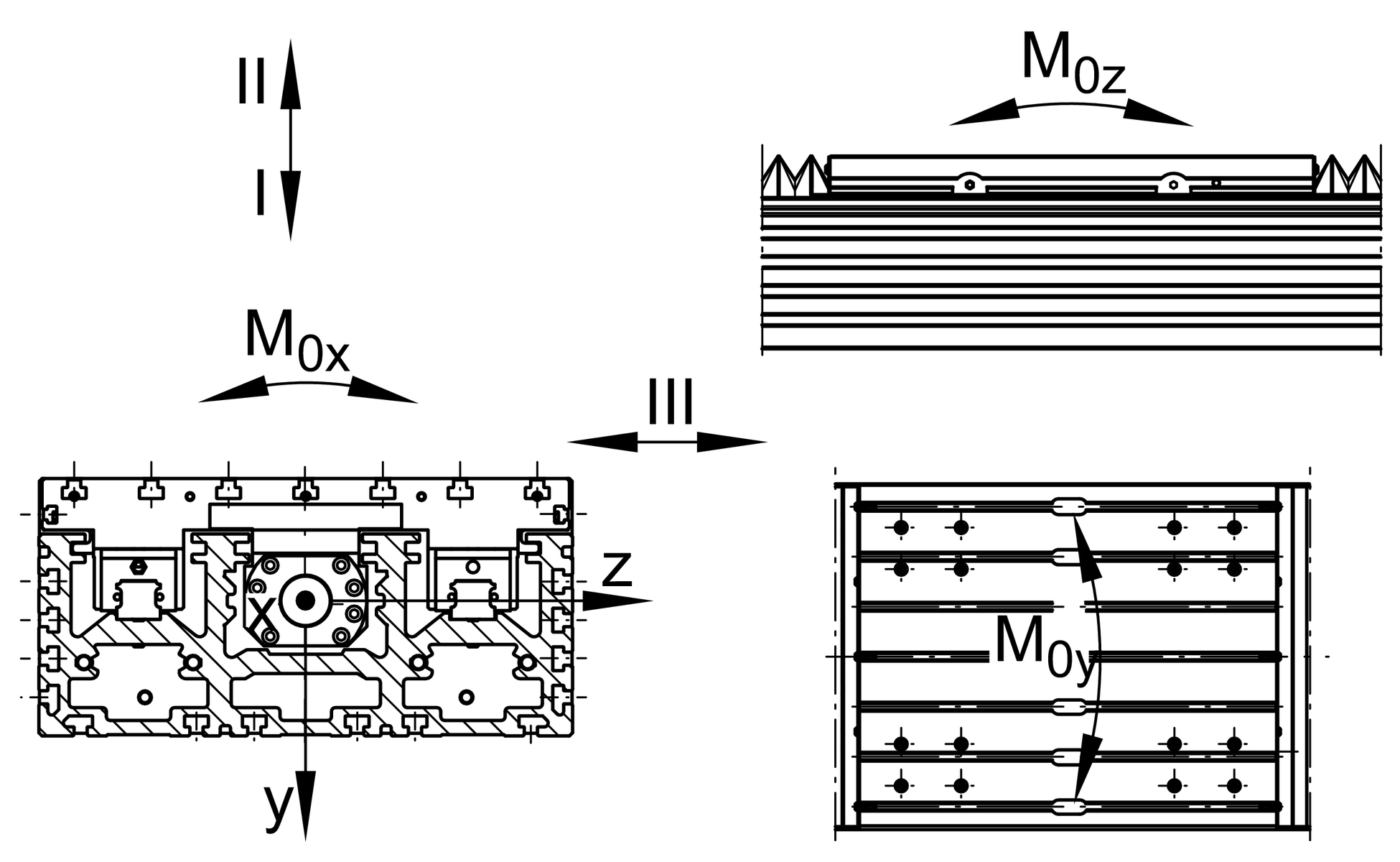

M0x per 2.700 Nm

M0y per 2.950 Nm

M0z per 3.450 Nm

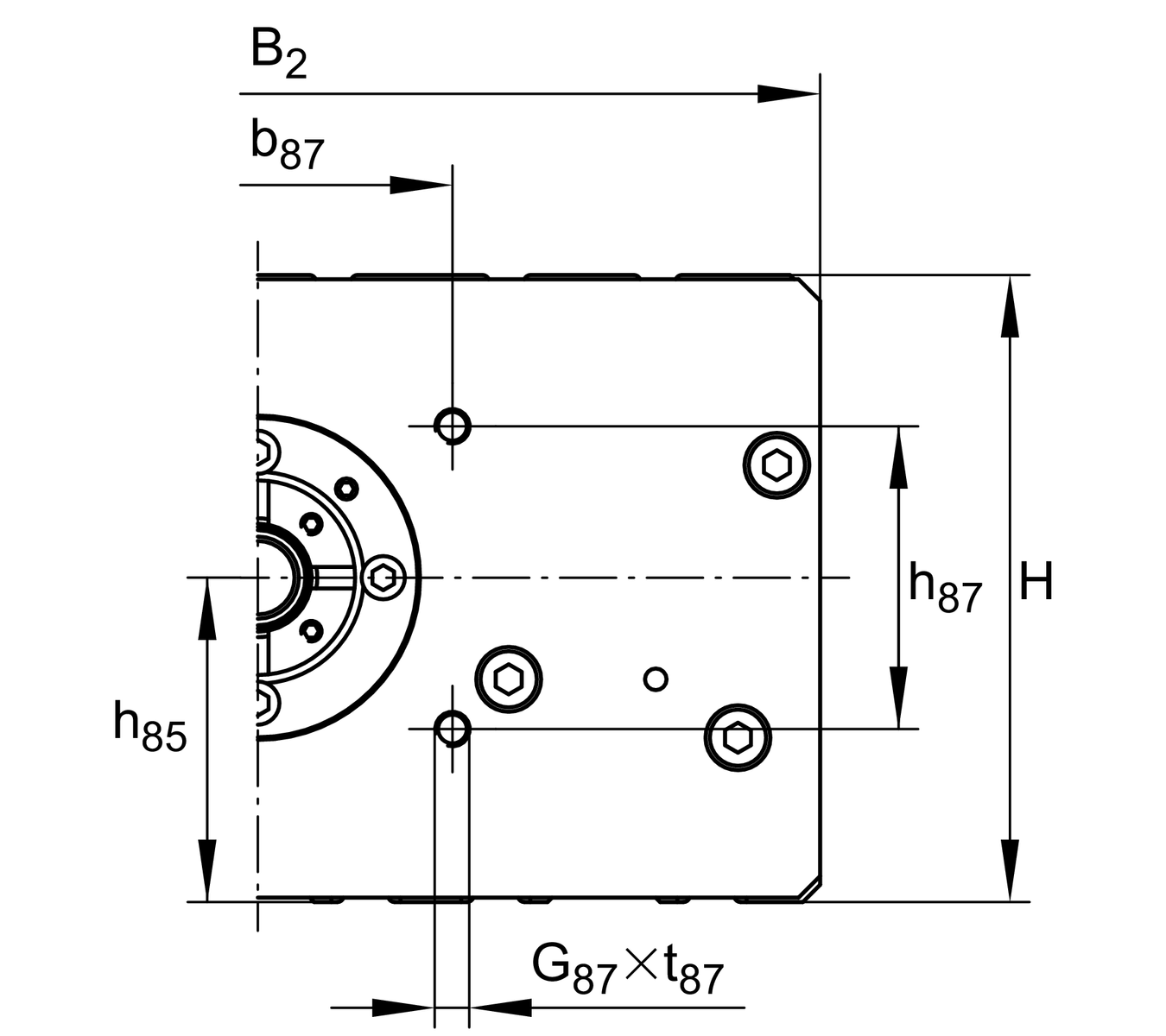

G87 M6

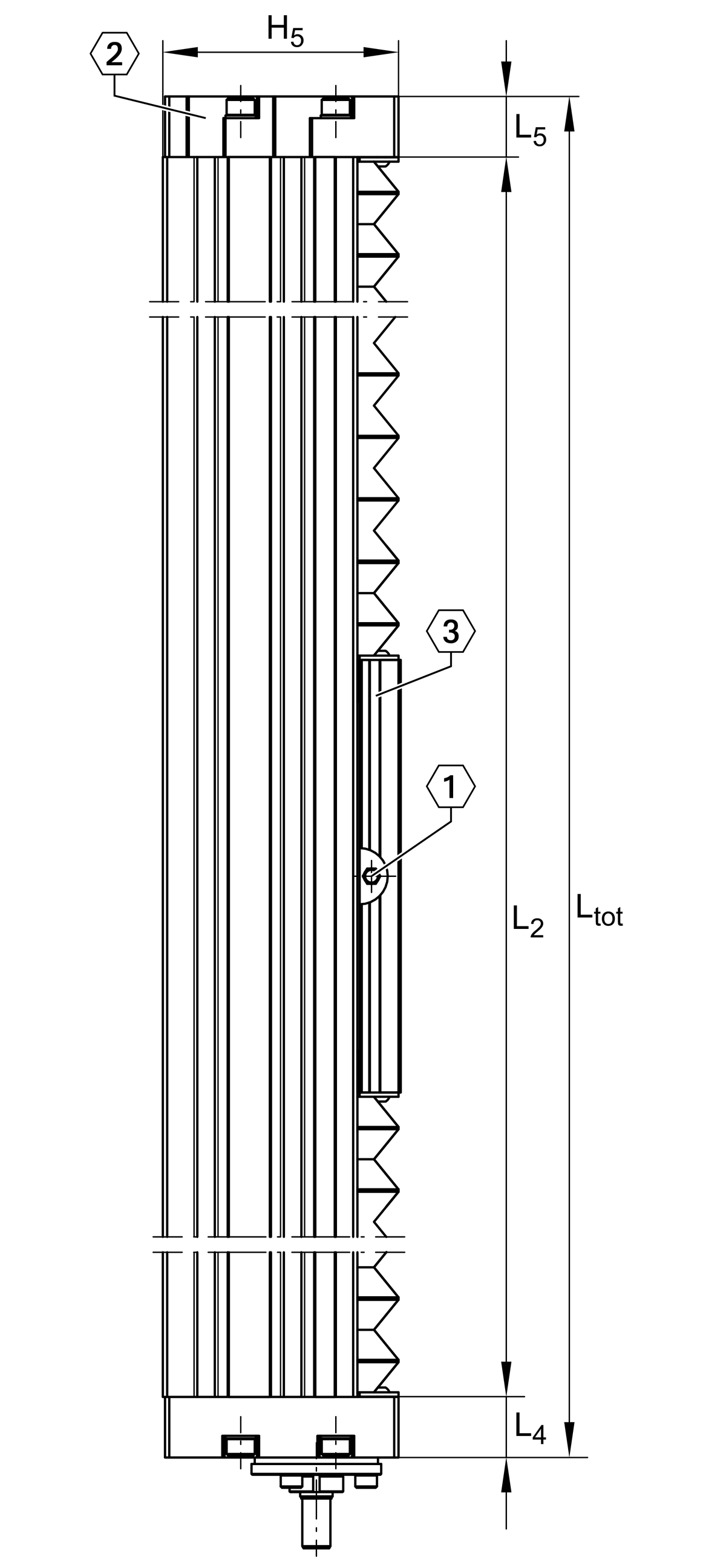

L2 max 5.850 mm

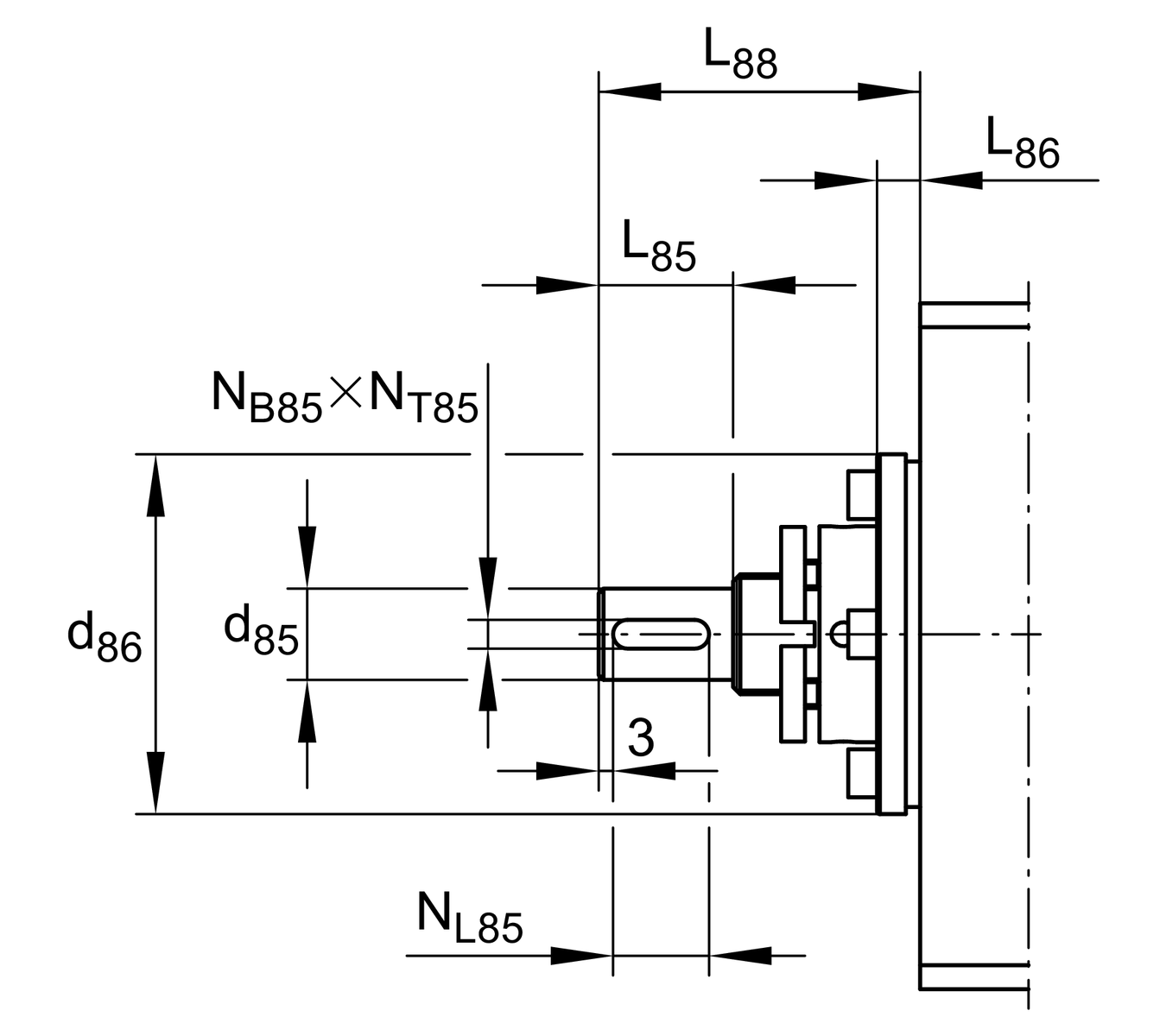

L88 42 mm

NB85 5 mm

NL85 18 mm

NT85 3,5 mm

Ry 56,5 mm

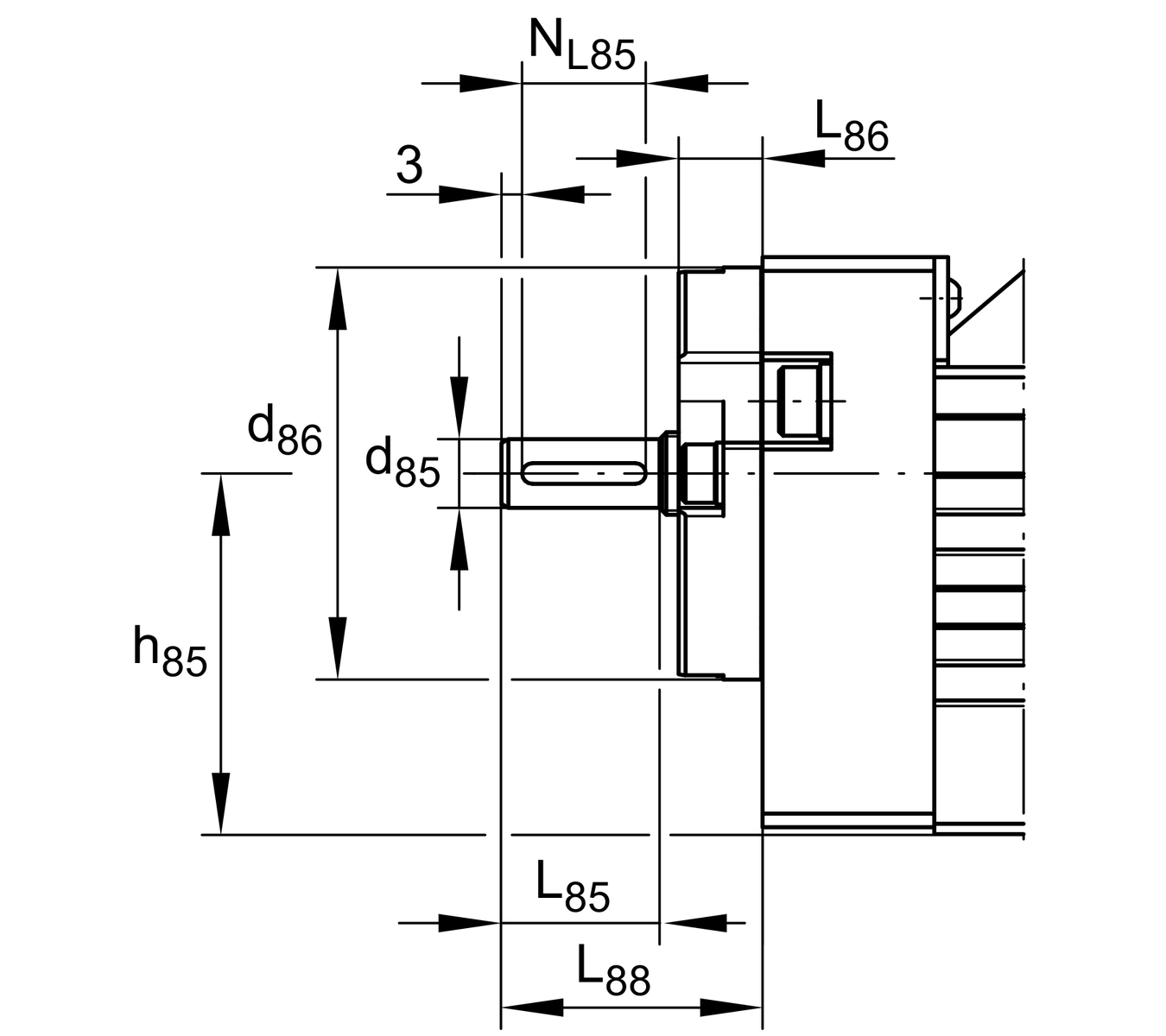

d85 13 mm

d86 60 mm

h13 25 mm

h14 45 mm

h85 60,5 mm

L5 28 mm

h87 46 mm

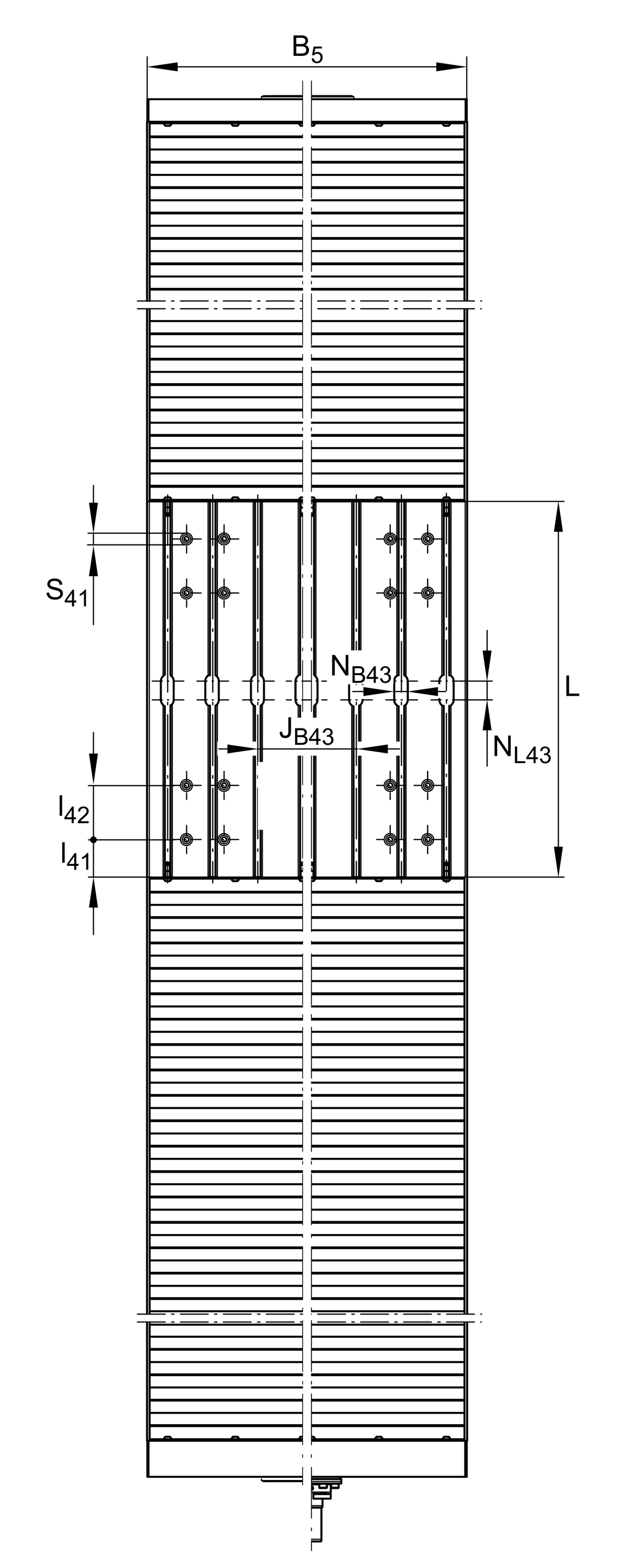

S41 10 mm

Tol d85 h6

l41 20 mm

l42 26 mm

JB44 130 mm

L86 8 mm

P 5 mm

Rolling Bearings ZKLF1560-2RS-PE

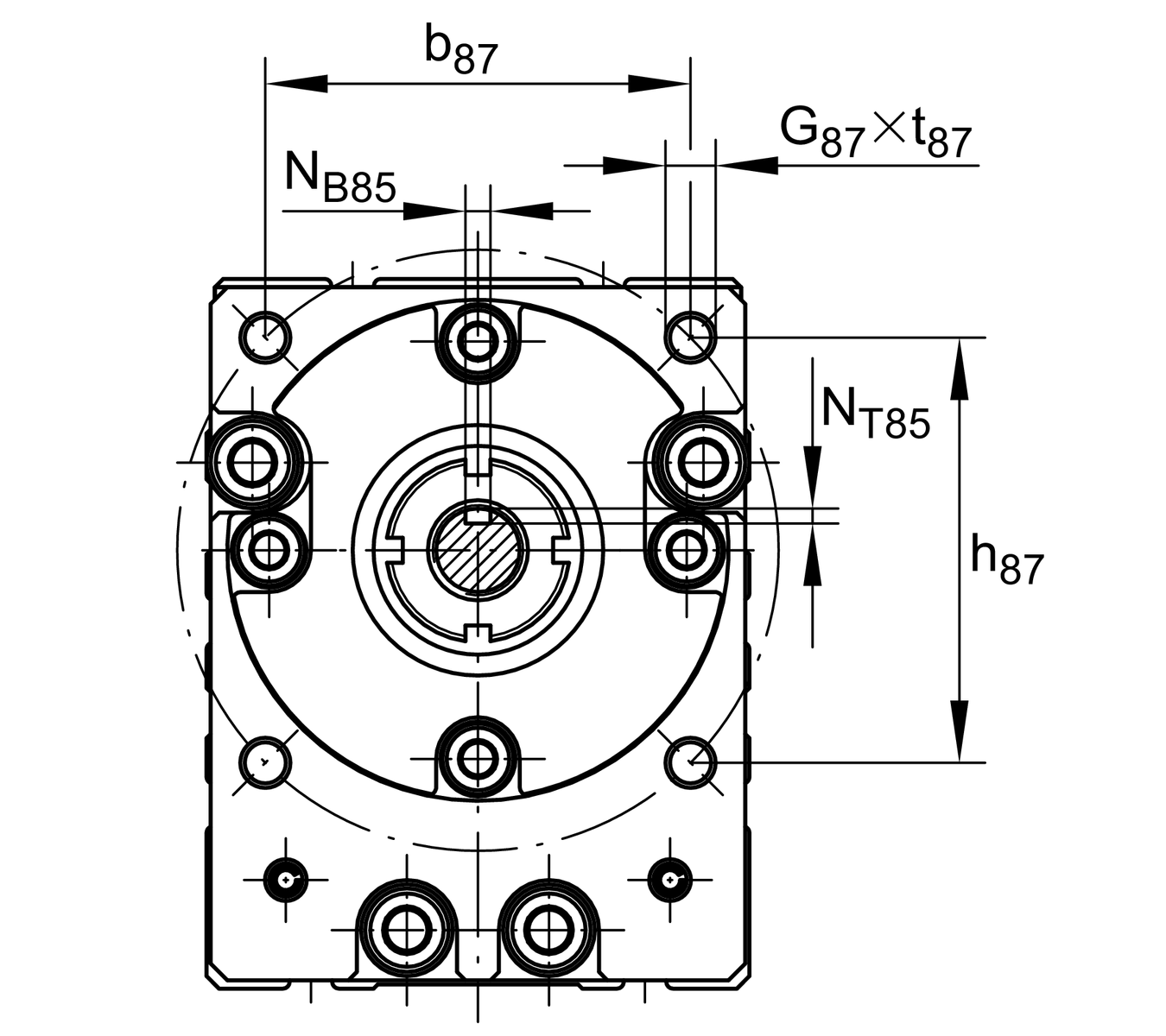

b87 68 mm

D0 20 mm

jB9 140 mm

t87 15 mm

l85 23 mm

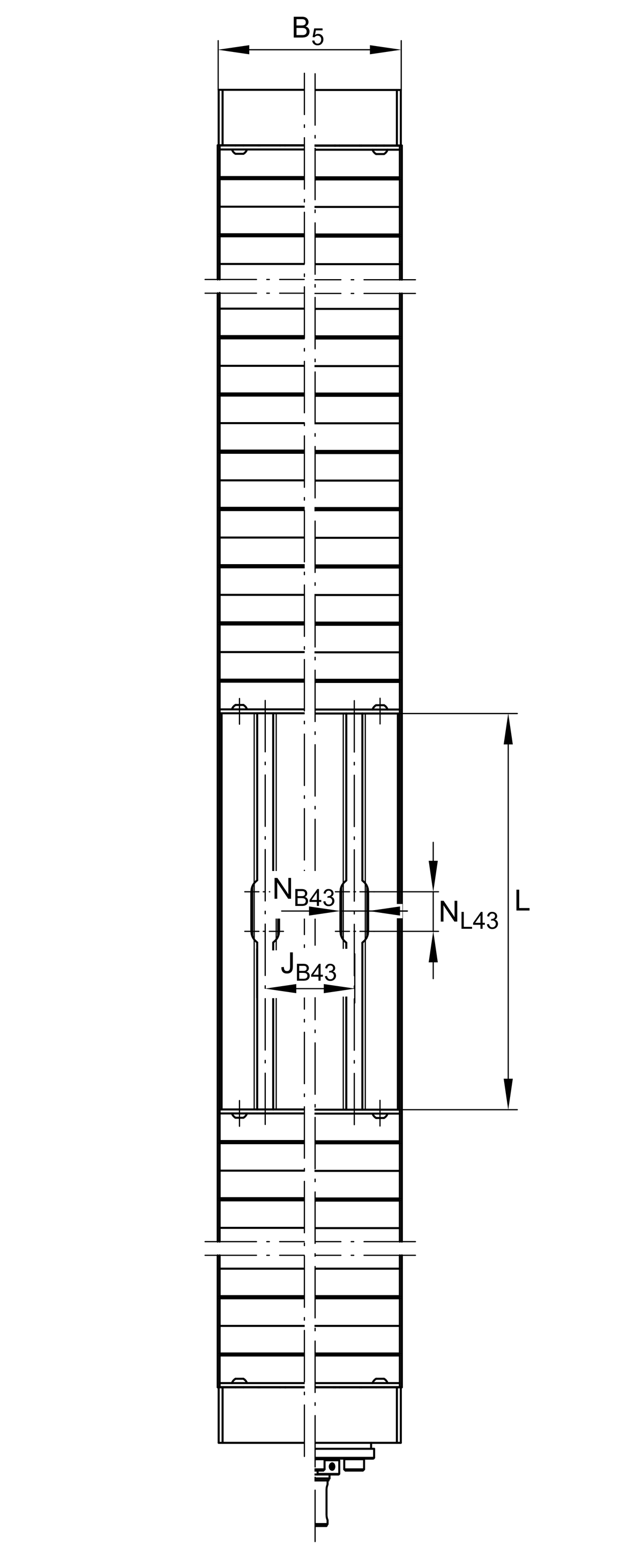

b5 179 mm

IC 19.000 N

C0a L 28.000 N

C0a MU 16.600 N

ca L 17.900 N

Ca MU 10.500 N

Drive System FM

Tol d86 h7

LS 0,846 kg*cm2

NB43 14 mm

NL43 20 mm

SPU Ja
