Imagen 1 de MDKUVE15-240-KGT-OA-WN2-N

MDKUVE15-240-KGT-OA-WN2-N

Consultar precio

Módulo lineal

MPN: MDKUVE15-240-KGT-OA-WN2-N Marca: Ina Categoría: Linear Motion Subcategoría: 7.º eje para robots Familia: Linear Modules Subfamilia: Módulos lineales con accionamiento por husillo

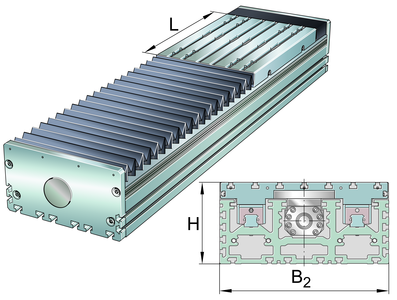

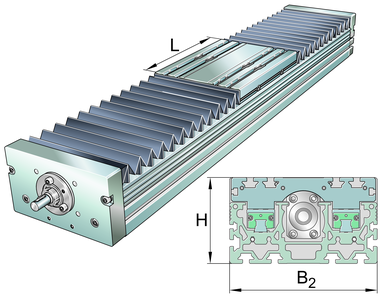

Tandem actuators with four-row linear recirculating bearing and guideway assembly, monorail guidance system and ball screw drive.With second, non-driven carriage, without ball screw drive (no spindle), with fixing slots in carriage

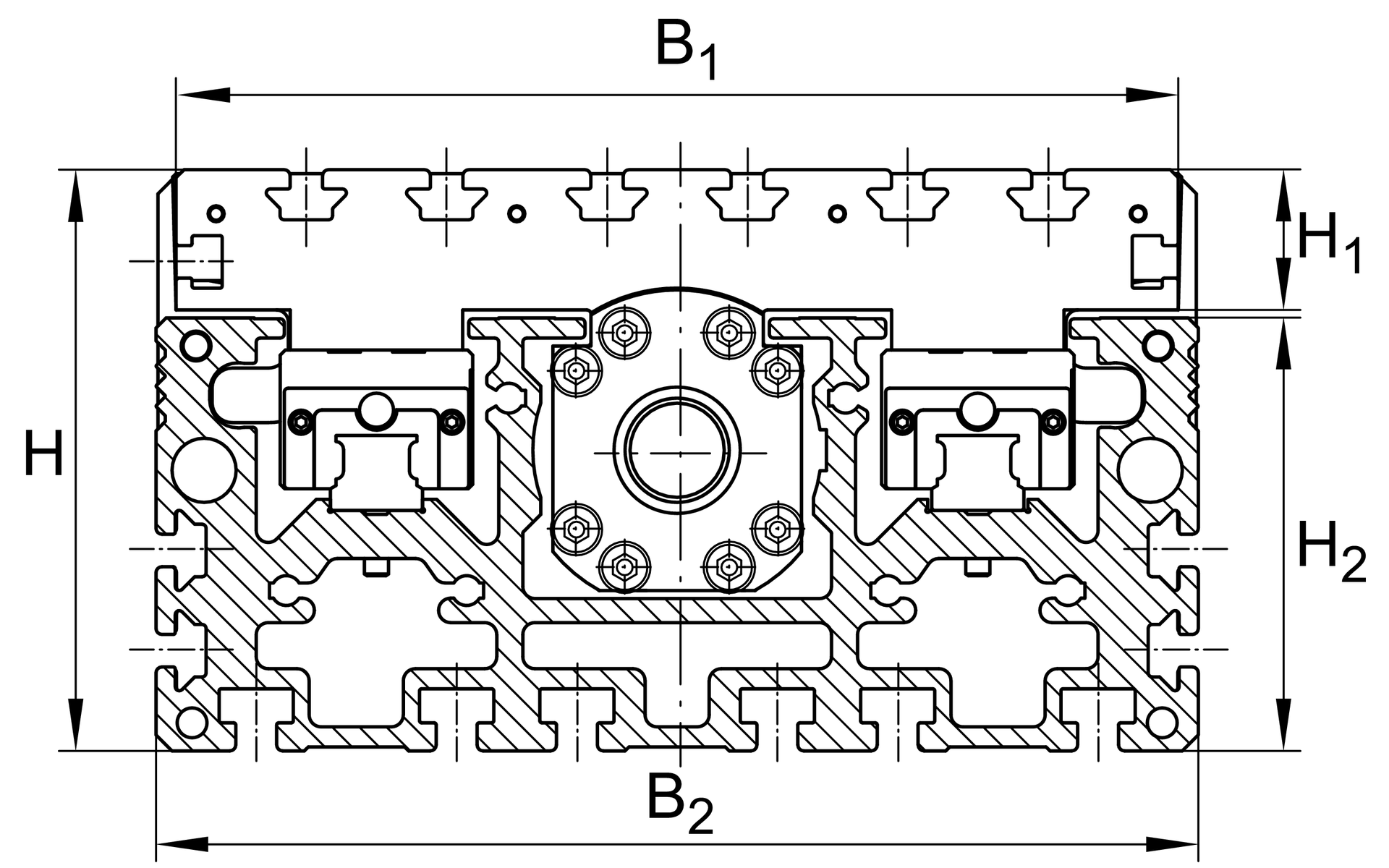

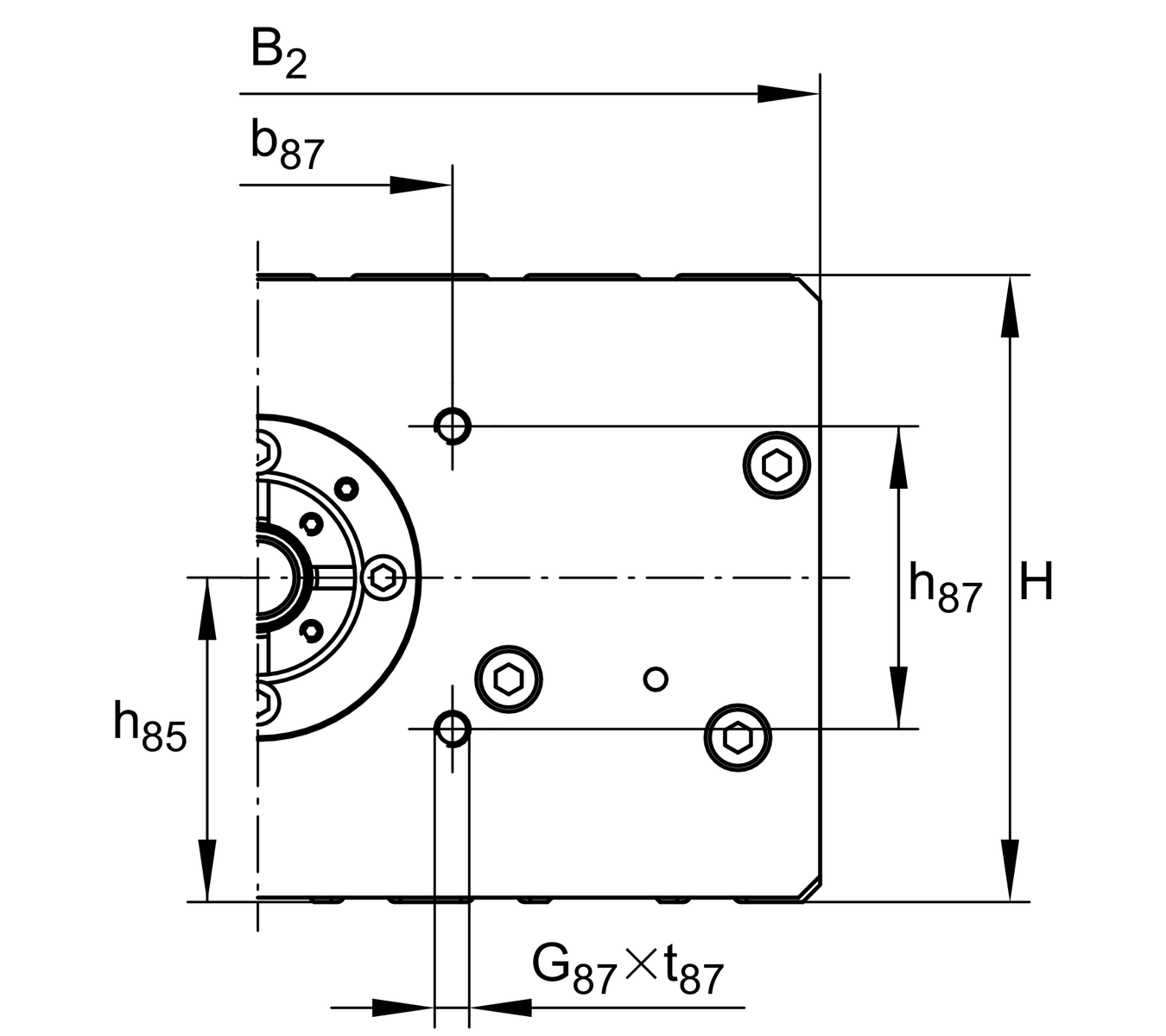

b2 180 mm

H 105 mm

H1 29,3 mm

L 240 mm

L4 28 mm

h5 103,5 mm

S 10 mm

Carriage 4xKWVE15-B-H

ly 1.636 cm4

lz 200 cm4

I C0 58.000 N

II C 19.000 N

II C0 58.000 N

III C 19.000 N

III C0 58.000 N

B1 176 mm

H2 74,5 mm

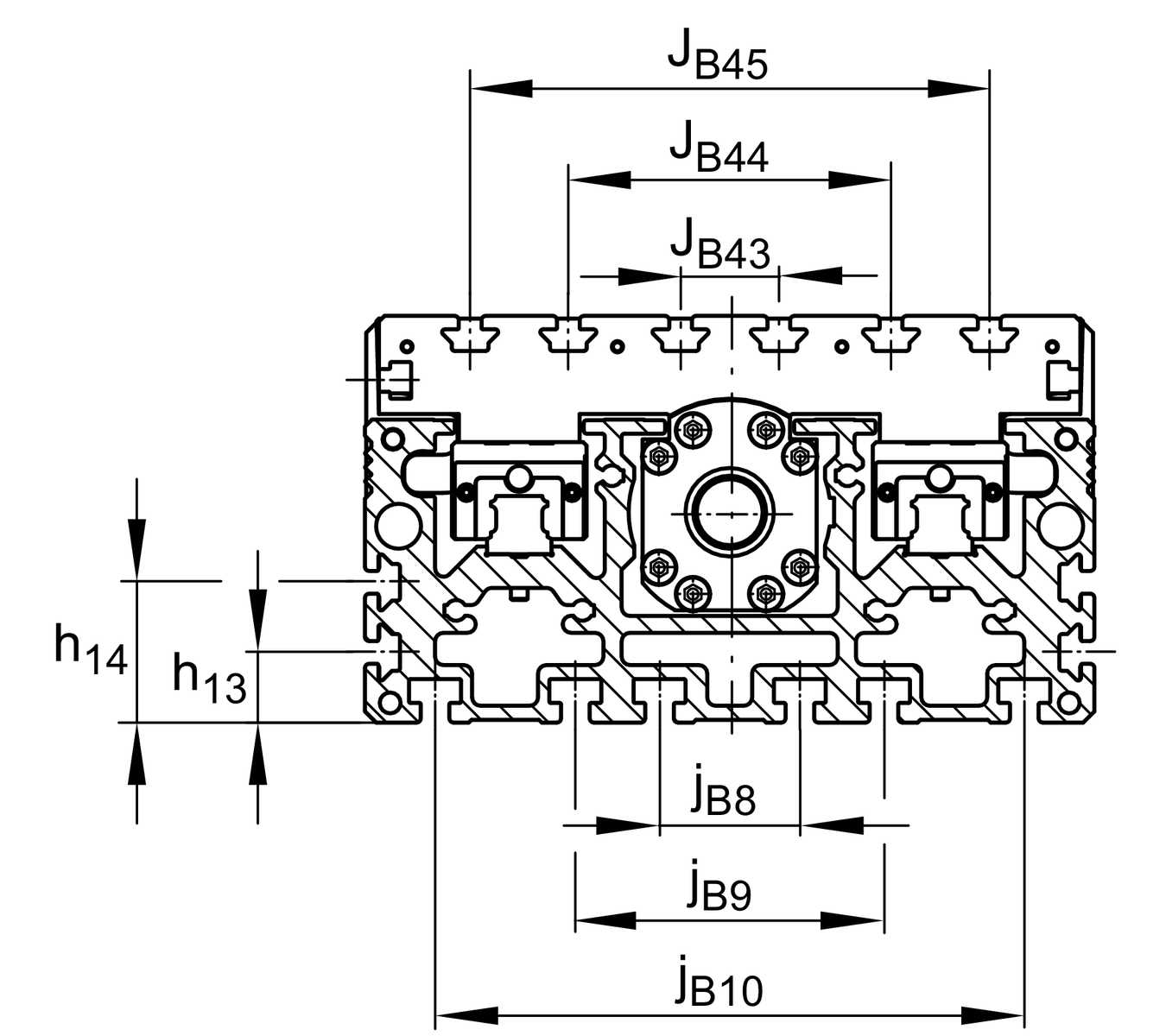

jB43 80 mm

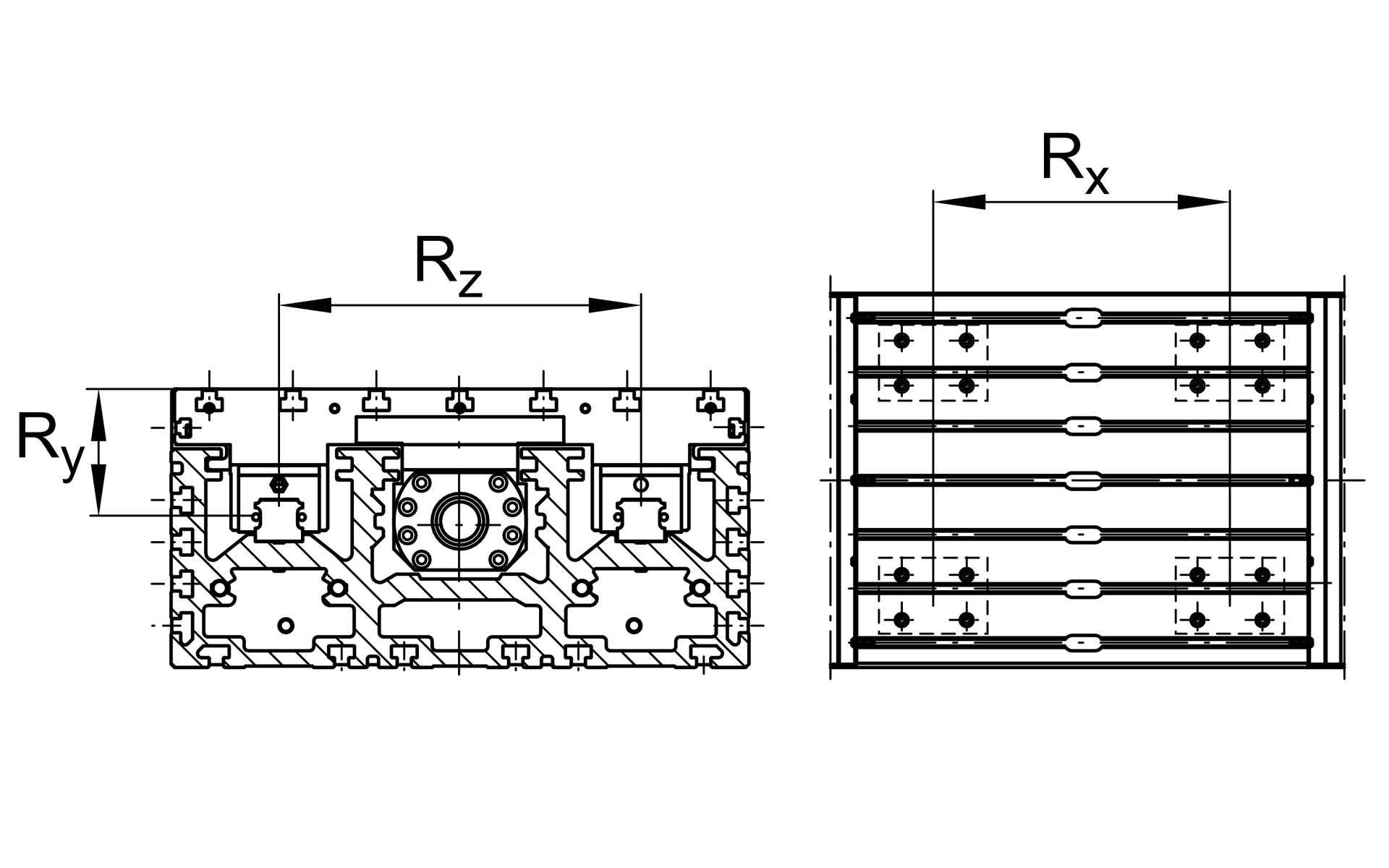

Rx 174 mm

RZ 104 mm

jB8 70 mm

mLAW 4,2 kg

FBL 1,15

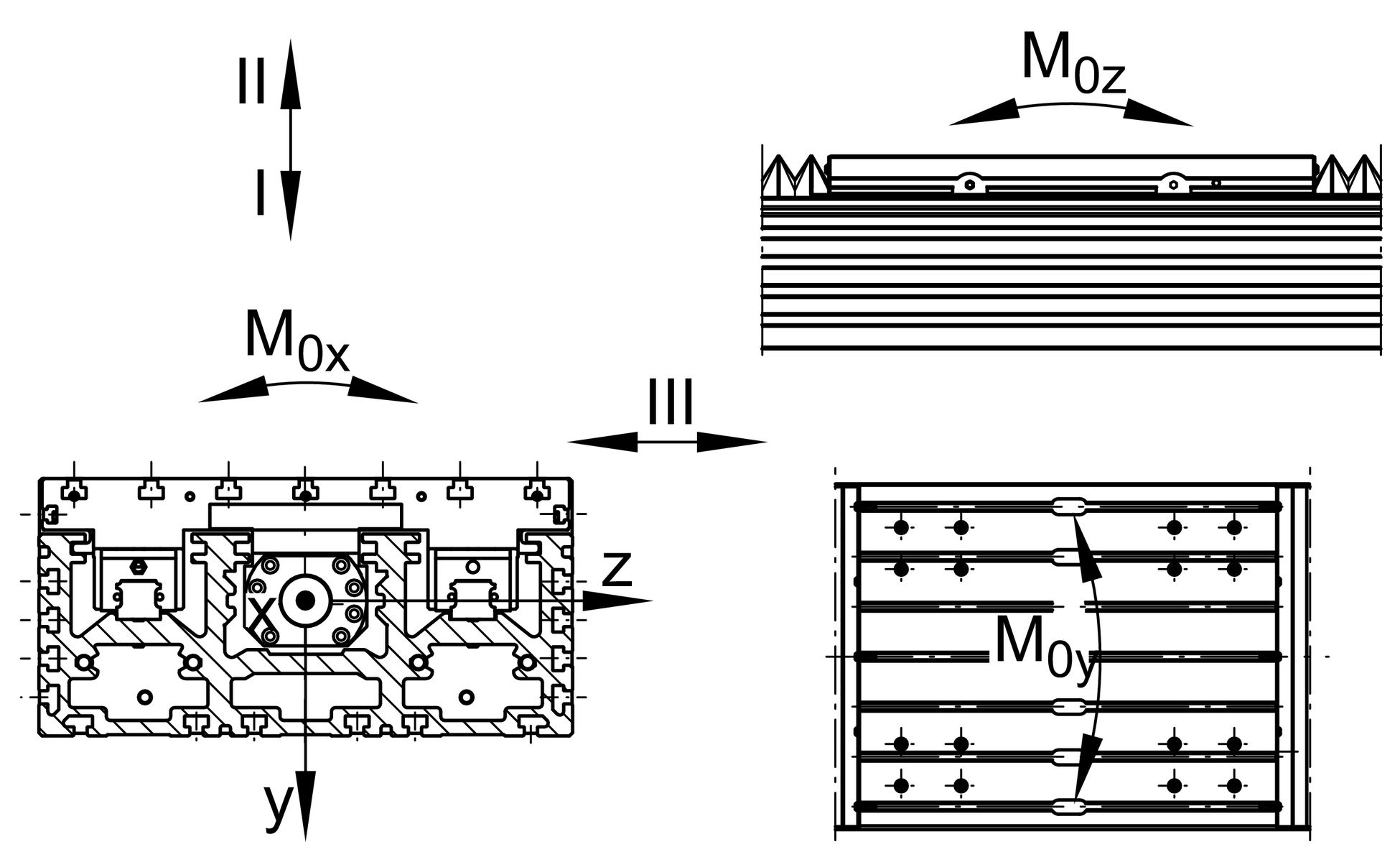

M0x per 2.700 Nm

M0y per 2.950 Nm

M0z per 3.450 Nm

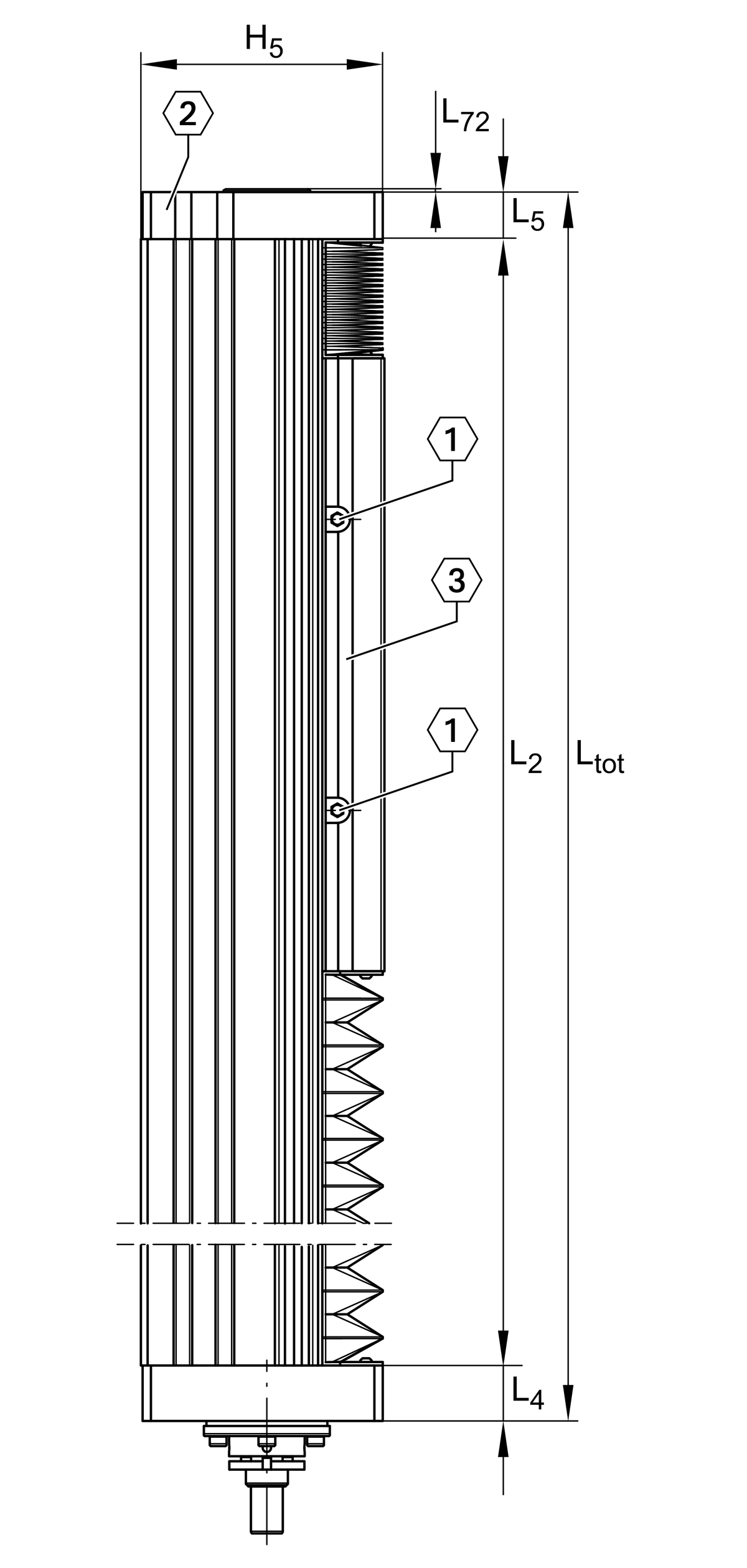

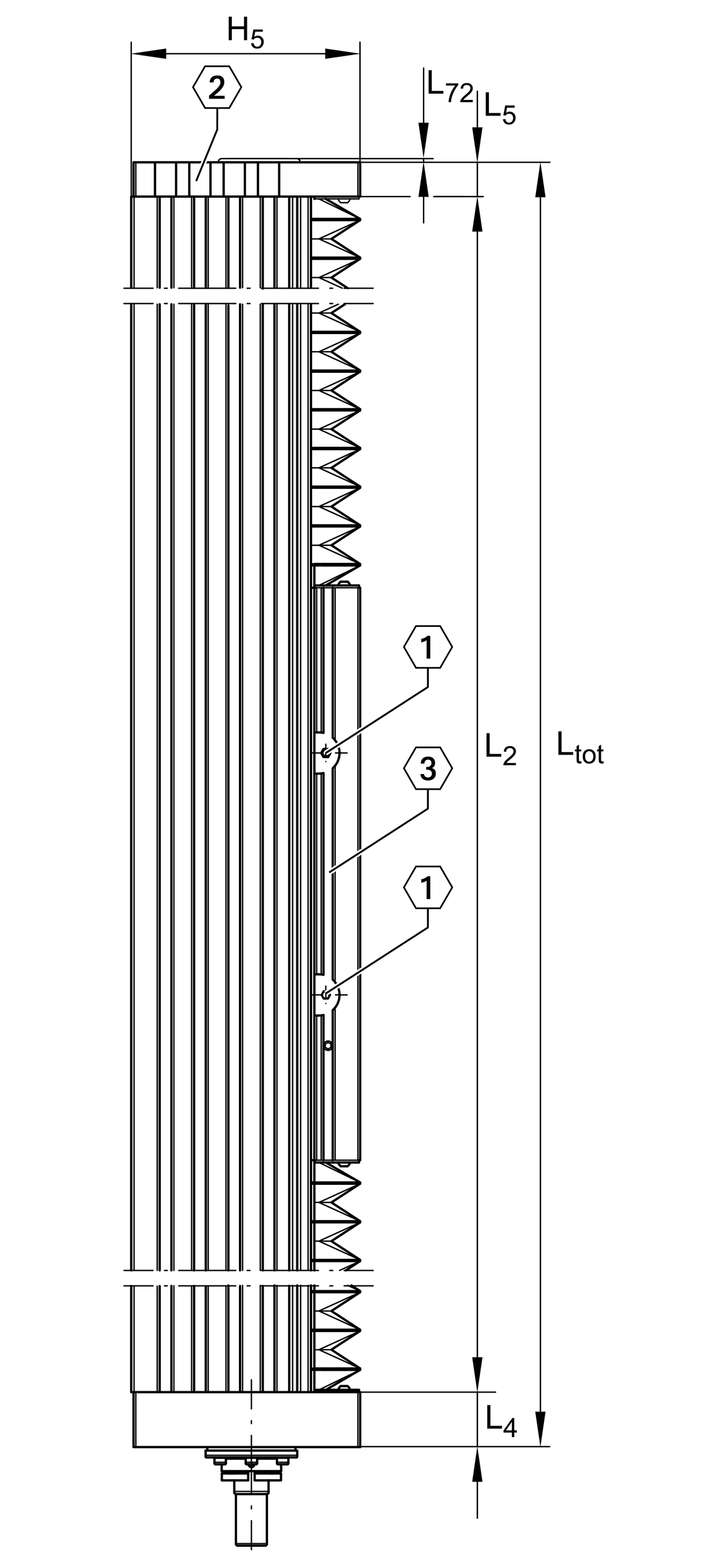

L2 max 5.850 mm

Ry 56,5 mm

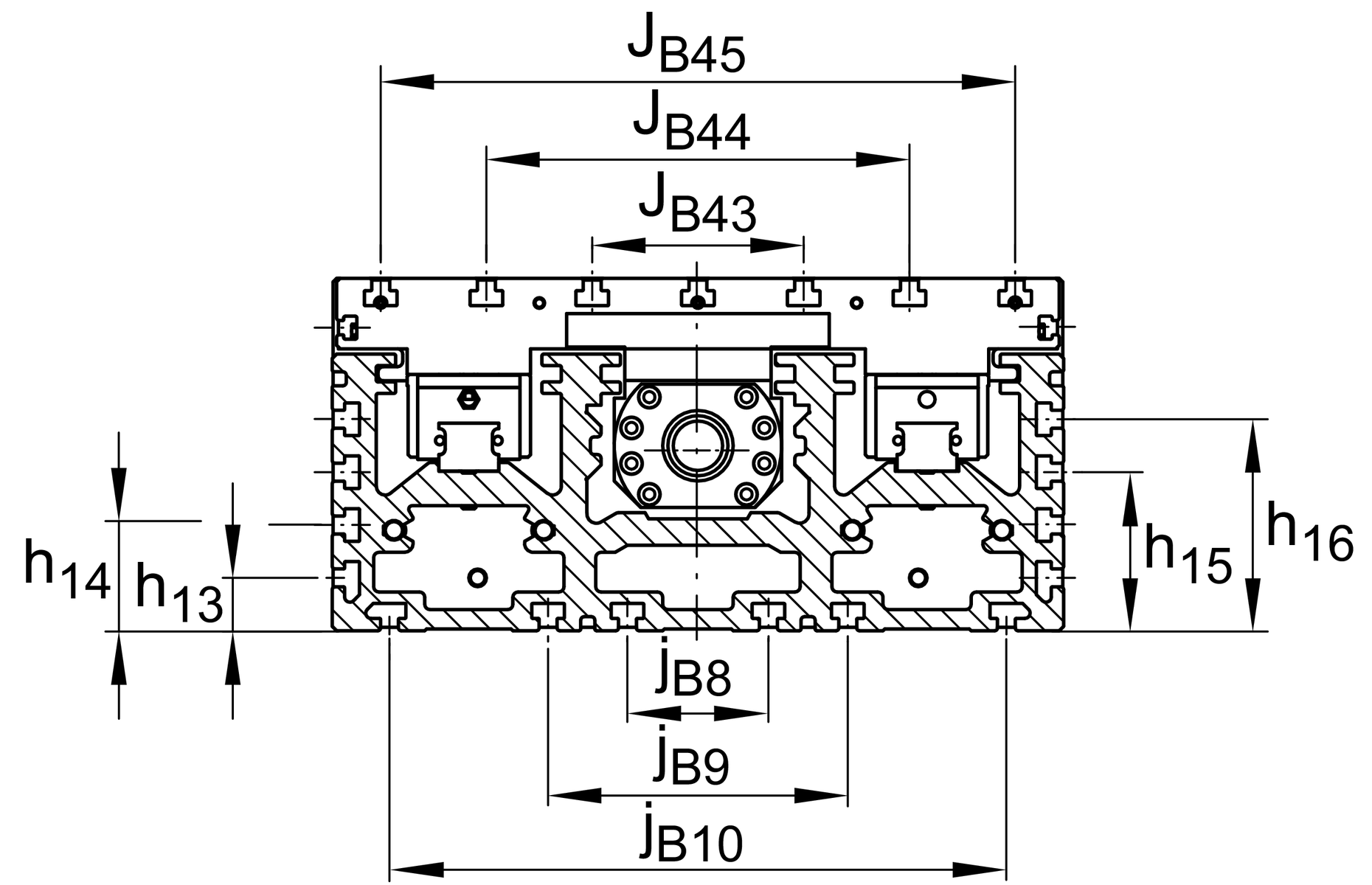

h13 25 mm

h14 45 mm

L5 28 mm

m3 4,2 kg

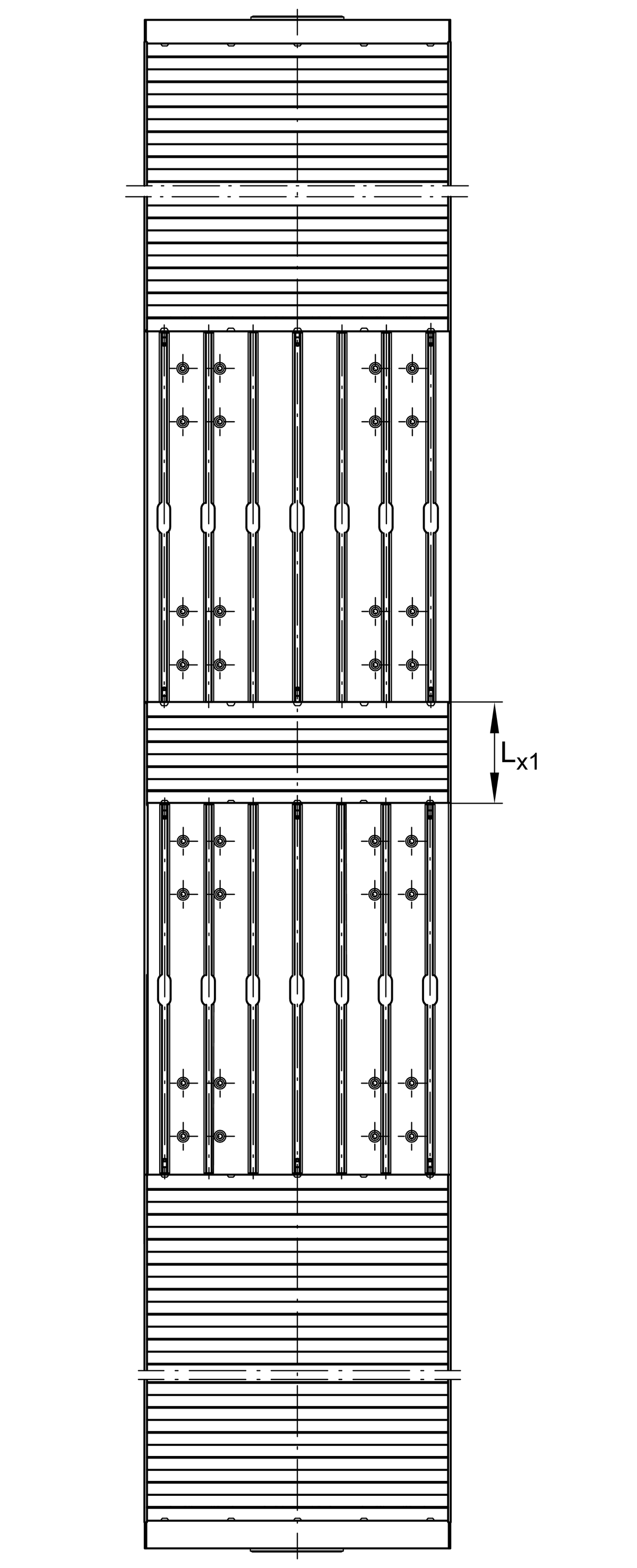

Lx1 min 20 mm

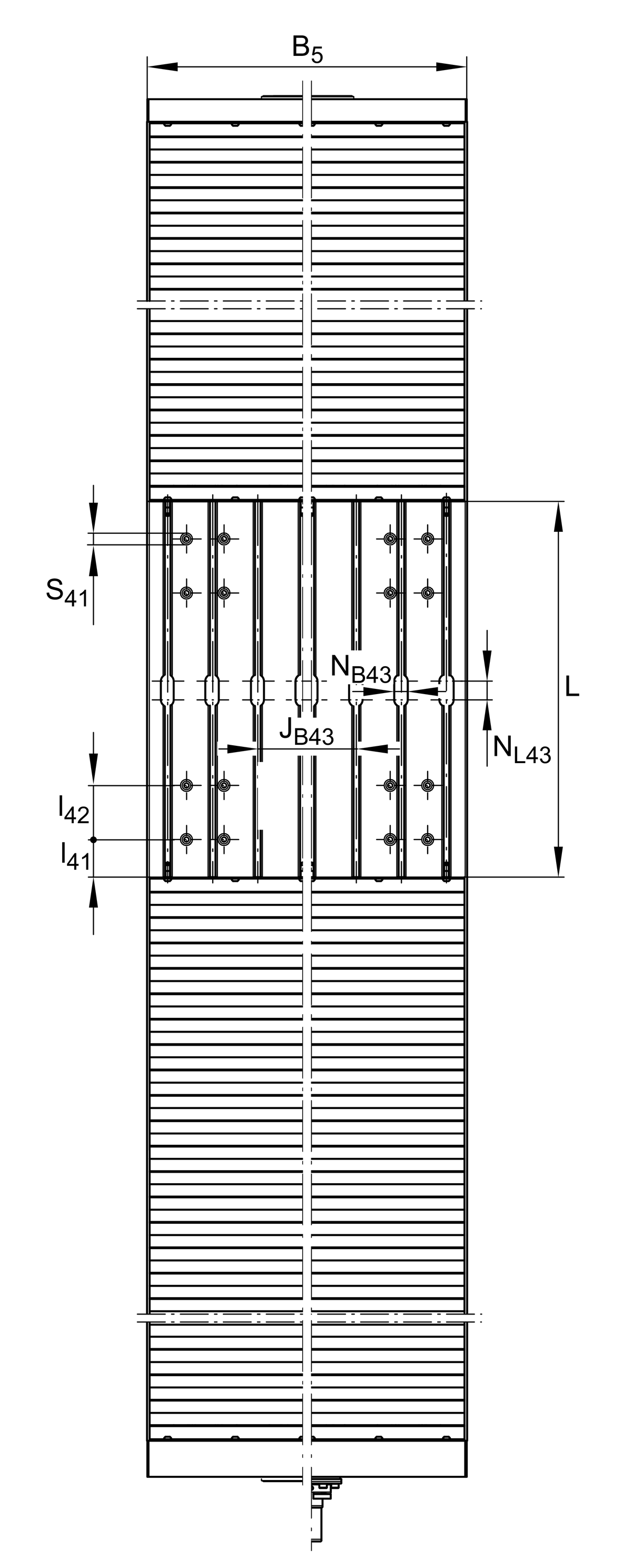

S41 10 mm

l41 20 mm

l42 26 mm

JB44 130 mm

jB9 140 mm

b5 179 mm

IC 19.000 N

NB43 14 mm

NL43 20 mm

WN2 Ja
