Imagen 1 de LTS40-230-2505-MM-1

LTS40-230-2505-MM-1

Consultar precio

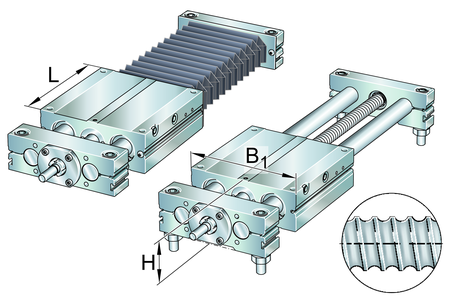

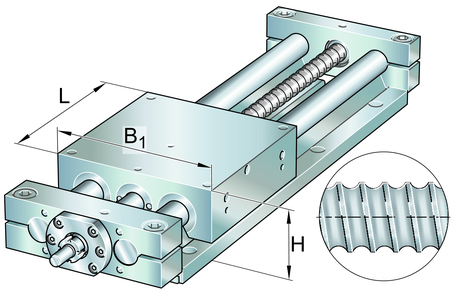

Mesa lineal

MPN: LTS40-230-2505-MM-1 Marca: Ina Categoría: Linear Motion Subcategoría: 7.º eje para robots Familia: Linear Modules Subfamilia: Mesas lineales

C 12.300 N

C0 22.500 N

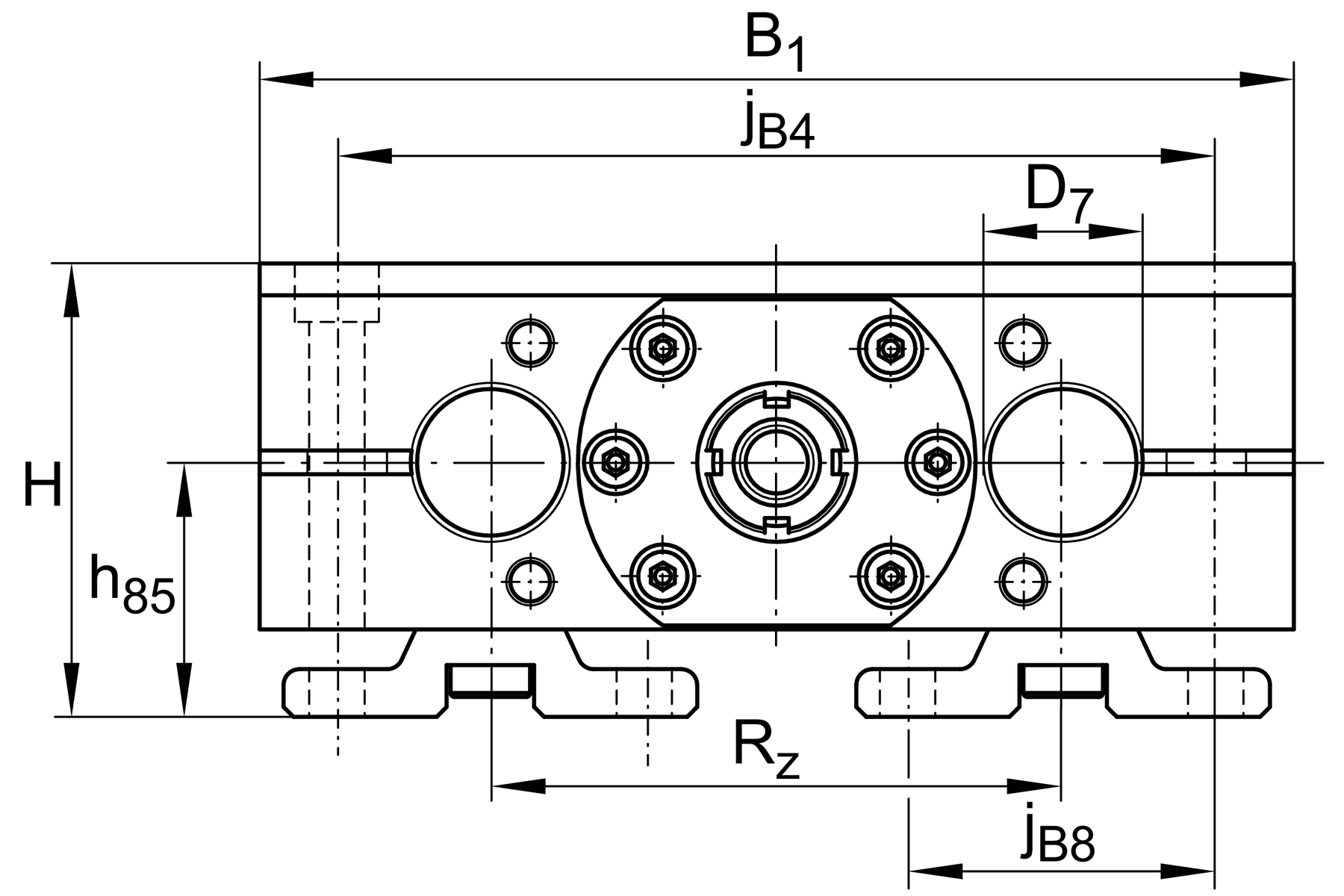

H 95 mm

JL4 15 mm

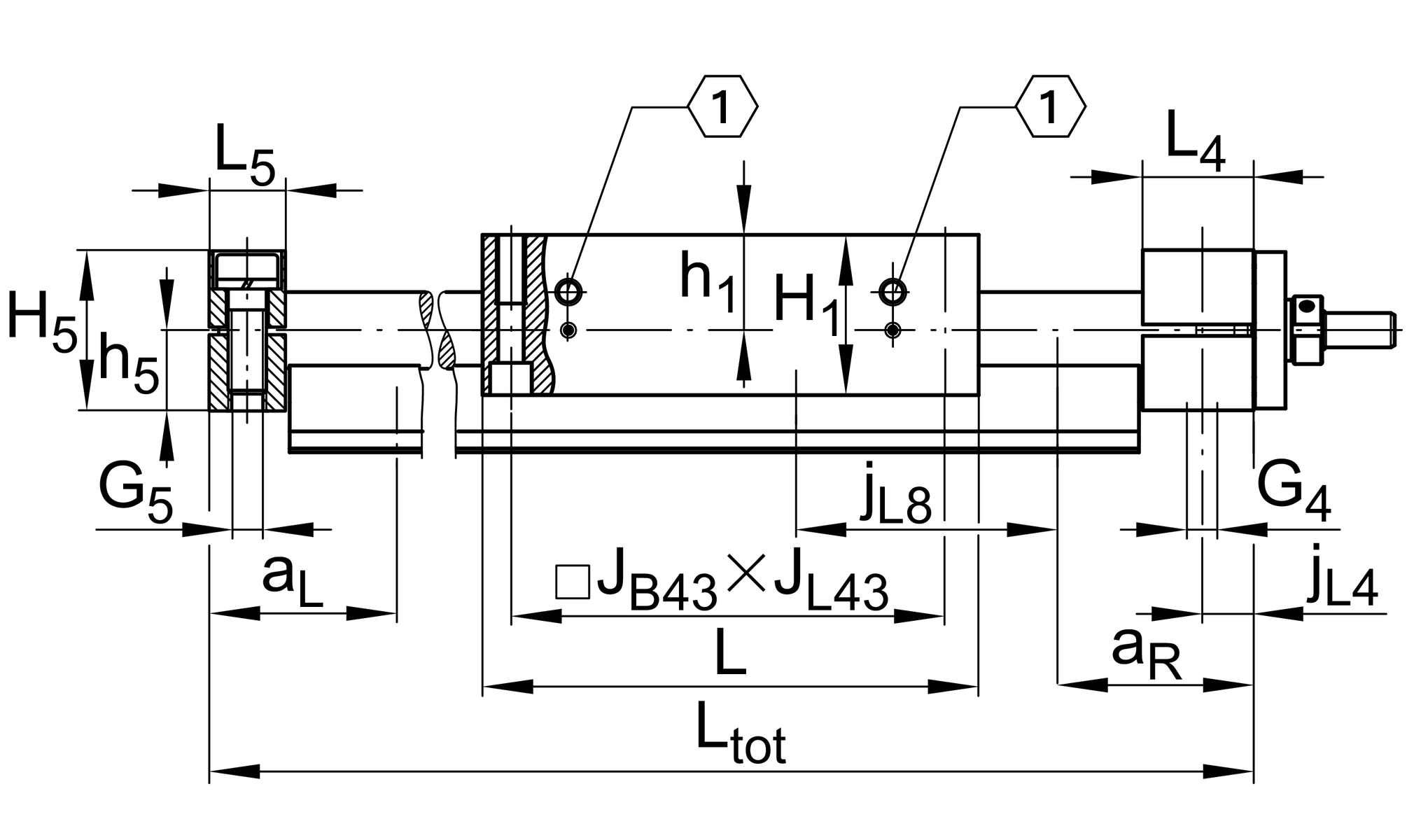

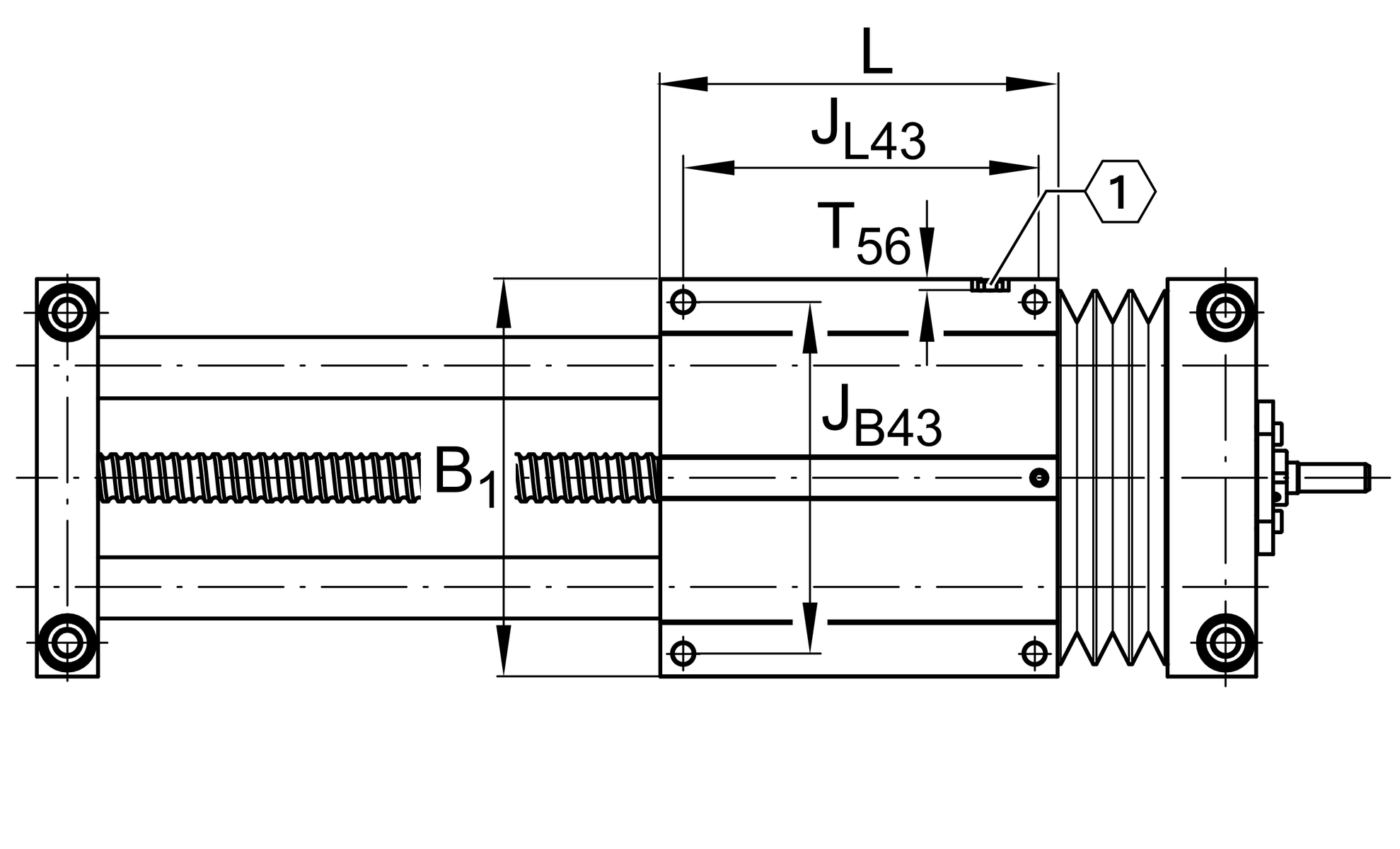

L 230 mm

L4 39 mm

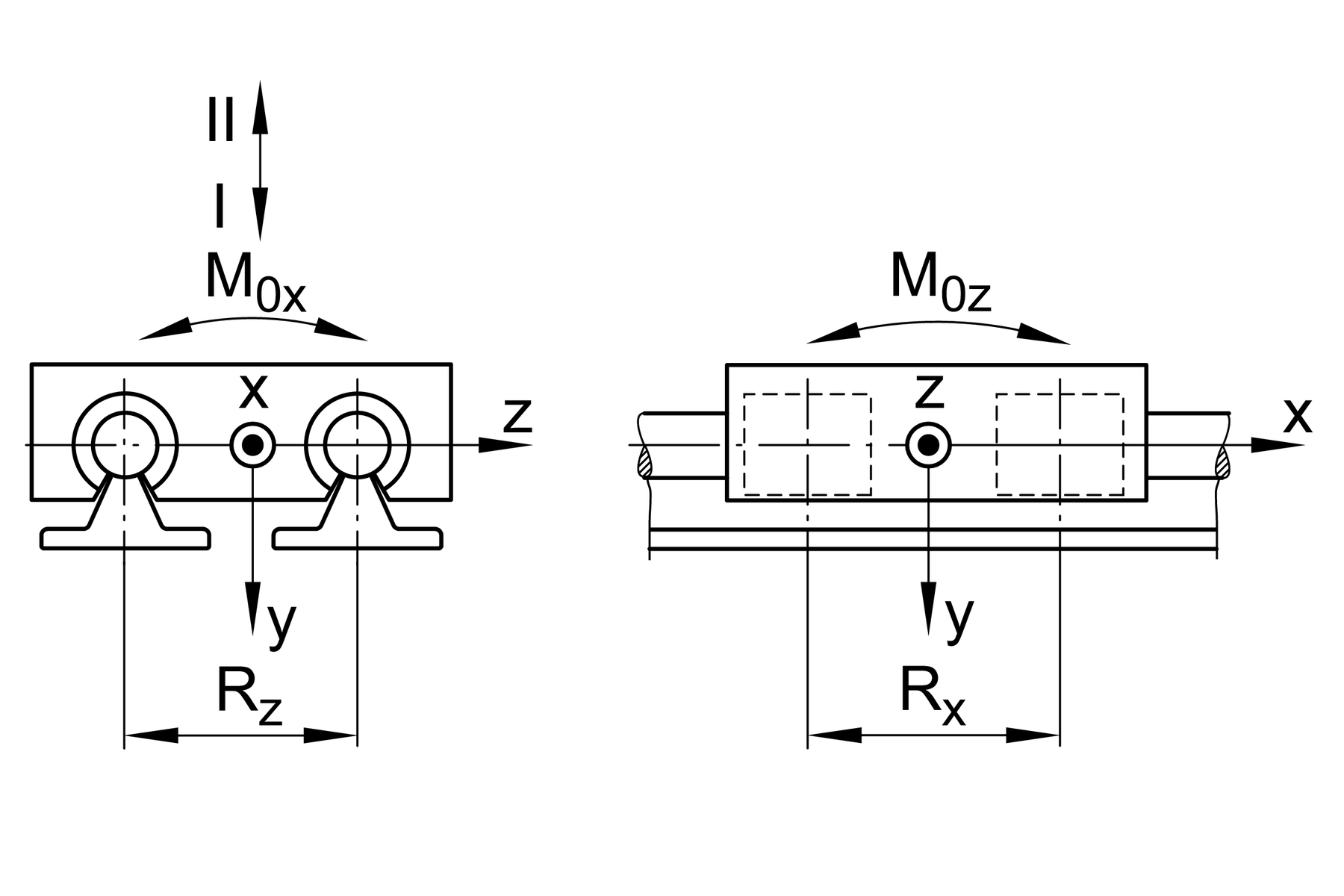

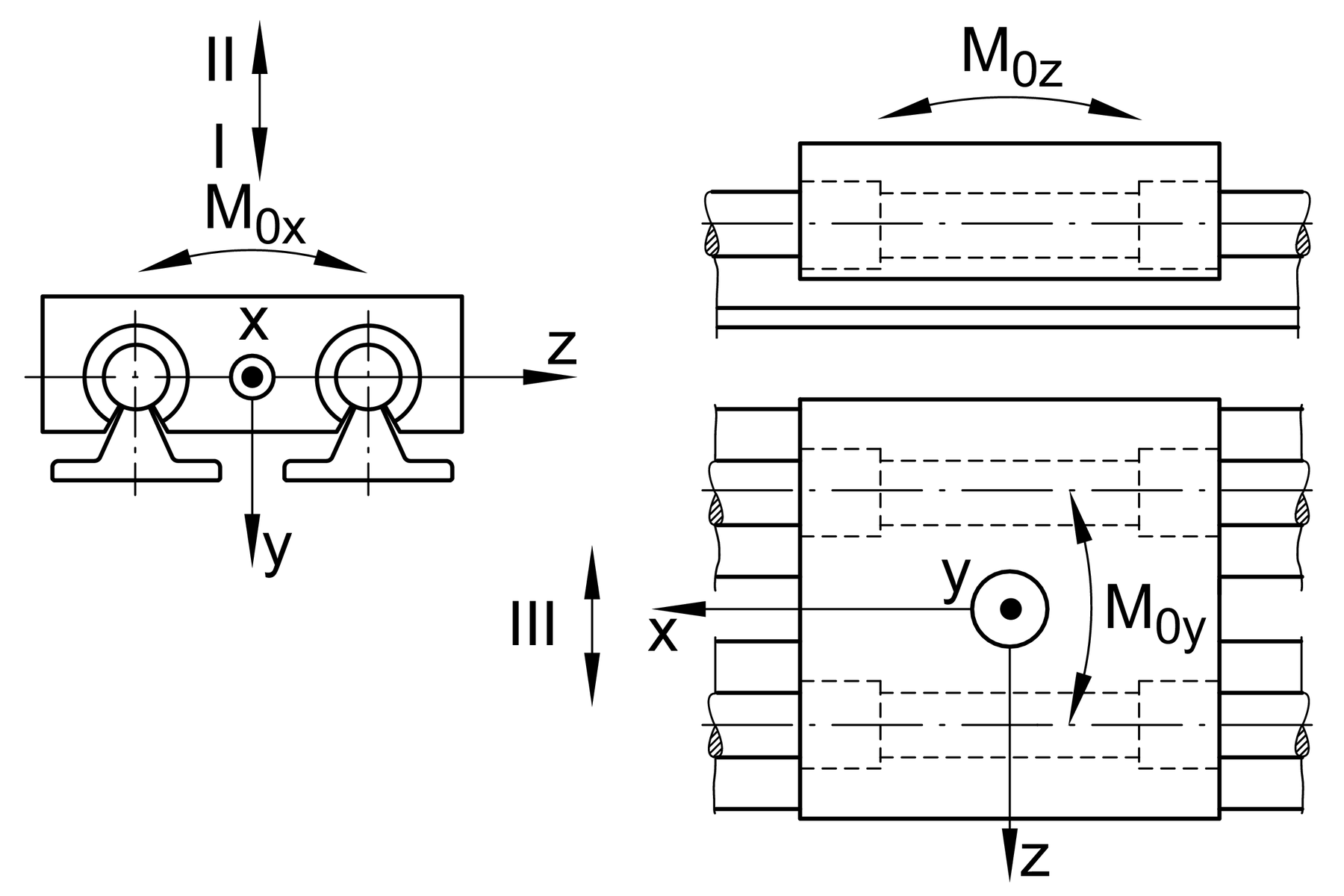

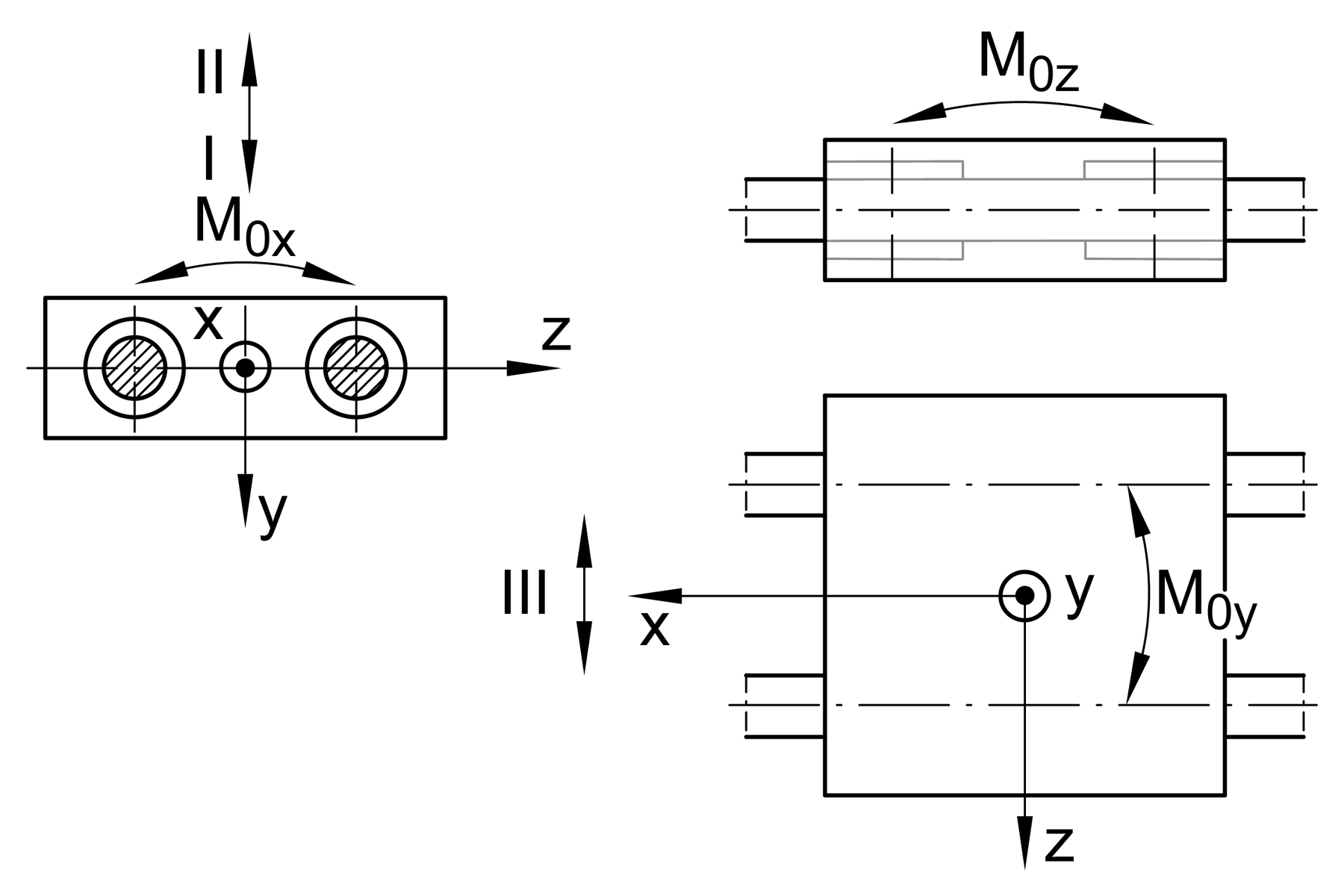

M0X 670 Nm

M0Y 960 Nm

M0Z 730 Nm

Ltot 5.600 mm

g4 M16

S 15 mm

H1 45 mm

h5 36 mm

B1 230 mm

C0I 18.400 N

C0II 12.500 N

C0III 16.800 N

CI 16.100 N

CII 9.760 N

CIII 14.910 N

d7 40 mm

D8 9 mm

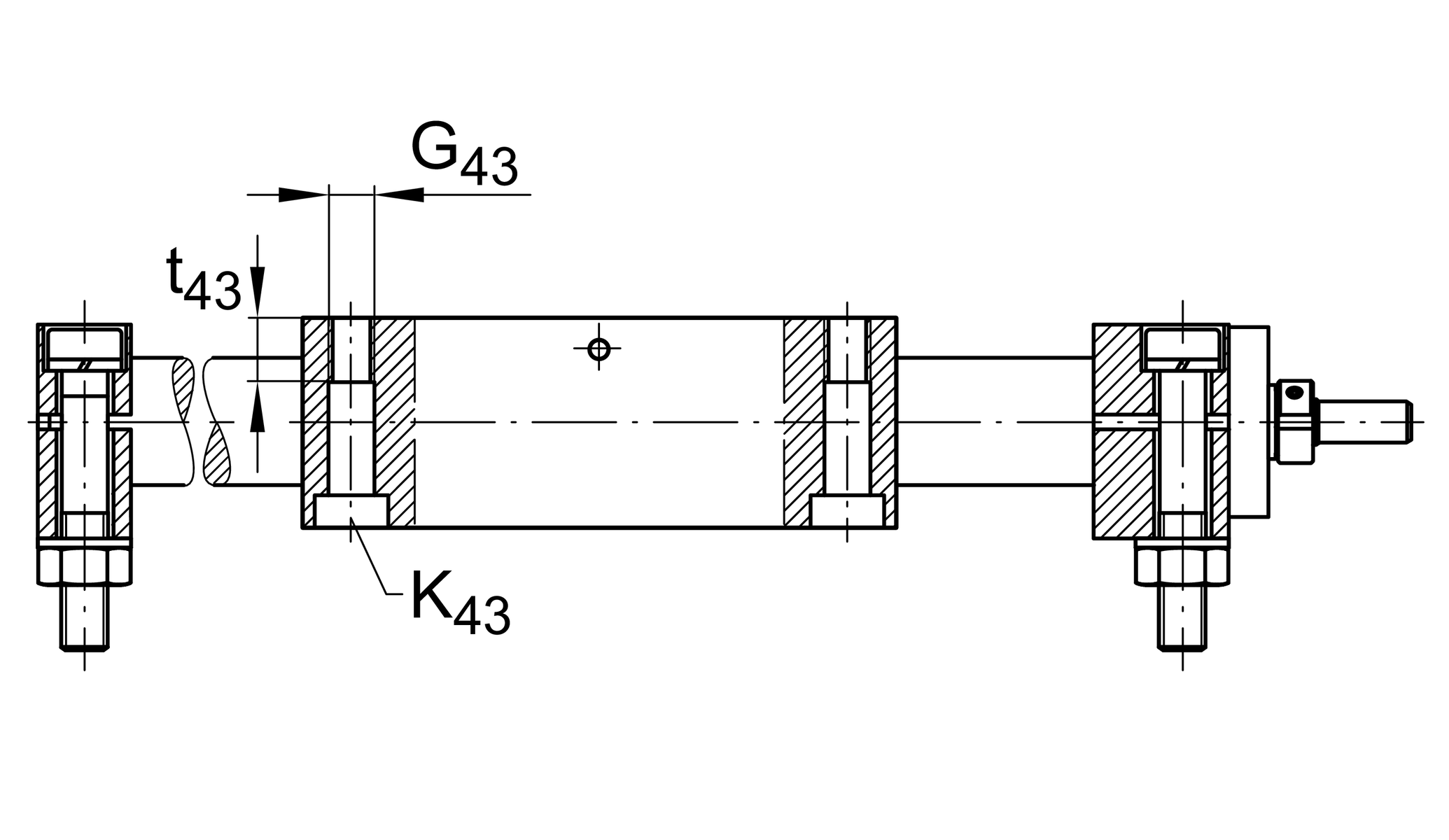

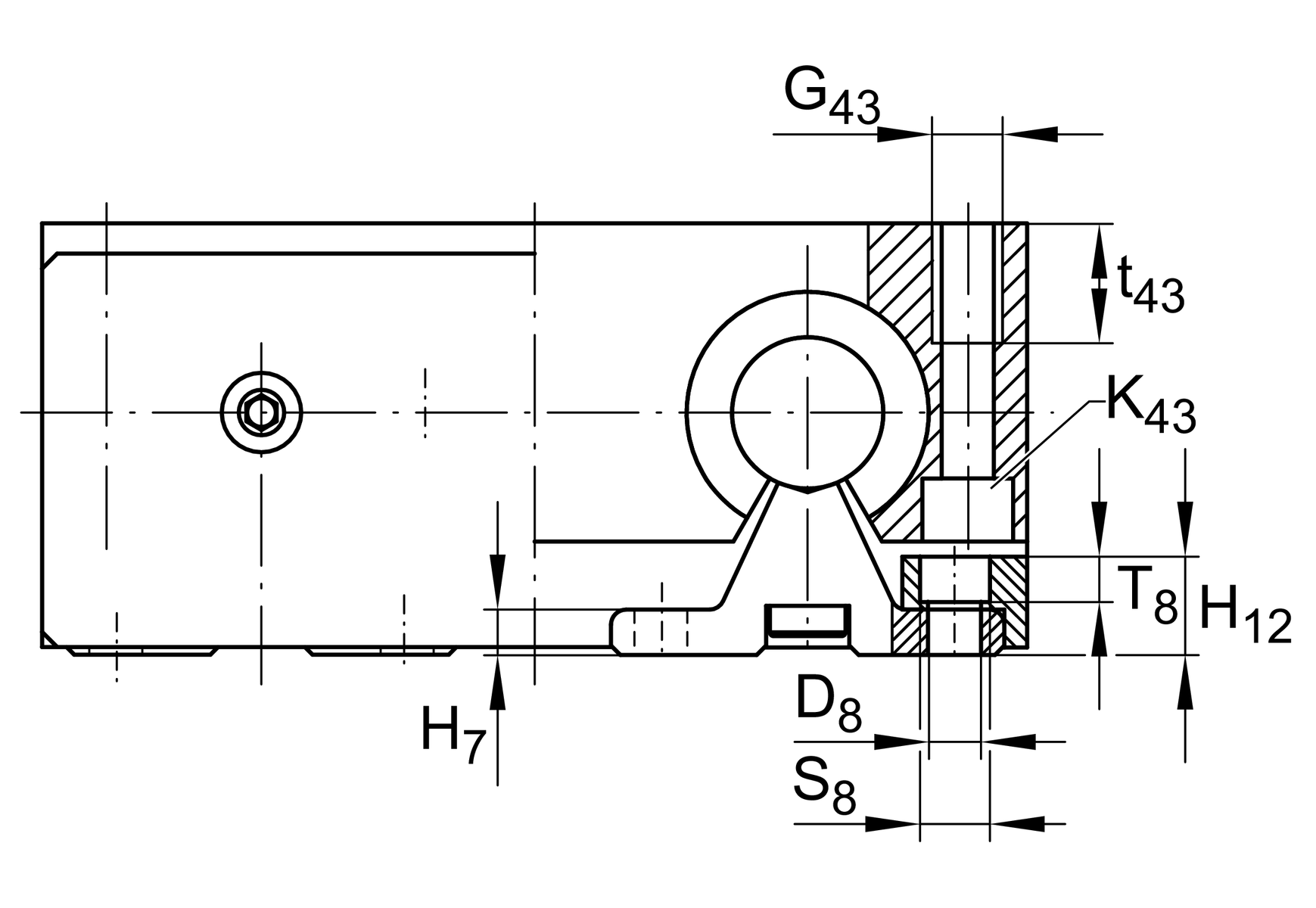

G43 M16

H7 8 mm

jB43 202 mm

JL43 202 mm

K43 M12

Rx 134 mm

RZ 122 mm

amax 10 m/s2

jB8 55 mm

jL8 200 mm

mLAW 8,8 kg

max 80 ?C

min 0 ?C

t43 34 mm

Vmax 0,25 m/s

BB 22 mm

FBL 1,27 mm

H12 17 mm

T8 7,5 mm

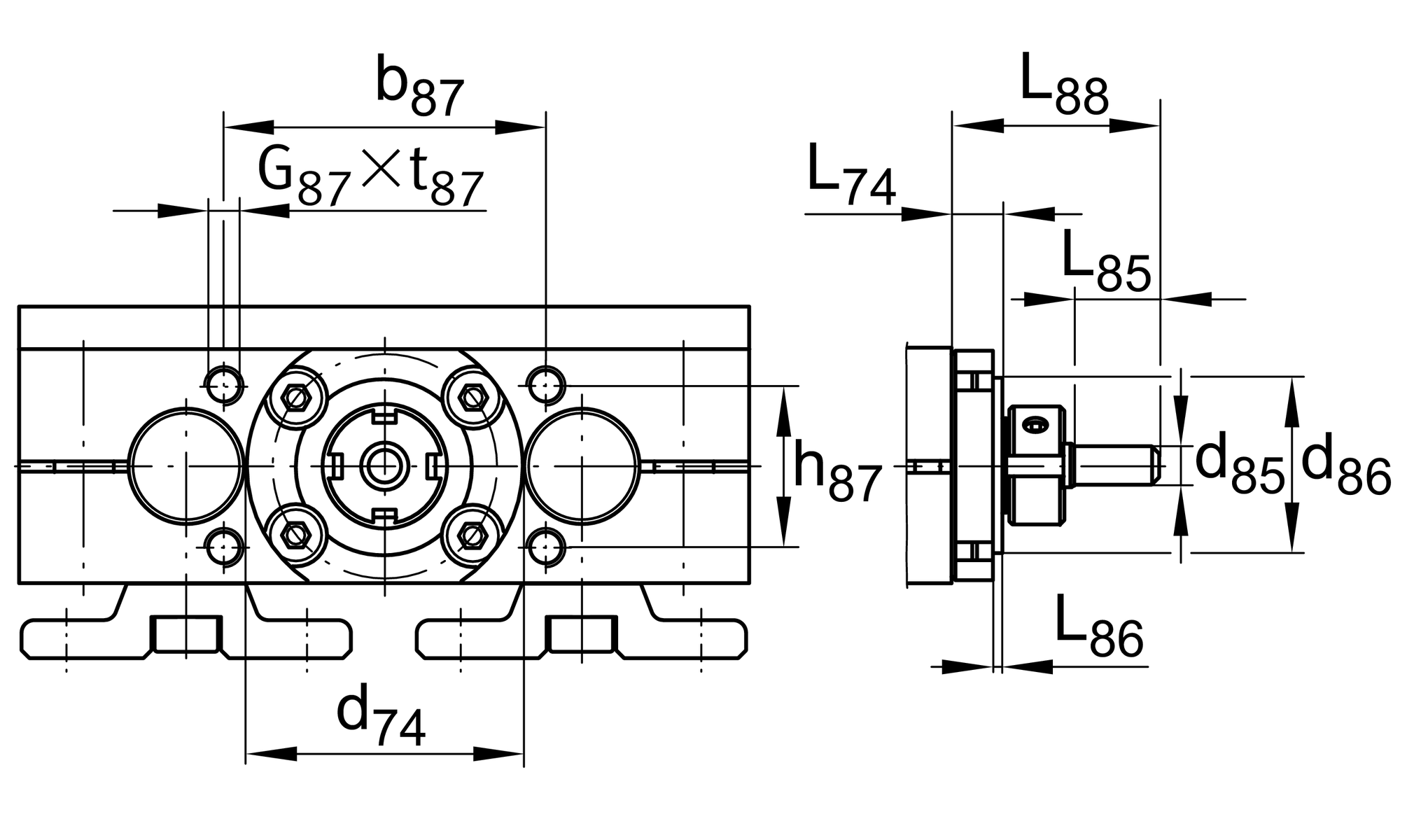

G87 M8

L88 46 mm

Max. permissible drive torque 12 Nm

d85 16 mm

d86 66 mm

h85 50 mm

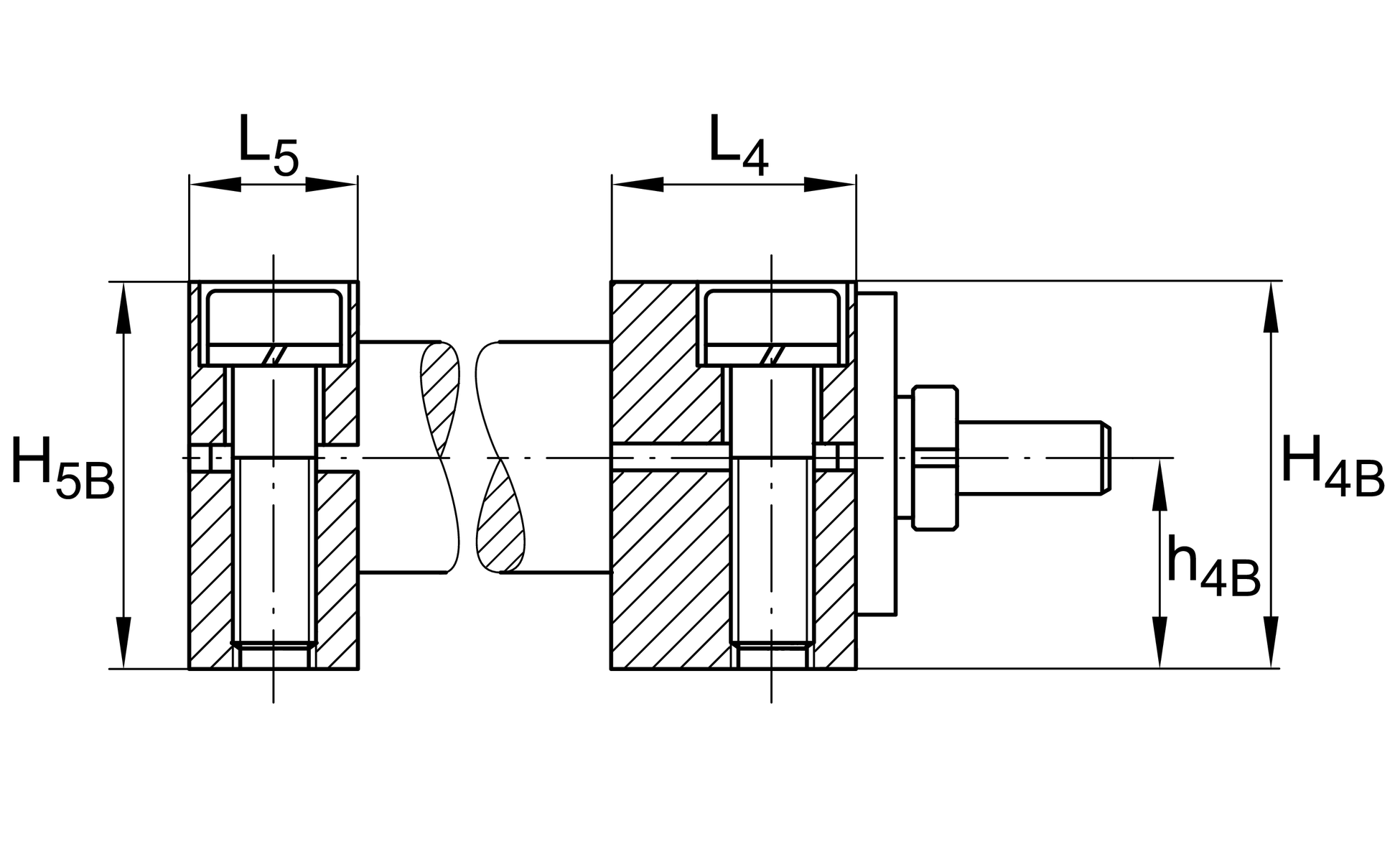

L5 30 mm

h87 56 mm

Bearing 2 KBO40-PP-AS

c0a 31.000 N

ca 18.800 N

G5 M16

Is 2,25 kg*cm2

L86 9,4 mm

Mass moment of inertia of threaded Spindle 2,25 kg*cm2

P 5 mm

Rolling Bearings ZKLN1747.2RS-PE

b87 68 mm

D0 25 mm

jB4 190 mm

t87 18 mm
