Imagen 1 de LTS25-160-1610-MM-1

LTS25-160-1610-MM-1

Consultar precio

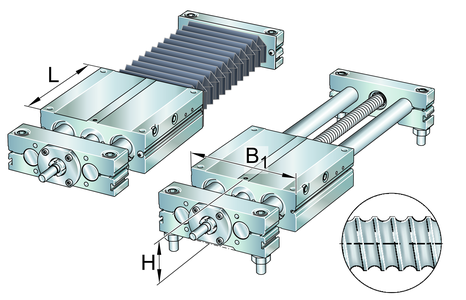

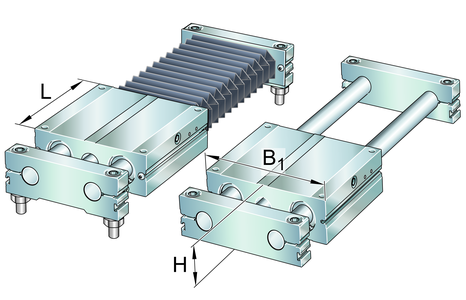

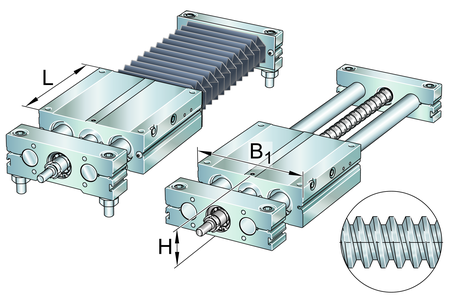

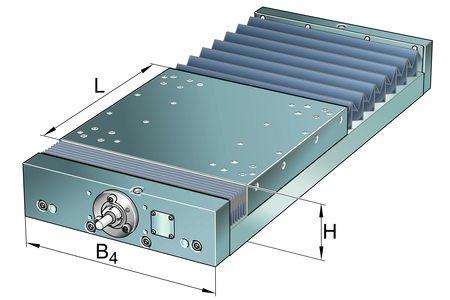

Mesa lineal

MPN: LTS25-160-1610-MM-1 Marca: Ina Categoría: Linear Motion Subcategoría: 7.º eje para robots Familia: Linear Modules Subfamilia: Mesas lineales

C 15.400 N

C0 26.500 N

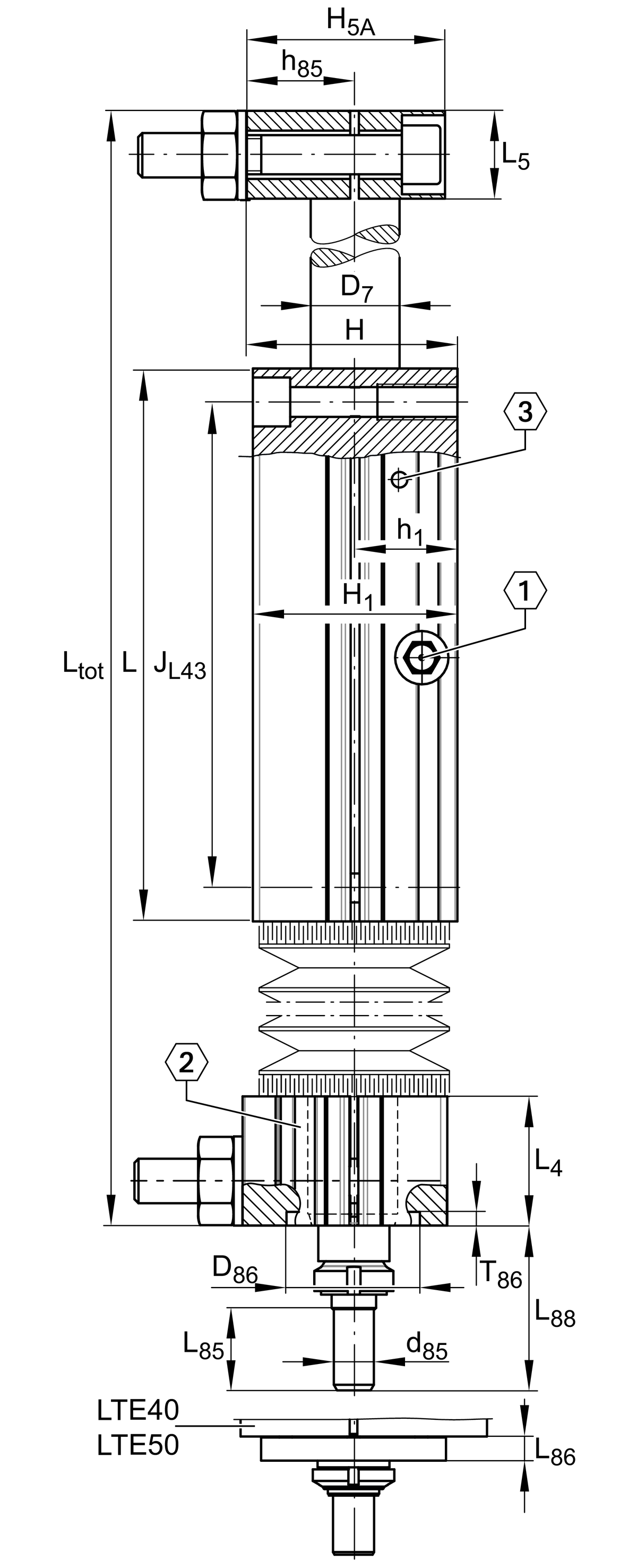

H 66 mm

H1 51 mm

JL4 12,5 mm

L 160 mm

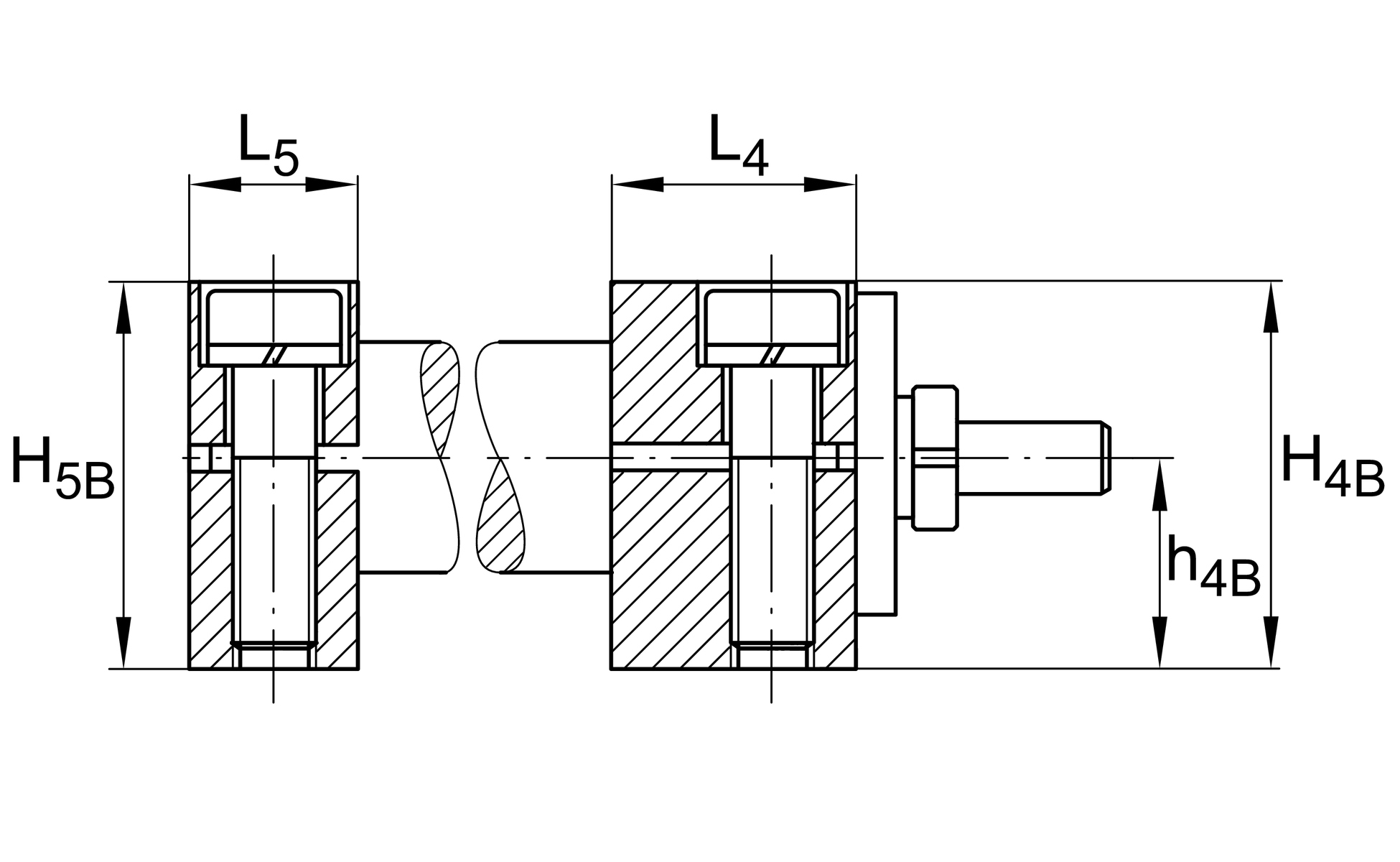

L4 33 mm

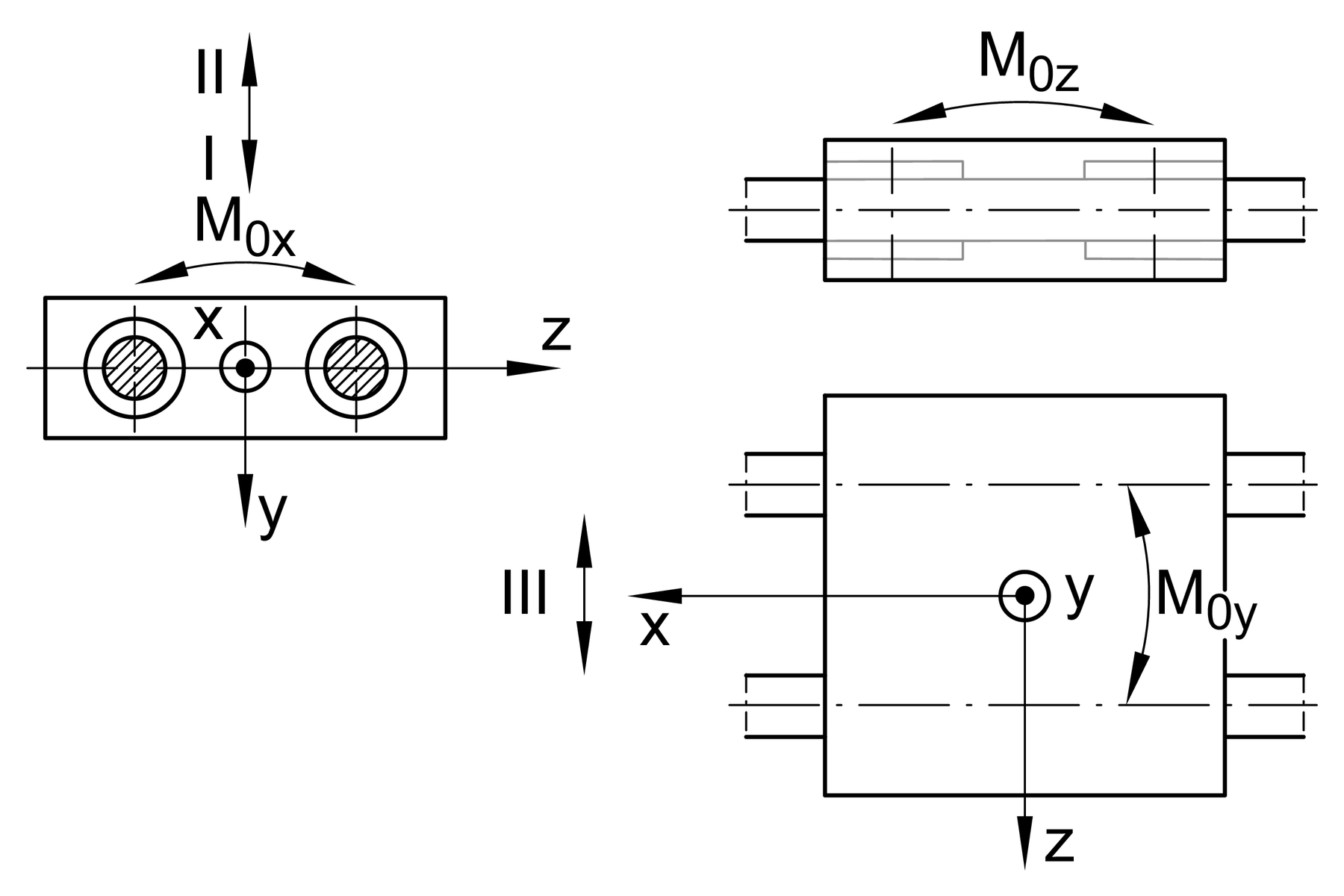

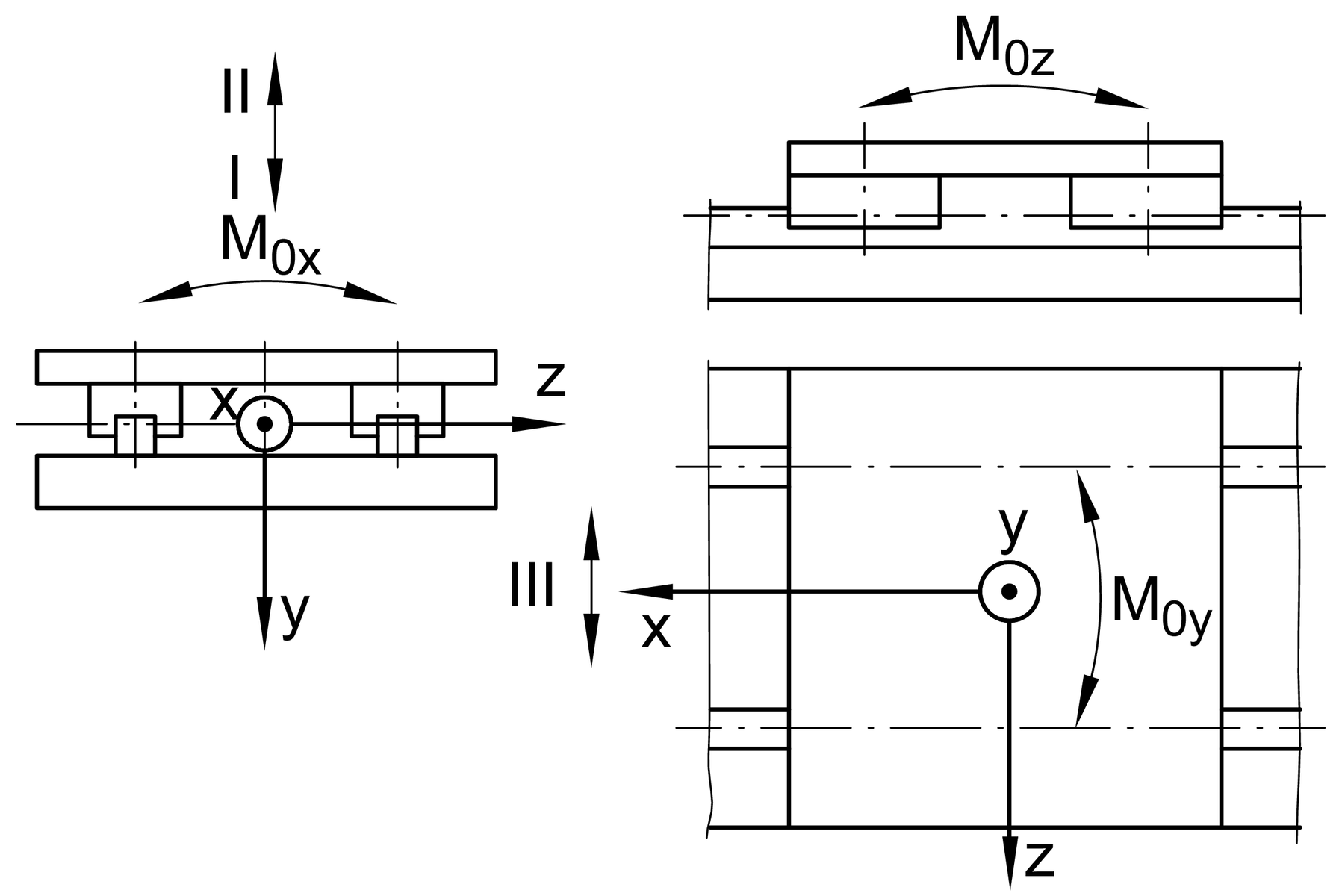

M0X 240 Nm

M0Y 312 Nm

M0Z 240 Nm

h5 52 mm

Ltot 4.400 mm

g4 M12

S 11 mm

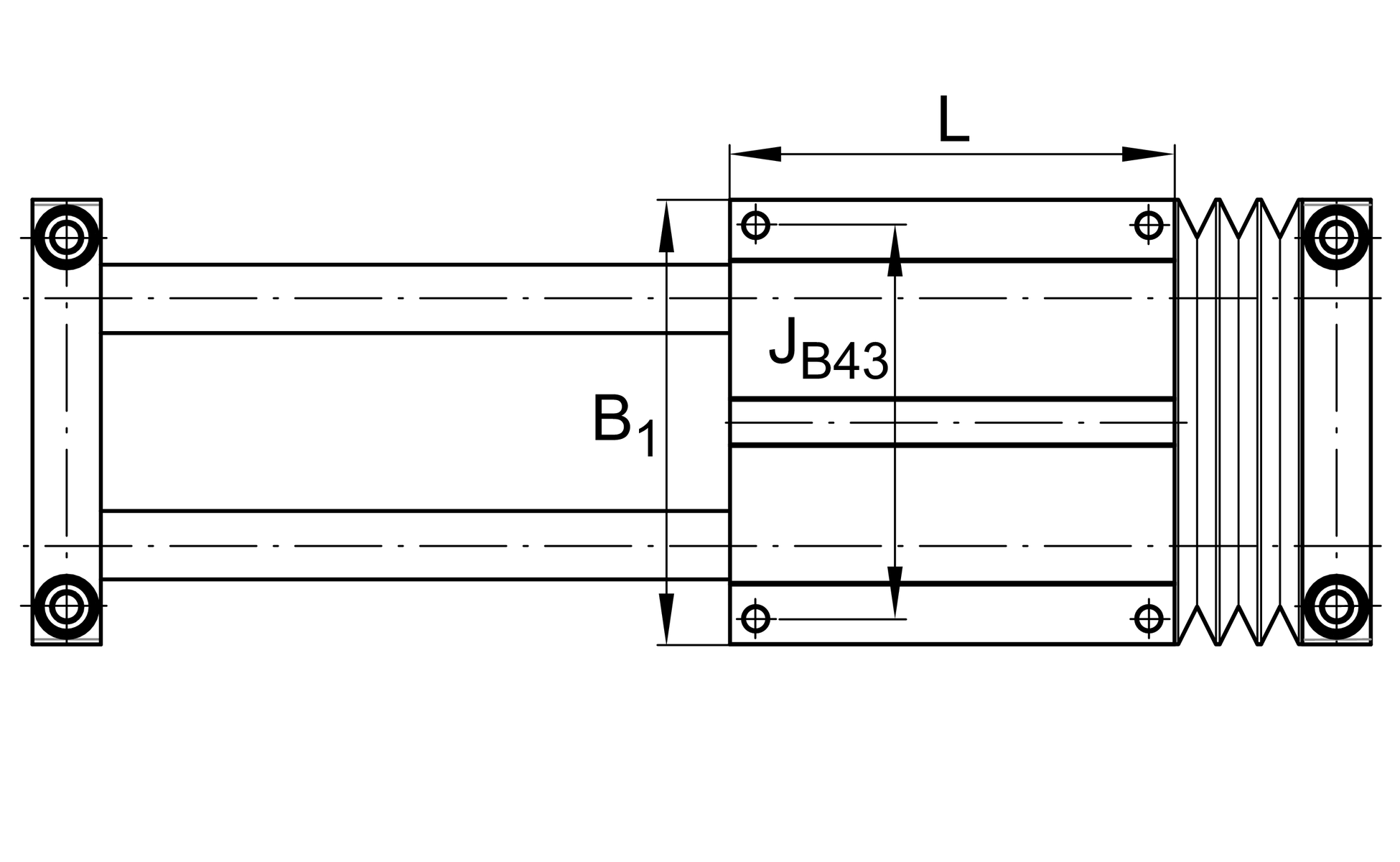

B1 160 mm

C0I 9.200 N

C0II 6.000 N

C0III 8.200 N

CI 7.520 N

CII 4.550 N

CIII 6.930 N

d7 25 mm

D8 6,6 mm

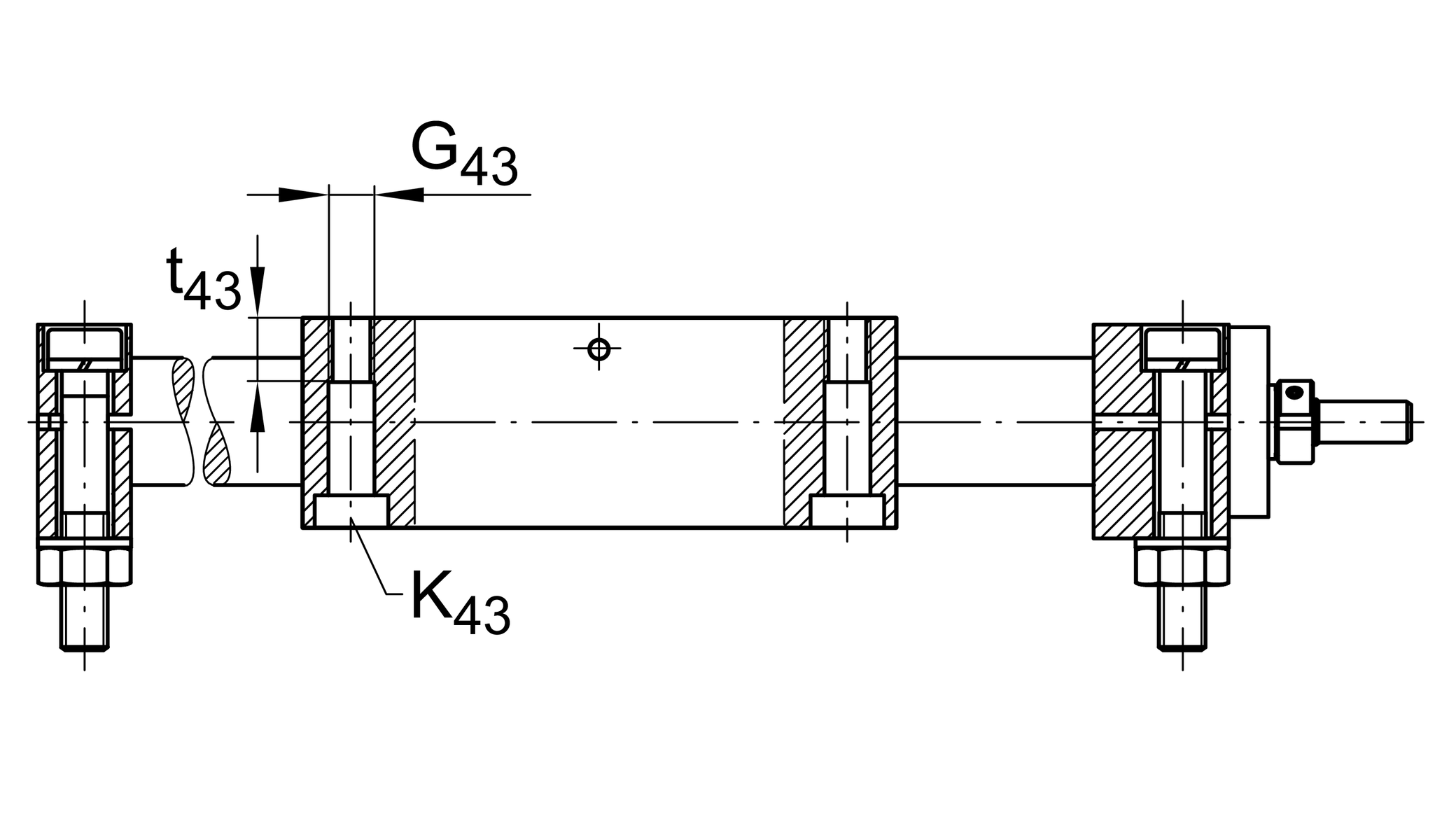

G43 M10

H7 6 mm

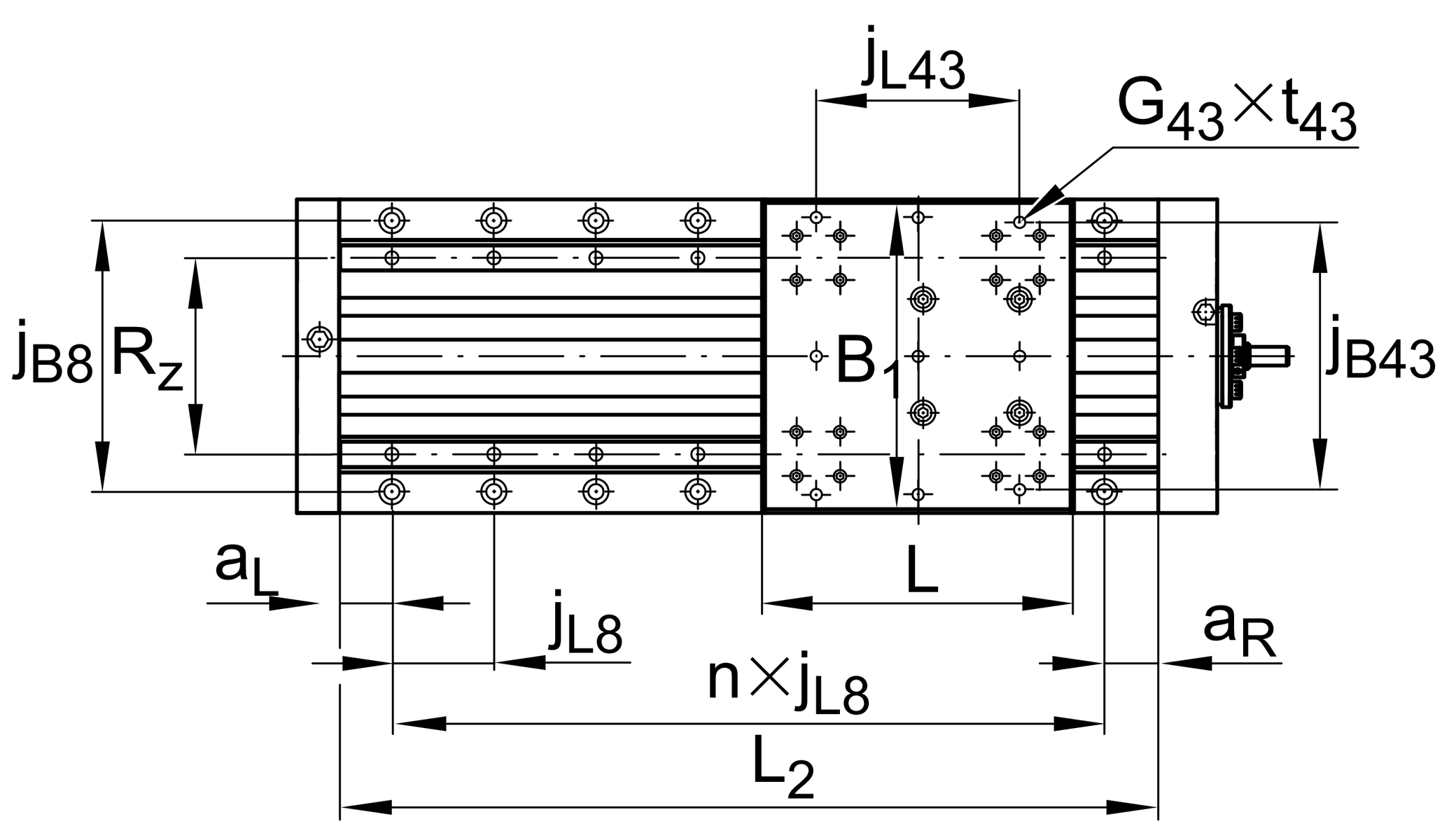

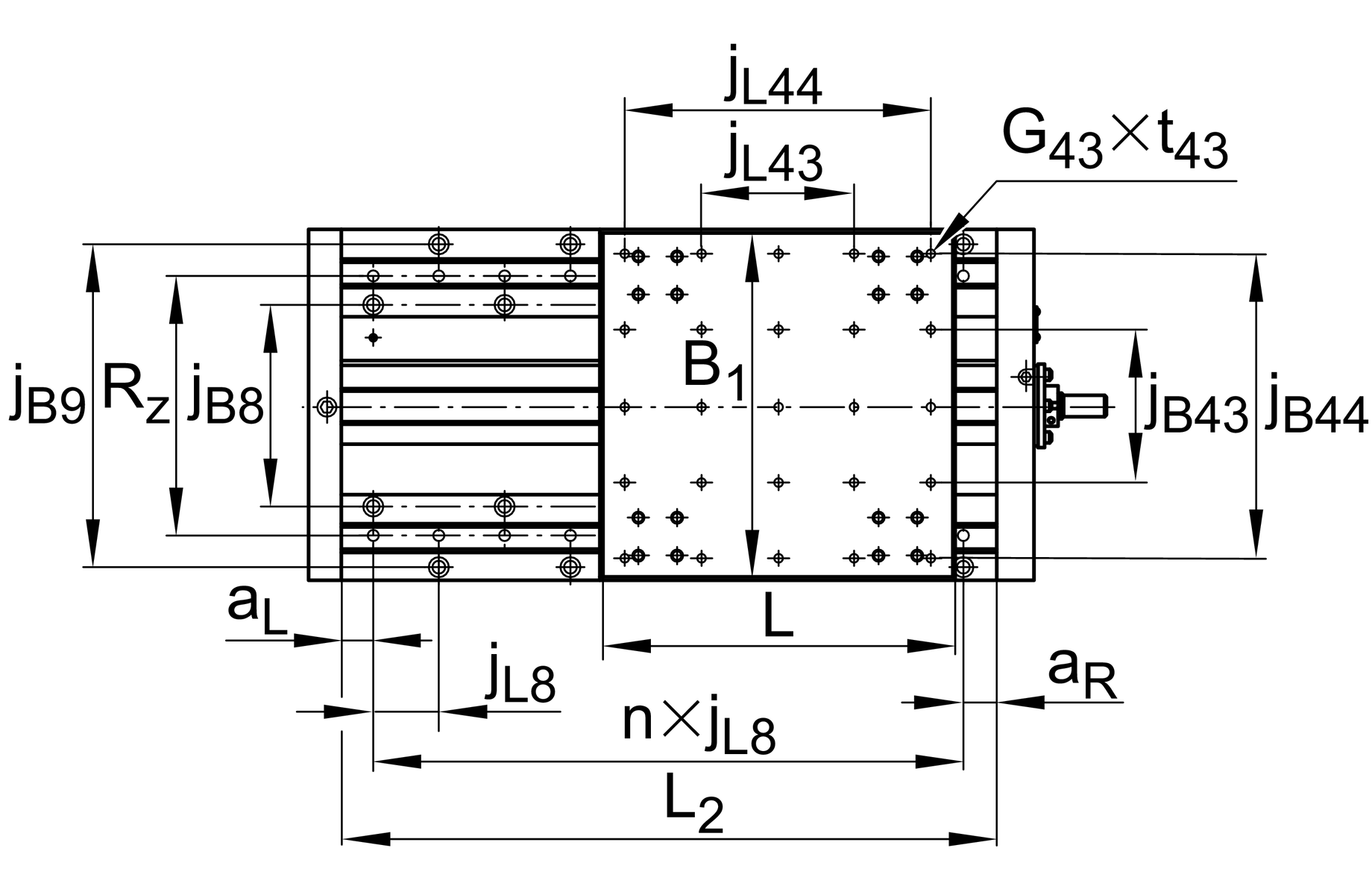

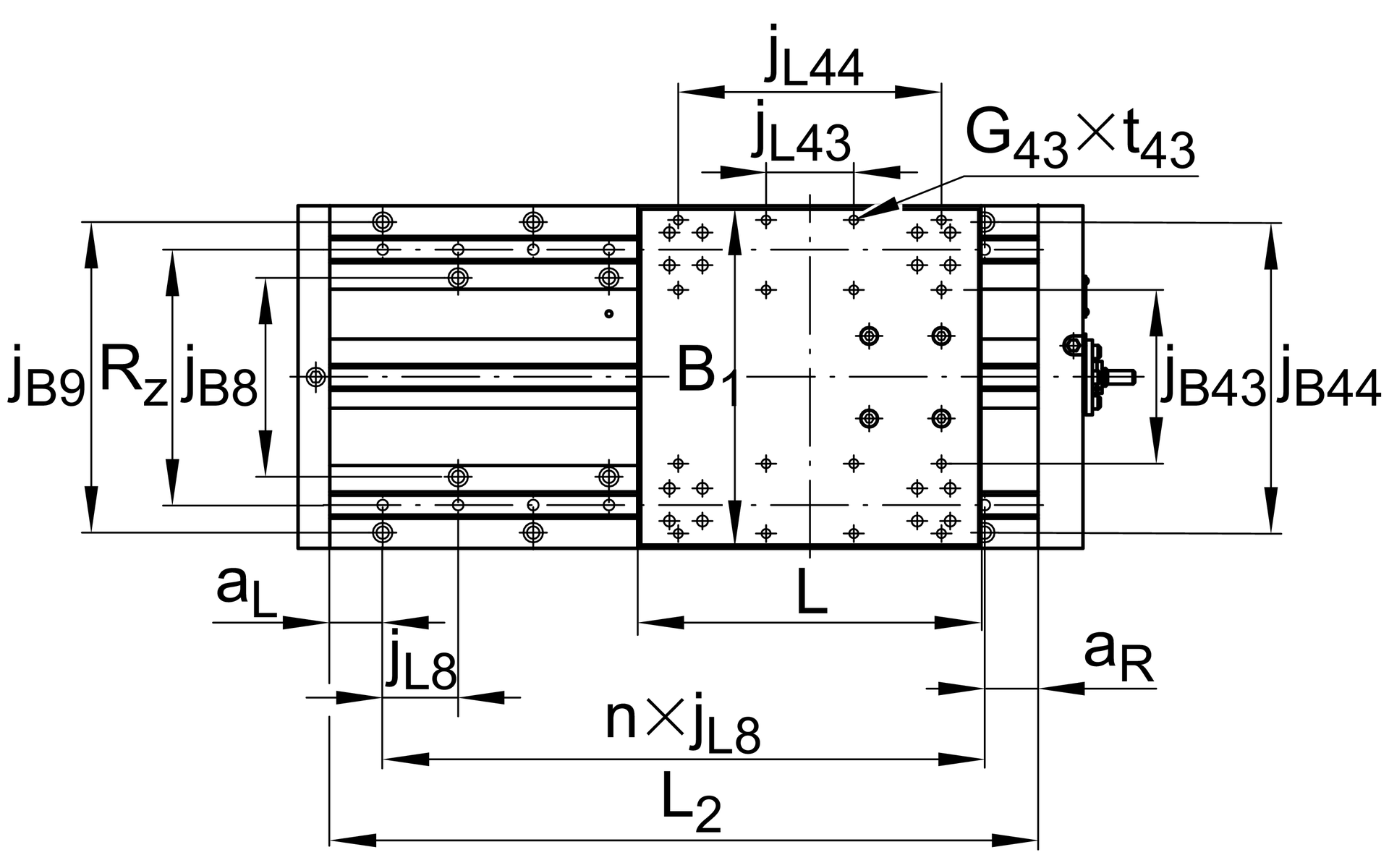

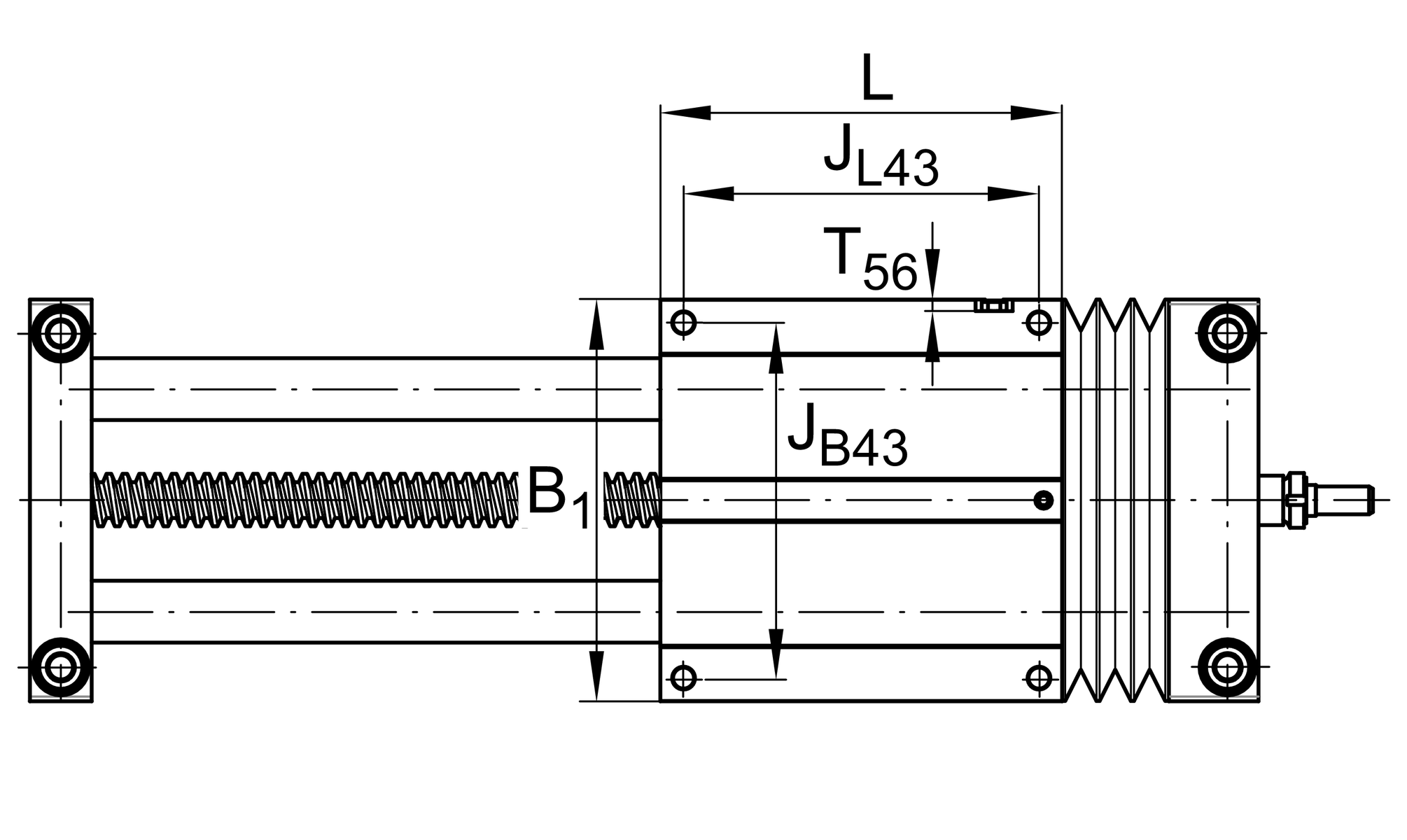

jB43 140 mm

JL43 140 mm

K43 M8

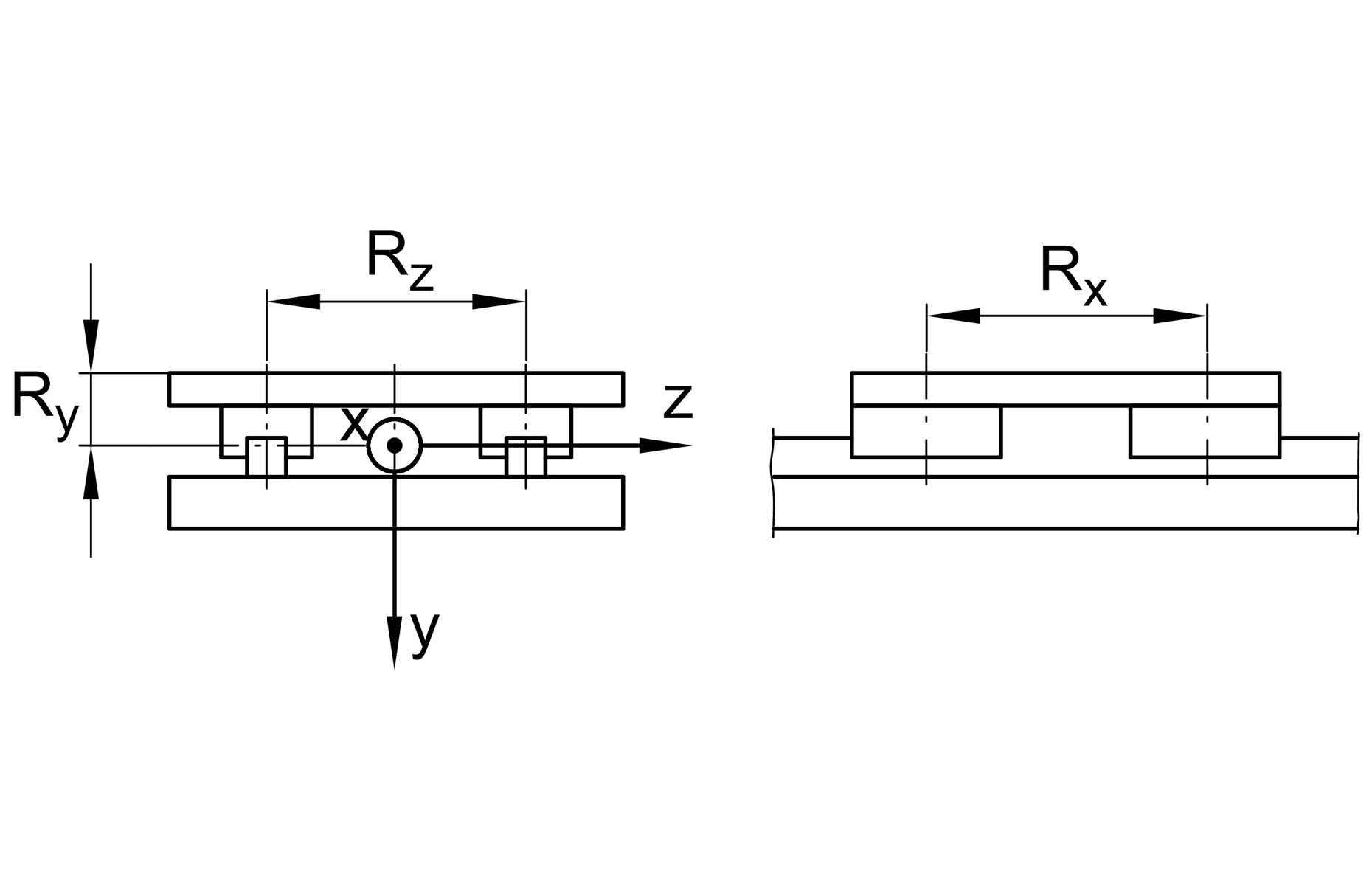

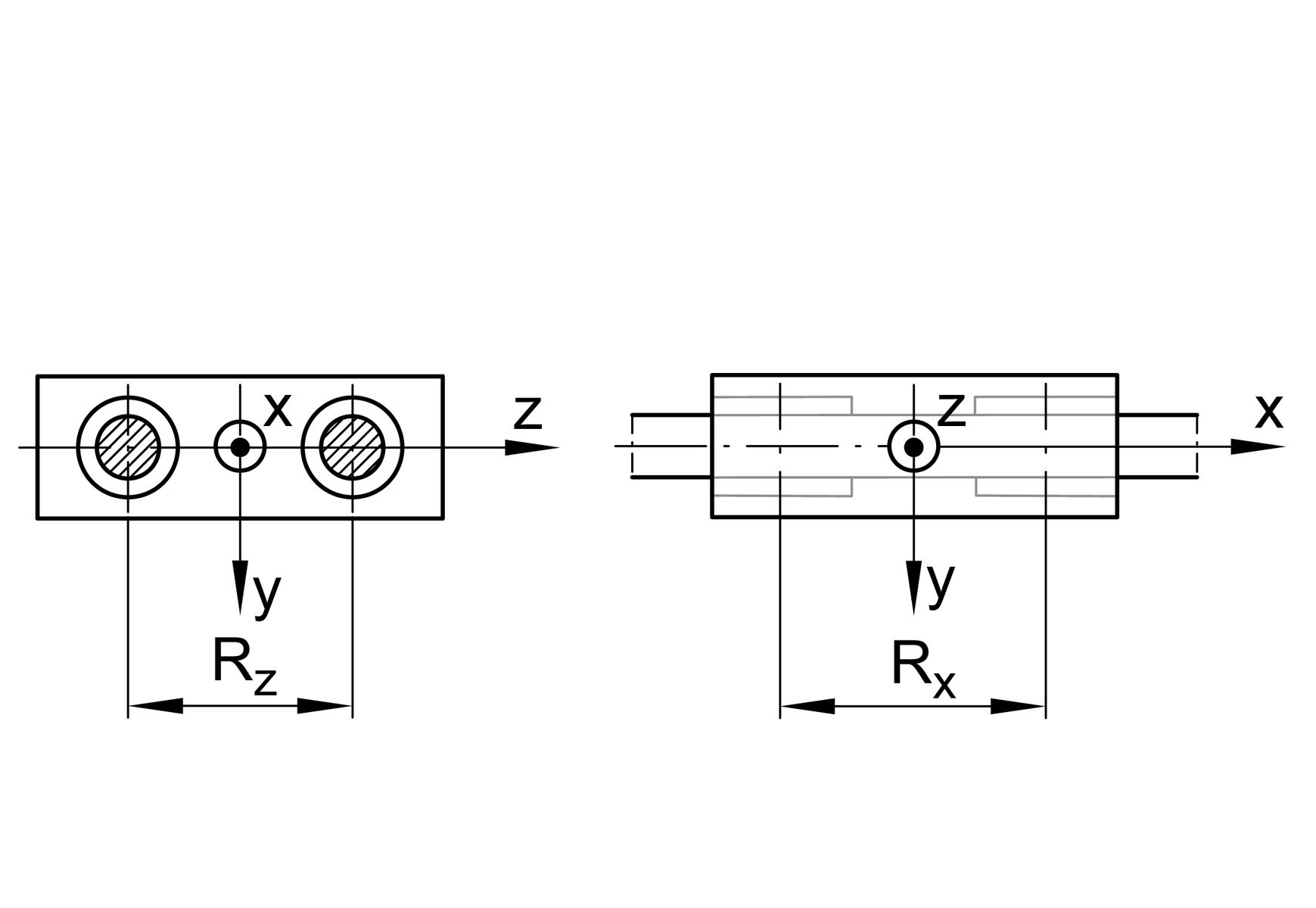

Rx 88,6 mm

RZ 88 mm

amax 10 m/s2

jB8 42 mm

jL8 120 mm

mLAW 2,9 kg

max 80 ?C

min 0 ?C

t43 22 mm

Vmax 0,75 m/s

BB 21 mm

FBL 1,34 mm

H12 14 mm

T8 6,1 mm

G87 M6

L88 34,5 mm

Max. permissible drive torque 6 Nm

d85 9 mm

d86 52 mm

h85 36 mm

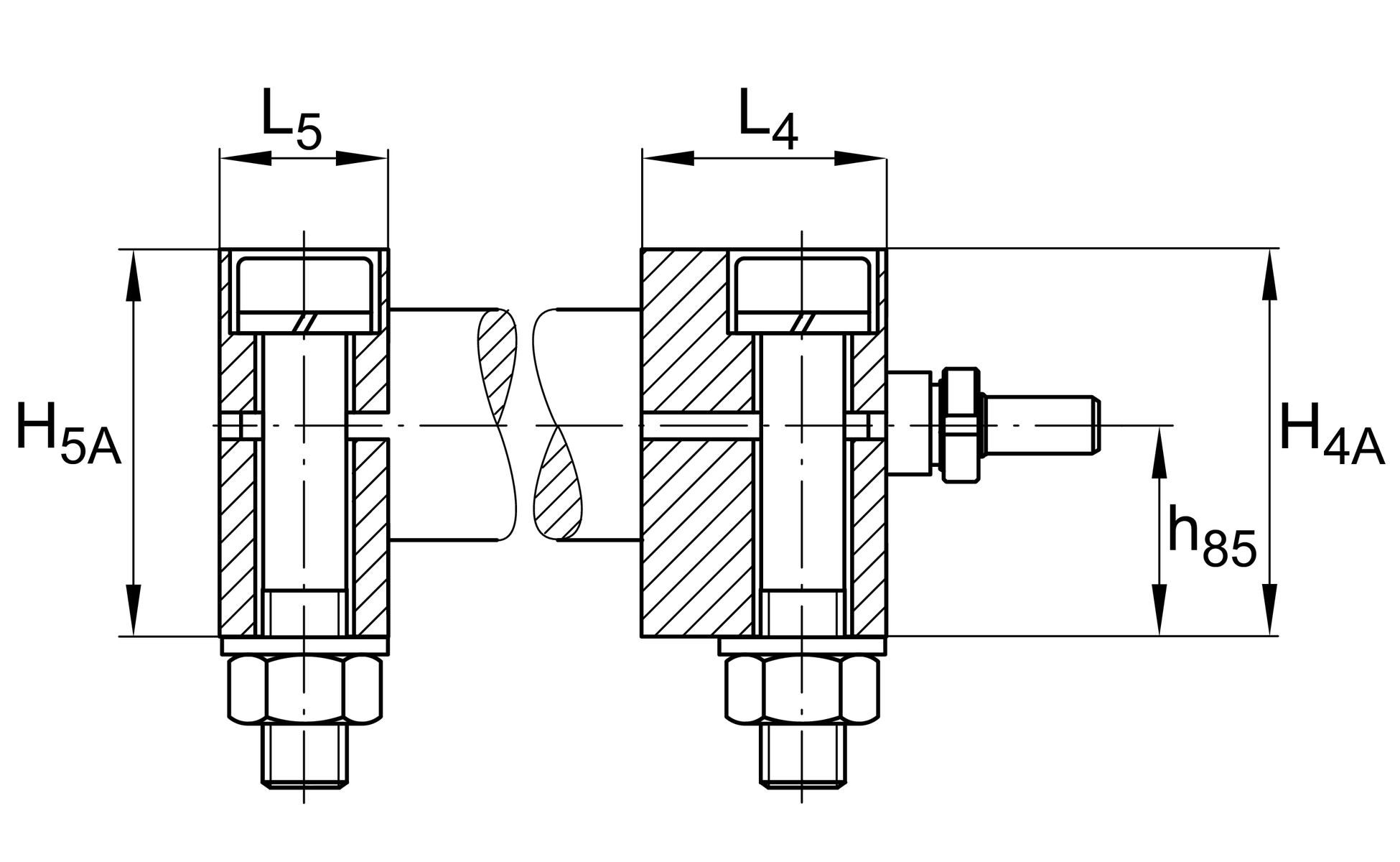

L5 25 mm

h87 38 mm

Bearing 2 KBO25-PP-AS

c0a 18.800 N

ca 13.400 N

G5 M12

Is 0,321 kg*cm2

L86 7 mm

Mass moment of inertia of threaded Spindle 0,321 kg*cm2

P 10 mm

Rolling Bearings ZKLN1034.2RS-PE

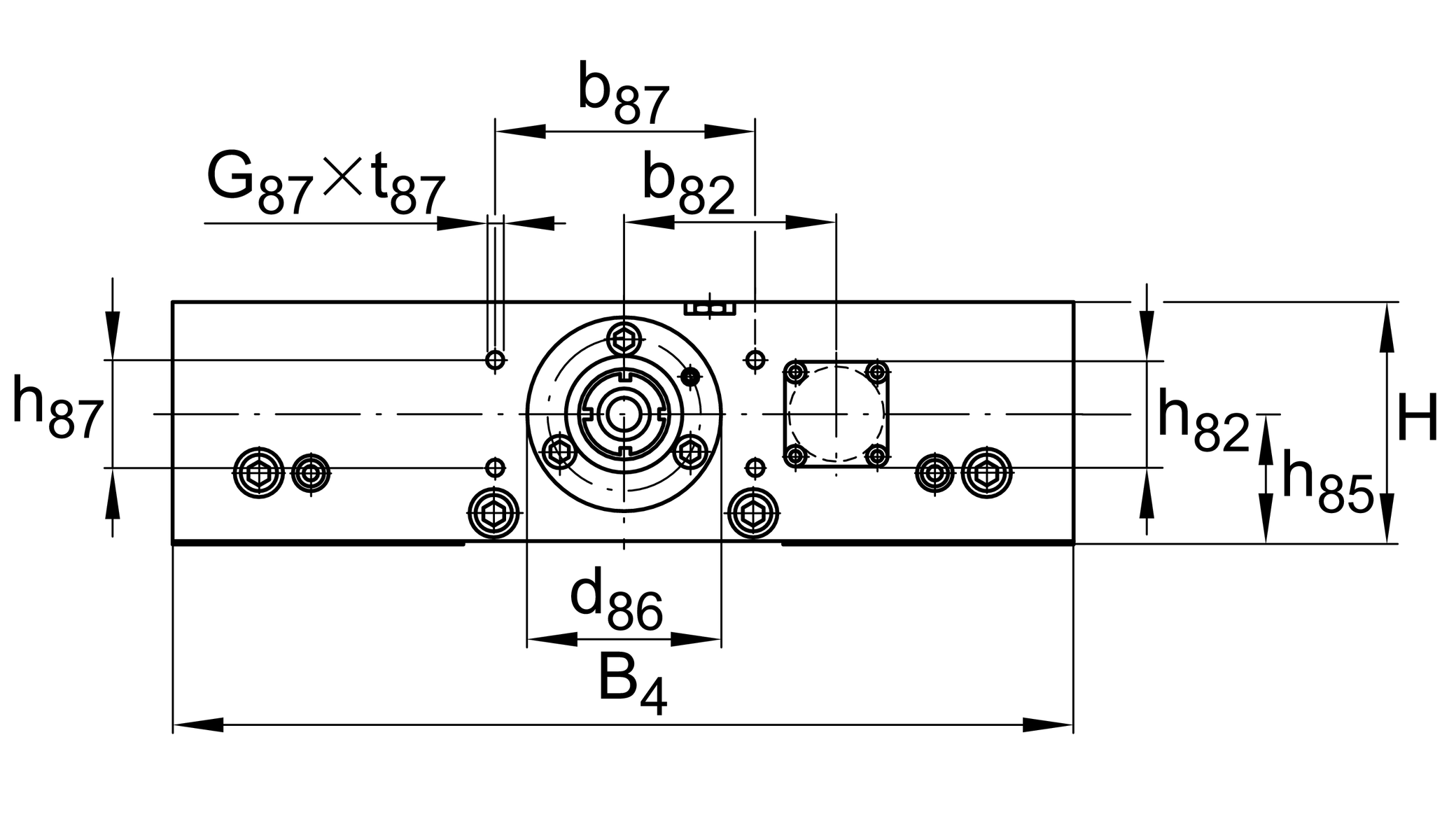

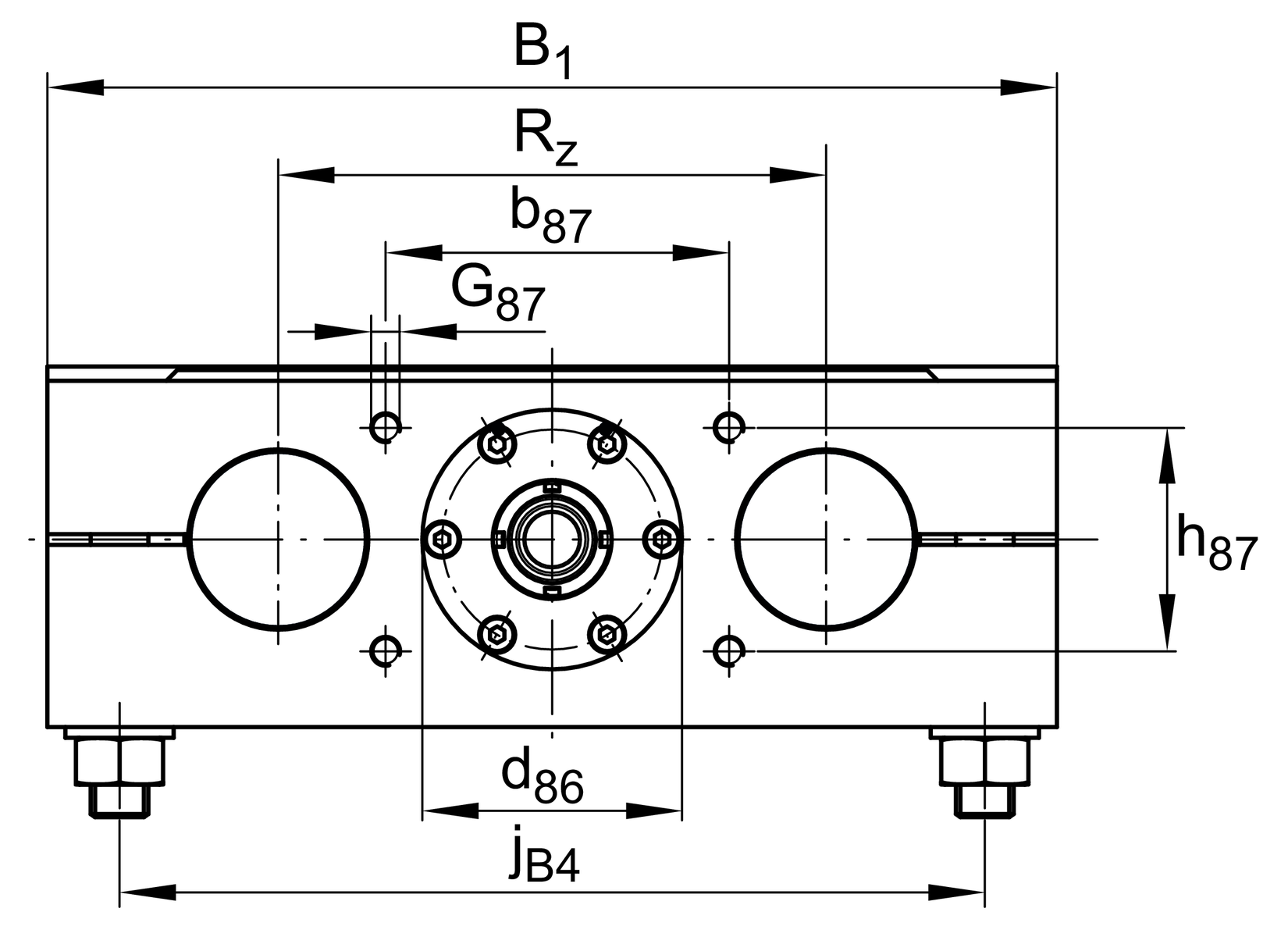

b87 64 mm

D0 16 mm

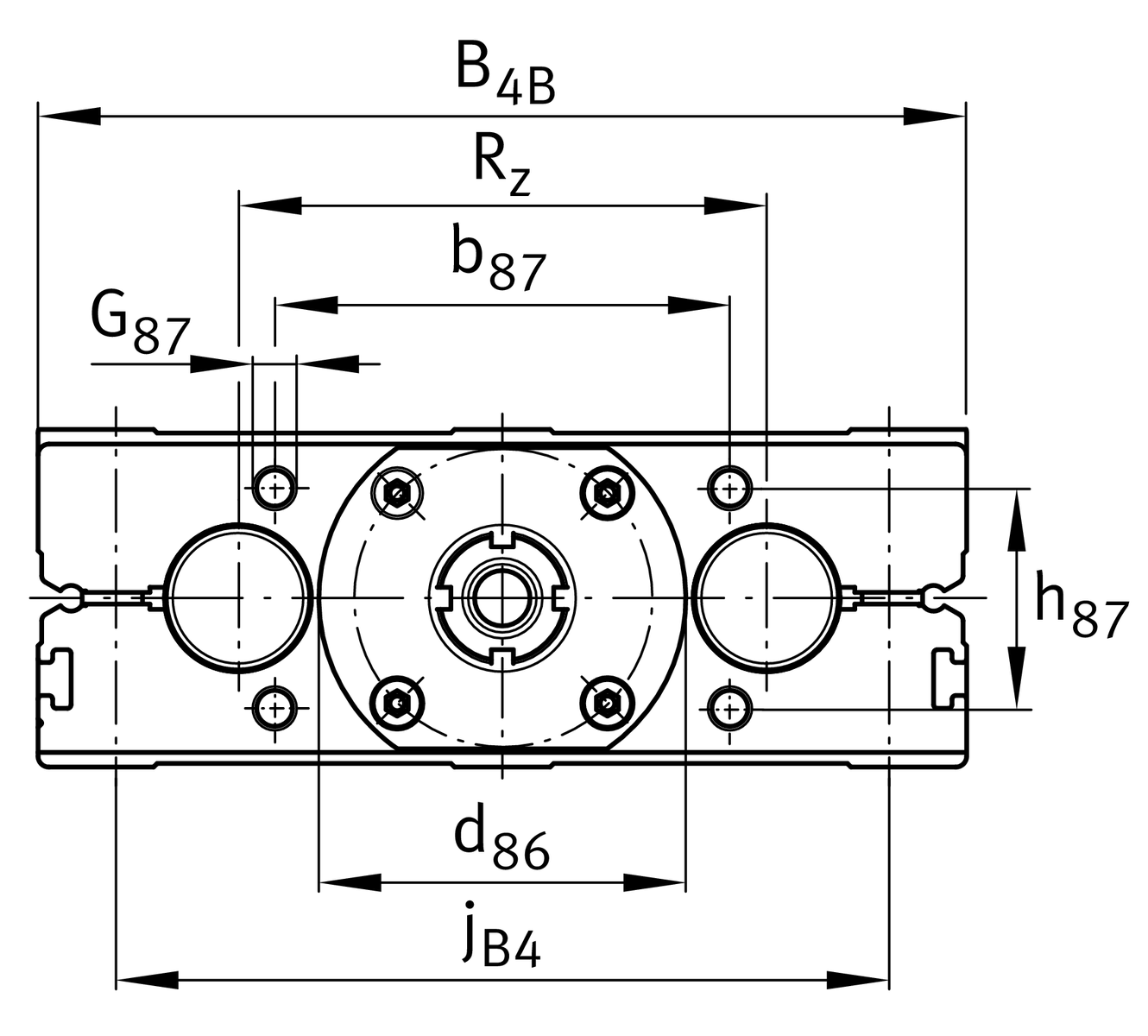

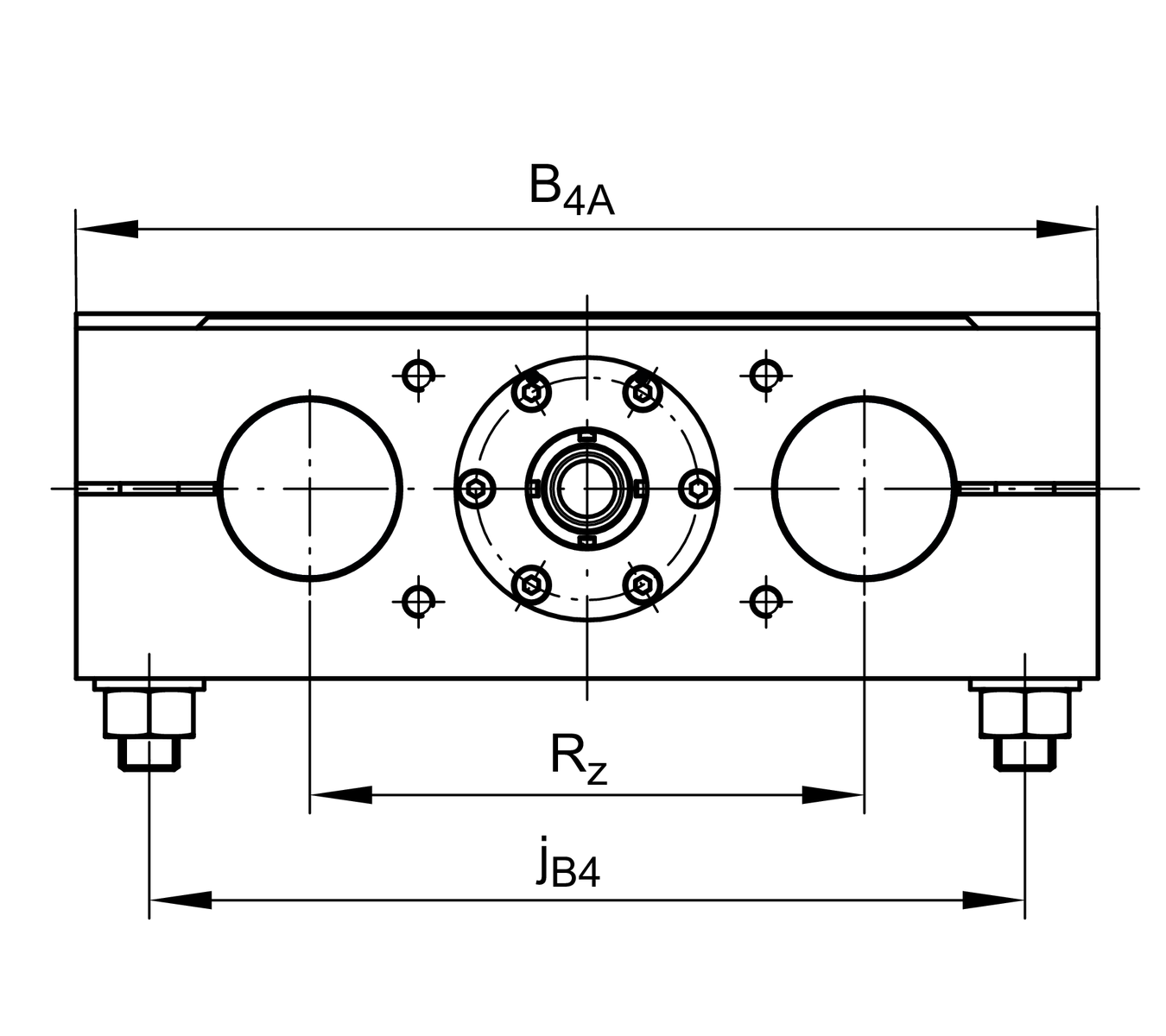

jB4 132 mm

t87 15 mm
