Imagen 1 de LTP15-185-2010-F-0

LTP15-185-2010-F-0

Consultar precio

Mesa lineal

MPN: LTP15-185-2010-F-0 Marca: Ina Categoría: Linear Motion Subcategoría: 7.º eje para robots Familia: Linear Modules Subfamilia: Mesas lineales

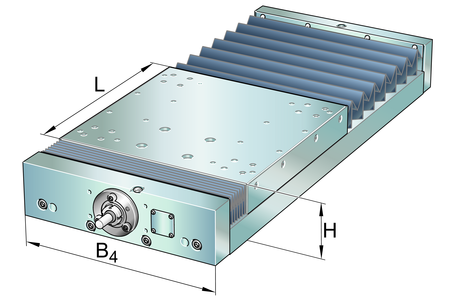

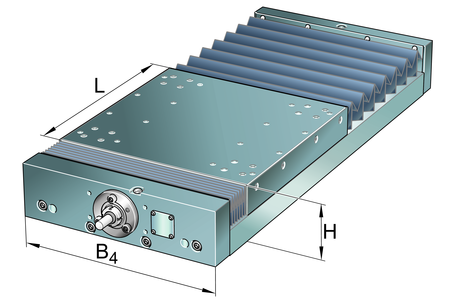

High precision linear tables with monorail guidance system and ball screw drive. Aluminium design, with single nut, without bellows.

C 12.700 N

C0 22.100 N

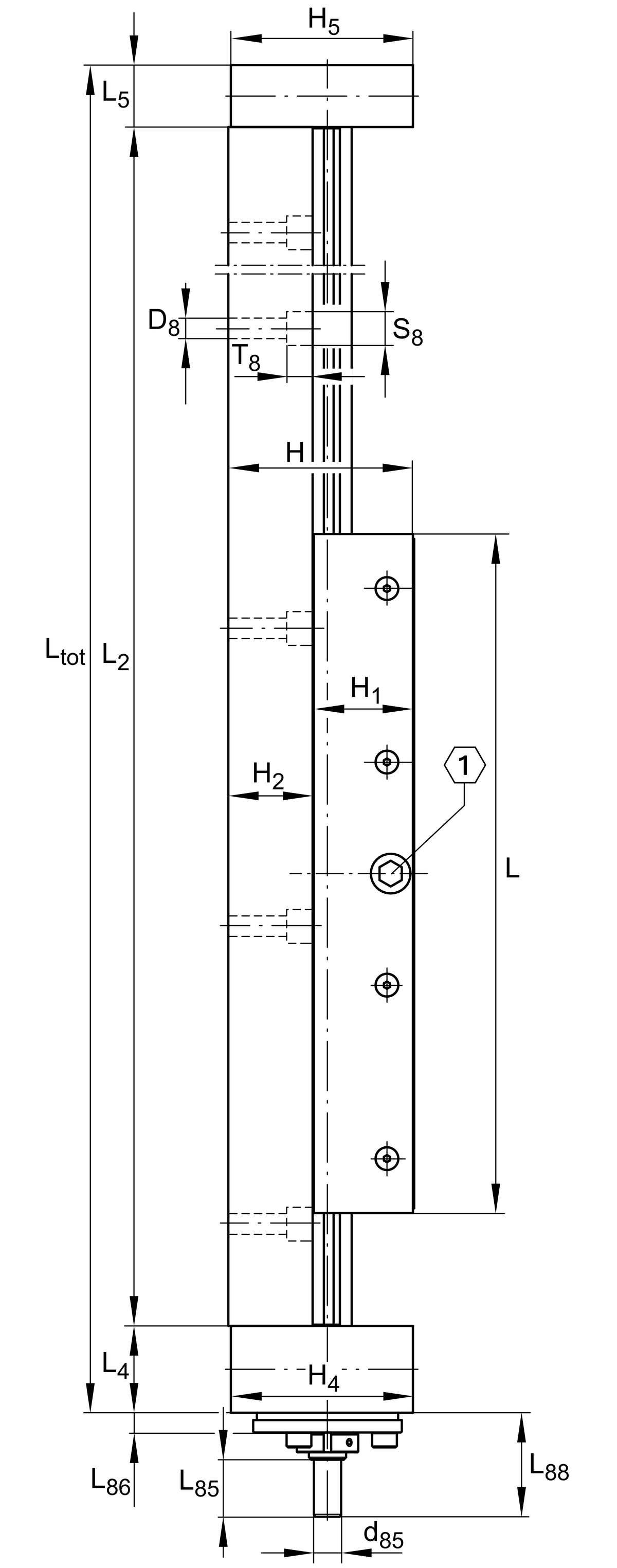

H 75 mm

H1 40,5 mm

L 185 mm

L4 35 mm

H4 74,5 mm

h5 74,5 mm

S 10 mm

Carriage 2 x KUVE15-B-H

CI 19.000 N

CII 19.000 N

CIII 19.000 N

D8 9 mm

G43 M8x9

H2 34 mm

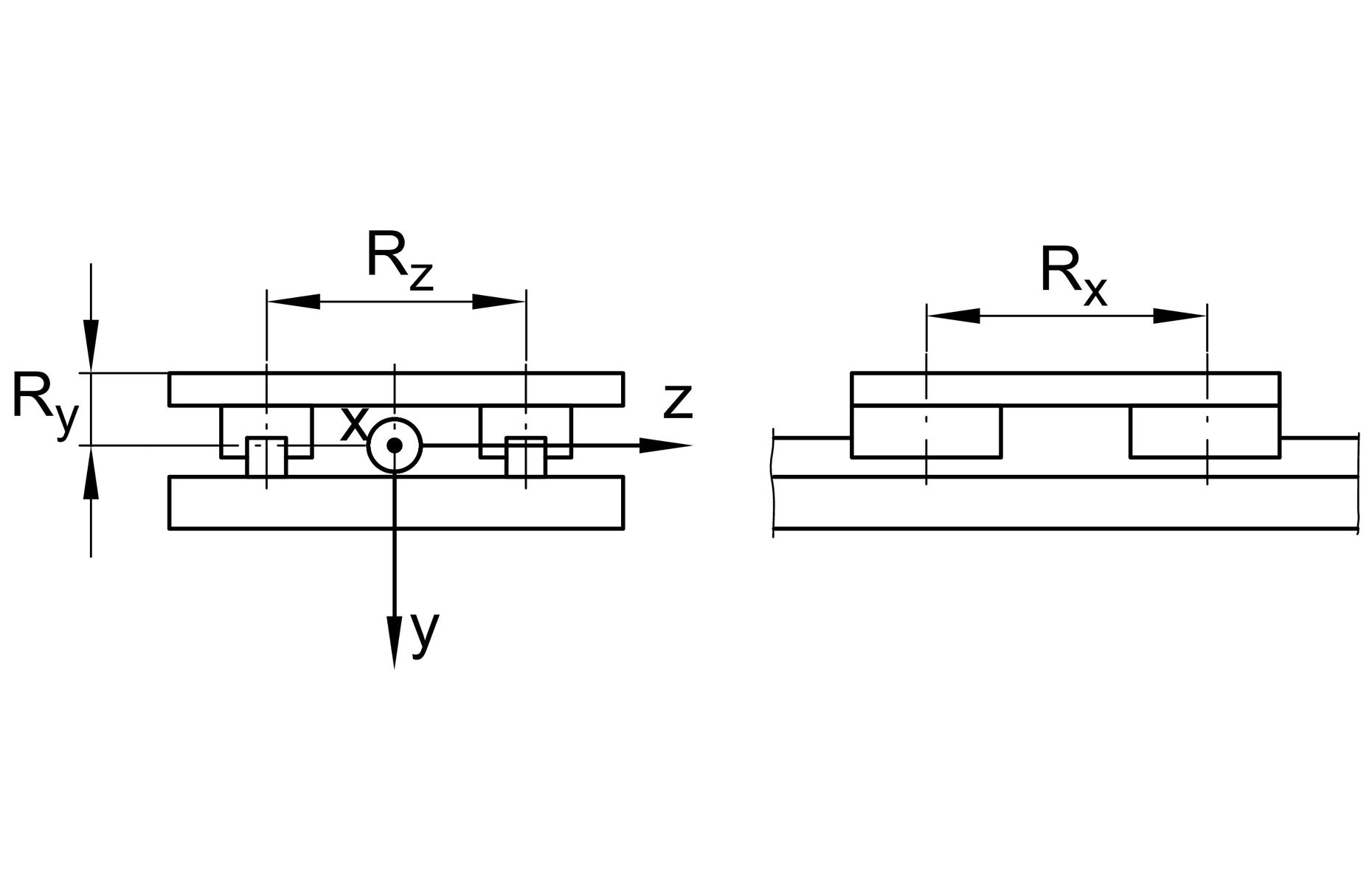

Rx 118 mm

RZ 116 mm

amax 20 m/s2

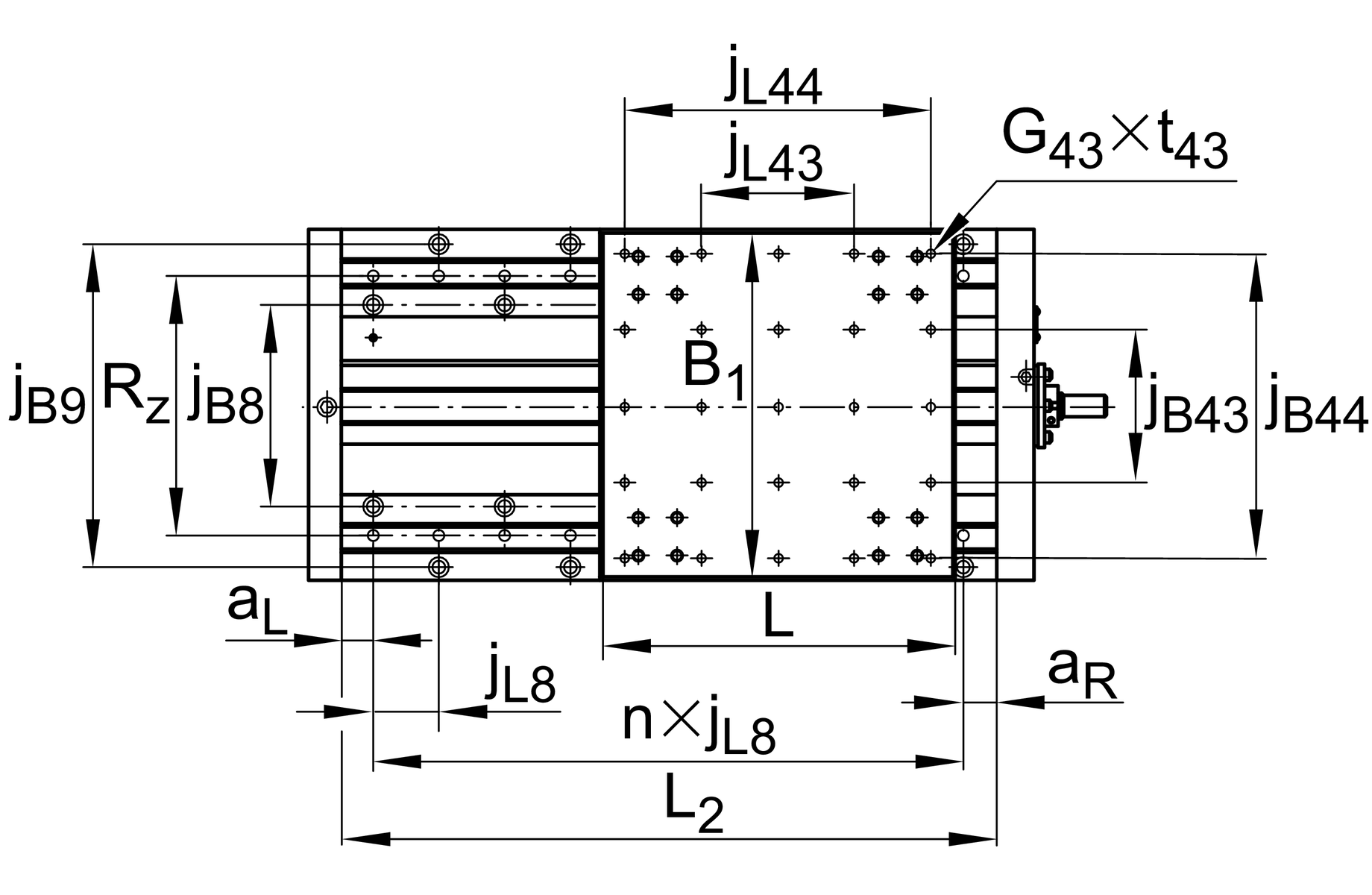

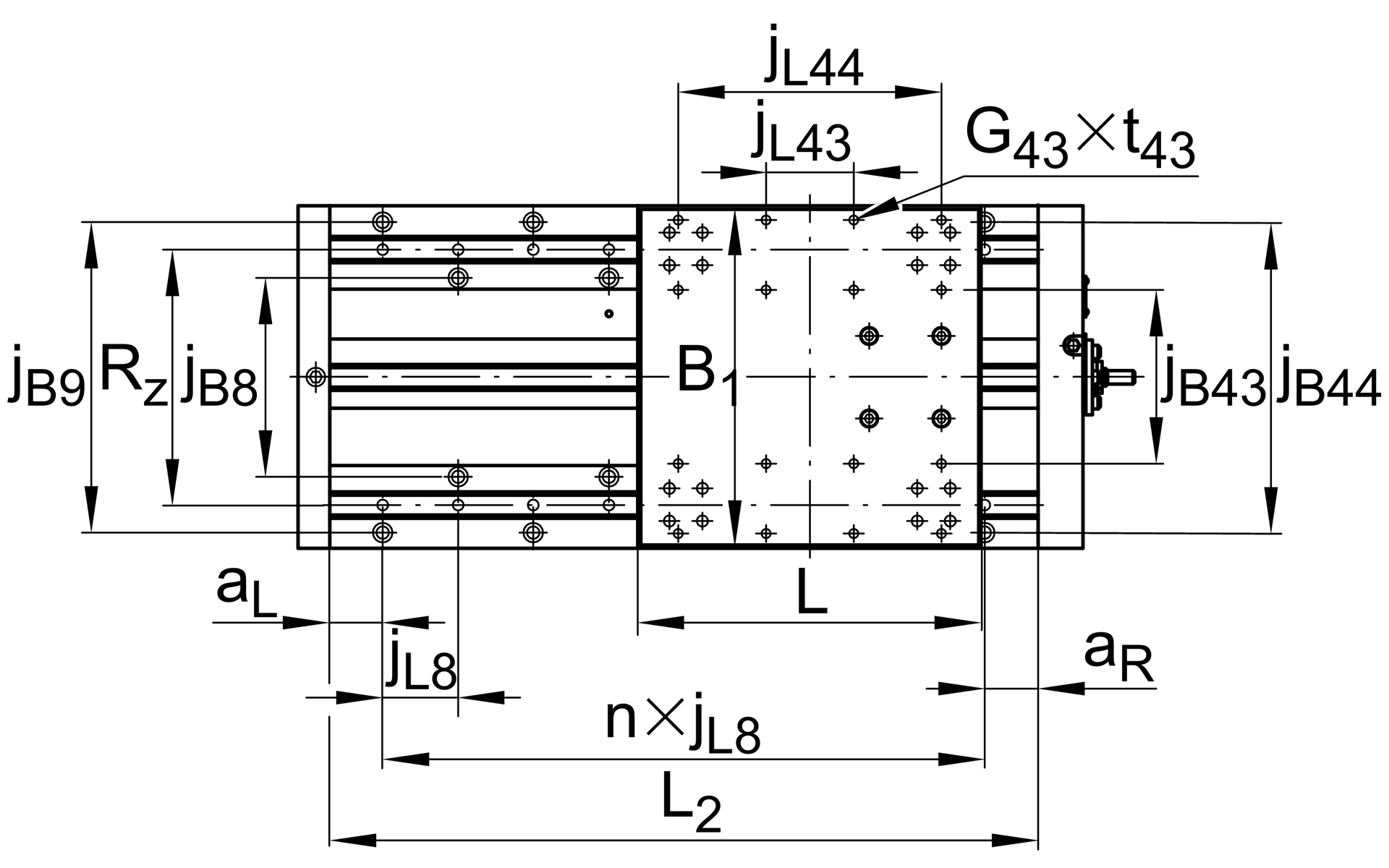

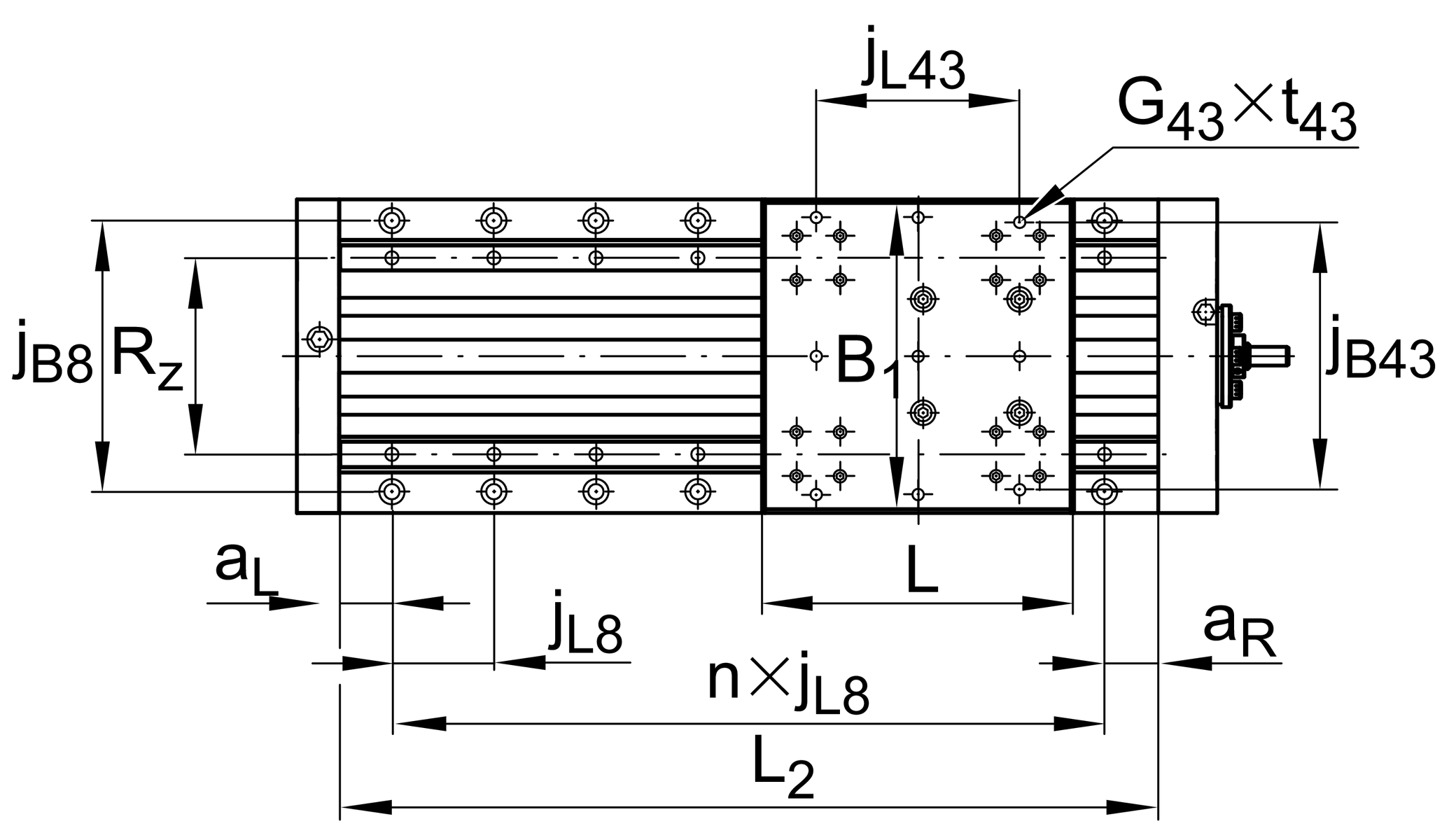

jB8 160 mm

jL8 60 mm

mLAW 3,5 kg

t43 16 mm

Vmax 0,5 m/s

T8 11 mm

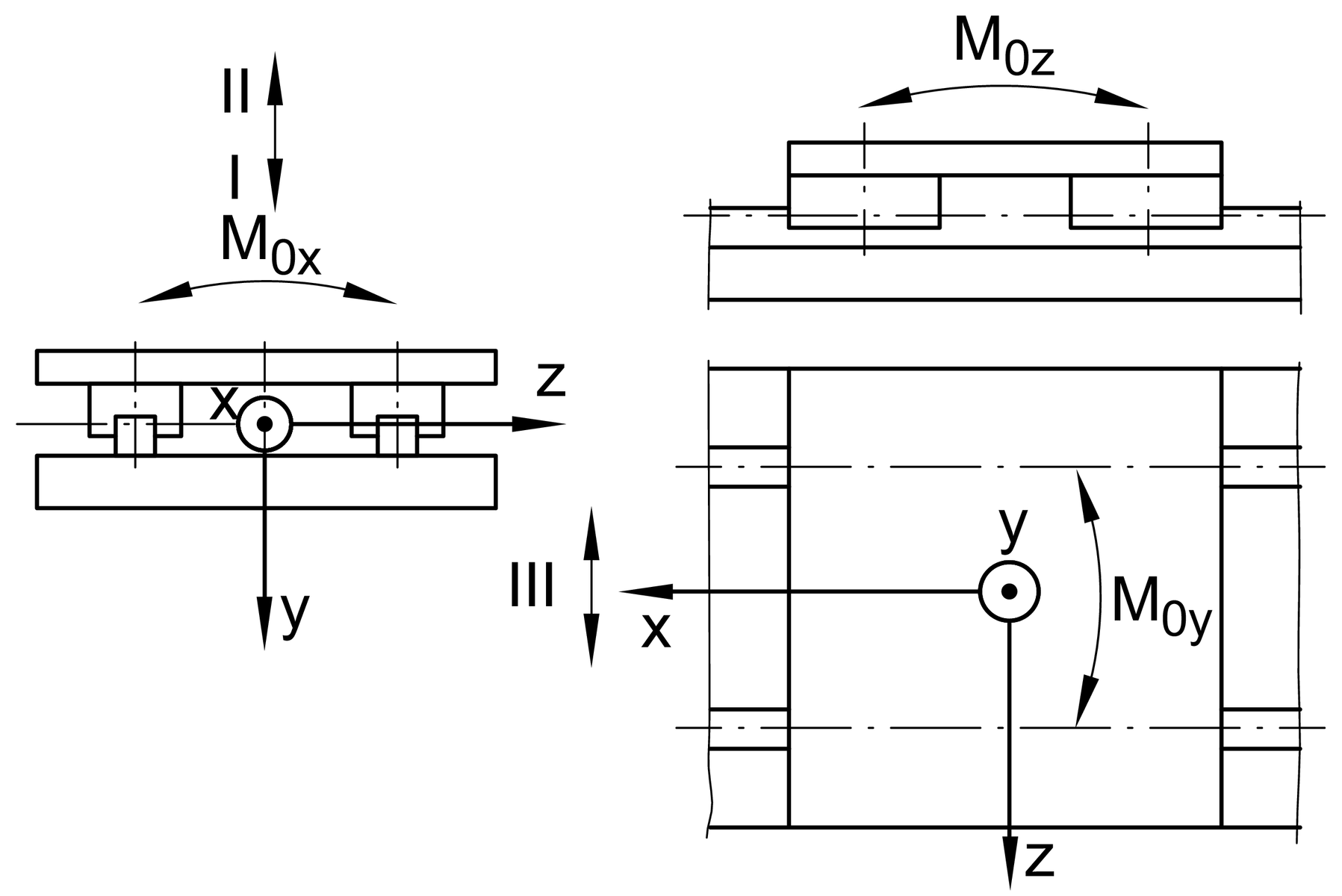

M0x per 3.050 Nm

M0y per 1.600 Nm

M0z per 1.600 Nm

Maximum operating Temperatur 80 ?C

Minimum operating Temperatur 0 ?C

b4 185 mm

G87 M6

L88 42 mm

Ry 35 mm

d85 11 mm

d86 60 mm

h85 40 mm

L5 25 mm

h87 33 mm

c0a 28.000 N

ca 17.900 N

L86 8 mm

Mass moment of inertia of threaded Spindle 0,85 kg*cm2

P 10 mm

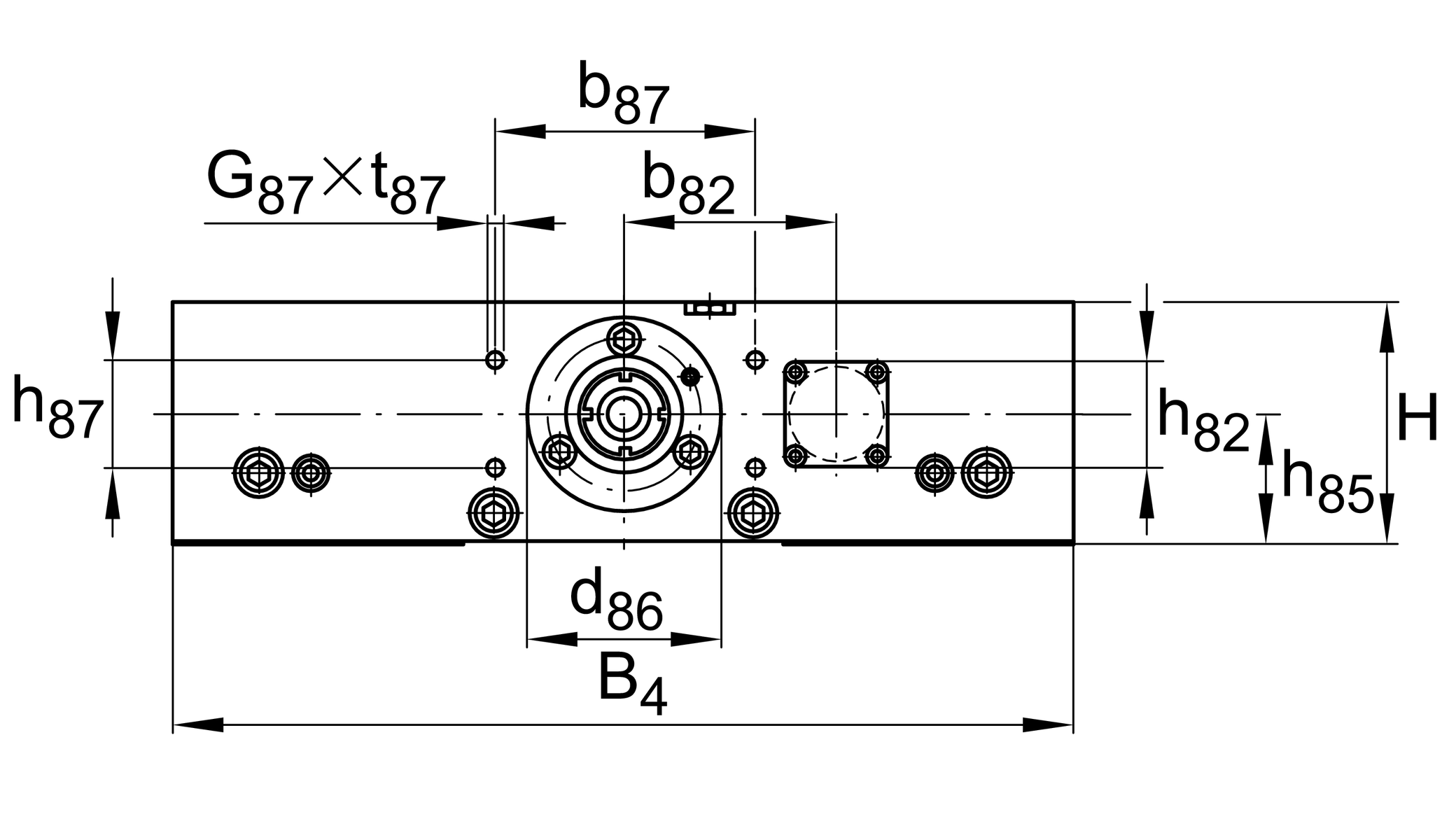

b87 80 mm

D0 20 mm

t87 15 mm

l85 23 mm

Rolling Bearings (locating bearing) ZKLF1560.2RS

C0 I 58.000 N

C0 II 58.000 N

C0 III 58.000 N

Max. drive torque for the drive spigot 15 Nm

S8 15 mm

Spindle nut design F

jB43 164 mm

JL43 120 mm
