Imagen 1 de LTE50-280-B-2505-M-0

LTE50-280-B-2505-M-0

Consultar precio

Mesa lineal

MPN: LTE50-280-B-2505-M-0 Marca: Ina Categoría: Linear Motion Subcategoría: 7.º eje para robots Familia: Linear Modules Subfamilia: Mesas lineales

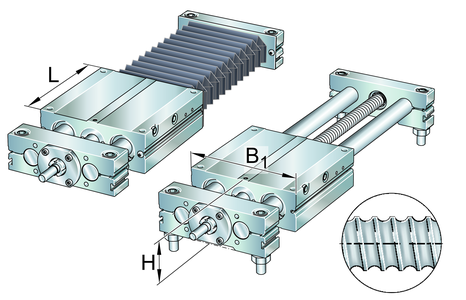

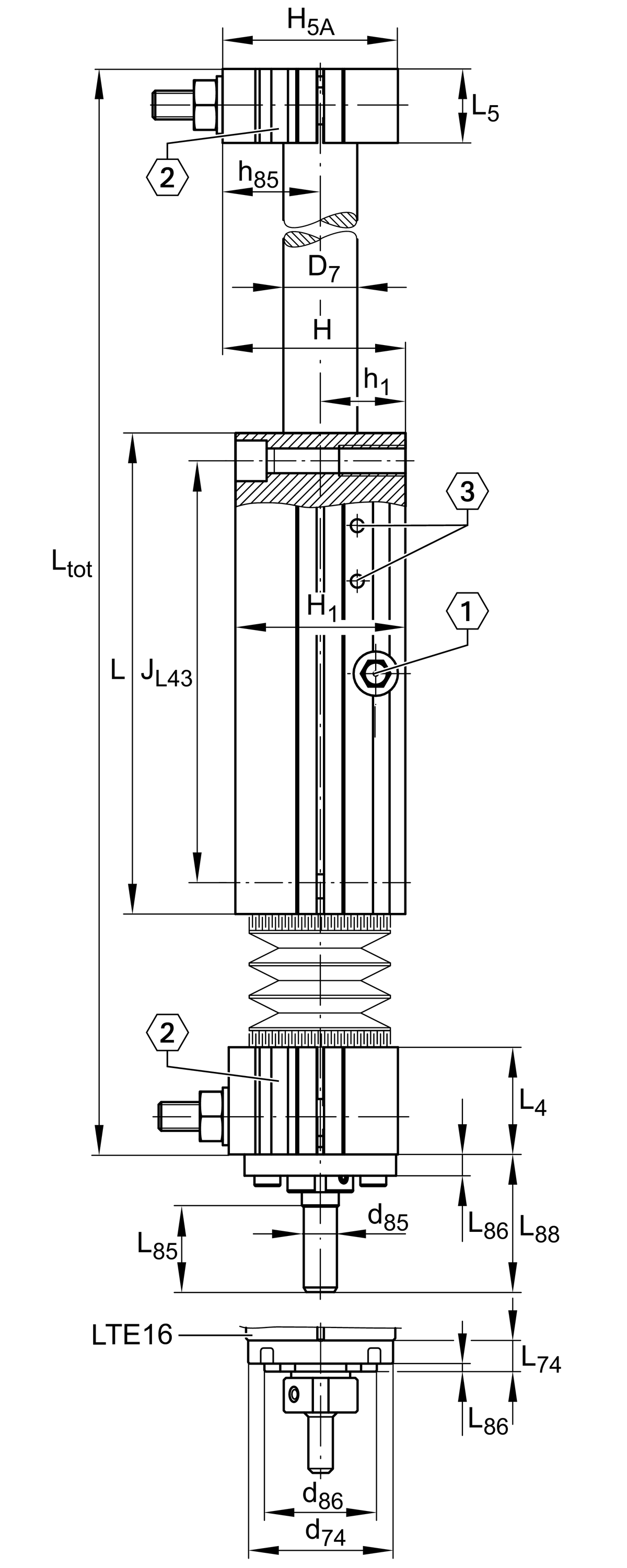

Linear tables with closed shaft guidance system and ball screw drive, with shaft support block type B, without bellows, with single nut

C 12.300 N

C0 22.500 N

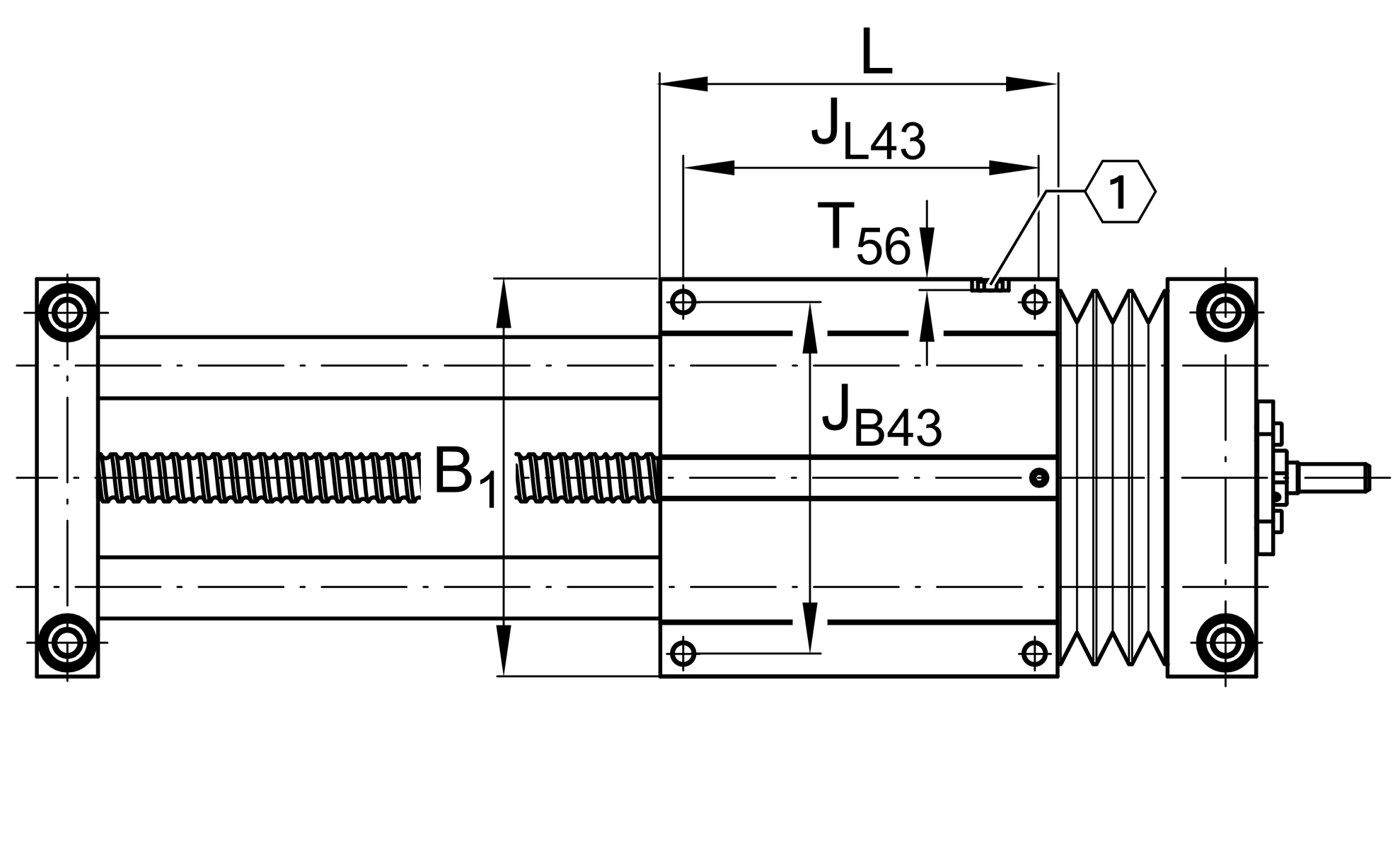

L 280 mm

L4 39 mm

G3 M16

S 5 mm

H1 48 mm

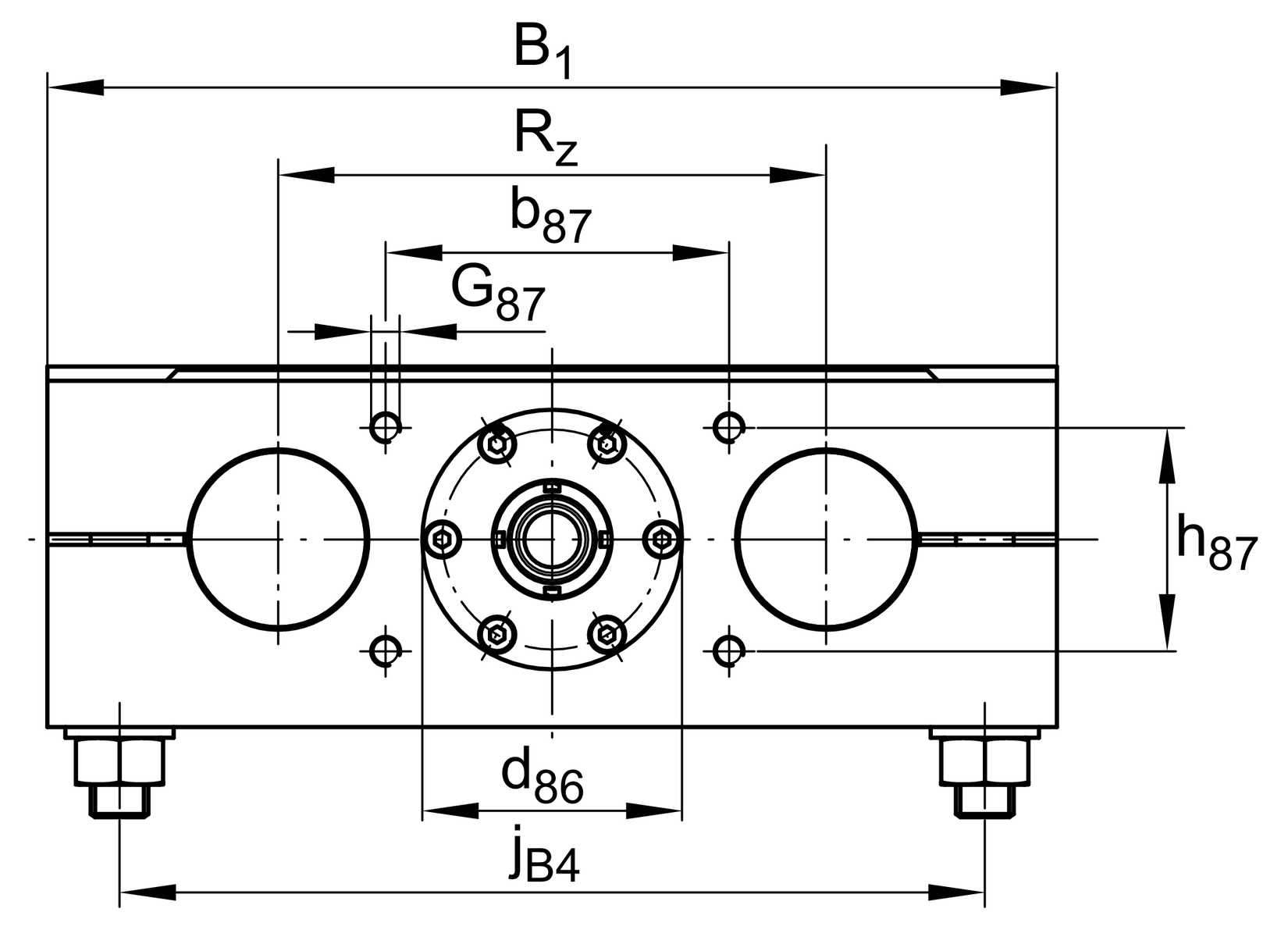

B1 280 mm

C0I 25.200 N

C0II 25.200 N

C0III 25.200 N

CI 22.950 N

CII 22.950 N

CIII 22.950 N

d7 50 mm

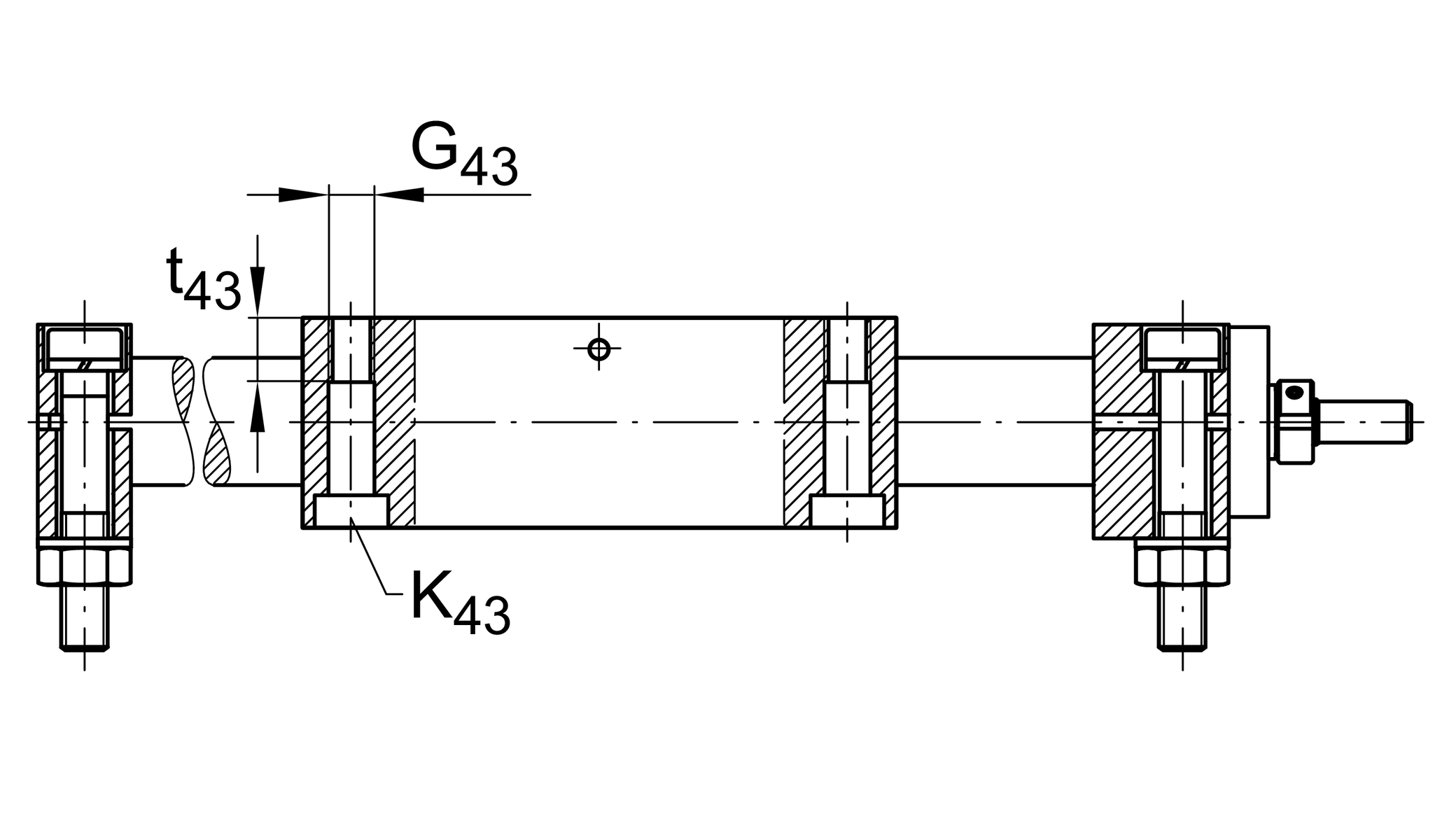

G43 M16

jB43 250 mm

JL43 250 mm

K43 M12

amax 20 m/s2

mLAW 16,5 kg

t43 34 mm

Vmax 0,25 m/s

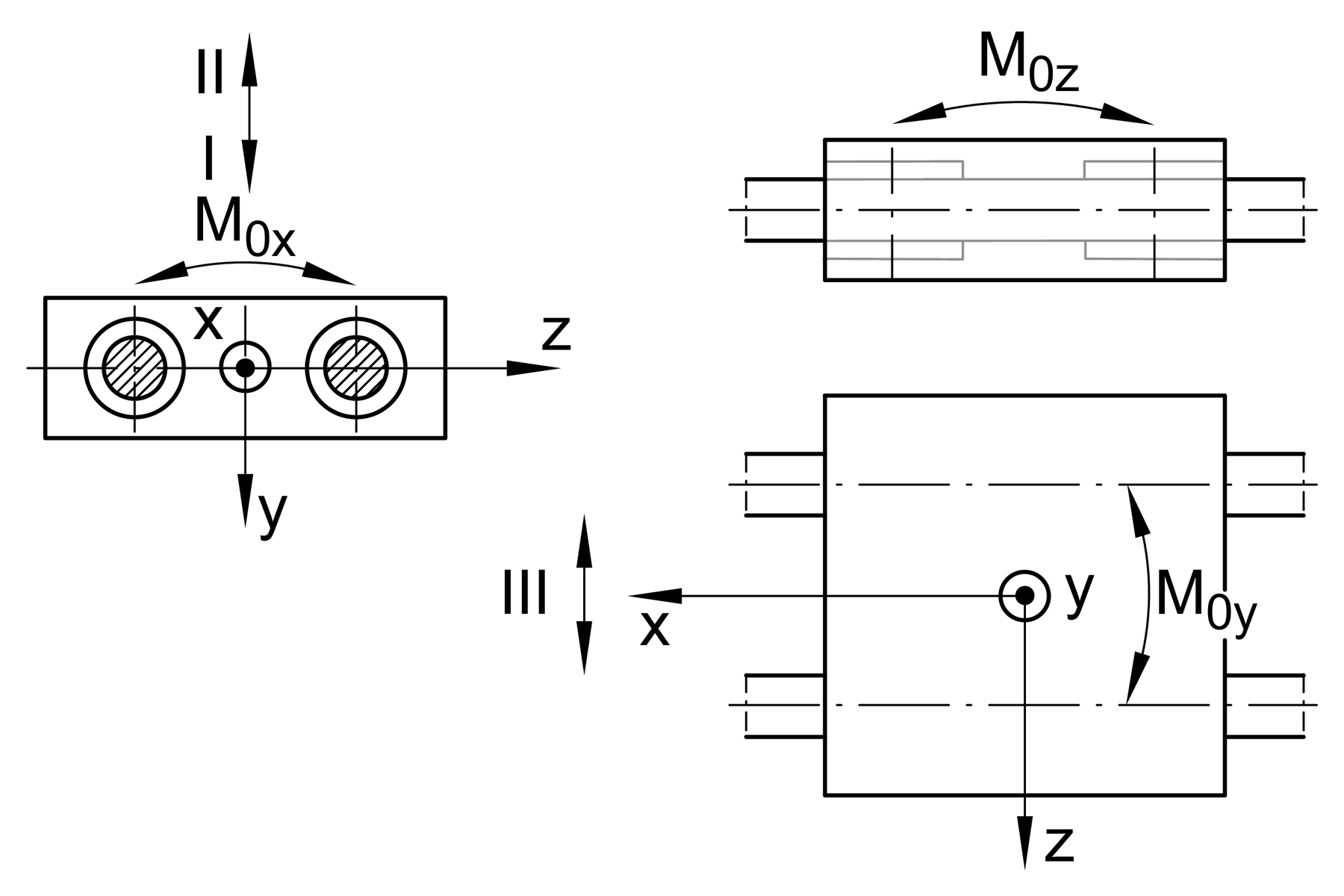

M0x per 1.904 Nm

M0y per 1.736 Nm

M0z per 1.510 Nm

Maximum operating Temperatur 80 ?C

Minimum operating Temperatur 0 ?C

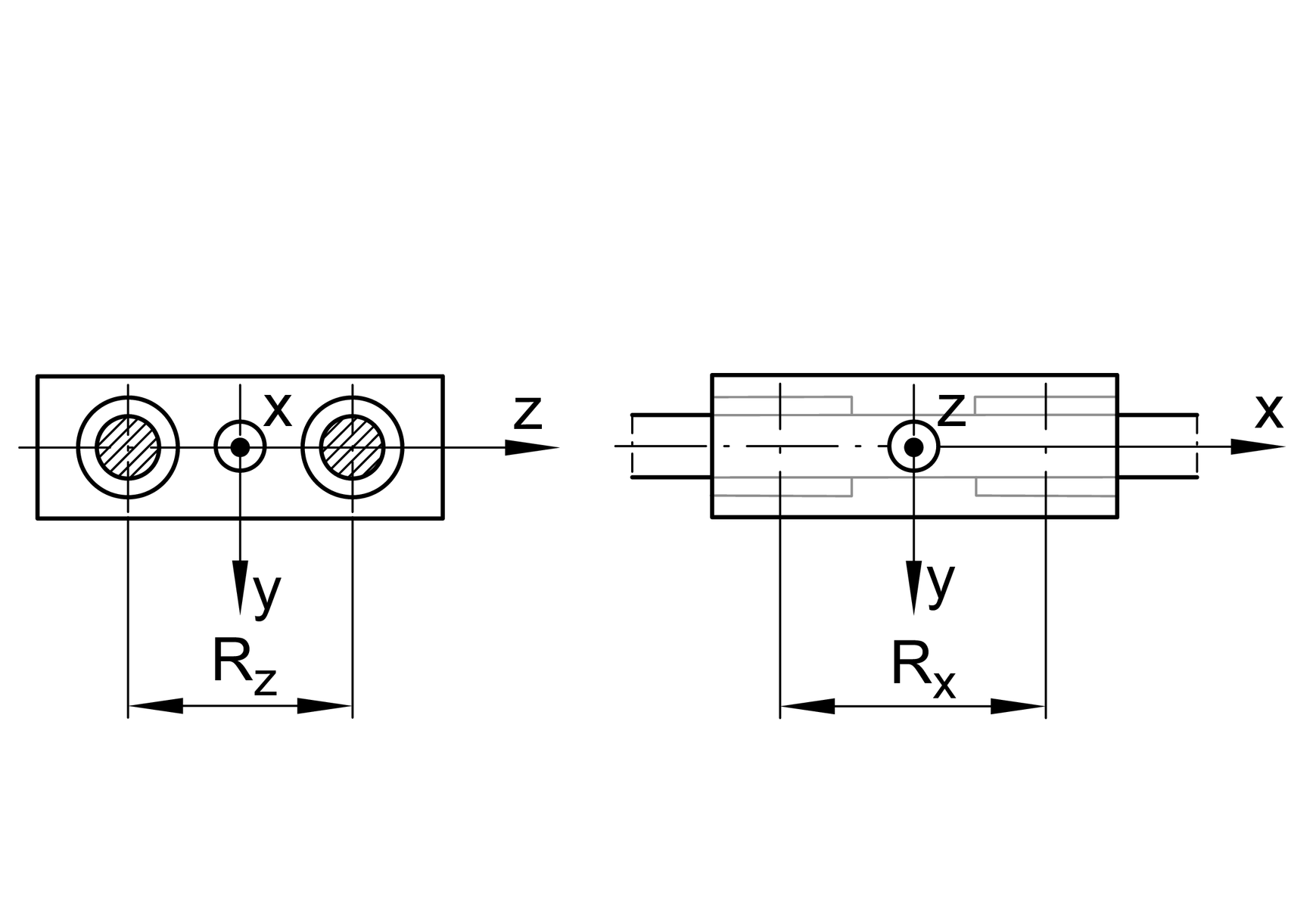

Rx 163 mm

RZ 152 mm

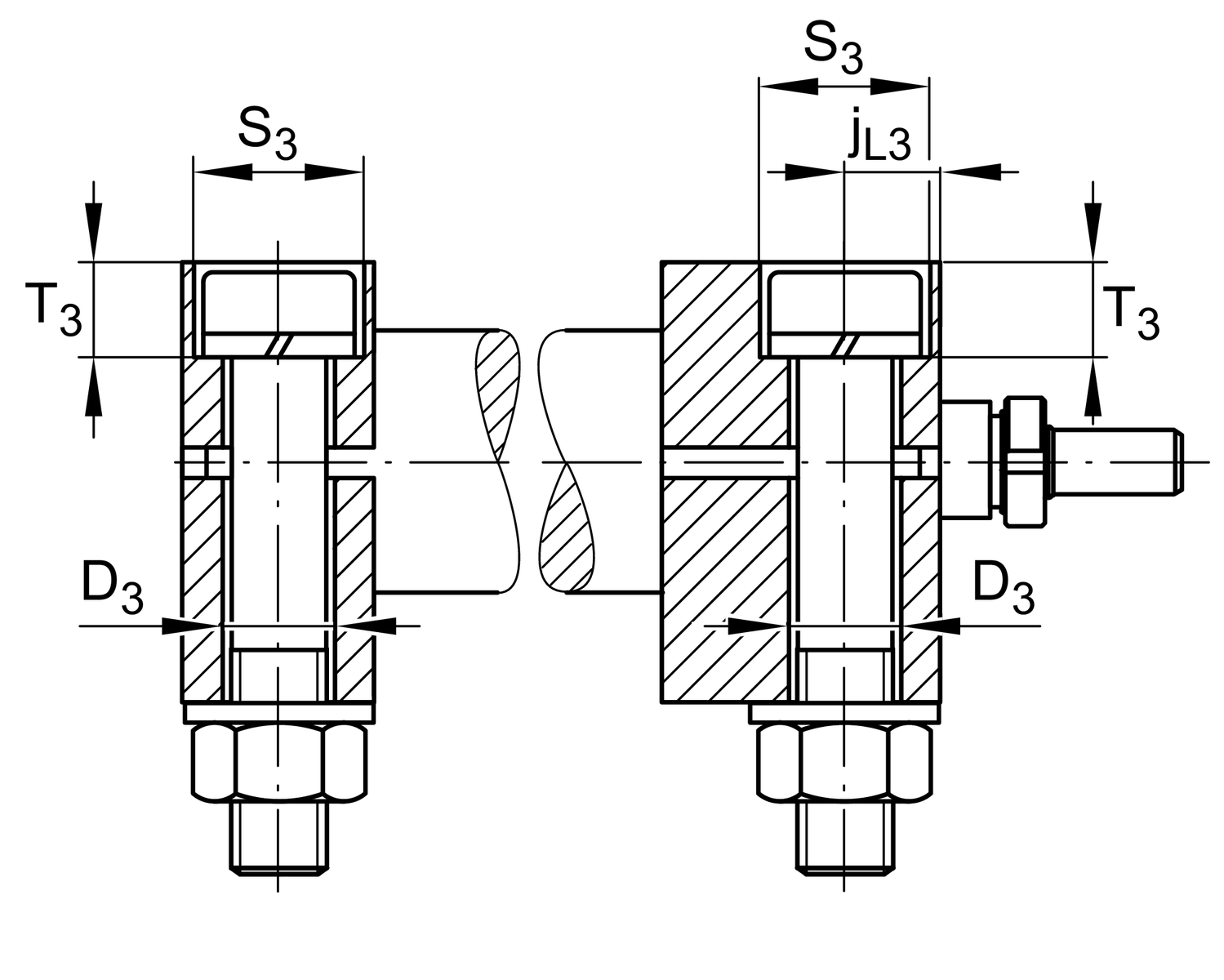

s3 26 mm

T3 21 mm

G87 M8x18

L88 46 mm

Max. permissible drive torque 12 Nm

d85 16 mm

d86 66 mm

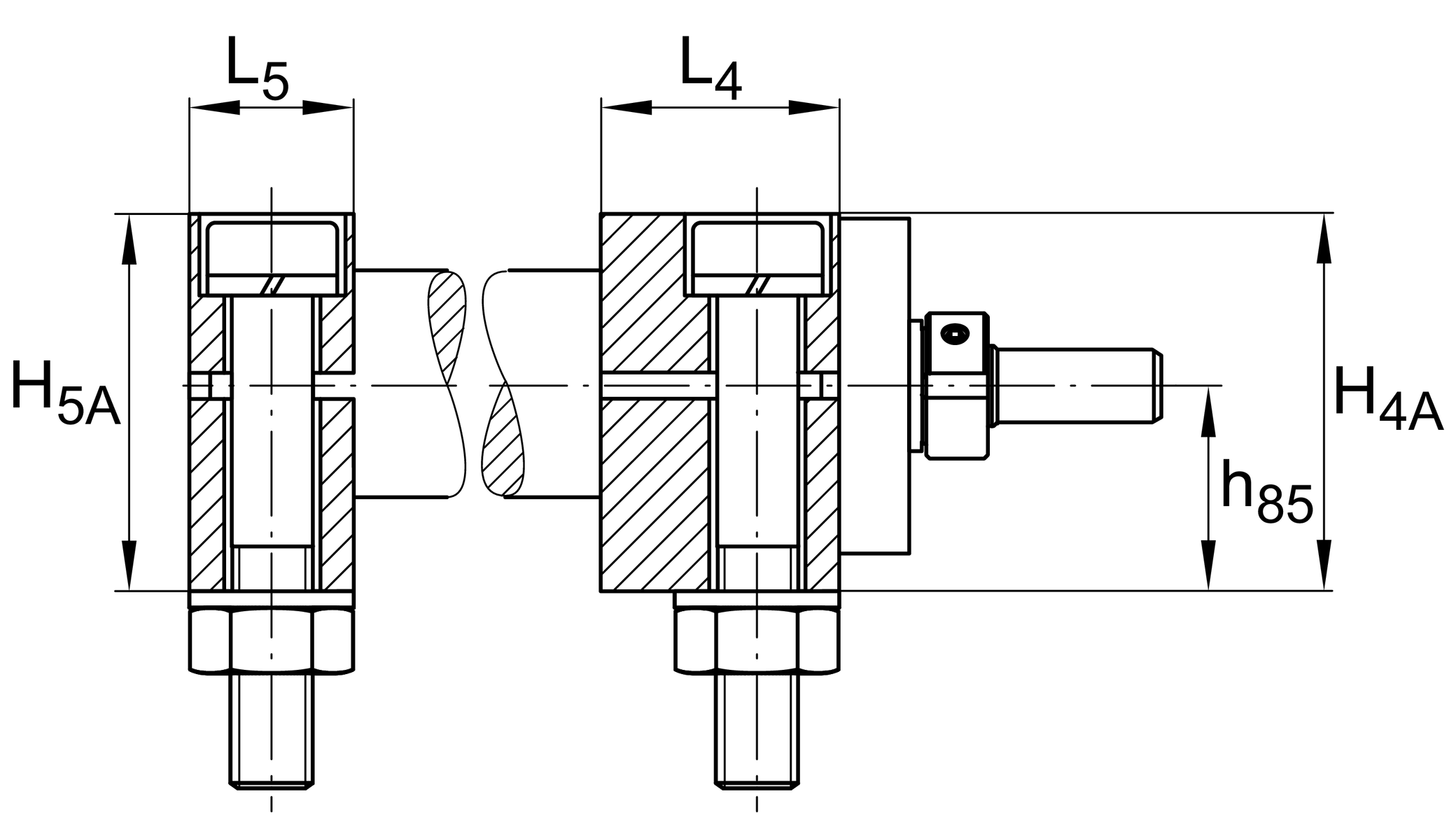

h85 52 mm

jL3 15 mm

L5 30 mm

h87 62 mm

c0a 31.000 N

ca 18.800 N

L86 9 mm

Mass moment of inertia of threaded Spindle 2,25 kg*cm2

P 5 mm

b87 62 mm

D0 25 mm

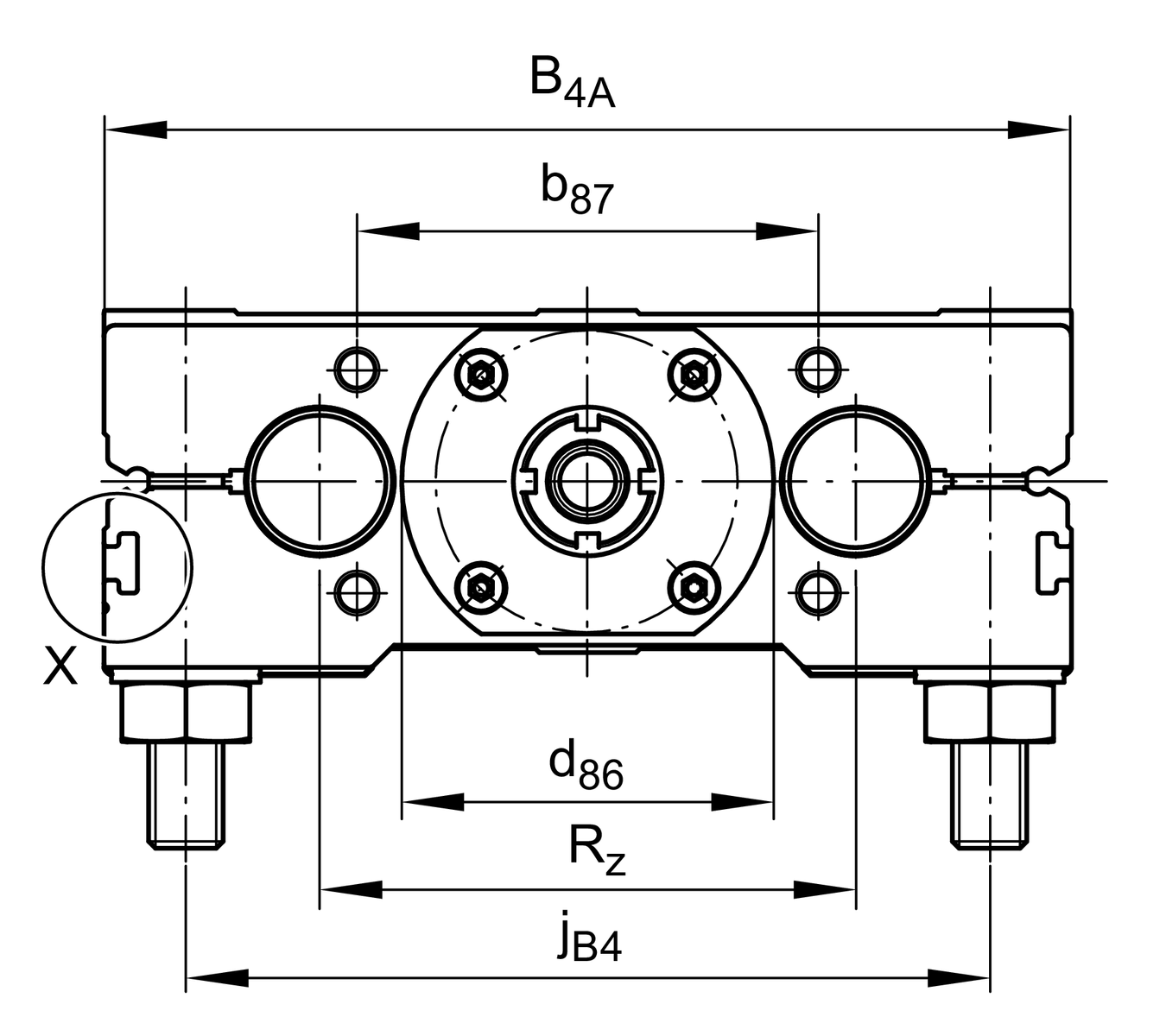

jB4 240 mm

B4B 280 mm

l85 23 mm

Linear Ball Bearings 4 KB50-P

Rolling Bearings (locating bearing) ZKLN1747-2RS-PE

H4B 44 mm

H5B 44 mm
