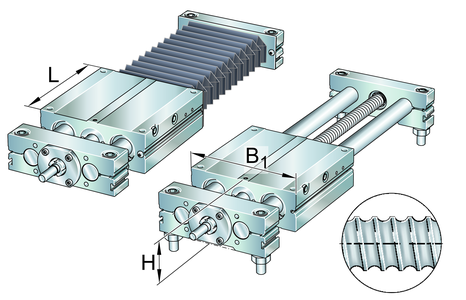

Imagen 1 de LTE30-180-B-2020-M-0

LTE30-180-B-2020-M-0

Consultar precio

Mesa lineal

MPN: LTE30-180-B-2020-M-0 Marca: Ina Categoría: Linear Motion Subcategoría: 7.º eje para robots Familia: Linear Modules Subfamilia: Mesas lineales

Linear tables with closed shaft guidance system and ball screw drive, with shaft support block type B, without bellows, with single nut

C 11.600 N

C0 18.400 N

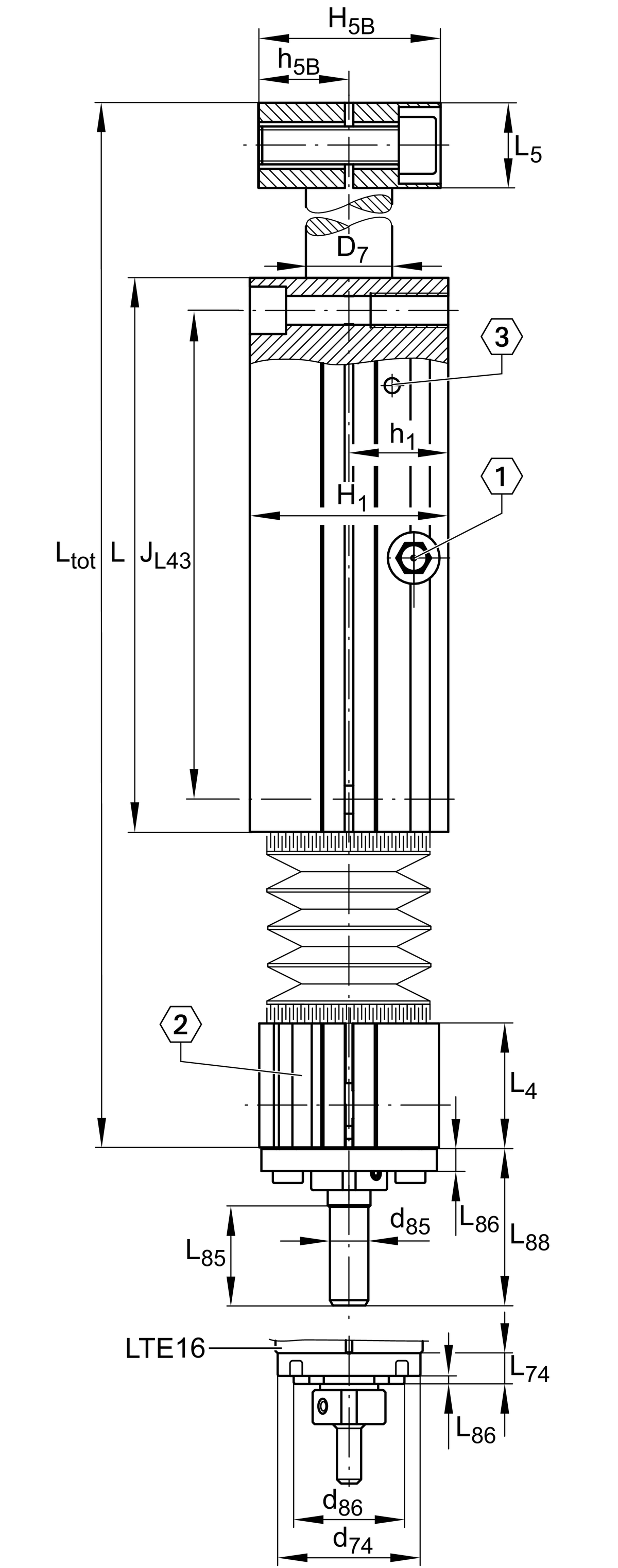

L 180 mm

L4 38 mm

G3 M12

S 20 mm

H1 32 mm

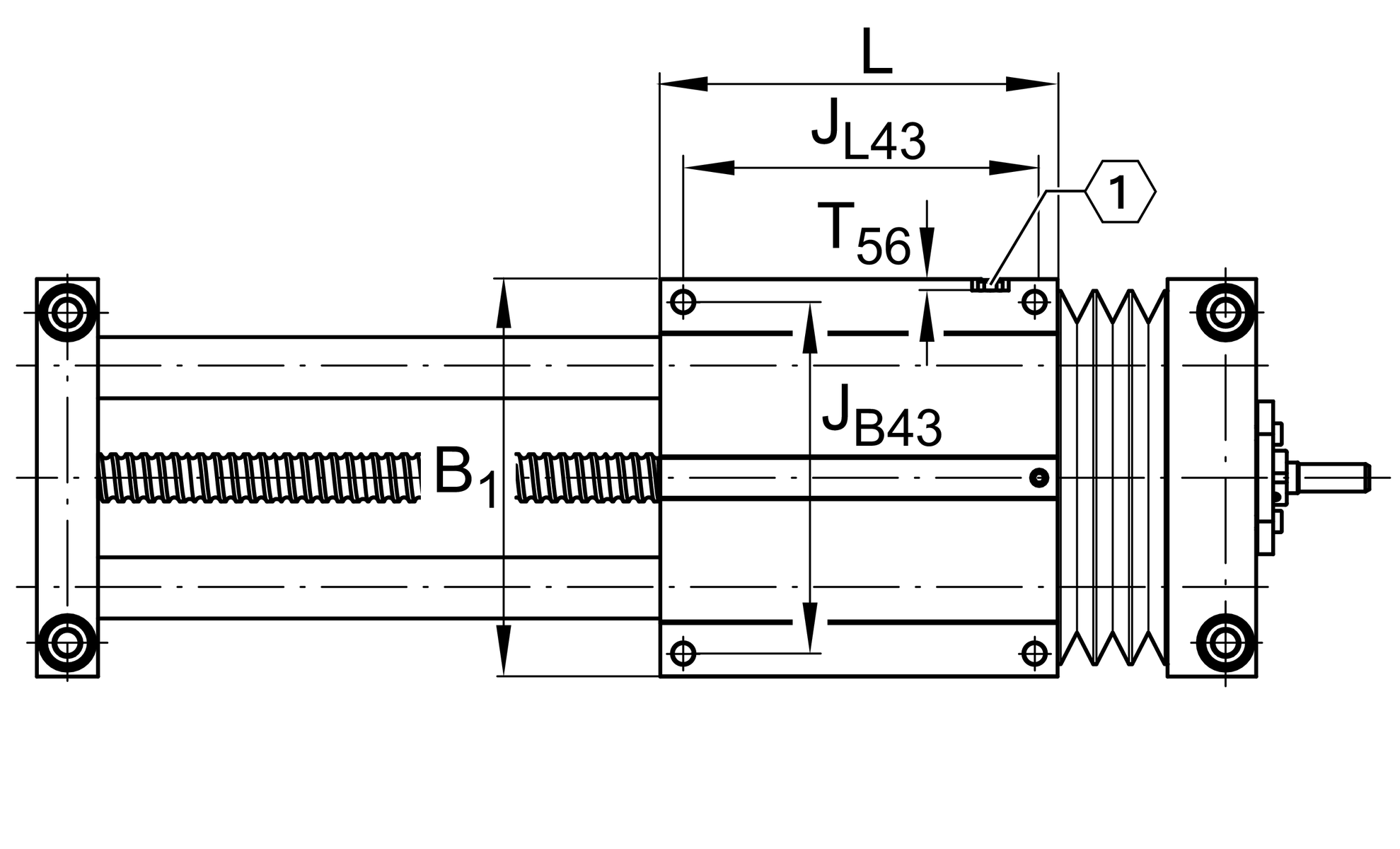

B1 180 mm

C0I 11.400 N

C0II 11.400 N

C0III 11.400 N

CI 9.500 N

CII 9.500 N

CIII 9.500 N

d7 30 mm

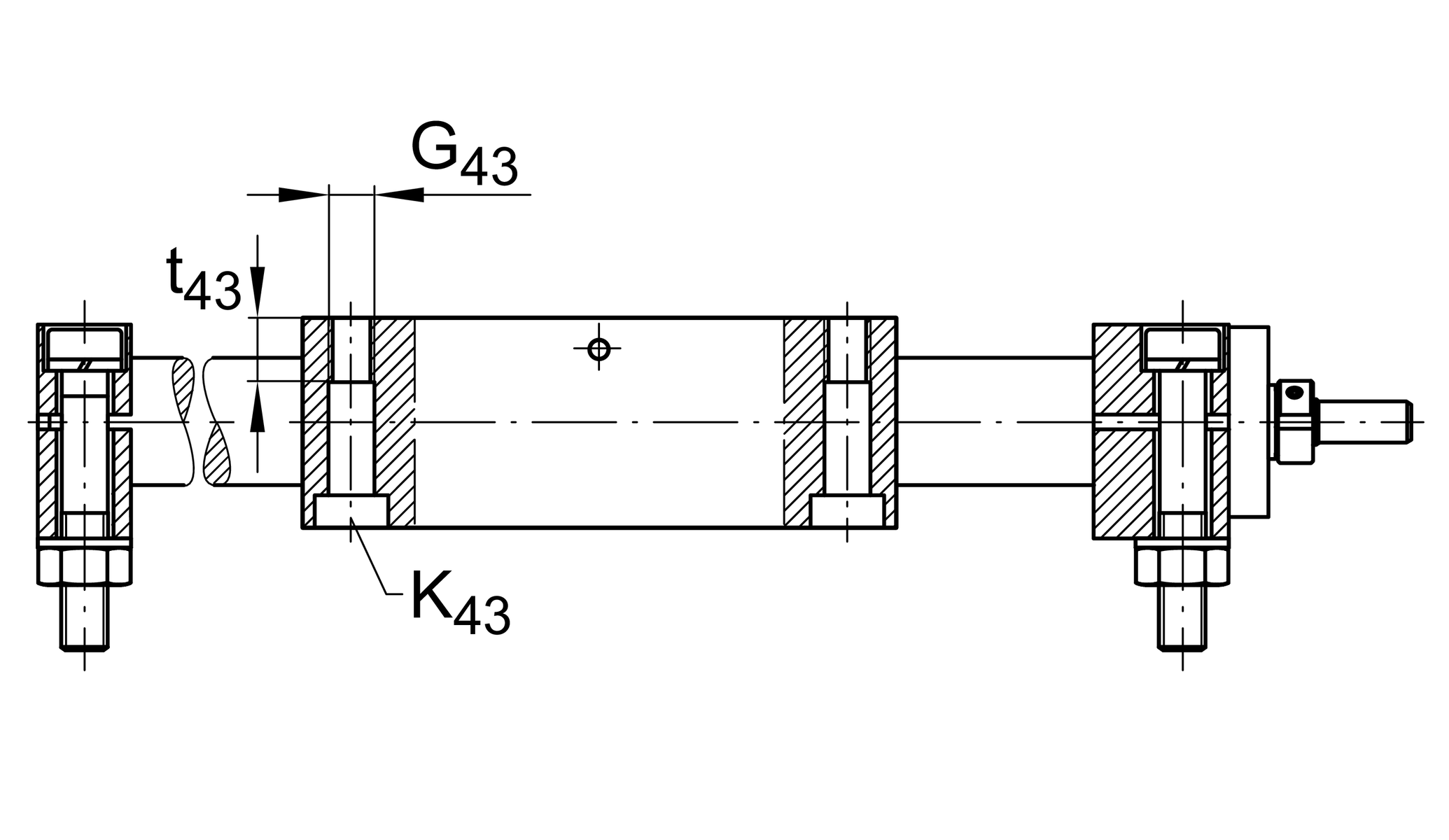

G43 M12

jB43 158 mm

JL43 158 mm

K43 M10

amax 20 m/s2

mLAW 5,04 kg

t43 26 mm

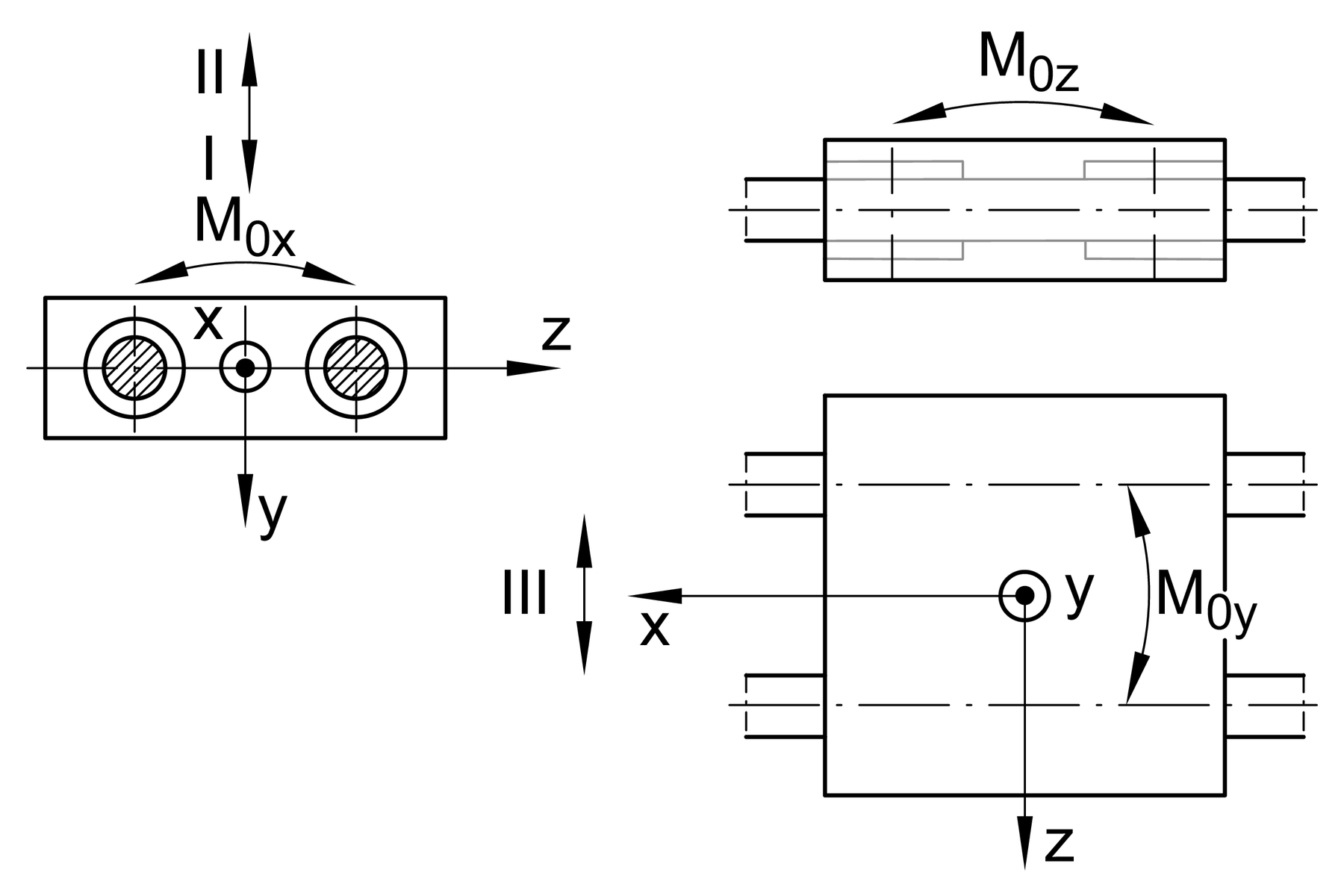

M0x per 540 Nm

M0y per 503 Nm

M0z per 393 Nm

Maximum operating Temperatur 80 ?C

Minimum operating Temperatur 0 ?C

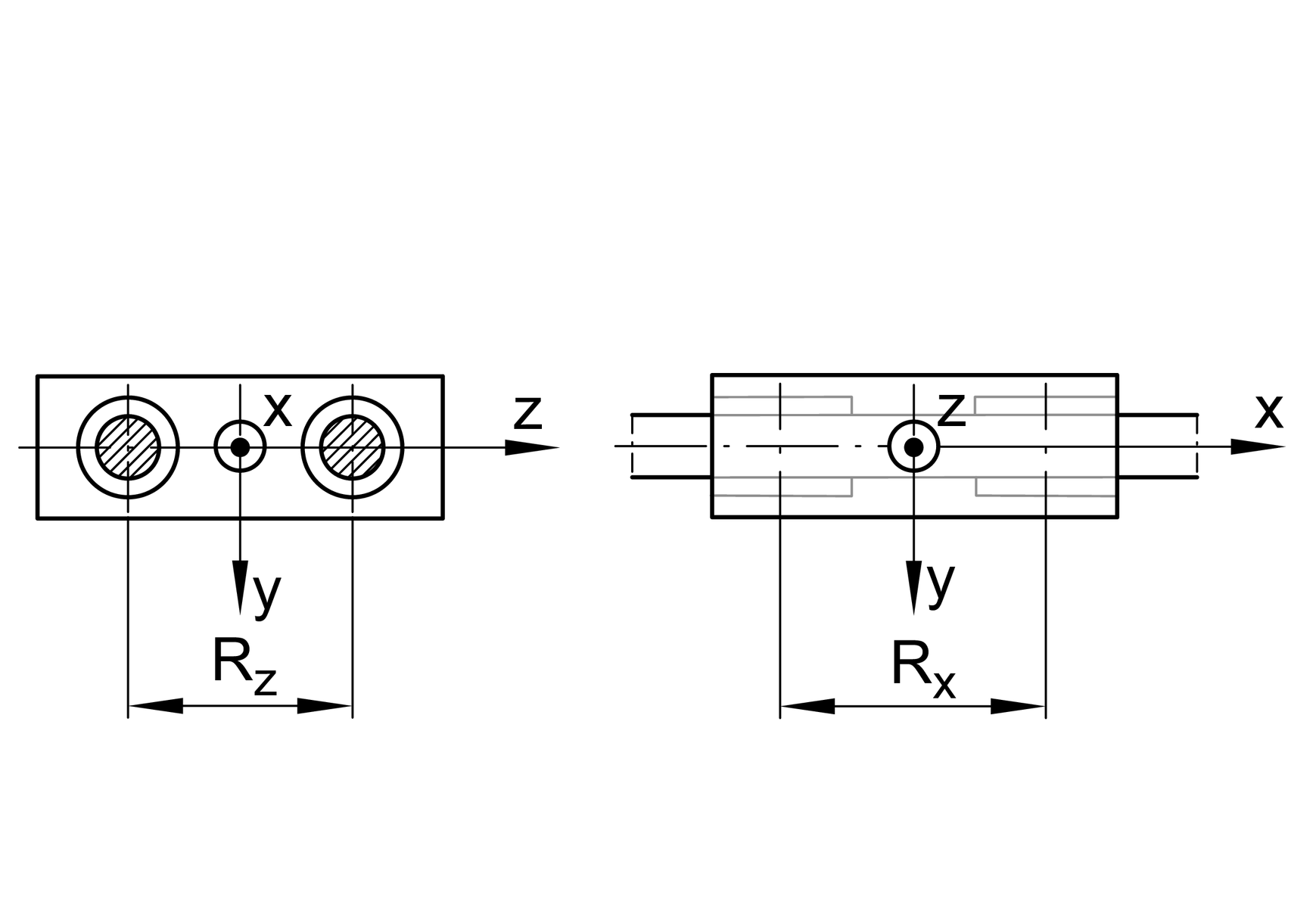

Rx 98,6 mm

RZ 96 mm

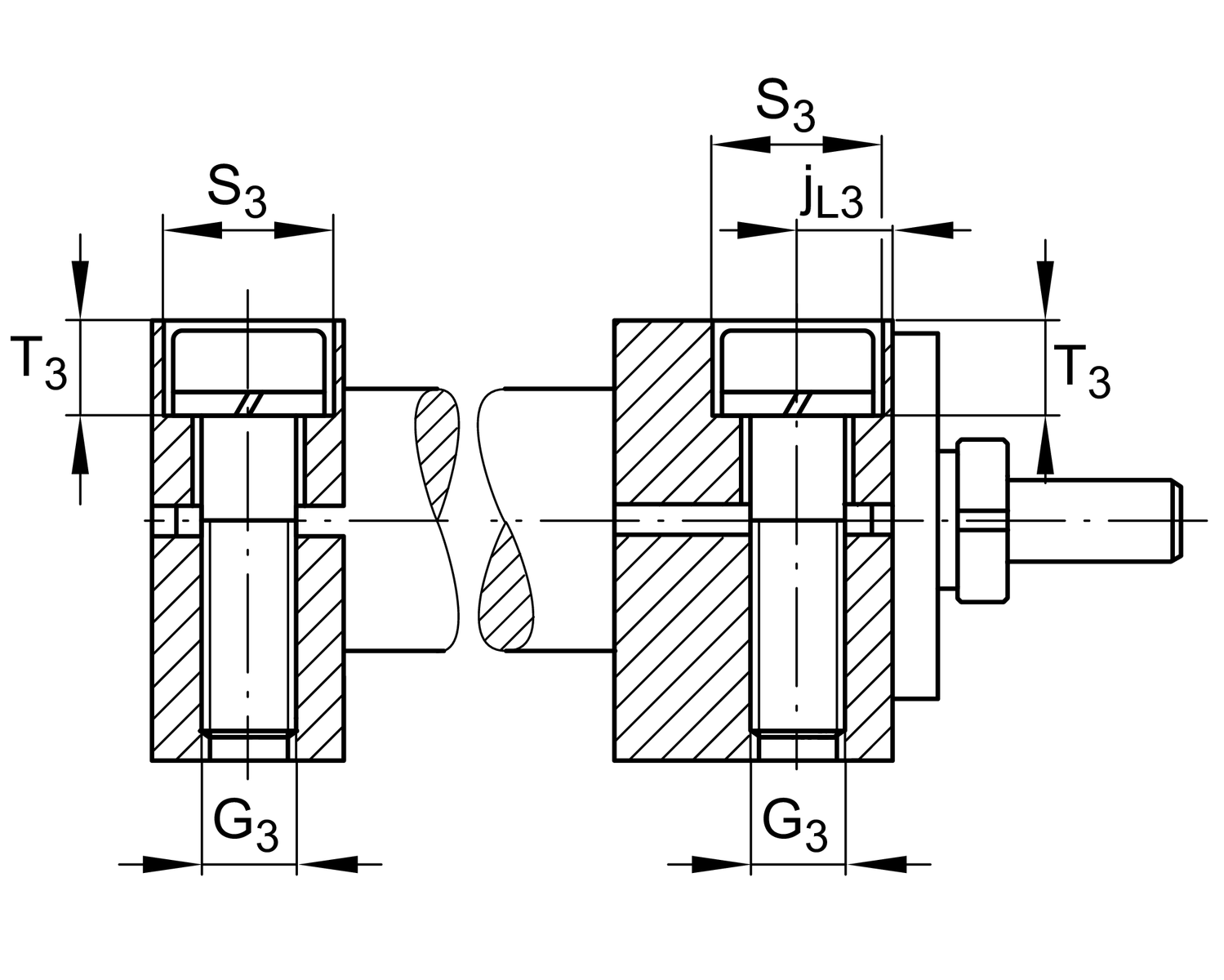

s3 20 mm

T3 15,5 mm

G87 M6x15

L88 36,5 mm

Max. permissible drive torque 17 Nm

d85 10 mm

d86 60 mm

h85 35 mm

jL3 12,5 mm

L5 25 mm

h87 44 mm

c0a 28.000 N

ca 17.900 N

L86 9 mm

Mass moment of inertia of threaded Spindle 0,883 kg*cm2

P 20 mm

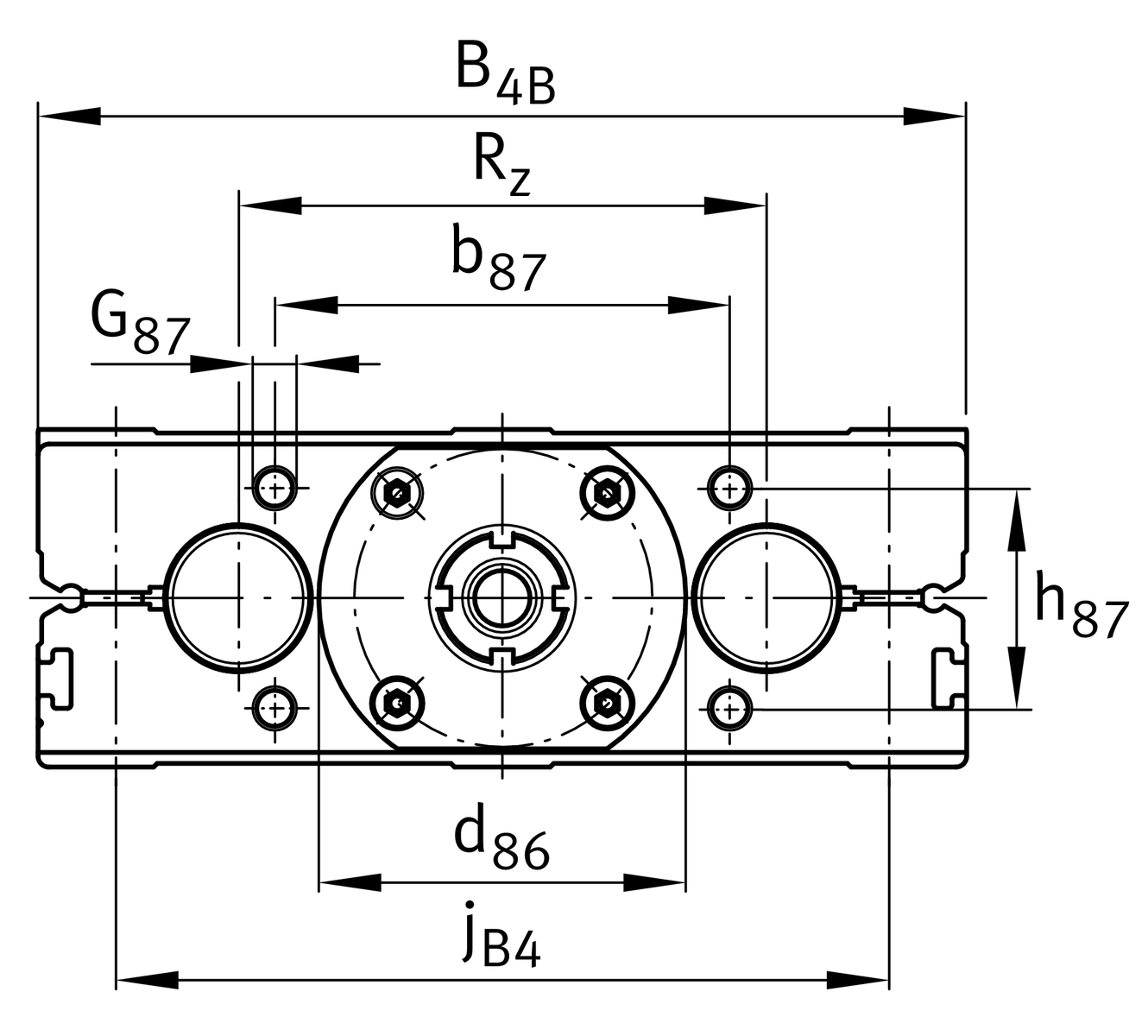

b87 68 mm

D0 20 mm

jB4 150 mm

B4B 180 mm

l85 18 mm

Linear Ball Bearings 4 KB30-P

Rolling Bearings (locating bearing) ZKLN1545-2RS-PE

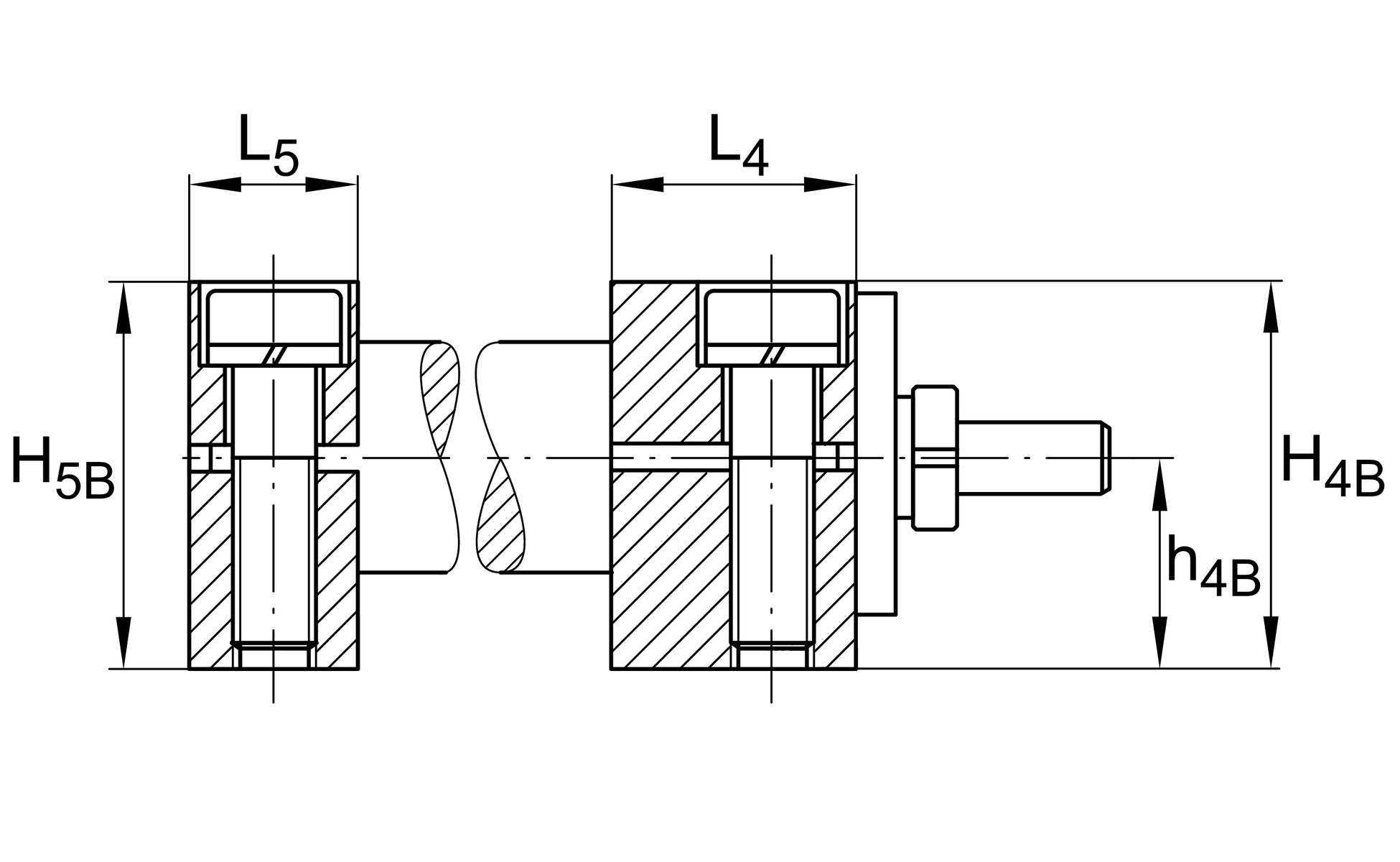

H4B 29 mm

H5B 29 mm
