Imagen 1 de LTE30-180-A-2005-M-0

LTE30-180-A-2005-M-0

Consultar precio

Mesa lineal

MPN: LTE30-180-A-2005-M-0 Marca: Ina Categoría: Linear Motion Subcategoría: 7.º eje para robots Familia: Linear Modules Subfamilia: Mesas lineales

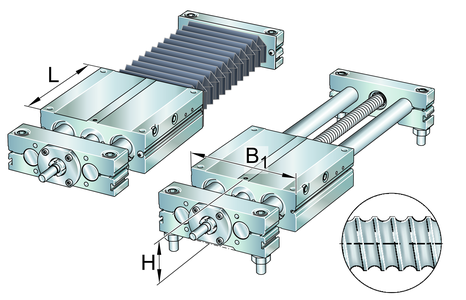

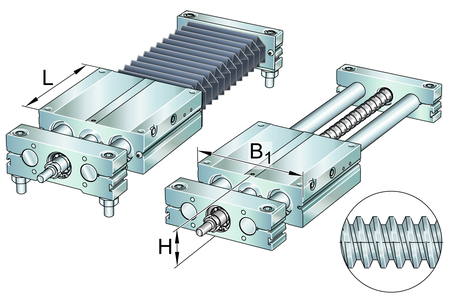

Linear tables with closed shaft guidance system and ball screw drive, with shaft support block type A, without bellows, with single nut

C 10.500 N

C0 16.600 N

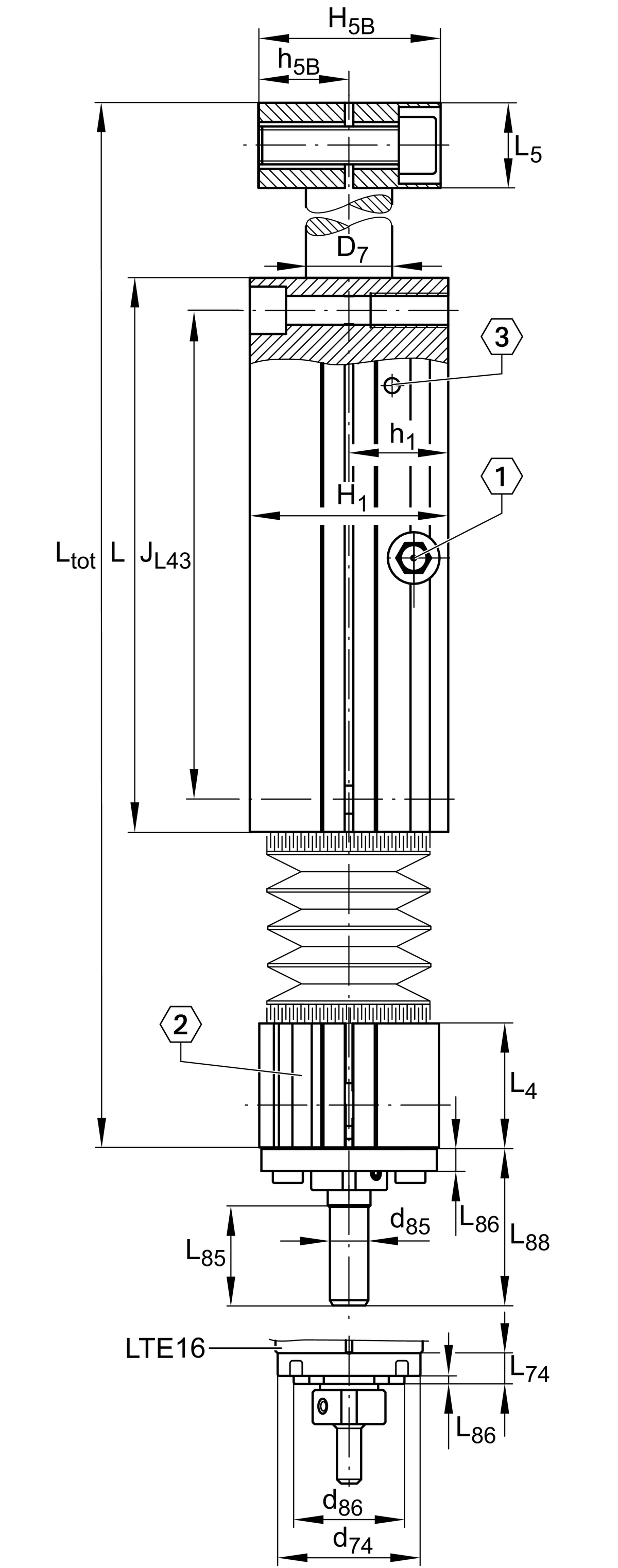

H 67 mm

L 180 mm

L4 38 mm

S 5 mm

H1 32 mm

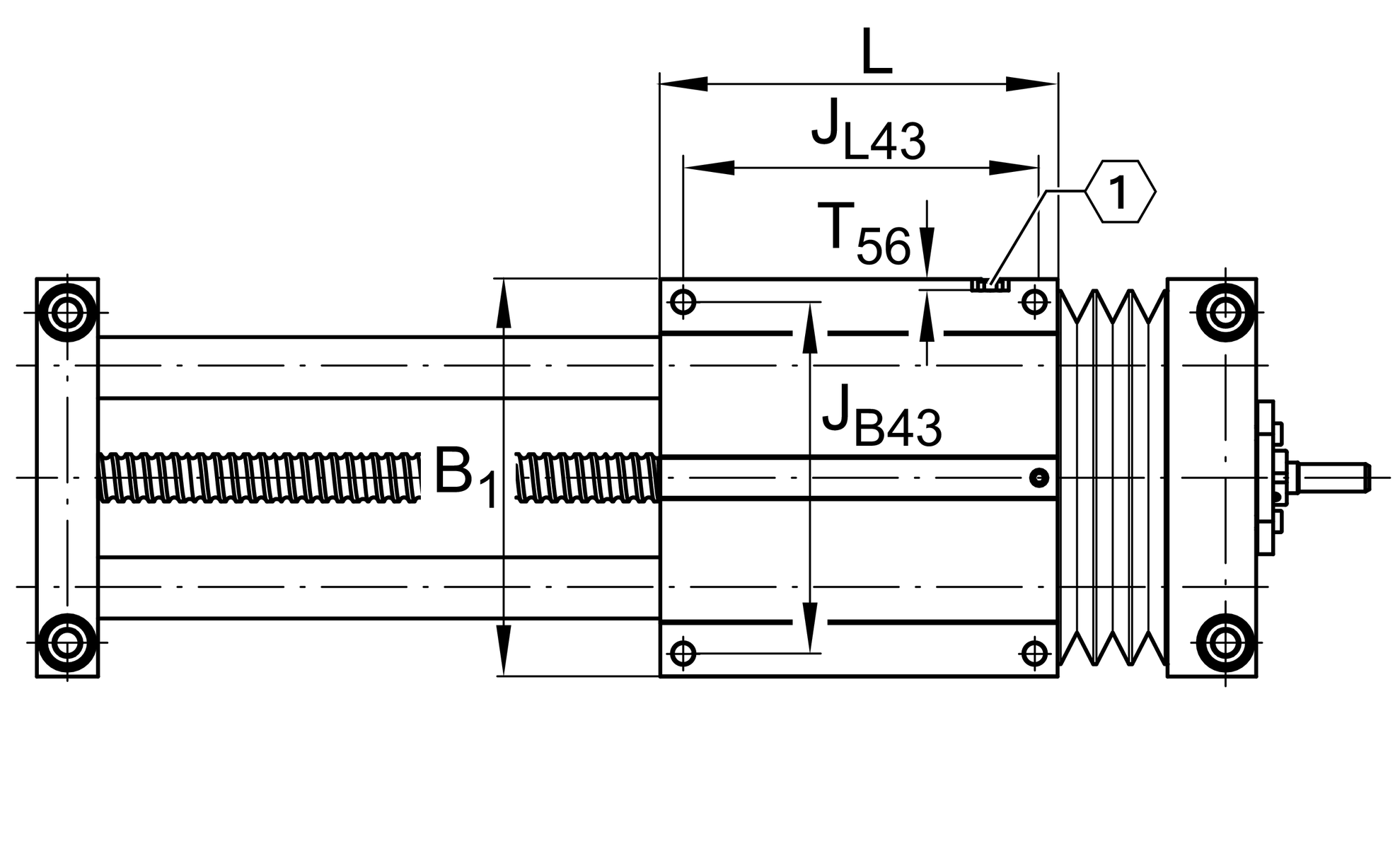

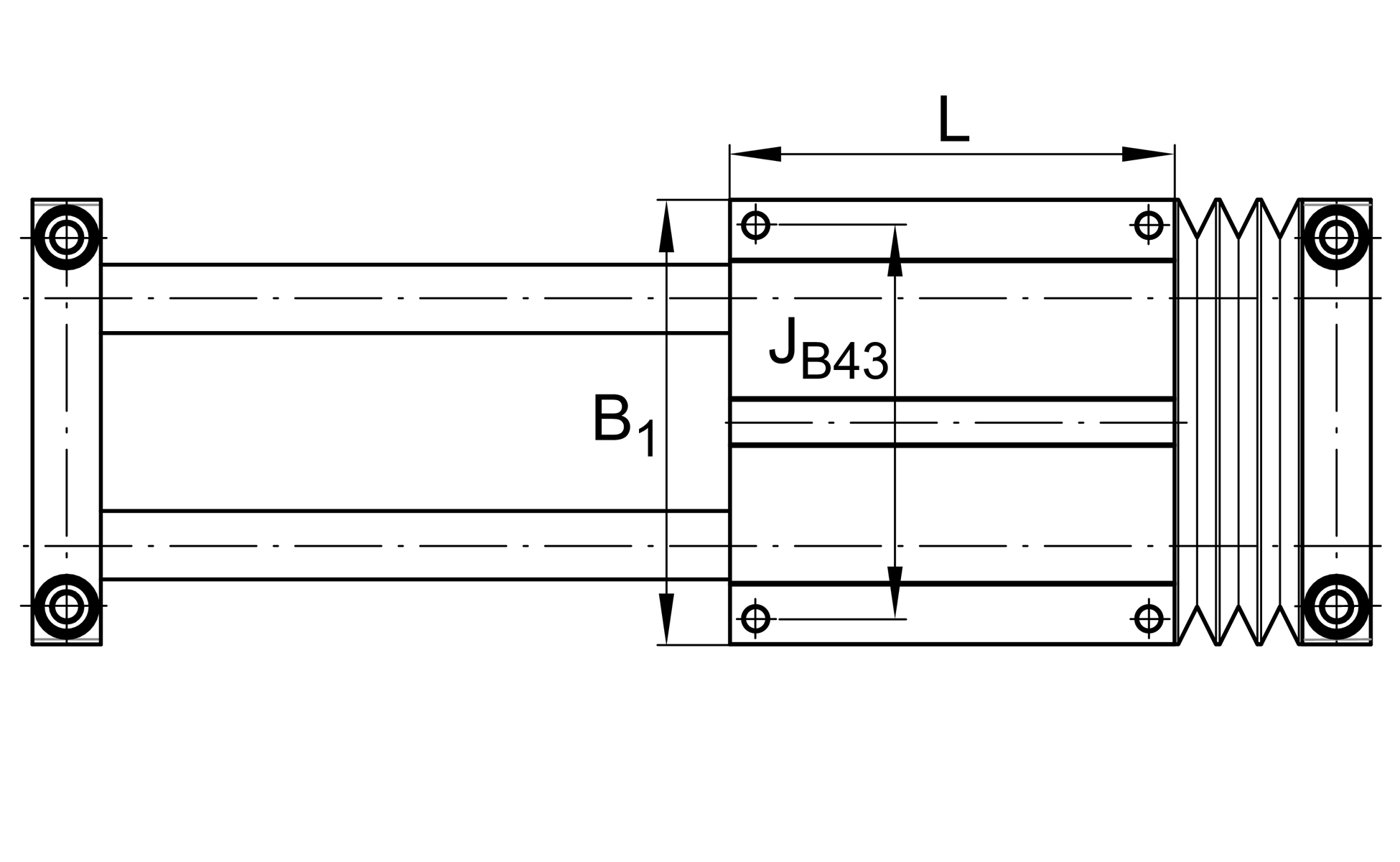

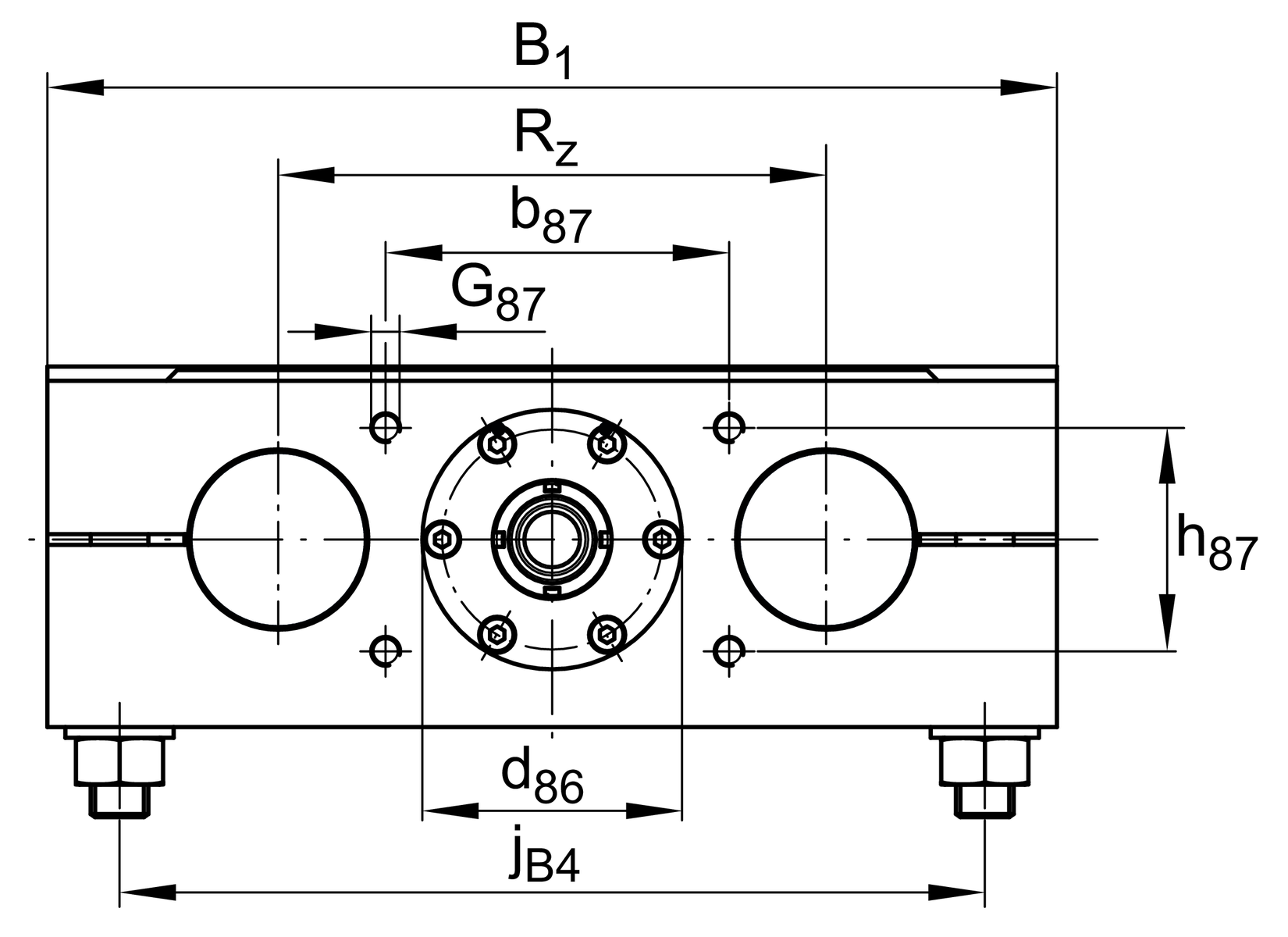

B1 180 mm

C0I 11.400 N

C0II 11.400 N

C0III 11.400 N

CI 9.500 N

CII 9.500 N

CIII 9.500 N

d7 30 mm

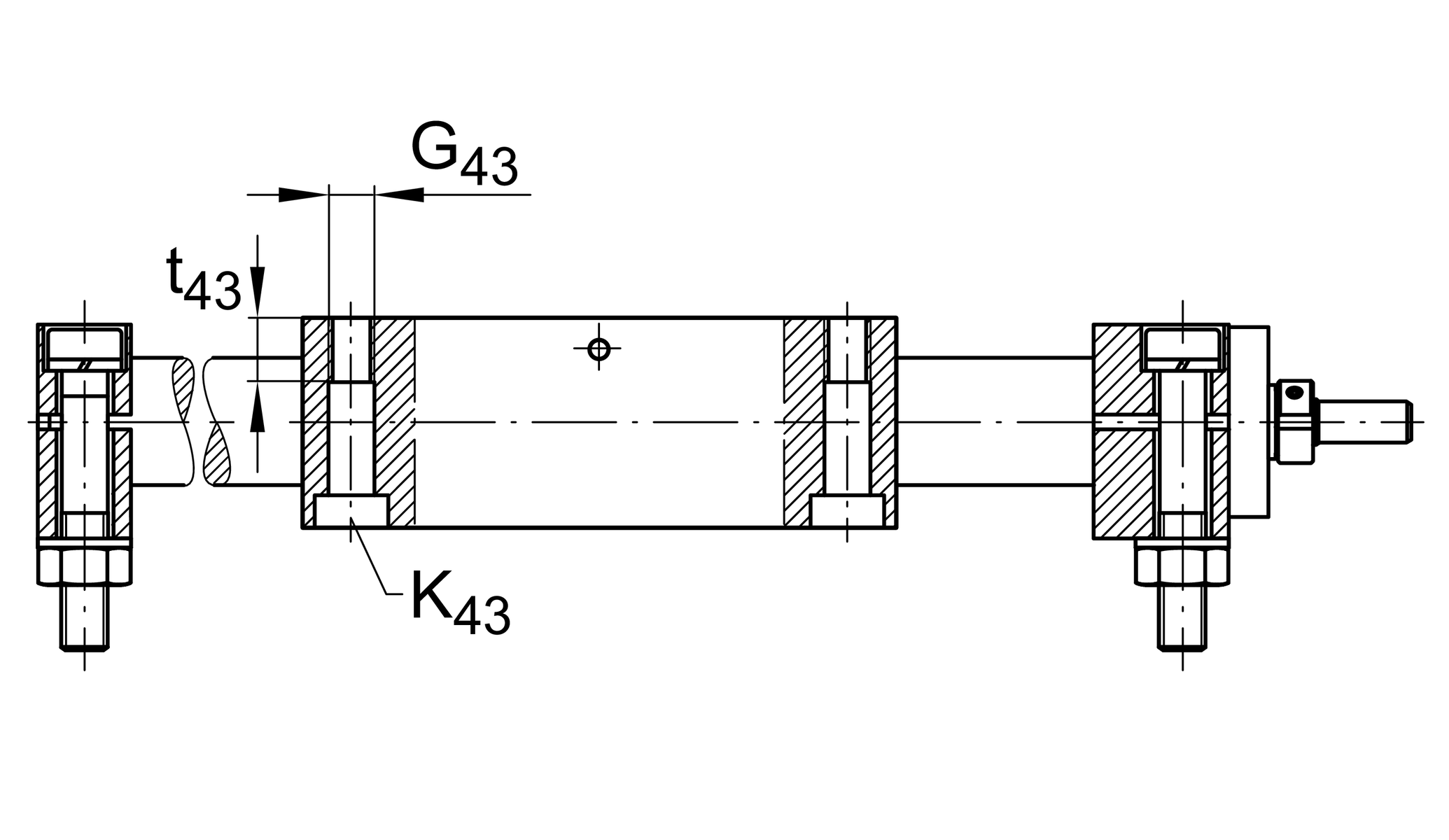

G43 M12

jB43 158 mm

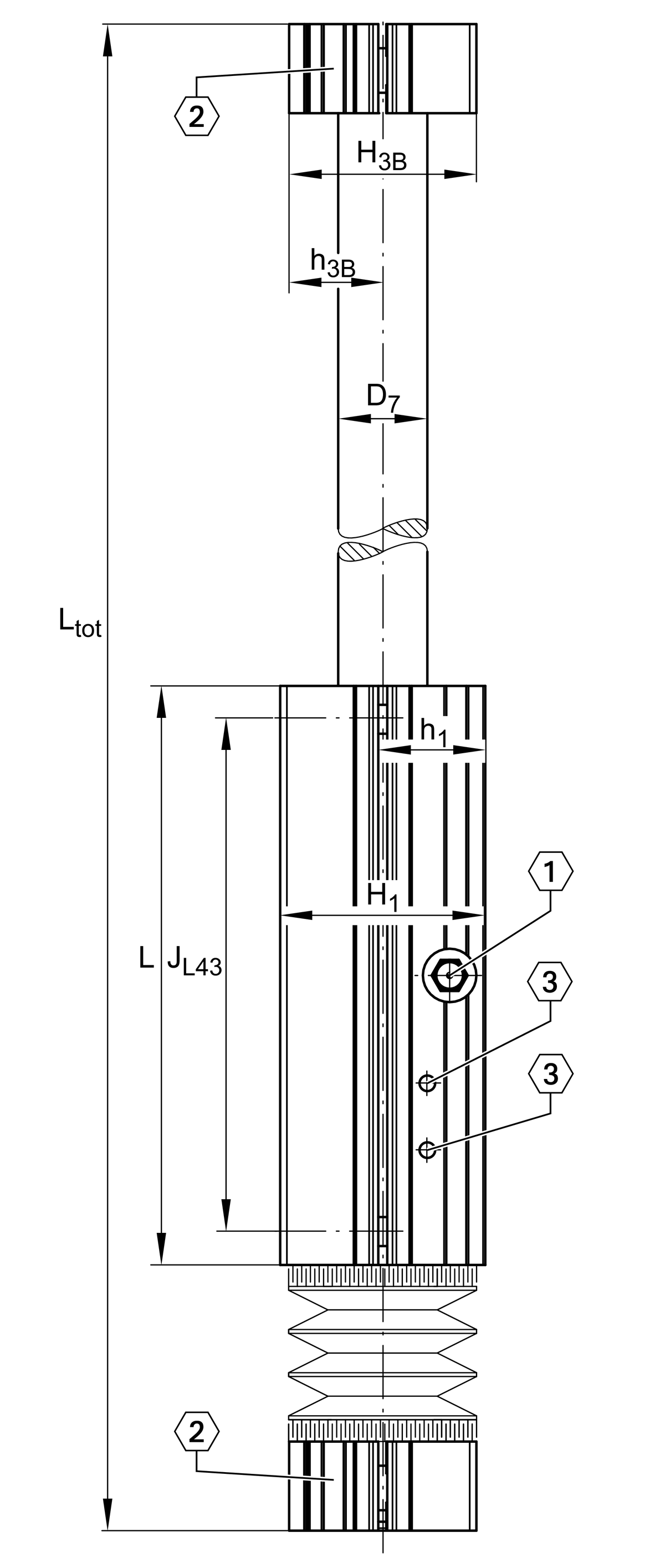

JL43 158 mm

K43 M10

amax 20 m/s2

mLAW 5,04 kg

t43 26 mm

Vmax 0,29 m/s

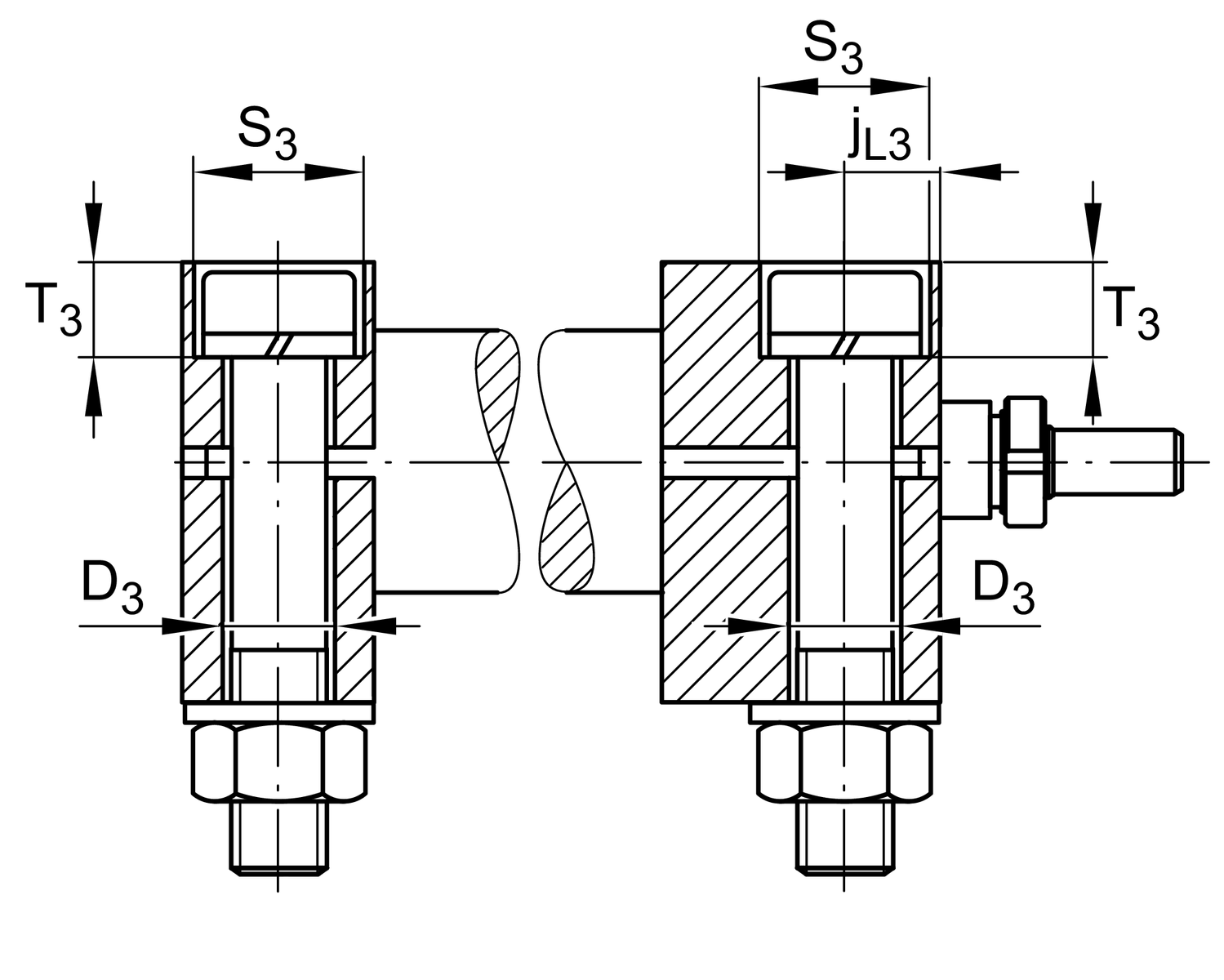

D3 13,5 mm

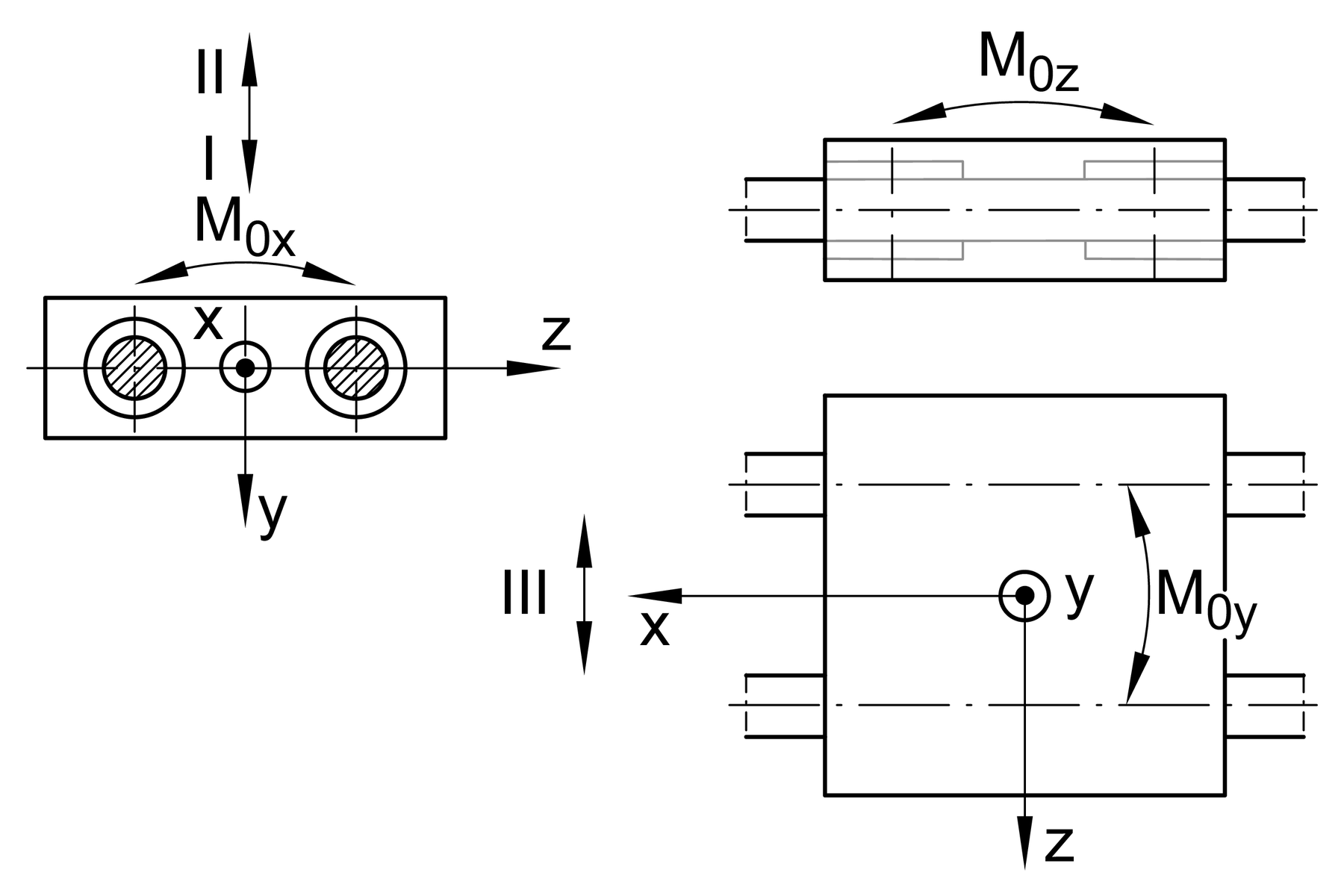

M0x per 540 Nm

M0y per 503 Nm

M0z per 393 Nm

Maximum operating Temperatur 80 ?C

Minimum operating Temperatur 0 ?C

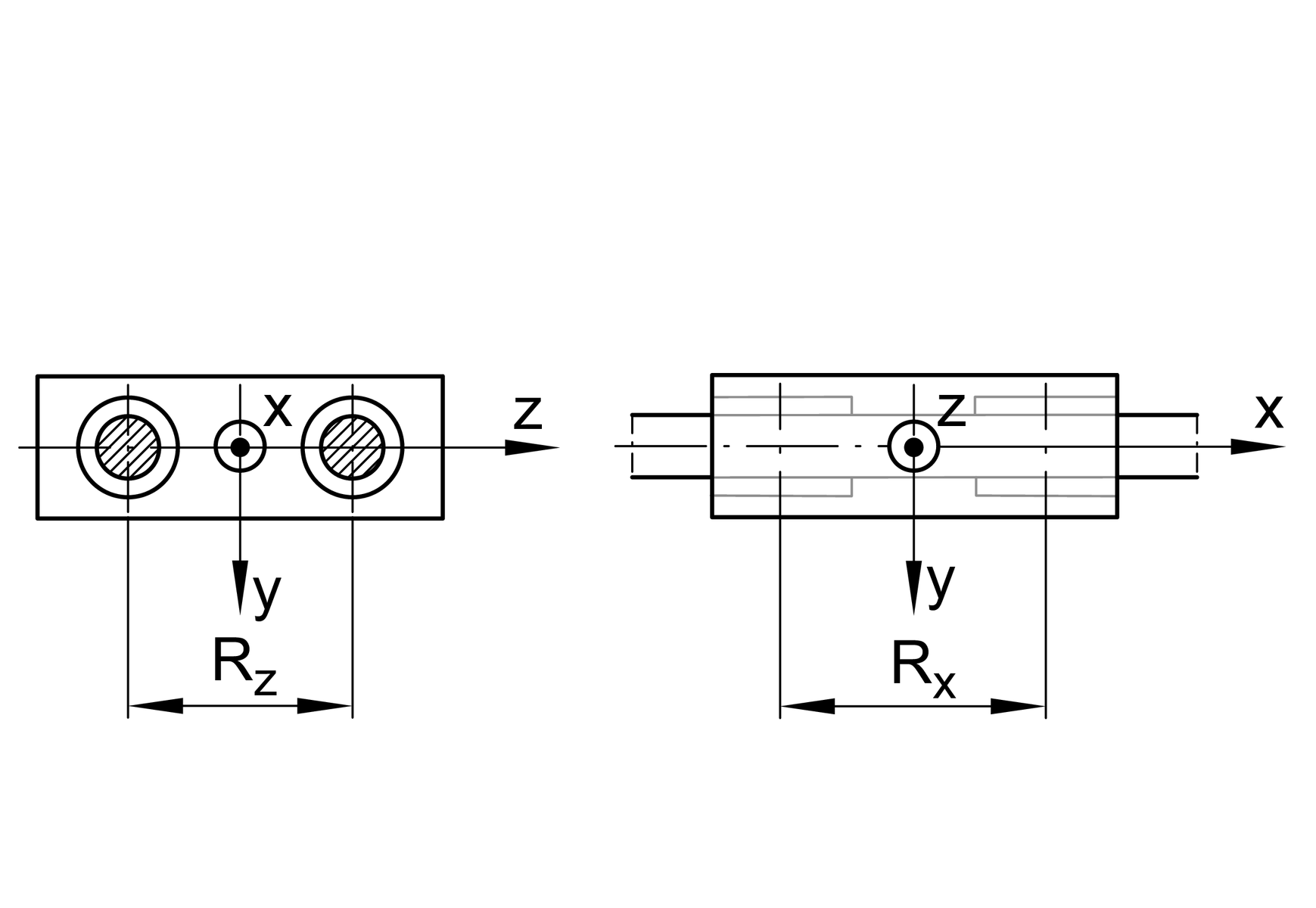

Rx 98,6 mm

RZ 96 mm

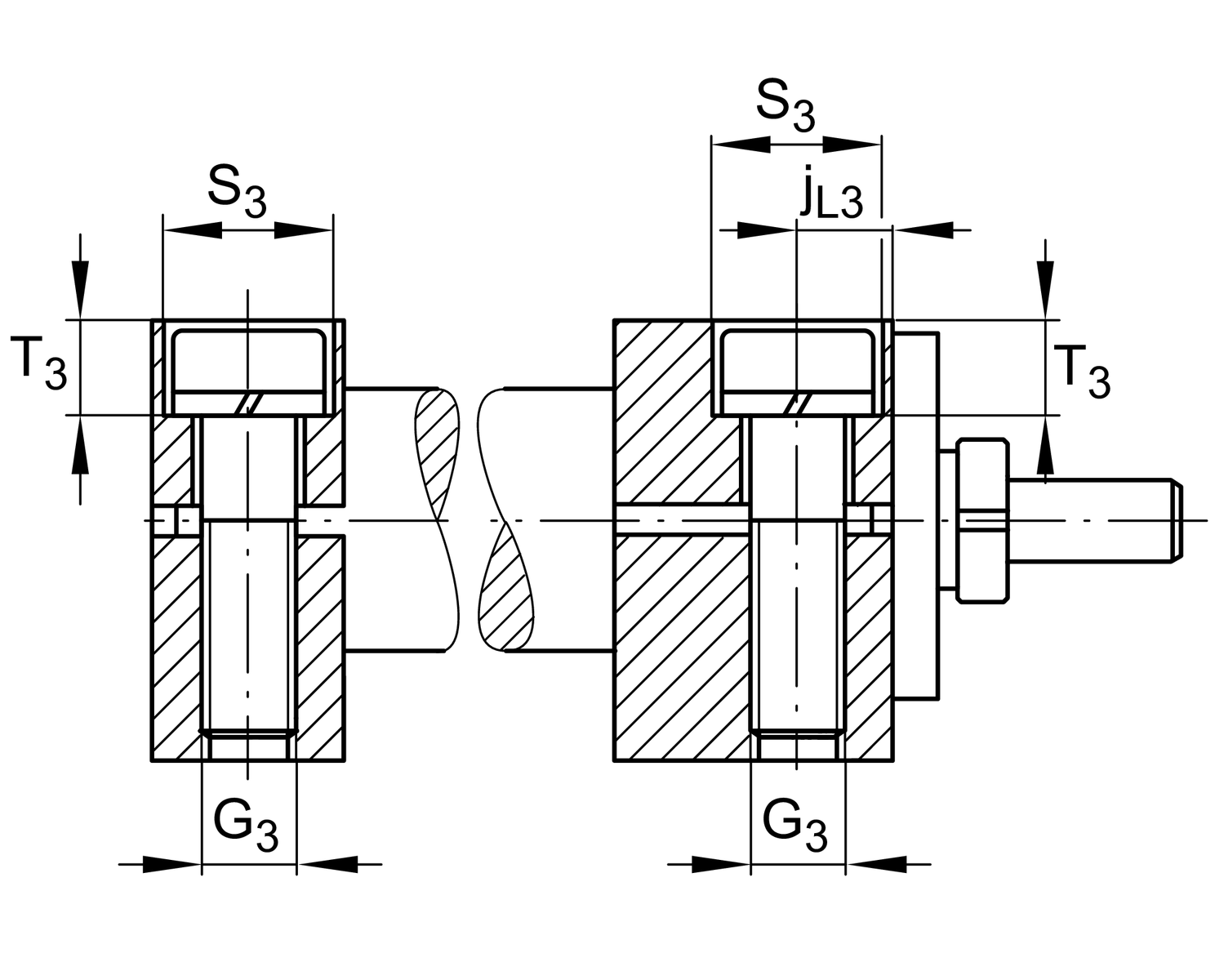

s3 20 mm

T3 15,5 mm

G87 M6x15

L88 36,5 mm

Max. permissible drive torque 17 Nm

d85 10 mm

d86 60 mm

h85 35 mm

jL3 12,5 mm

L5 25 mm

h87 44 mm

c0a 28.000 N

ca 17.900 N

L86 9 mm

Mass moment of inertia of threaded Spindle 0,846 kg*cm2

P 5 mm

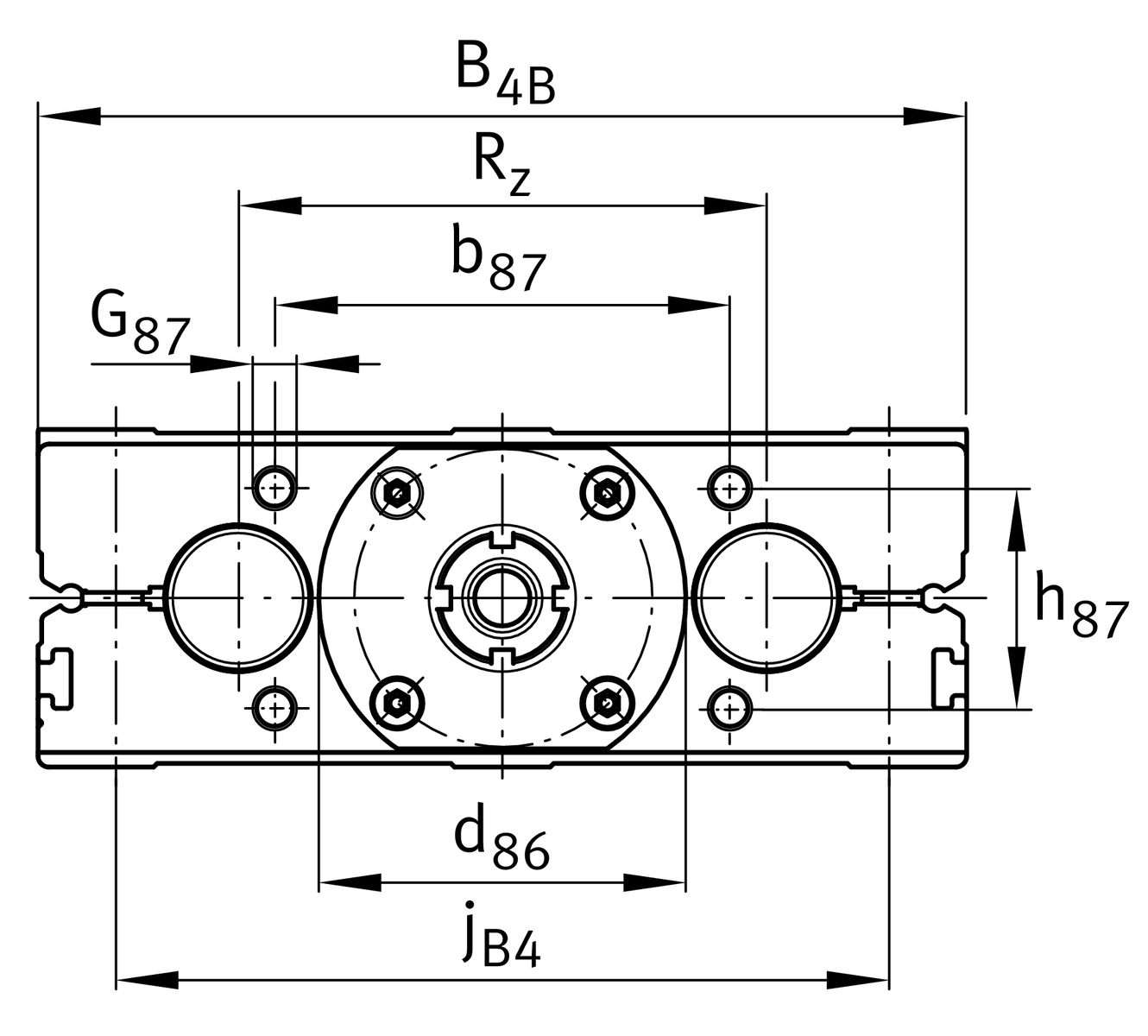

b87 68 mm

D0 20 mm

jB4 150 mm

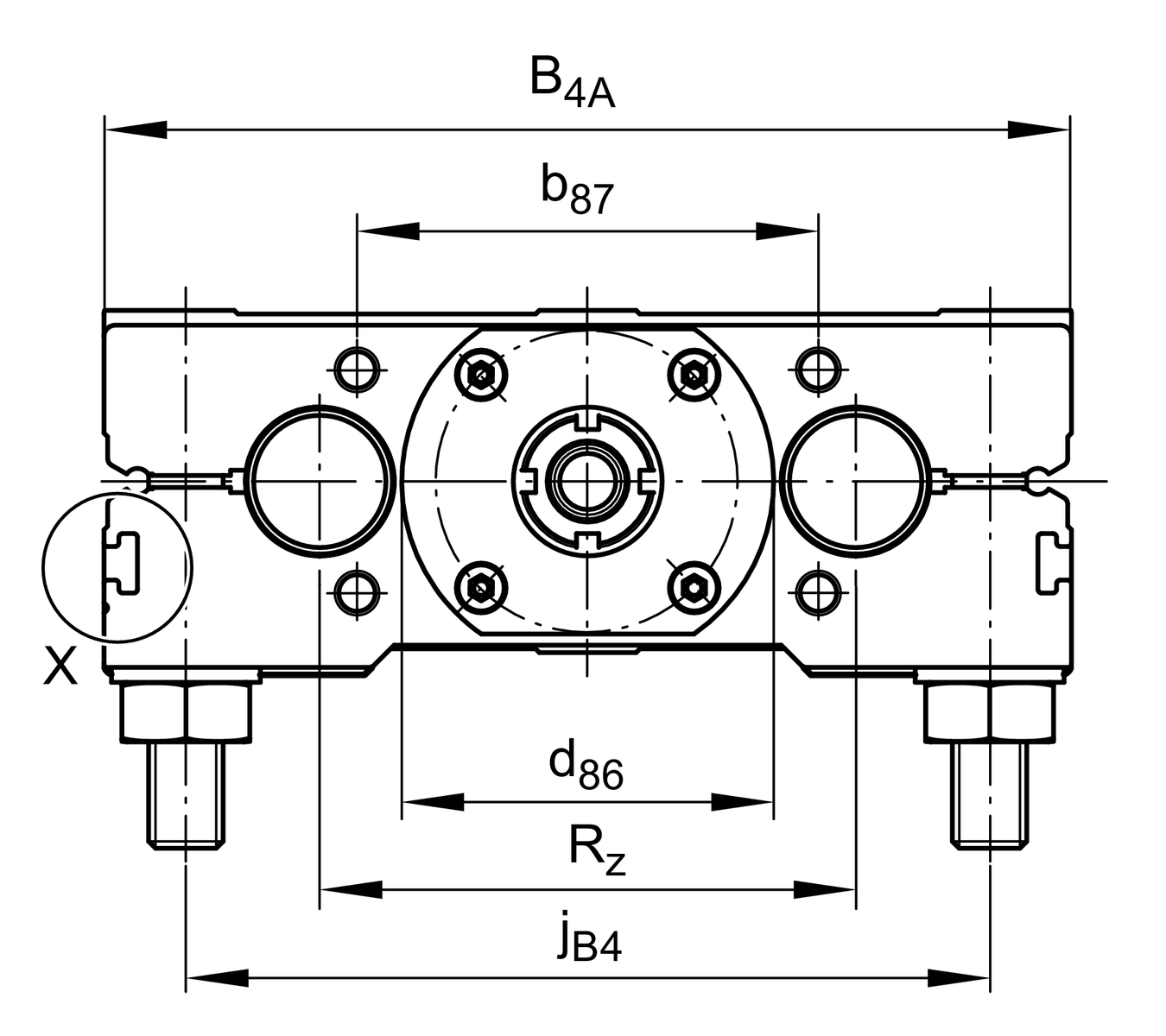

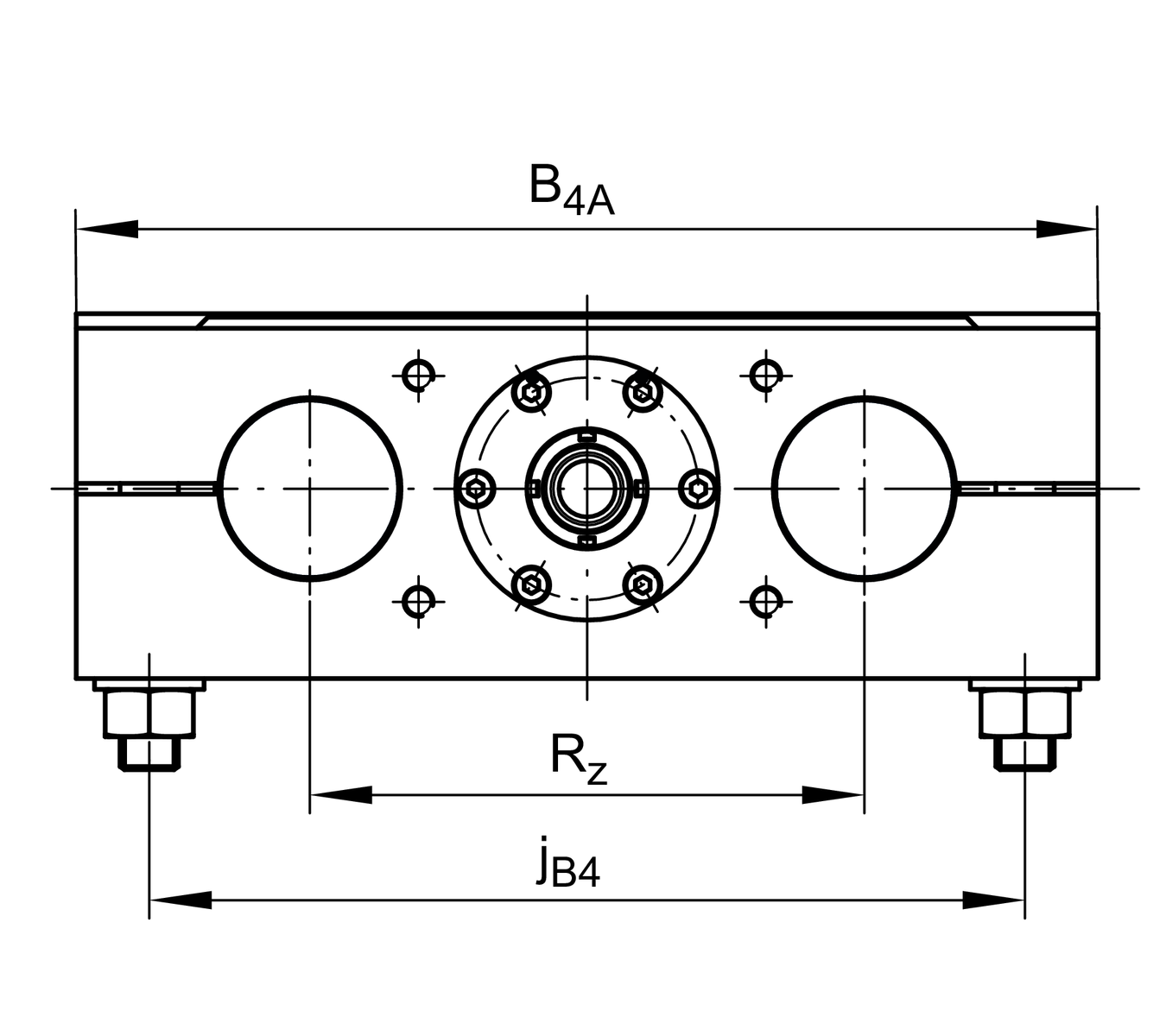

B4A 180 mm

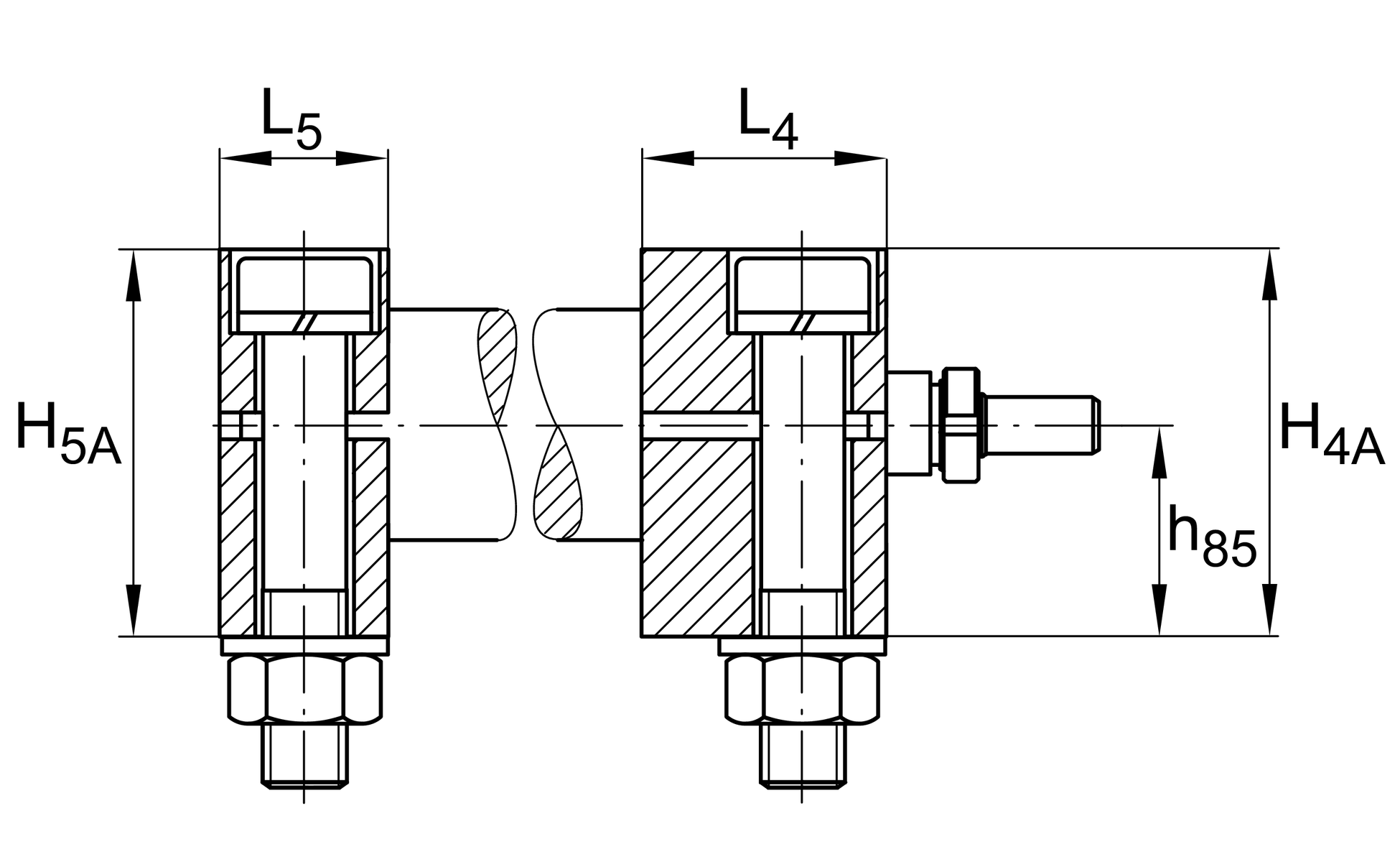

H4A 64 mm

H5A 64 mm

l85 18 mm

Linear Ball Bearings 4 KB30-P

Rolling Bearings (locating bearing) ZKLN1545-2RS-PE
